О товаре

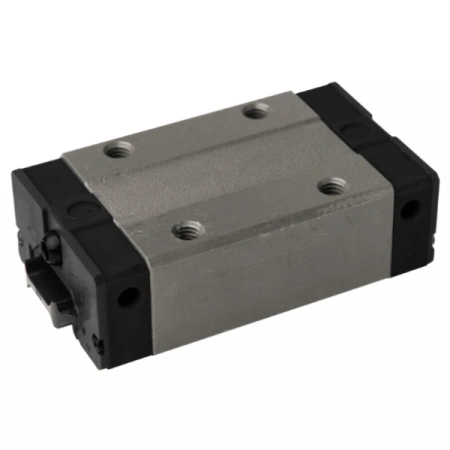

Линейная каретка EGH30CAZAH TECHNIX — низкопрофильная шариковая каретка серии EG прямоугольного типа для профильных направляющих шириной 30 мм. Модель предназначена для высокоскоростных линейных осей, где требуется сочетание увеличенного типоразмера, жёсткости, точности и надёжной работы в составе станков с ЧПУ, портальных систем и автоматизированных линий тяжёлого и среднего класса.
EGH30CAZAH относится к серии EG, которая предлагает низкий профиль при сохранении высокой допускаемой нагрузки и жёсткости системы. Прямоугольный корпус без фланца удобен для крепления сверху к монтажной плите, а исполнение C ориентировано на стандартную высокую грузоподъёмность для своего типоразмера. Средний преднатяг ZA и класс точности H делают эту каретку подходящей для узлов, где важно уменьшить люфт, обеспечить стабильную геометрию траектории и одновременно выдерживать значительные усилия при ускорениях.
Стоит обратить внимание
EGH30CAZAH — один из типичных вариантов для модернизации и проектирования линейных осей среднего и крупного форм‑фактора: высокая жёсткость, низкий профиль, прямоугольный корпус и топовое качество обработки направляющих поверхностей. Это решение востребовано там, где требуется долговечная работа при высоких скоростях и ускорениях: портальные системы обработки листового материала, тяжёлые ЧПУ‑станки, роботизированные комплексы и автоматические линии, работающие в постоянном цикле.

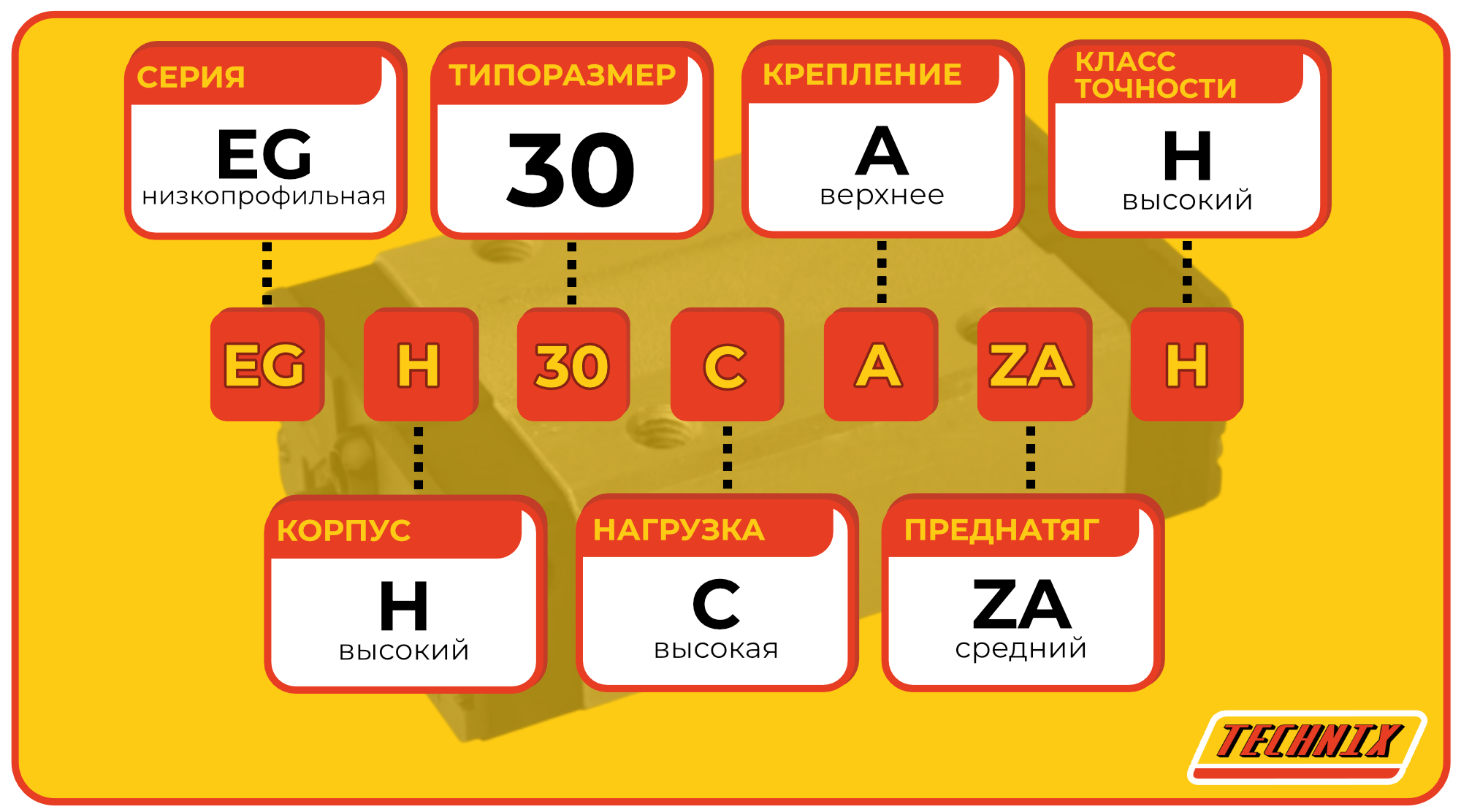

Расшифровка артикула
Обозначение EGH30CAZAH содержит ключевую информацию о конструкции, назначении и точности каретки. По буквенно‑цифровой структуре можно определить серию и профиль, тип корпуса, типоразмер направляющей, исполнение по нагрузке, способ крепления, преднатяг и класс точности, что облегчает подбор совместимых рельсов и кросс‑замену при модернизации узла.
- EG — низкопрофильная серия шариковых линейных кареток для высокоскоростных и компактных систем.
- H — прямоугольный блок без фланца, рассчитанный на крепление сверху к монтажной плите.
- 30 — типоразмер, совместимый с рельсами шириной 30 мм, ориентированный на более высокие нагрузки и крупные линейные оси.
- C — исполнение с высокой стандартной грузоподъёмностью в рамках данного типоразмера.
- A — верхний тип крепления через резьбовые отверстия монтажной площадки.
- ZA — средний преднатяг, снижающий люфт и повышающий жёсткость узла при динамических нагрузках.
- H — высокий класс точности, подходящий для прецизионных систем и высокоточного ЧПУ‑оборудования.
Полное обозначение: EGH30CAZAH. При выборе каретки важно учитывать не только типоразмер 30 и принадлежность к серии EG, но и форму корпуса H, исполнение C по нагрузке, тип крепления A, преднатяг ZA и класс точности H. Это обеспечивает правильную интеграцию в существующий модуль, соответствие по несущей способности и ожидаемое поведение линейной системы при ускорениях и торможениях.
Стоит обратить внимание
При работе с артикулами серии EG важно не путать прямоугольные блоки EGH и фланцевые варианты EGW: схемы крепления и компоновка узла отличаются, даже если типоразмер и преднатяг совпадают. В проектировании и кросс‑подборе имеет смысл вести отдельную матрицу совместимости по форме корпуса, чтобы избежать ошибок при замене и сохранить жёсткость и точность линейной оси.
Конструкция и устройство
Каретка EGH30CAZAH — это прямоугольный шариковый блок низкого профиля для рельсовых направляющих серии EG типоразмера 30. Внутри корпуса размещены дорожки качения с несколькими рядами шариков, обеспечивающие восприятие нагрузок в вертикальном и горизонтальных направлениях и плавное перемещение вдоль рельса. Верхнее крепление через резьбовые отверстия упрощает интеграцию каретки в линейные модули, портальные оси и автоматизированные механизмы.
- Прямоугольный корпус из закалённой стали, адаптированный под низкий профиль серии EG.
- Многорядная шариковая система качения для устойчивого восприятия комбинированных нагрузок.
- Исполнение C с высокой стандартной грузоподъёмностью для типоразмера 30.
- Верхнее крепление (A) через резьбовые отверстия на монтажной площадке каретки.
- Смазочные каналы и уплотнения, рассчитанные на длительную работу при правильной организации обслуживания.
Стоит обратить внимание
EGH30CAZAH по конструкции близка к стандартным тяжёлым кареткам HG, но за счёт низкого профиля серии EG позволяет уменьшить высоту линейного узла при сохранении жёсткости. Это даёт заметный выигрыш в компоновке: снижается высота портала, уменьшается влияние моментов от нагрузки на базовые плиты, облегчается интеграция линейных осей в закрытые корпуса станков и автоматов.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров линейных кареток серии EG H (прямоугольный низкопрофильный корпус), представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
EGH30CAZAH занимает верхнюю позицию в линейке прямоугольных низкопрофильных кареток серии EG по типоразмеру. По сравнению с решениями на 15, 20 и 25 мм здесь значительно увеличены длина, ширина и высота блока, а также межцентровое расстояние крепления. Это даёт конструктору больший запас по несущей способности и жёсткости, позволяя использовать каретку в ответственных узлах тяжёлых портальных систем и высокопроизводительных станков.
Технические параметры и условия эксплуатации
Каретка EGH30CAZAH рассчитана на работу по профильной направляющей типоразмера 30 в узлах, где сочетание высокой нагрузки, точности и скорости является базовым требованием. Низкий профиль серии EG помогает удерживать высоту узла в разумных пределах, а прямоугольный корпус и исполнение C обеспечивают жёсткую опору и стабильность при перемещении. Средний преднатяг ZA и класс точности H делают каретку подходящей для прецизионных систем позиционирования и высокоскоростных линейных приводов.
- Серия: EG, низкопрофильная шариковая линейная каретка.
- Тип корпуса: H, прямоугольный бесфланцевый блок.
- Типоразмер направляющей: 30 мм.

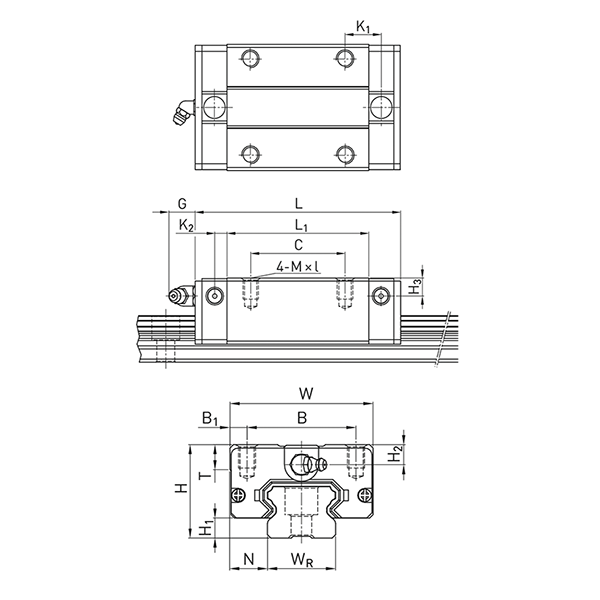

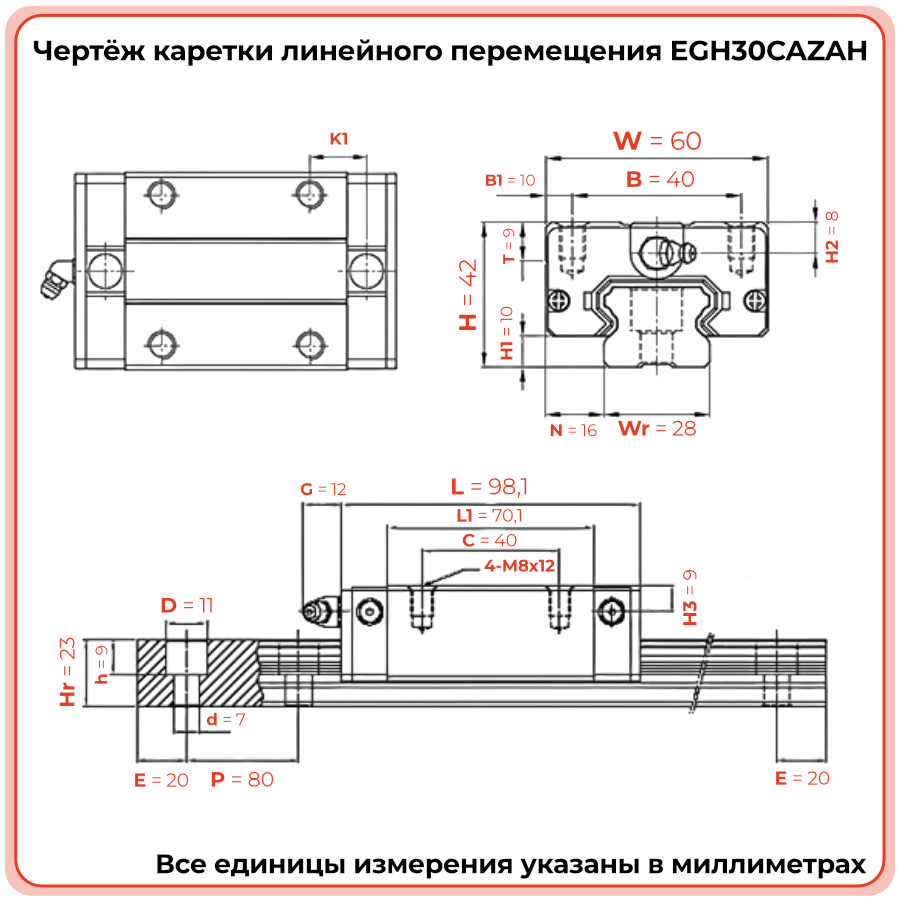

- Габаритные размеры каретки: длина около 98,1 мм; ширина 60,0 мм; высота 42,0 мм.
- Межцентровое расстояние крепления: 40,0 мм.
- Глубина отверстия крепёжного винта: 12,0 мм.
- Преднатяг: ZA, средний, для балансировки между лёгкостью хода и жёсткостью.
- Класс точности: H, высокий, для прецизионных систем.
- Рекомендуемые условия эксплуатации: регулярная смазка, чистая рабочая зона, отсутствие ударных нагрузок и жёсткий контроль перекосов направляющей.
- Режим работы: постоянный или циклический, с многократными ускорениями и торможениями, характерный для промышленной автоматизации и ЧПУ‑оборудования.
Стоит обратить внимание
При работе с каретками типоразмера 30 особое значение имеют качество базовых поверхностей и соблюдение рекомендованных моментов затяжки крепежа: из‑за больших нагрузок любые перекосы и деформации быстро приводят к росту нагрузок в зоне шариков и ускоренному износу. Для тяжёлых узлов имеет смысл предусматривать регламентные проверки люфта, плавности хода и состояния смазки, чтобы поддерживать стабильную точность оборудования и заранее планировать обслуживание.
Применяемость
Каретка EGH30CAZAH используется в линейных механизмах, где требуется крупный типоразмер, высокая жёсткость и устойчивость к нагрузкам при высоких скоростях перемещения. Низкий профиль серии EG и прямоугольный корпус позволяют создавать компактные, но мощные линейные оси в составе станков с ЧПУ, портальных систем, автоматизированных линий и роботизированных комплексов. Каретка хорошо проявляет себя в узлах, где важны повторяемость перемещений, точность позиционирования и длительная работа без снижения характеристик.
- Оси станков с ЧПУ и обрабатывающих центров среднего и тяжёлого класса.
- Портальные системы обработки листового материала, плит, панелей и профилей.
- Автоматизированные линии подачи, резки, сверления и фрезерования.
- Линейные приводы в роботизированных комплексах и системах транспортировки.
- Компактные, но высоконагруженные модули позиционирования, где важны жёсткость, ресурс и точность траектории.
Стоит обратить внимание
При выборе каретки для конкретной оси важно учитывать не только типоразмер и серию, но и реальные рабочие сценарии: массу перемещаемых узлов, частоту циклов, характер нагрузок (равномерные или ударные), требования к точности. Правильный подбор EGH30CAZAH по этим параметрам позволяет избежать избыточных запасов по нагрузке или, наоборот, недогрузки системы, обеспечивая оптимальное сочетание стоимости, ресурса и эксплуатационных характеристик.
Аналоги
Линейная каретка EGH30CAZAH относится к линейке прямоугольных низкопрофильных кареток серии EG типоразмера 30, что позволяет рассматривать аналоги других производителей с близкой геометрией и назначением. При подборе замены важно учитывать реальные размеры, преднатяг, класс точности и допустимые нагрузки, чтобы сохранить динамику и точность линейного узла.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При кросс‑подборе аналогов для EGH30CAZAH важно рассматривать весь узел целиком: геометрию рельса, тип и жёсткость монтажной плиты, реальные режимы нагрузки, скорость и ускорения. Даже при формально подходящем аналоге изменение преднатяга, уплотнений или класса точности может привести к изменению вибраций, уровня шума, точности обработки и срока службы оборудования, поэтому выбор аналога должен опираться на каталожные данные и практический опыт эксплуатации.
Часто задаваемые вопросы
- Чем EGH30CAZAH отличается от кареток меньших типоразмеров серии EG?
Каретка типоразмера 30 имеет большую длину, ширину и высоту, а также иные межцентровые расстояния крепления по сравнению с решениями на 15, 20 и 25 мм. Это даёт значительно больший запас по нагрузке и жёсткости, но требует более массивных монтажных элементов и внимательного проектирования узла. - Можно ли заменить EGH30CAZAH на фланцевую каретку EGW30CCZAH?
Фланцевые каретки EGW и прямоугольные блоки EGH имеют разные схемы крепления и компоновку, поэтому прямой взаимозаменяемости без перерасчёта узла нет. Для корректной замены нужно сравнить чертежи, проверить габариты, межцентровые расстояния крепления и оценить влияние на жёсткость и динамику системы. - Какие требования предъявляются к монтажу EGH30CAZAH?
Необходимы ровная и жёсткая базовая поверхность, точная соосность направляющей и монтажной плиты, соблюдение рекомендуемых моментов затяжки крепежа и проверка плавности хода по всей длине рельса. При большом типоразмере любое нарушение геометрии приводит к росту нагрузок внутри каретки и ускоренному износу. - Как понять, что каретку EGH30CAZAH пора менять?
О необходимости замены свидетельствуют увеличение люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и следы износа на направляющей. Дополнительно следует оценивать состояние смазки и монтажных поверхностей, чтобы устранить причины преждевременного износа. - Какой ресурс можно ожидать от каретки EGH30CAZAH?
Ресурс зависит от нагрузки, скорости, режима работы, качества монтажа, регулярности обслуживания и условий среды. При соблюдении рекомендаций по эксплуатации и смазке каретки серии EG типоразмера 30 обеспечивают длительную работу в составе тяжёлых портальных систем, станков с ЧПУ и автоматизированных линий.
Стоит обратить внимание
Для крупного типоразмера особенно важно вводить регулярные регламенты контроля линейных узлов: измерение люфта, проверка плавности хода, осмотр направляющих и оценка состояния смазки. Такой подход помогает поддерживать точность, снижает риск аварийных остановок и делает эксплуатацию оборудования предсказуемой по срокам и затратам.
