О товаре

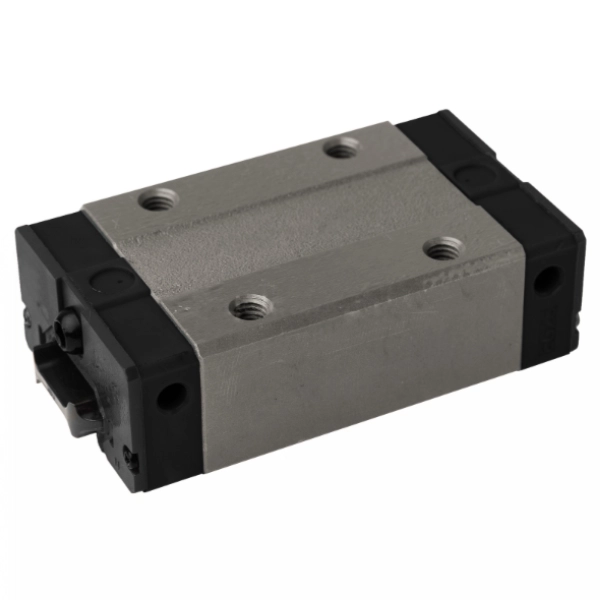

Линейная каретка EGH15SAZ0H TECHNIX — низкопрофильная шариковая каретка прямоугольного типа для профильных направляющих шириной 15 мм. Модель предназначена для компактных и высокоскоростных систем линейного перемещения, где важны точность, плавный ход и ограниченная монтажная высота.
EGH15SAZ0H относится к серии EG с низким профилем и корпусом H, ориентированным на крепление сверху к монтажной плите. Исполнение S рассчитано на среднюю нагрузку, лёгкий преднатяг Z0 снижает сопротивление перемещению, а класс точности H обеспечивает стабильную работу узла в составе автоматизированного и измерительного оборудования.
Стоит обратить внимание
Эта каретка — один из наиболее компактных вариантов в линейке EG H, поэтому её удобно использовать там, где каждые несколько миллиметров по длине и высоте имеют значение: малогабаритные автоматы, лёгкие оси позиционирования, лабораторные и измерительные установки.

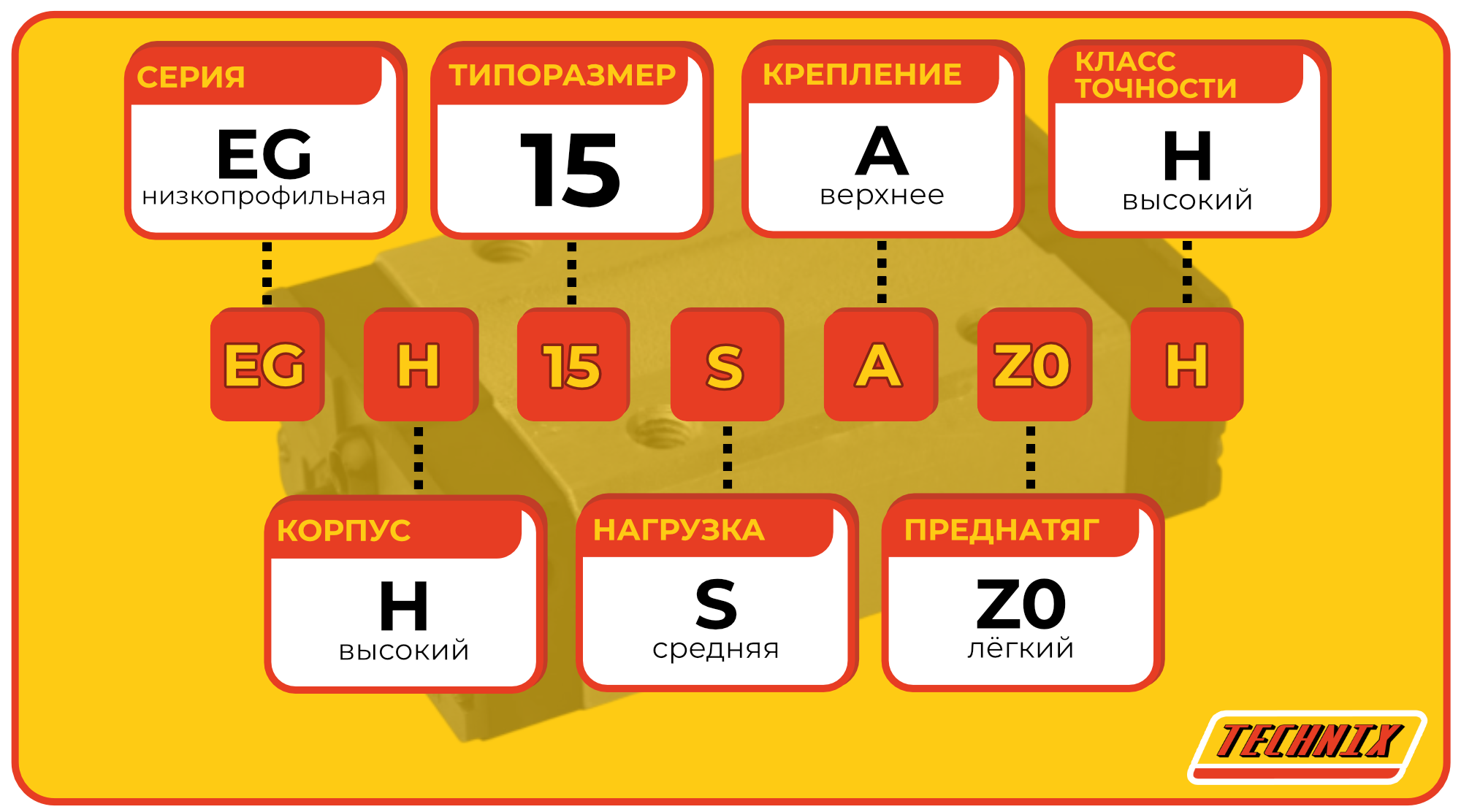

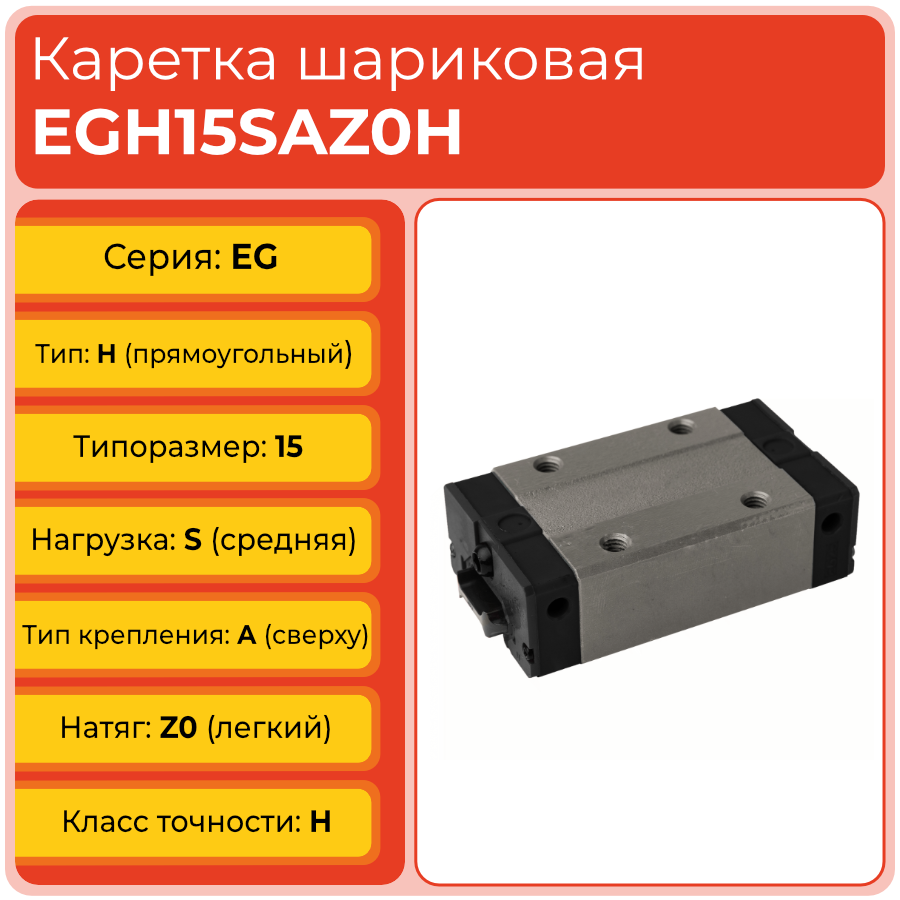

Расшифровка артикула
Обозначение EGH15SAZ0H отражает ключевые параметры каретки: серию, тип корпуса, типоразмер, исполнение по нагрузке, тип крепления, преднатяг и класс точности. По этому коду можно быстро оценить назначение каретки и подобрать совместимую направляющую.
- EG — низкопрофильная серия шариковых линейных кареток.
- H — прямоугольный корпус без фланца.
- 15 — типоразмер для направляющей шириной 15 мм.
- S — исполнение для средних нагрузок.
- A — крепление каретки сверху к монтажной плите.
- Z0 — лёгкий преднатяг, обеспечивающий мягкий ход.
- H — высокий класс точности.
Полный артикул EGH15SAZ0H означает, что перед нами компактная каретка типоразмера 15 с низким профилем, средним уровнем нагрузки, лёгким преднатягом и точным позиционированием в рамках стандартного класса H.
Стоит обратить внимание
В отличие от более жёстких исполнений с преднатягом ZA, вариант Z0 ориентирован на режимы, где приоритетом являются скорость, плавность хода и минимальная нагрузка на привод, а запас по жёсткости может быть несколько меньше.
Конструкция и устройство
Каретка EGH15SAZ0H представляет собой прямоугольный шариковый блок низкого профиля для направляющих серии EG. Внутри корпуса расположены дорожки качения с рециркуляцией шариков, благодаря чему каретка воспринимает нагрузки в нескольких направлениях и обеспечивает плавное линейное перемещение вдоль рельса.
- Прямоугольный корпус H для компактной установки на монтажную плиту.
- Низкий профиль, позволяющий работать в условиях ограниченной высоты.
- Многорядная шариковая система качения с рециркуляцией.
- Исполнение S по нагрузке для средненагруженных узлов.
- Лёгкий преднатяг Z0 и стандартная система смазки для стабильного ресурса.
Стоит обратить внимание
Конструкция серии EG позволяет компенсировать небольшие ошибки монтажа и одновременно сохранять точность и жёсткость узла в пределах заявленных нагрузок. Это упрощает установку каретки в реальных условиях производства.

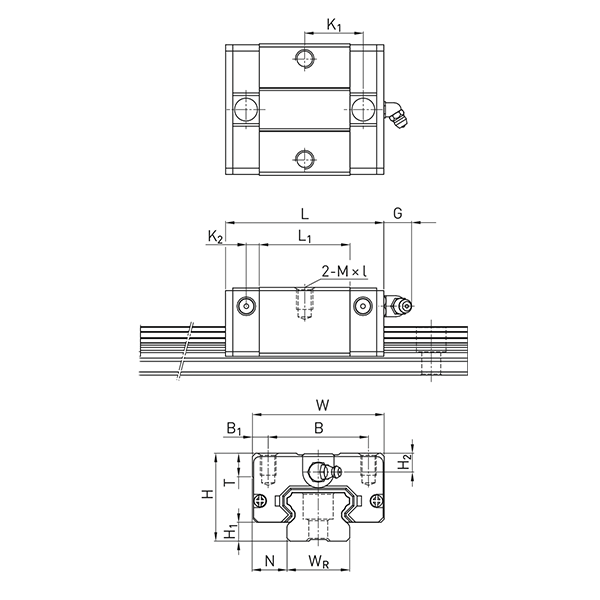

Размерный ряд серии EG H
В таблице ниже приведён полный размерный ряд прямоугольных низкопрофильных кареток серии EG H в типоразмерах 15, 20, 25 и 30. Текущая модель выделена.
Стоит обратить внимание
Такой формат таблицы удобно использовать как единый шаблон для всех кареток серии EG H: длина, высота, ширина, межцентровое расстояние крепления и глубина отверстия винта позволяют быстро сравнивать модели и подбирать исполнение под конкретный узел.

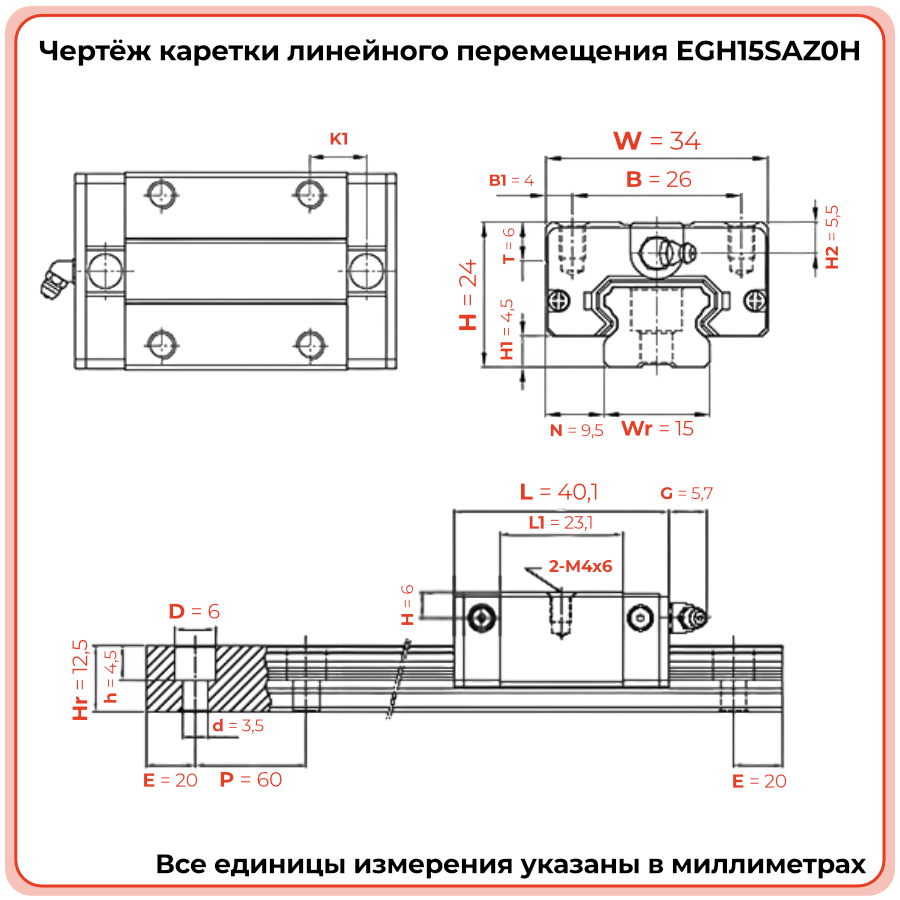

Технические параметры и условия эксплуатации
Каретка EGH15SAZ0H рассчитана на работу по направляющей 15 мм в компактных узлах с средними нагрузками и высокой скоростью перемещения. Низкий профиль, прямоугольный корпус и лёгкий преднатяг делают её удобной для применения в небольших автоматизированных системах, измерительной и лабораторной технике.
- Типоразмер направляющей: 15 мм.
- Длина каретки: 40,1 мм.
- Высота: 24,0 мм.
- Ширина: 34,0 мм.
- Межцентровое расстояние крепления: 26,0 мм.
- Глубина отверстия крепёжного винта: 6,0 мм.
- Исполнение по нагрузке: S, средняя нагрузка.
- Преднатяг: Z0, лёгкий.
- Класс точности: H.
- Рекомендуемые условия эксплуатации: чистый рабочий участок, регулярная смазка, отсутствие ударных режимов и перекосов направляющей.
Стоит обратить внимание
Для компактных кареток особое значение имеет качество базовых поверхностей и соблюдение моментов затяжки крепежа. Даже небольшие ошибки здесь могут привести к росту нагрузки на шарики, увеличению шума и ускоренному износу узла.
Применяемость
EGH15SAZ0H применяется в узлах линейного перемещения, где приоритетом являются компактность, высокая скорость и плавный ход при средних нагрузках. Каретка подходит для лёгких осей, небольших автоматизированных модулей, измерительных систем, дозаторов, лабораторного и специализированного оборудования.
- Компактные оси позиционирования и подачи.
- Автоматизированные узлы в малогабаритных машинах и установках.
- Измерительное и лабораторное оборудование.
- Лёгкие столы перемещения и каретки с высокой частотой циклов.
- Системы, где важны низкий профиль, небольшая длина каретки и аккуратная работа привода.
Стоит обратить внимание
При проектировании узлов на базе EGH15SAZ0H полезно заранее оценить реальные параметры нагрузки, ускорений и жёсткость конструкции. Это позволяет правильно выбрать исполнение серии EG и избежать перегрузки или, наоборот, излишнего запаса, который никак не используется.
Аналоги
Для EGH15SAZ0H корректно указывать прямое соответствие исполнению HIWIN серии EG с тем же обозначением, а также близкий по назначению и габаритам вариант ROUST WORLD. Оба решения рассчитаны на работу с направляющими 15 мм в низкопрофильных системах, где требуется точное и плавное перемещение при средних нагрузках.
Стоит обратить внимание
При подборе аналогов важно опираться не только на обозначение и типоразмер, но и на реальные габариты, схему крепления, преднатяг и допустимые нагрузки. Даже небольшие отличия могут влиять на жёсткость, плавность хода и ресурс узла, поэтому для замены рекомендуется ориентироваться на чертежи и условия эксплуатации конкретной системы.
Часто задаваемые вопросы
- Чем EGH15SAZ0H отличается от EGH15CAZAH?
EGH15SAZ0H короче по длине, рассчитана на среднюю нагрузку и имеет лёгкий преднатяг Z0, в то время как EGH15CAZAH — более длинная и жёсткая каретка с преднатягом ZA, ориентированная на повышенную нагрузку. - В каких узлах лучше использовать исполнение Z0?
Лёгкий преднатяг рационален там, где приоритет — плавность хода, высокая скорость и уменьшенное усилие на перемещение, а запас по жёсткости не является критичным. - Можно ли заменить EGH15SAZ0H на фланцевую каретку серии EGW?
Прямая замена без изменения конструкции обычно невозможна, так как у прямоугольных и фланцевых кареток разные формы корпуса и схемы крепления. - Какие габариты нужно учитывать при проектировании узла?
Основными параметрами являются длина, высота, ширина каретки, межцентровое расстояние крепёжных отверстий и глубина отверстия винта — именно они определяют посадку и компоновку узла. - Как поддерживать ресурс каретки?
Необходимо обеспечить ровные базовые поверхности, корректную затяжку крепежа, регулярную смазку и отсутствие ударных нагрузок, а также периодически контролировать люфт и плавность хода.
Стоит обратить внимание
Если вы планируете использовать единую матрицу размерных рядов для всех серий EG H и EG W, формат с длиной, высотой, шириной, межцентровым расстоянием и глубиной отверстия винта удобно масштабируется и делает каталог визуально единым по всей линейке.
