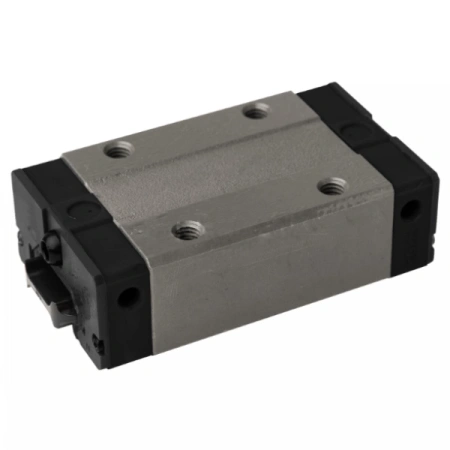

О товаре
Линейная каретка EGH20CAZAH TECHNIX — низкопрофильная шариковая каретка серии EG для профильных направляющих шириной 20 мм в стандартной удлинённой конфигурации. Модель применяется в линейных узлах средней нагрузки, где требуются компактная по высоте конструкция, увеличенная опорная длина и стабильное позиционирование при повторяющихся циклах перемещения.
EGH20CAZAH сочетает узкий прямоугольный корпус без фланца, исполнение C с увеличенной длиной и средний преднатяг ZA, что обеспечивает уверенное восприятие нагрузок и снижение люфтов. Благодаря низкому профилю серии EG каретка хорошо подходит для модернизации и проектирования узлов, где важно удерживать общий габарит по высоте при сохранении ресурса и жёсткости.
Стоит обратить внимание
EGH20CAZAH занимает промежуточную позицию между укороченными и усиленными исполнениями серии EG: она компактнее тяжёлых кареток, но при этом даёт больший запас по опорной длине и жёсткости, чем короткие варианты S.

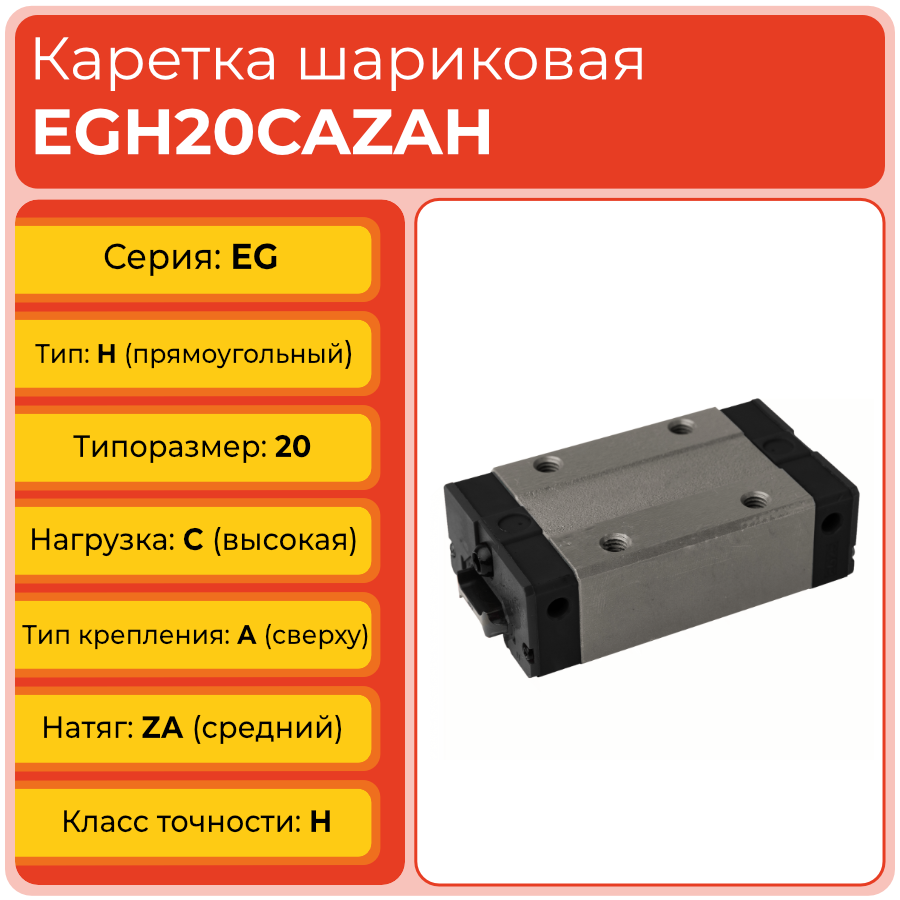

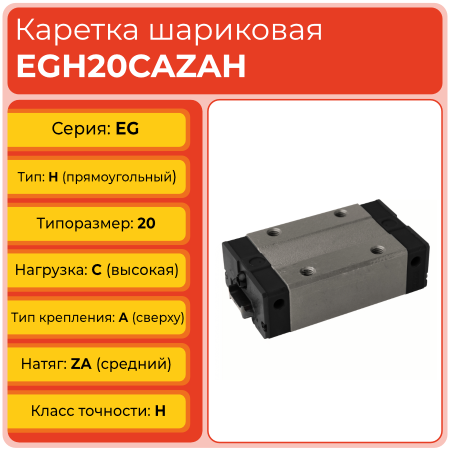

Расшифровка артикула

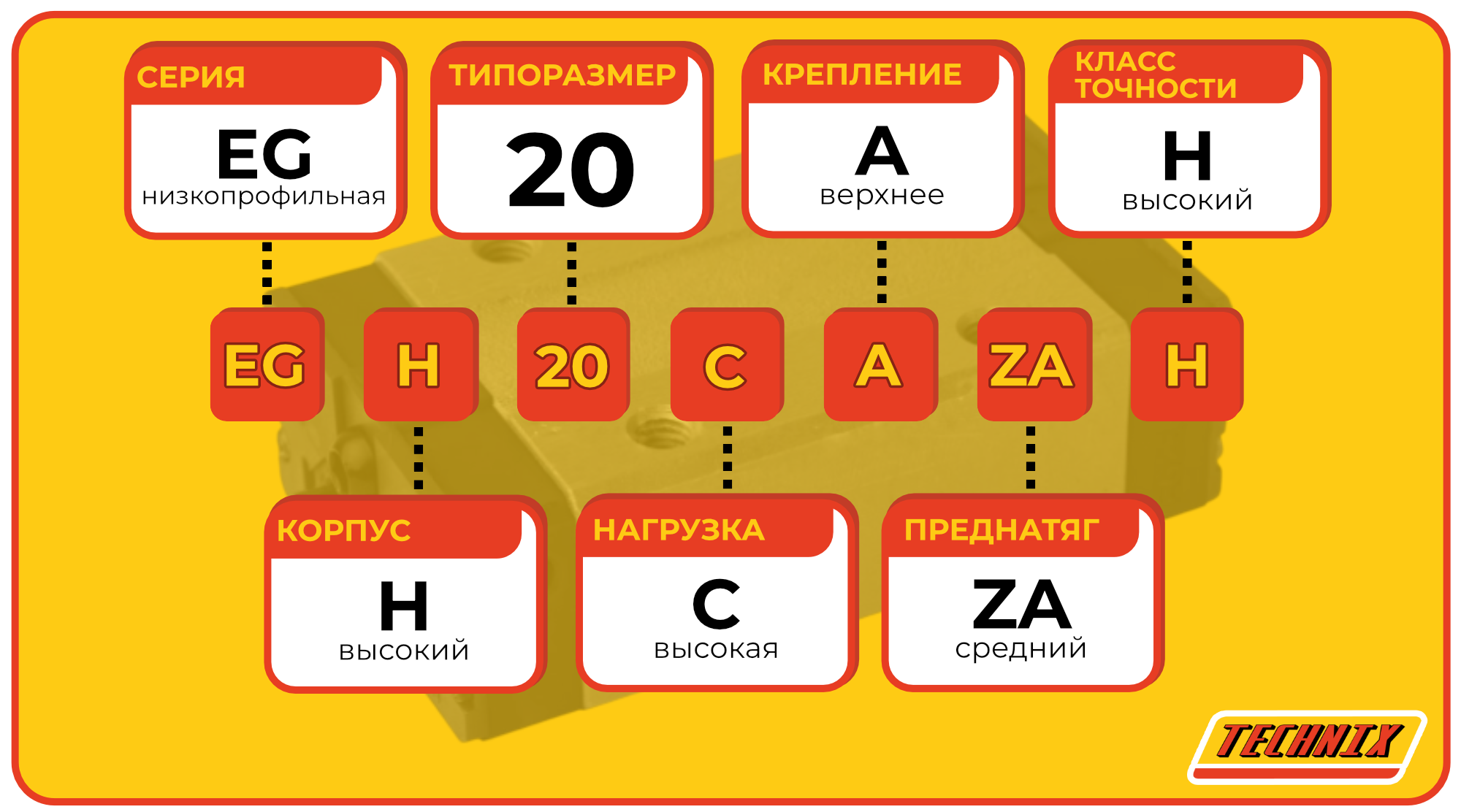

Обозначение EGH20CAZAH позволяет по буквам и цифрам понять серию каретки, её типоразмер, исполнение по длине, способ крепления, величину преднатяга и класс точности. Такое кодирование упрощает подбор совместимой каретки в линейку EG и оценку пригодности для заданных нагрузочных условий.
- EG — серия низкопрофильных шариковых кареток средней нагрузки.
- H — прямоугольный узкий корпус без фланца.
- 20 — типоразмер каретки под направляющую шириной 20 мм.
- C — стандартная удлинённая конфигурация корпуса с увеличенной опорной длиной.
- A — верхний тип крепления через резьбовые отверстия в каретке.
- ZA — средний преднатяг, обеспечивающий повышенную жёсткость и снижение люфтов.
- H — класс точности для промышленного применения общего назначения.
Полная маркировка: EGH20CAZAH. При выборе важно учитывать, что серия EG описывает именно семейство кареток, а не направляющих, а комбинация 20 C A ZA H должна соответствовать требованиям по габаритам, точности и уровню нагрузок в конкретной линейной оси.
Стоит обратить внимание
Исполнение C в сочетании с типоразмером 20 удобно там, где укороченной каретки S недостаточно по опорной длине, но переход на более тяжёлые серии и типоразмеры пока не требуется.

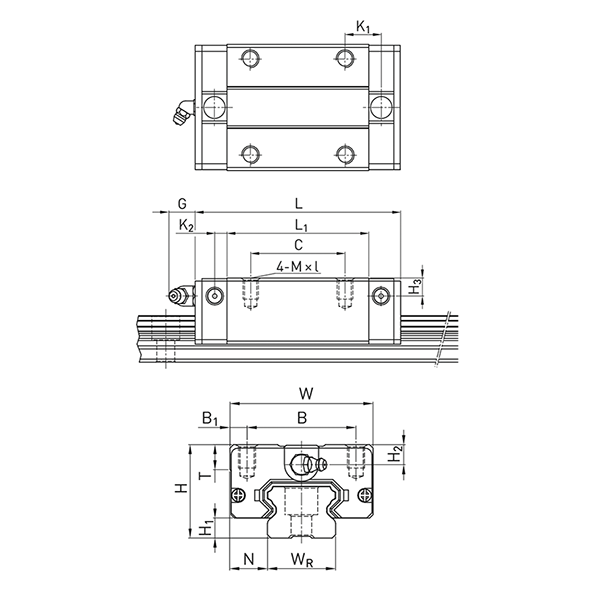

Конструкция и устройство
Каретка EGH20CAZAH — это низкопрофильный шариковый блок серии EG для рельсов типоразмера 20 с удлинённым корпусом C. Внутри корпуса выполнены дорожки качения с четырьмя рядами шариков, обеспечивающими устойчивое восприятие нагрузок и плавное перемещение вдоль направляющей. Верхнее крепление через резьбовые отверстия позволяет просто и надёжно фиксировать каретку на монтажной плите или портальной конструкции.
- Прямоугольный низкопрофильный корпус без фланца из закалённой стали.
- Четыре ряда шариков в замкнутых дорожках качения для восприятия радиальных и моментных нагрузок.
- Исполнение C с увеличенной опорной длиной для более равномерного распределения нагрузок.
- Верхний способ крепления через резьбовые отверстия в монтажной площадке каретки.
- Смазочные каналы и торцевые уплотнения для поддержания смазки и защиты рабочей зоны от загрязнений.
Стоит обратить внимание
Увеличенная длина корпуса по сравнению с исполнением S даёт дополнительную опорную поверхность и запас по жёсткости, но требует более внимательного подхода к точности базирования и параллельности направляющих.
Размерный ряд серии EG H
Ниже приведена таблица типоразмеров низкопрофильных кареток серии EG H, представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
EGH20CAZAH — сбалансированный вариант для типоразмера 20: по сравнению с укороченным исполнением S увеличена опорная длина, а по сравнению с типоразмером 25 сохраняется более компактный габарит по ширине и высоте.

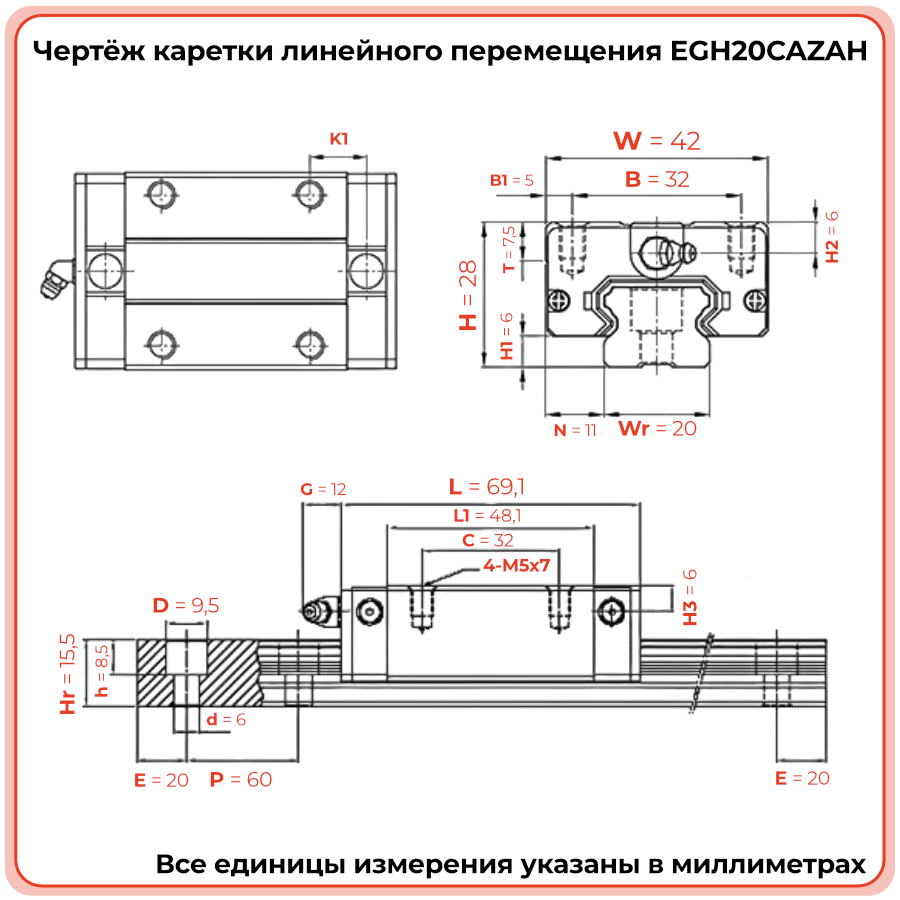

Технические параметры и условия эксплуатации
Каретка EGH20CAZAH предназначена для работы по профильной направляющей типоразмера 20 и рассчитана на средние эксплуатационные нагрузки при повышенных требованиях к точности. Длина каретки составляет 70,3 мм, ширина — 42 мм, высота — 28 мм, межцентровое расстояние крепления — 32 мм, глубина отверстия крепёжного винта — 7,5 мм, что обеспечивает стабильную посадку и эффективное распределение нагрузок в узле.
- Серия: EG, низкопрофильные каретки средней нагрузки.
- Тип корпуса: H, узкий прямоугольный блок без фланца.
- Типоразмер: 20, под рельс шириной 20 мм.
- Габариты: длина 70,3 мм; ширина 42,0 мм; высота 28,0 мм.
- Исполнение: C, увеличенная опорная длина корпуса.
- Натяг: ZA, средний преднатяг для уменьшения люфтов и повышения жёсткости.
- Крепление: верхнее, через резьбовые отверстия в каретке.
- Монтажные размеры: межцентровое расстояние крепления 32,0 мм; глубина отверстия крепёжного винта 7,5 мм.
- Условия эксплуатации: рекомендуется использование на ровных и чистых базовых поверхностях, соблюдение параллельности направляющих, регулярная смазка и защита от абразивных загрязнений и ударных нагрузок для обеспечения расчётного ресурса.
Стоит обратить внимание
Средний преднатяг ZA делает каретку более чувствительной к ошибкам монтажа: при перекосах и неровных базах возрастает внутреннее трение и снижается срок службы, поэтому геометрию узла важно тщательно контролировать.
Применяемость
Каретка EGH20CAZAH используется в линейных механизмах средней нагрузки, где требуется сочетание низкого профиля, удлинённой опоры и стабильного позиционирования. Модель подходит для осей станков с ЧПУ, портальных систем, перемещающих модулей, автоматизированных линий и оборудования общего промышленного назначения.
- Линейные оси станков с ЧПУ и обрабатывающих центров малого и среднего форм‑фактора.
- Портальные и координатные системы, где требуется увеличенная опорная длина без роста высоты.
- Автоматизированные линии, транспортирующие и позиционирующие модули.
- Узлы точного перемещения в машиностроительном и сборочном оборудовании.
- Применения, где нужен баланс между жёсткостью, компактностью и возможностью работы в циклическом режиме при средней нагрузке.
Стоит обратить внимание
Если при проектировании ожидается значительный рост нагрузок или жёстких динамических воздействий, имеет смысл сравнить EGH20CAZAH с усилёнными исполнениями или более крупными типоразмерами, чтобы сохранить запас по ресурсу.
Аналоги
Линейная каретка EGH20CAZAH TECHNIX имеет распространённое исполнение в серии EG типоразмера 20 и может подбираться как аналог моделей других производителей при совпадении геометрии и технических характеристик. Ниже приведены ориентировочные аналоги для предварительного сопоставления.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналог другого производителя важно сверять не только габариты и межцентровые расстояния, но и уровень преднатяга, класс точности и принадлежность к группе кареток средней нагрузки, чтобы сохранить ожидаемое поведение линейного узла.
Часто задаваемые вопросы
- Чем EGH20CAZAH отличается от EGH20SAZAH?
Исполнение C имеет большую длину корпуса и опорную поверхность при одинаковых ширине и высоте, тогда как вариант S короче и удобен там, где ограничена длина посадочной зоны, но требуется сохранить типоразмер 20 и преднатяг ZA. - Можно ли заменить EGH20CAZAH на каретку другого бренда?
Замена возможна при совпадении посадочных размеров, межцентровых расстояний, уровня преднатяга и класса точности; перед установкой аналога рекомендуется сверить каталожные данные и при необходимости выполнить контрольную примерку. - Какие требования предъявляются к монтажу каретки EGH20CAZAH?
Необходимы ровные и чистые базовые поверхности, точная установка рельса без перекосов, равномерная затяжка крепежа с контролем момента и проверка плавности хода по всей длине направляющей, без заеданий и ударных нагрузок. - Когда нужно планировать замену каретки EGH20CAZAH?
О необходимости замены свидетельствуют рост люфта, появление шума и вибраций, рывки при перемещении, снижение точности позиционирования и видимые следы износа на дорожках качения и поверхности рельса. - Какой ресурс можно ожидать от EGH20CAZAH?
Фактический срок службы зависит от нагрузки, скорости, условий среды, качества монтажа и регулярности смазки; при соблюдении рекомендаций по эксплуатации каретка рассчитана на длительную работу в составе оборудования средней нагрузки.
Стоит обратить внимание
Регулярная диагностика линейных узлов, контроль люфтов и состояния смазки помогает вовремя выявить начало износа каретки и спланировать её замену до появления серьёзных отклонений в точности и надёжности работы оборудования.
