О товаре
Линейная каретка EGW25CCZAH TECHNIX — низкопрофильная шариковая каретка фланцевого типа для профильных направляющих шириной 25 мм. Она предназначена для систем линейного перемещения, где требуется сочетание компактной высоты, высокой допустимой нагрузки и устойчивого позиционирования в составе станков с ЧПУ, портальных механизмов и промышленных линий средней и высокой мощности.
EGW25CCZAH относится к серии EG с низким профилем, а фланцевый корпус облегчает монтаж каретки на базовую плиту или раму портала. Исполнение CC ориентировано на повышенную нагрузку внутри типоразмера 25, что делает каретку подходящей для узлов с существенными вертикальными и горизонтальными усилиями. Шариковая система качения обеспечивает равномерное распределение нагрузок и плавный ход, а класс точности H поддерживает стабильность траектории при работе в циклических режимах.
Стоит обратить внимание
EGW25CCZAH удобно использовать там, где профиль узла нужно сохранять умеренным, но нагрузка уже выходит за рамки компактных решений на 15 и 20 мм: портальные системы обработки листовых материалов, автоматические линии резки и сверления, механизмы перемещения заготовок. За счёт типоразмера 25 каретка выдерживает значительные усилия и хорошо подходит для модернизации существующих систем, когда нужно увеличить запас по грузоподъёмности без радикальной перестройки конструкции.

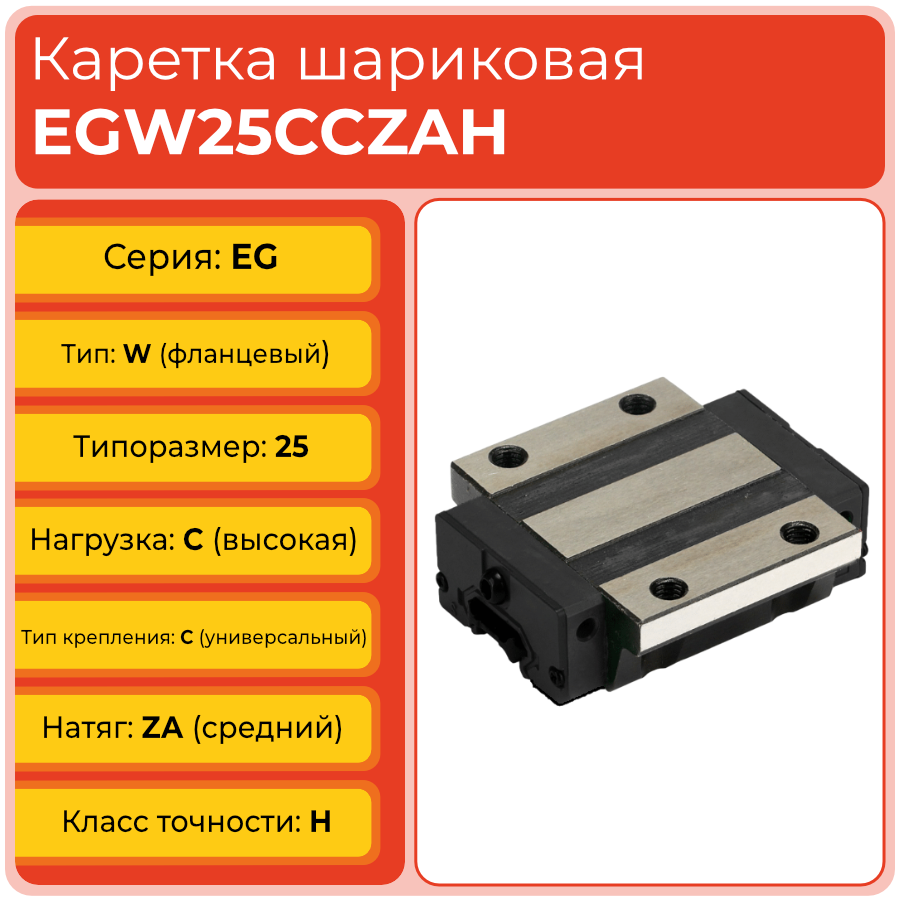

Расшифровка артикула
Обозначение EGW25CCZAH отражает конструкцию, назначение и точность каретки. По буквенно‑цифровой структуре можно определить серию, профиль, тип корпуса, типоразмер направляющей, исполнение по нагрузке, тип крепления, преднатяг и класс точности, что упрощает выбор совместимых направляющих и кросс‑подбор аналогов.
- EG — низкопрофильная серия шариковых линейных кареток для компактных и высокоскоростных систем.
- W — фланцевый корпус, предназначенный для опирания на базовую плиту или раму портала.
- 25 — типоразмер для направляющих шириной 25 мм, ориентированный на повышенные нагрузки и более крупные оси.
- C — исполнение с высокой стандартной грузоподъёмностью внутри типоразмера.
- C — универсальное исполнение по применению, совместимое с широким спектром линейных модулей.
- ZA — средний преднатяг, уменьшающий люфт и повышающий жёсткость узла.
- H — высокий класс точности, подходящий для прецизионных систем и ЧПУ‑оборудования.
Полное обозначение: EGW25CCZAH TECHNIX. При выборе каретки важно учитывать сочетание параметров: типоразмер 25, низкий профиль серии EG, фланцевый корпус W, исполнение CC по нагрузке, преднатяг ZA и класс точности H. Именно эта комбинация определяет пригодность каретки для конкретного узла по жёсткости, ресурсу и точности перемещений.
Стоит обратить внимание
При анализе артикула EGW25CCZAH имеет смысл отдельно фиксировать, что это фланцевое исполнение с высоким уровнем нагрузки в серии EG. Если в проекте изначально применялась каретка меньшей грузоподъёмности или другого типа корпуса, переход на EGW25CCZAH может потребовать перерасчёта жёсткости монтажной плиты, проверку устойчивости конструкции и уточнение режима работы привода.
Конструкция и устройство

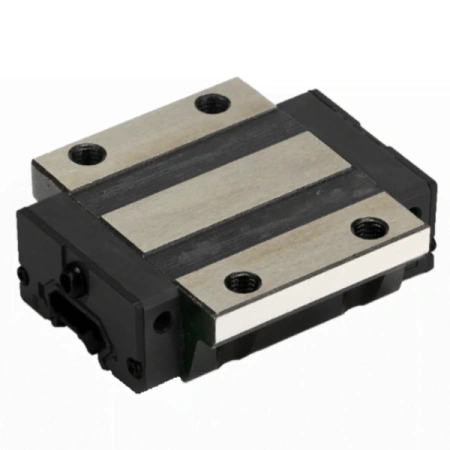

Каретка EGW25CCZAH представляет собой фланцевый шариковый блок низкого профиля для рельсовых направляющих серии EG типоразмера 25. Внутри корпуса расположены дорожки качения с несколькими рядами шариков, обеспечивающие восприятие вертикальных и горизонтальных нагрузок и плавное линейное движение вдоль рельса. Фланец с крепёжными отверстиями служит опорой для надёжной фиксации каретки на монтажной плите, а система смазки и уплотнений поддерживает чистоту зоны качения и ресурс узла.
- Фланцевый корпус из закалённой стали, адаптированный под низкий профиль и типоразмер 25.
- Многорядная шариковая система качения для устойчивого восприятия комбинированных нагрузок.
- Исполнение CC по нагрузке для узлов средней и высокой степени нагруженности.
- Крепёжные отверстия во фланце, позволяющие надёжно закрепить каретку на базовой платформе.
- Смазочные каналы и уплотнения, рассчитанные на длительную работу при регулярном обслуживании.
Стоит обратить внимание
Для фланцевой каретки EGW25CCZAH важна правильная подготовка поверхности опирания: плита должна быть достаточно жёсткой и ровной, чтобы при затяжке винтов не возникали локальные прогибы и перекосы. Это особенно актуально для лёгких портальных конструкций и тонких рам, где деформации основания могут напрямую влиять на ресурс каретки, плавность хода и точность позиционирования.
Размерный ряд серии EG W
Ниже приведена таблица типоразмеров линейных кареток серии EG W (фланцевый низкопрофильный корпус), представленных в ассортименте. Текущий товар выделен.
Стоит обратить внимание
EGW25CCZAH занимает промежуточное положение в размерном ряду фланцевых кареток EG: по сравнению с типоразмерами 15 и 20 увеличены длина, ширина и высота блока, а также межцентровое расстояние крепления. При переходе к типоразмеру 30 рост габаритов и нагрузки ещё более заметен. Это позволяет гибко выбирать каретку под конкретную задачу — от компактных узлов до более массивных портальных систем — при сохранении общей конструктивной схемы серии EG.
Технические параметры и условия эксплуатации
Каретка EGW25CCZAH рассчитана на работу по профильной направляющей типоразмера 25 в узлах, где нагрузка и требования к жёсткости выше, чем у решений на 15 и 20 мм. Низкий профиль помогает удерживать высоту узла в пределах ограниченного пространства, а фланцевый корпус и исполнение CC обеспечивают уверенную поддержку при работе с существенными усилиями. Средний преднатяг ZA и класс точности H ориентируют каретку на прецизионные системы позиционирования и устойчивую работу в циклических режимах.
- Серия: EG, низкопрофильная шариковая линейная каретка.
- Тип корпуса: W, фланцевый.
- Типоразмер направляющей: 25 мм.
- Габаритные размеры каретки: длина 83,2 мм; ширина 73,0 мм; высота 33,0 мм.
- Межцентровое расстояние крепления: 59,0 мм.
- Глубина отверстия крепёжного винта: 8,0 мм.
- Преднатяг: ZA, средний.
- Класс точности: H, высокий.
- Рекомендуемые условия эксплуатации: чистая рабочая зона, регулярная смазка, отсутствие ударных воздействий и перекосов направляющей.
- Режим работы: непрерывный или циклический, с многократными ускорениями и торможениями в условиях промышленной автоматизации.
Стоит обратить внимание
Для кареток типоразмера 25 имеет смысл заранее планировать регламент обслуживания: проверку люфта, плавности хода, состояния смазки и крепёжных элементов. Такие меры позволяют сохранить точность и ресурс линейных узлов, минимизировать риск остановок оборудования и обеспечить предсказуемую работу системы при высоких скоростях и нагрузках.
Применяемость
Каретка EGW25CCZAH применяется в узлах линейного перемещения, где требуется баланс между компактностью, высокой нагрузкой и точностью. Низкий профиль и фланцевый корпус делают модель удобной для установки в портальные системы, станки с ЧПУ, автоматизированные линии и модульные решения для позиционирования, где ограничено пространство по высоте, но присутствуют серьёзные усилия и многократные циклы работы.
- Портальные системы обработки листовых и плитных материалов.
- Оси станков с ЧПУ и обрабатывающих центров средней мощности.
- Автоматические линии подачи, резки, сверления и фрезерования.
- Линейные приводы в механизмах транспортировки и позиционирования.
- Модульные решения для промышленной автоматизации, где требуются высокая жёсткость и длительный ресурс при ограниченных габаритах.
Стоит обратить внимание
При выборе EGW25CCZAH важно учитывать суммарную массу перемещаемых узлов, ожидаемые ускорения, режим работы (постоянный или периодический) и особенности среды — от температуры до запылённости. Корректной подбор каретки и направляющих по этим параметрам позволяет избежать как недогрузки, так и перегрузки системы, обеспечивая оптимальное сочетание стоимости, ресурса и эксплуатационных характеристик.
Аналоги
Линейная каретка EGW25CCZAH относится к серии фланцевых низкопрофильных кареток EG типоразмера 25, поэтому для неё возможен подбор аналогов других производителей с сопоставимой геометрией и назначением. При замене важно сверять реальные размеры, преднатяг, класс точности и допустимые нагрузки, чтобы сохранить динамику и точность линейного узла.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
Кросс‑подбор аналогов для EGW25CCZAH должен учитывать не только геометрию и типоразмер, но и совокупность параметров узла: режим работы, характер нагрузок, требования к точности и условия среды. Даже при формально подходящем аналоге различия в преднатяге, уплотнениях или классе точности могут заметно изменить поведение системы, поэтому окончательное решение по замене следует принимать на основе каталожных данных и практического опыта эксплуатации.
Часто задаваемые вопросы
- Чем EGW25CCZAH отличается от каретки EGW25SCZAH?
Исполнение EGW25CCZAH имеет большую длину, другое межцентровое расстояние крепления и рассчитано на более высокую нагрузку по сравнению с вариантом S. Это влияет на жёсткость линейного узла, выбор монтажной плиты и пригодность для задач с повышенными динамическими и статическими усилиями. - Можно ли заменить EGW25CCZAH на каретку типоразмера 20 или 30?
Смена типоразмера без перерасчёта узла и проверки габаритов, нагрузок и межцентровых расстояний крепления нежелательна. Переход на 20‑ю серию уменьшает запас по нагрузке, а на 30‑ю — требует более массивной конструкции основания и переоценки кинематики системы. - Какие требования предъявляются к монтажу EGW25CCZAH?
Необходимы ровная и жёсткая базовая поверхность, правильная разметка крепёжных отверстий, соблюдение рекомендованных моментов затяжки винтов и проверка плавности хода по всей длине рельса. Перекосы и деформации основания приводят к росту нагрузок внутри каретки и сокращению её ресурса. - Как понять, что каретку EGW25CCZAH пора менять?
Признаками износа являются увеличение люфта, появление посторонних шумов и вибраций, рывки при перемещении, ухудшение точности позиционирования и видимые повреждения на направляющей. Дополнительно стоит оценивать состояние смазки и монтажных поверхностей, чтобы устранить причины преждевременного износа. - Какой ресурс можно ожидать от каретки EGW25CCZAH?
Ресурс определяется нагрузкой, скоростью, режимом работы, качеством монтажа, частотой обслуживания и условиями среды. При соблюдении рекомендаций по эксплуатации и смазке низкопрофильные каретки серии EG типоразмера 25 обеспечивают длительную работу в составе портальных систем, станков с ЧПУ и автоматизированных линий.
Стоит обратить внимание
Регулярный мониторинг линейных узлов, включая каретки и направляющие, позволяет вовремя выявить тенденции износа и спланировать замену до появления критических отказов. Такой подход снижает риск незапланированных остановок оборудования, поддерживает стабильную точность и помогает прогнозировать затраты на обслуживание линейной системы в долгосрочной перспективе.
