О товаре
Обгонная муфта AV70 / GV70 — высоконагруженный механический узел свободного хода со встроенным стопором реверса, спроектированный для передачи крутящего момента в одном направлении и мгновенной блокировки при попытке обратного вращения. Посадочное отверстие 70 мм и наружный диаметр корпуса 155 мм обеспечивают надёжную интеграцию в приводы повышенной мощности, способные работать под нагрузкой до 2930 Н·м. Усиленный роликовый механизм расклинивания гарантирует быстрое срабатывание стопора и стабильность работы при частотах до 250 об/мин.
Модель AV70 / GV70 востребована в тяжёлых конвейерных системах, промышленных упаковочных комплексах и машиностроительном оборудовании, где недопустим самопроизвольный обратный ход вала при аварийной остановке или обрыве привода. Автономная конструкция не требует подключения к внешним системам управления, пневматике или гидравлике, что упрощает монтаж и повышает отказоустойчивость всего агрегата.
Расшифровка артикула
Маркировка GV70 соответствует отраслевому стандарту обозначения автономных муфт свободного хода и содержит ключевые параметры для подбора под конкретный приводной узел.
- GV — серия автономных обгонных муфт роликового типа с функцией одностороннего проскальзывания и встроенным механическим стопором обратного хода.
- 70 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 70 мм.
Полное обозначение: AV70 / GV70. При подборе рекомендуется учитывать допуск вала по h6/h7, направление рабочего вращения и габариты крепёжных элементов для корректной фиксации стопорной площадки.
Конструкция и устройство

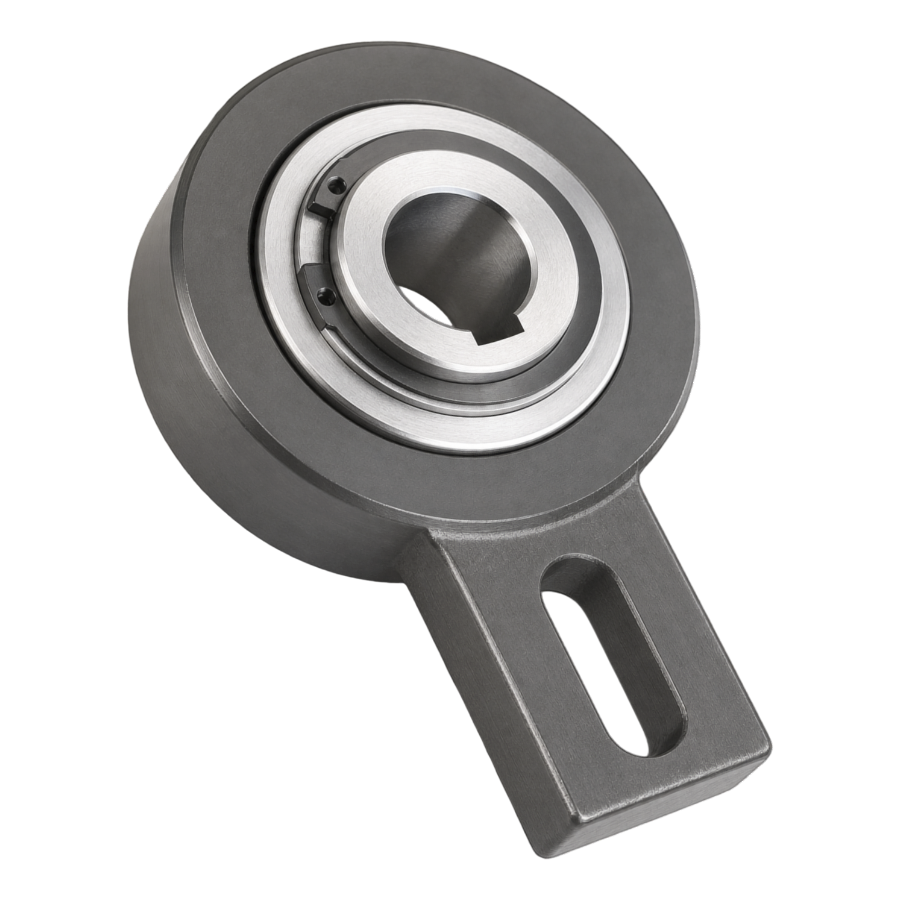

Узел выполнен в виде моноблочного герметичного корпуса с прецизионно обработанным внутренним кольцом, свободно вращающимся на валу в рабочем направлении. Внешняя обойма оснащена усиленным роликовым механизмом свободного хода и интегрированной крепёжной площадкой для жёсткой фиксации к станине оборудования. При изменении направления вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на фланец и полностью блокируя реверс.
- Автономный закрытый корпус серии AV/GV с усиленным роликовым механизмом расклинивания.

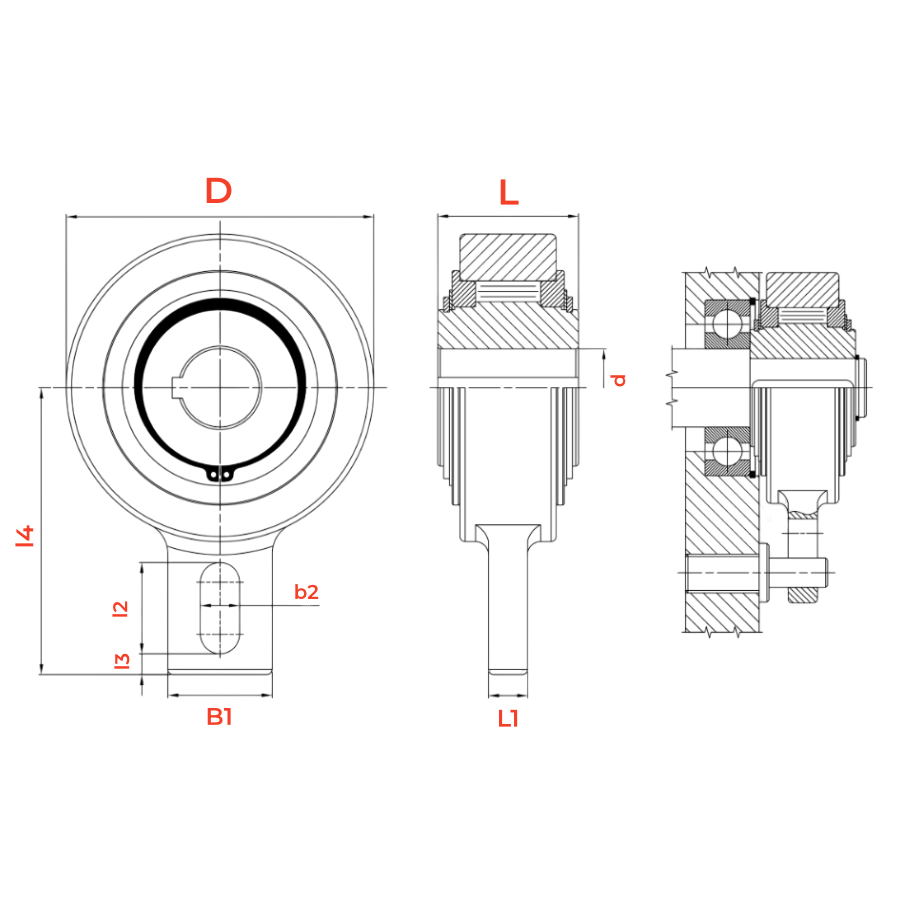

- Посадочное отверстие d = 70 мм для установки на стандартный приводной вал.
- Внешний диаметр D = 155 мм, общая длина L = 84 мм для монтажа в узлах повышенной мощности.
- Крепёжная площадка: ширина B1 = 60 мм, длина L1 = 18 мм.
- Настроечный паз: ширина b2 = 15 мм, длина l2 = 35 мм, отступ от торца l3 = 10 мм, расстояние от центра вала до торца втулки l4 = 140 мм.
Размерный ряд серии AV (GV)
В таблице представлены все типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул AV70 / GV70 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта AV70 / GV70 обеспечивает однонаправленную передачу механической энергии и мгновенную фиксацию при реверсе. Герметичная конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери кинематических характеристик. Габариты корпуса и конфигурация крепёжных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования повышенной мощности.
- Внутренний диаметр d: 70 мм.
- Внешний диаметр D: 155 мм.
- Длина корпуса L: 84 мм.
- Ширина крепления B1: 60 мм.
- Длина крепления L1: 18 мм.
- Ширина настроечного паза b2: 15 мм.
- Длина настроечного паза l2: 35 мм.
- Отступ паза от торца l3: 10 мм.
- Расстояние от центра вала до торца втулки l4: 140 мм.
- Масса изделия: 5.3 кг.
- Предельная частота вращения nmax: 250 об/мин.
- Номинальный момент Tn: 2930 Н·м.
- Момент сопротивления свободного хода: 2.8 Н·м.
- Рекомендации по эксплуатации: соблюдение соосности посадочного отверстия и вала, защита от абразивных частиц и агрессивных сред, исключение превышения паспортных оборотов и ударных нагрузок, периодический контроль затяжки крепёжных элементов и состояния роликовых кулачков.
Применяемость
Обгонная муфта AV70 / GV70 предназначена для механизмов с приводными валами диаметром 70 мм и интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Наклонные и горизонтальные конвейерные трассы повышенной нагрузки, исключающие сползание груза при отключении электропривода.
- Фасовочные, этикировочные и паллетоупаковочные комплексы с требованием к строго одностороннему вращению рабочих органов.
- Промышленные насосные станции, вентиляционные установки и редукторные приводы общего назначения повышенной мощности.
- Аварийные стопорные системы в автоматизированных производственных ячейках и линиях сборки.
- Приводные узлы повышенной мощности, где необходима автономная защита от реверса при передаваемом моменте до 2930 Н·м и скорости до 250 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта AV70 / GV70 соответствует европейскому стандарту серии AV/GV и может рассматриваться как замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены потенциальные отраслевые аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
При соблюдении рекомендованных условий эксплуатации (соосность, отсутствие ударных нагрузок, рабочий температурный диапазон) ресурс муфты составляет не менее 10 000 часов наработки. Фактический срок службы зависит от частоты срабатывания стопора, качества смазки и условий окружающей среды. Регулярный визуальный контроль и своевременная замена при признаках износа позволяют поддерживать надёжность узла на протяжении всего жизненного цикла оборудования.
Да, конструкция AV70 / GV70 допускает монтаж как на горизонтальные, так и на вертикальные валы. При вертикальной установке важно обеспечить надёжную фиксацию крепёжной площадки и исключить осевые смещения вала, которые могут повлиять на работу роликового механизма. Рекомендуется дополнительно проверить соосность после монтажа и выполнить пробный запуск без нагрузки.
Попадание абразивной пыли, металлической стружки или технологических жидкостей внутрь корпуса может привести к заклиниванию роликов, ускоренному износу контактных поверхностей и нарушению функции стопора. Для работы в запылённых или влажных условиях рекомендуется предусмотреть защитные кожухи или уплотнения, а также регулярно очищать зону установки муфты от загрязнений.
Демонтаж возможен при условии аккуратного снятия без ударных воздействий на корпус и посадочные поверхности. Перед повторной установкой необходимо проверить состояние внутреннего кольца, роликового механизма и крепёжных элементов. При обнаружении следов износа, коррозии или деформации муфту следует заменить на новую для гарантии надёжности узла.
Для подбора необходимо сверить диаметр вала (70 мм с допуском h6/h7), требуемый номинальный момент (до 2930 Н·м), максимальную скорость вращения (до 250 об/мин) и габариты монтажного пространства. Муфта AV70 / GV70 полностью соответствует этим параметрам и может быть установлена без доработки узла при совпадении крепёжных размеров и направления рабочего вращения.
