О товаре

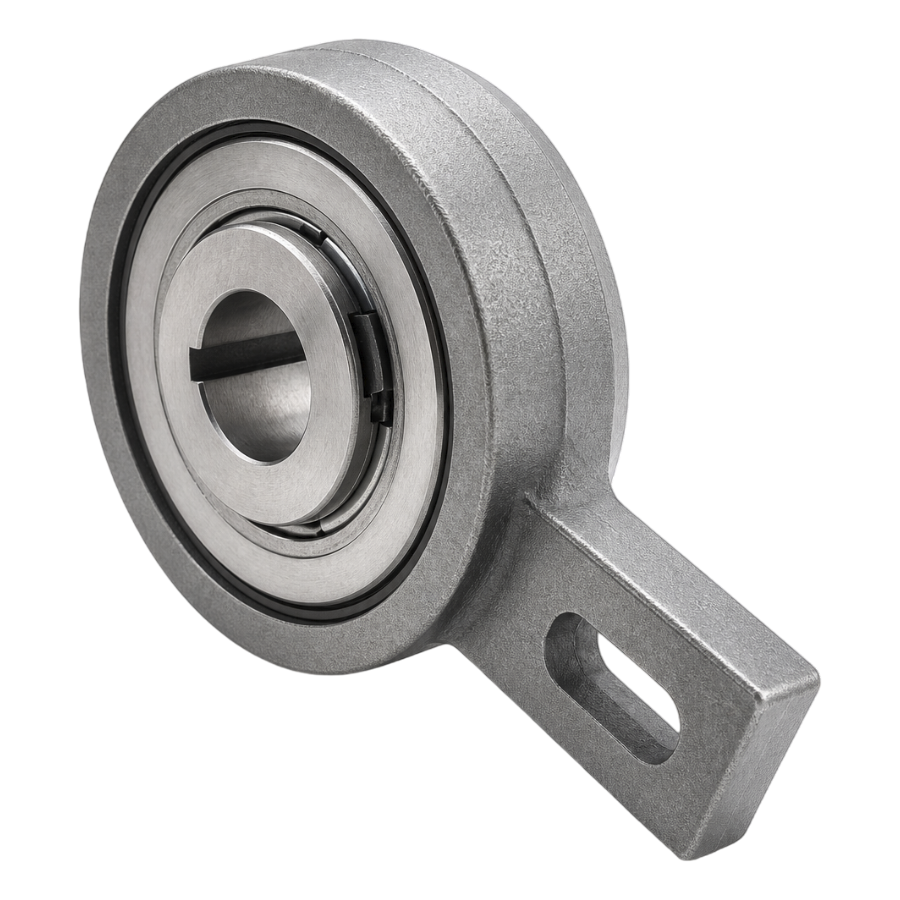

Обгонная муфта RSBW20 / GVG20 — автономный узел с встроенным стопором обратного хода, предназначенный для передачи крутящего момента в заданном направлении и мгновенной механической блокировки при реверсивных нагрузках. Корпус с внешним диаметром 106 мм и номинальным моментом 606 Н·м обеспечивает стабильную работу в составе приводов конвейерных линий, шаговых подач и промышленного оборудования. Исполнение гарантирует прецизионную сборку, износостойкость внутренних элементов и сохранение рабочих характеристик в условиях повышенной запылённости и агрессивных сред.
Муфта RSBW20 / GVG20 применяется в кинематических цепях, где недопустим самопроизвольный обратный ход под инерционной или гравитационной нагрузкой. Встроенный механизм стопора срабатывает без внешнего управления, что исключает зависимость от электроники или пневматики. Корректный подбор и монтаж обеспечивают плавный пуск, точную остановку механизма и защиту редуктора от ударных реверсивных нагрузок в станках, конвейерах и автоматизированных линиях.
Расшифровка артикула
Обозначение GVG20 систематизирует ключевые параметры изделия для быстрой идентификации и корректного подбора в кинематических схемах. Такая маркировка упрощает комплектацию узлов и снижает риск ошибки при замене или модернизации привода.
- GVG — обозначение, указывающее на конструкцию автономной обгонной муфты со встроенным стопором обратного хода.
- 20 — внутренний диаметр посадочного отверстия под вал: 20 мм.
Полное наименование: Обгонная муфта RSBW20 / GVG20. При интеграции в привод рекомендуется учитывать допуск вала (h6/h7), требования к соосности монтажа и предельно допустимую частоту вращения 400 об/мин.
Конструкция и устройство

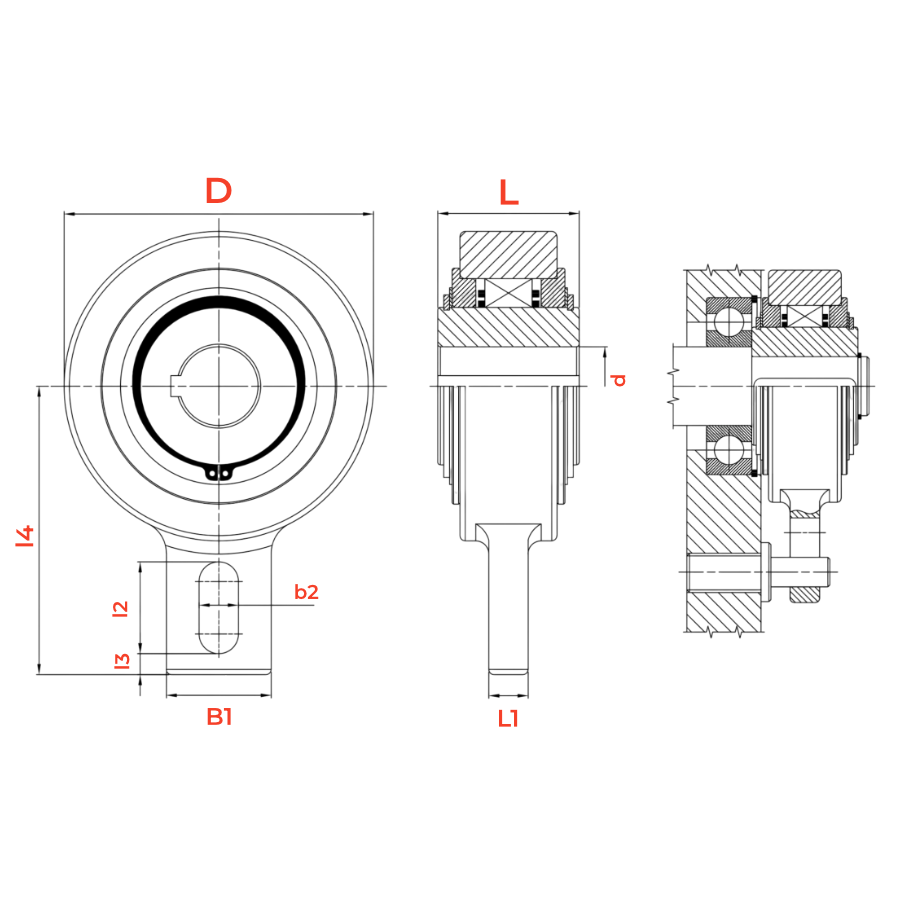

Муфта RSBW20 / GVG20 выполнена в виде моноблочного корпуса с прецизионным внутренним механизмом блокировки, сочетающим функцию свободного хода в прямом направлении и жёсткого стопора при обратном вращении. Внешний диаметр корпуса составляет 106 мм, общая длина — 48 мм. Крепление осуществляется через монтажную зону шириной 40 мм и длиной 15 мм, а также через настроечный паз для точной угловой фиксации. Внутреннее кольцо с посадочным диаметром 20 мм обеспечивает надёжное соединение с валом, а выносные габаритные привязки оптимизированы для встройки в стандартные редукторные узлы и приводные барабаны.
- Автономный механизм свободного хода с механическим стопором обратного вращения.
- Посадочный диаметр внутреннего кольца: d = 20 мм.
- Внешний диаметр корпуса: D = 106 мм, общая длина L = 48 мм.
- Монтажные параметры: ширина крепления B1 = 40 мм, длина крепления L1 = 15 мм.
- Настроечный паз: ширина b2 = 18 мм, длина l2 = 35 мм; расстояния l3 = 10,5 мм и l4 = 113 мм обеспечивают точную центровку относительно опорных подшипников.
Размерный ряд серии RSBW (GVG)
Ниже приведена таблица основных типоразмеров автономных обгонных муфт со стопором обратного хода серии RSBW / GVG. Текущий товар GVG20 выделен.
Технические параметры и условия эксплуатации
В составе приводной кинематики муфта RSBW20 / GVG20 выполняет функцию автономного ограничителя обратного хода и передаёт номинальный момент до 606 Н·м при частоте вращения до 400 об/мин. Габаритные и монтажные размеры оптимизированы для компактной интеграции в узлы с валами диаметром 20 мм. Механизм не требует внешнего управления, что повышает надёжность системы при отказах электропитания или управляющей автоматики.
- Внутренний диаметр d: 20 мм.
- Внешний диаметр D: 106 мм.
- Длина корпуса L: 48 мм.
- Ширина крепления B1: 40 мм.
- Длина крепления L1: 15 мм.
- Ширина паза b2: 18 мм.
- Длина паза l2: 35 мм.
- Расстояние l3 (от паза до торца втулки): 10,5 мм.
- Расстояние l4 (от центра вала до торца втулки): 113 мм.
- Масса: 2,5 кг.
- Максимальная скорость nmax: 400 об/мин.
- Номинальный момент Tn: 606 Н·м.
- Рекомендуемые условия эксплуатации: соосность монтажа ±0,1 мм, защита рабочих полостей от абразивной пыли и технологических жидкостей, периодический контроль затяжки крепежа, работа в диапазоне температур, допустимом для стандартных промышленных смазок.
Применяемость
Обгонная муфта RSBW20 / GVG20 со стопором обратного хода применяется в системах, где необходимо предотвратить самопроизвольный реверс привода под нагрузкой и обеспечить точную остановку механизма. Устройство встраивается в узлы ленточных и роликовых конвейеров для исключения обратного хода ленты при остановке двигателя. В шаговых подающих механизмах муфта фиксирует положение каретки или стола после каждого такта подачи. В общем машиностроении изделие используется в приводах с частыми пусками и остановками, а специальное исполнение допускает эксплуатацию в агрессивных средах при соответствующей защите корпуса и вала.
- Ленточные и роликовые конвейерные системы с наклонной или горизонтальной трассой.
- Шаговые и индексные подающие механизмы в упаковочном и обрабатывающем оборудовании.
- Машиностроительные агрегаты, требующие предотвращения обратного вращения под инерционной нагрузкой.
- Оборудование, работающее в условиях повышенной влажности, запылённости или химического воздействия.
- Приводы с автономной фиксацией, где недопустимо использование внешних тормозных систем или электромеханических блокировок.
Аналоги
По типоразмеру и функциональному назначению муфта RSBW20 / GVG20 соответствует распространённым изделиям серии RSBW (GVG20) с внутренним диаметром 20 мм и может рассматриваться как замена аналогов других производителей при совпадении каталожных размеров, посадочных мест и характеристик стопорного механизма. Ниже приведены типовые потенциальные аналоги по обозначению RSBW20.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам, допускаемым нагрузкам и направлению блокировки конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо убедиться в соответствии диаметра вала 20 мм допуску h6/h7 и проверить направление вращения по маркировке на корпусе. Муфта устанавливается с соблюдением соосности ±0,1 мм, после чего фиксируется крепежными элементами в пазах и на фланце. Направление блокировки должно соответствовать вектору нагрузки привода.
Превышение предельно допустимой частоты вращения приводит к росту центробежных сил внутри механизма, что может снизить надёжность срабатывания стопора, вызвать перегрев рабочих элементов и ускоренный износ. Для режимов с частотой свыше 400 об/мин рекомендуется подобрать муфту из серии с увеличенным nmax.
Муфта RSBW20 / GVG20 поставляется с заводской смазкой и герметичными уплотнениями, рассчитанными на весь межсервисный интервал. Разборка устройства не допускается. Рекомендуется проводить периодический визуальный контроль корпуса на отсутствие течей, деформаций и ослабления крепежных соединений.
Нет. Внутренний механизм модели RSBW20 / GVG20 конструктивно включает элемент обратного стопора, который активируется при любом реверсивном моменте. Если требуется только функция свободного хода без блокировки, необходимо выбрать муфту из линейки стандартных обгонных муфт без стопора.
Перед установкой допускается ручная проверка: внутреннее кольцо должно свободно вращаться в рабочем направлении и жёстко блокироваться при попытке вращения в обратную сторону. Люфты, заедания или посторонние шумы свидетельствуют о нарушении целостности упаковки или транспортировочных повреждениях, требующих замены изделия.
