О товаре
Обгонная муфта AV110 / GV110 — сверхмощный автономный узел свободного хода с интегрированным стопором реверса, разработанный для передачи экстремального крутящего момента в одном направлении и мгновенной блокировки при попытке обратного вращения. Посадочное отверстие 110 мм и наружный диаметр корпуса 260 мм обеспечивают надёжную интеграцию в приводы тяжёлого промышленного класса, рассчитанные на работу под нагрузкой до 7250 Н·м. Усиленный роликовый механизм расклинивания гарантирует стабильное срабатывание стопора и сохраняет кинематическую точность узла при рабочих частотах до 150 об/мин.
Узел AV110 / GV110 востребован в сверхтяжёлых конвейерных системах, крупных промышленных комплексах и машиностроительных агрегатах, где критически важно исключить обратный ход вала при аварийных остановках, обрывах привода или внезапных перегрузках. Полностью автономная конструкция не требует подключения к пневматическим, гидравлическим или электрическим системам управления, что существенно упрощает интеграцию в существующие линии и повышает общую отказоустойчивость оборудования.
Расшифровка артикула
Маркировка GV110 сформирована по отраслевому стандарту обозначения автономных муфт свободного хода и содержит ключевые геометрические параметры для быстрого подбора под конкретный приводной контур.
- GV — серия автономных обгонных муфт роликового типа с функцией одностороннего проскальзывания и встроенным механическим стопором обратного хода.
- 110 — номинальный внутренний диаметр посадочного отверстия под приводной вал: 110 мм.
Полное обозначение: AV110 / GV110. При комплектации узла рекомендуется сверять допуск вала по h6/h7, направление рабочего вращения и габариты крепёжных зон для корректной фиксации стопорной площадки.
Конструкция и устройство

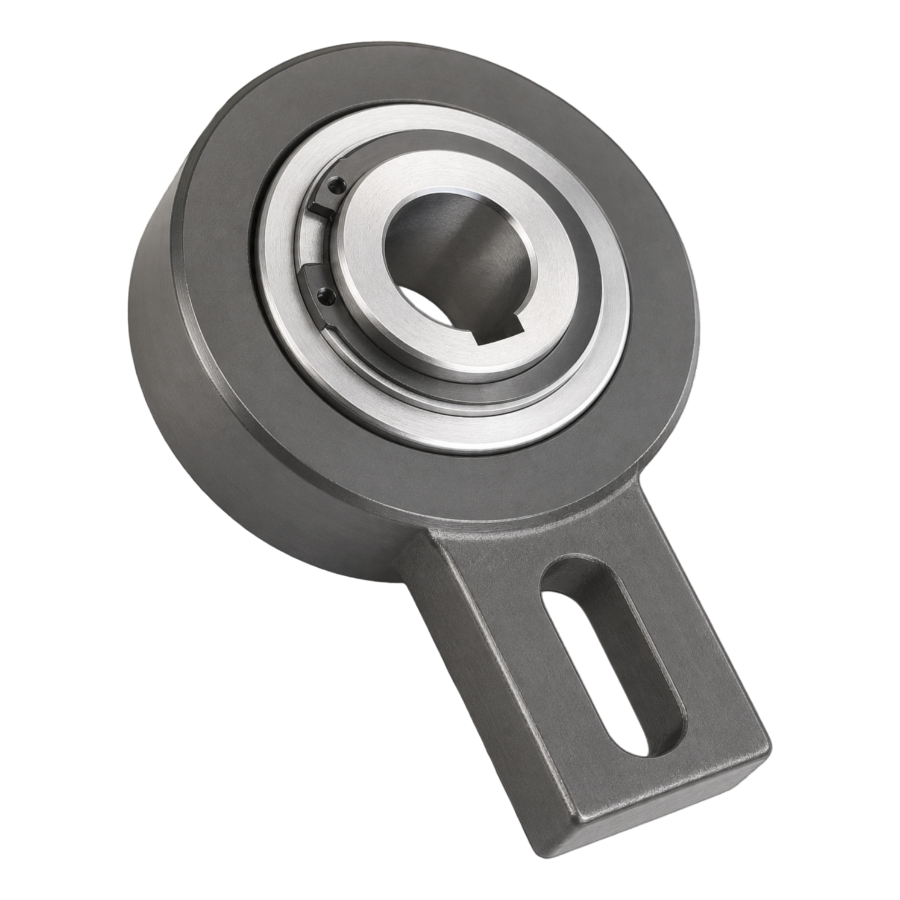

Изделие выполнено в виде цельного герметичного корпуса с обработанным внутренним кольцом, свободно вращающимся на валу в заданном направлении. Внешняя обойма оснащена усиленным роликовым механизмом свободного хода и интегрированной монтажной площадкой увеличенной площади для жёсткой фиксации к станине оборудования. При изменении вектора вращения внутренние элементы мгновенно расклиниваются, передавая реактивный момент на крепёжный фланец и полностью блокируя реверс.
- Автономный закрытый корпус серии AV/GV с роликовым механизмом расклинивания.
- Посадочное отверстие d = 110 мм для установки на стандартный приводной вал.

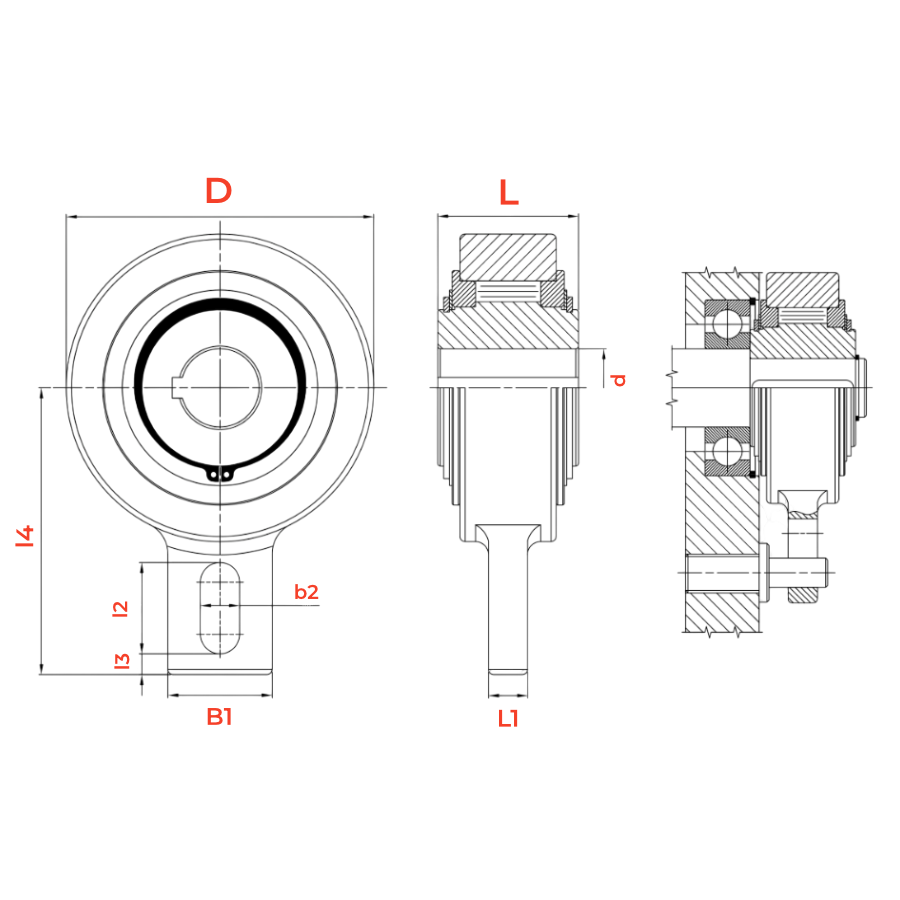

- Внешний диаметр D = 260 мм, общая длина корпуса L = 90 мм для монтажа в узлах тяжёлой промышленности.
- Крепёжная площадка: ширина B1 = 120 мм, длина L1 = 30 мм.
- Настроечный паз: ширина b2 = 30 мм, длина l2 = 50 мм, отступ от торца l3 = 20 мм, расстояние от центра вала до торца втулки l4 = 220 мм.
Размерный ряд серии AV (GV)
В таблице представлены все типоразмеры автономных обгонных муфт серии AV/GV. Текущий артикул AV110 / GV110 выделен.
Технические параметры и условия эксплуатации
В составе приводного контура муфта AV110 / GV110 обеспечивает однонаправленную передачу механической энергии и мгновенную фиксацию при реверсе. Закрытая конструкция с прецизионной подгонкой внутренних элементов позволяет работать при комбинированных радиально-осевых нагрузках без потери кинематических характеристик. Габариты корпуса и конфигурация крепёжных зон адаптированы для установки в типовые узлы конвейерного и упаковочного оборудования тяжёлого класса.
- Внутренний диаметр d: 110 мм.
- Внешний диаметр D: 260 мм.
- Длина корпуса L: 90 мм.
- Ширина крепления B1: 120 мм.
- Длина крепления L1: 30 мм.
- Ширина настроечного паза b2: 30 мм.
- Длина настроечного паза l2: 50 мм.
- Отступ паза от торца l3: 20 мм.
- Расстояние от центра вала до торца втулки l4: 220 мм.
- Масса изделия: 22.5 кг.
- Предельная частота вращения nmax: 150 об/мин.
- Номинальный момент Tn: 7250 Н·м.
- Момент сопротивления свободного хода: 3.5 Н·м.
- Рекомендации по эксплуатации: строгое соблюдение соосности посадочного отверстия и вала, защита от абразивных частиц и агрессивных сред, исключение превышения паспортных оборотов и ударных нагрузок, периодическая проверка затяжки крепёжных элементов и состояния роликовых кулачков.
Применяемость
Обгонная муфта AV110 / GV110 предназначена для механизмов с приводными валами диаметром 110 мм и активно интегрируется в конвейерные линии, упаковочное оборудование, машиностроительные агрегаты и системы аварийной защиты. Автономное исполнение позволяет устанавливать узел непосредственно на выходной вал двигателя или редуктора без дополнительного управляющего оборудования, гарантируя мгновенную блокировку при обратном ходе.
- Наклонные и горизонтальные конвейерные трассы сверхвысокой нагрузки, исключающие обратное движение полотна при аварийном отключении.
- Тяжёлые фасовочные и паллетоупаковочные комплексы с требованием к строго одностороннему вращению рабочих органов.
- Промышленные насосные агрегаты, вентиляторные установки и редукторные приводы общего назначения тяжёлого класса.
- Аварийные стопорные системы в автоматизированных производственных ячейках и линиях непрерывного цикла.
- Приводные узлы повышенной мощности, где необходима автономная защита от реверса при передаваемом моменте до 7250 Н·м и скорости до 150 об/мин.
Аналоги
По габаритным размерам, посадочному диаметру и функциональному назначению муфта AV110 / GV110 соответствует европейскому стандарту серии AV/GV и может рассматриваться как замена при совпадении монтажных параметров и характеристик стопорного механизма. Ниже представлены отраслевые аналоги.
Перед заменой рекомендуется сверить каталожные чертежи, допуски на посадку вала и предельные нагрузки для обеспечения полной взаимозаменяемости узлов.
Часто задаваемые вопросы
Специальная притирка не требуется — муфта поставляется с заводской смазкой и готова к работе. Однако первые 10–20 часов эксплуатации рекомендуется проводить в щадящем режиме (до 70% от Tn), позволяя роликовому механизму адаптироваться к рабочим условиям без ударных нагрузок.
Да, конструкция допускает монтаж на валы со шпоночным соединением при условии, что шпонка не выступает за пределы посадочной поверхности и не создаёт помех для свободного вращения внутреннего кольца. Рекомендуется использовать шпонки по ГОСТ 23360 с допуском на высоту, исключающим заклинивание.
Муфта AV110 / GV110 рассчитана преимущественно на восприятие радиальных и крутящих нагрузок. Значительные осевые усилия могут привести к смещению внутреннего кольца и нарушению работы роликового механизма. При наличии осевых нагрузок рекомендуется использовать дополнительные упорные подшипники или разгрузочные узлы.
Кратковременные реверсивные пуски допустимы, однако частое переключение направления вращения ускоряет износ расклинивающих элементов. Для режимов с регулярным реверсом рекомендуется рассмотреть альтернативные решения с электромагнитным управлением или предусмотреть запас по ресурсу при подборе типоразмера.
Корпус и внутренние элементы муфты изготовлены из конструкционных сталей и подлежат сдаче в пункты приёма чёрного металлолома. Перед утилизацией необходимо слить остатки консистентной смазки в соответствии с экологическими нормами предприятия.
