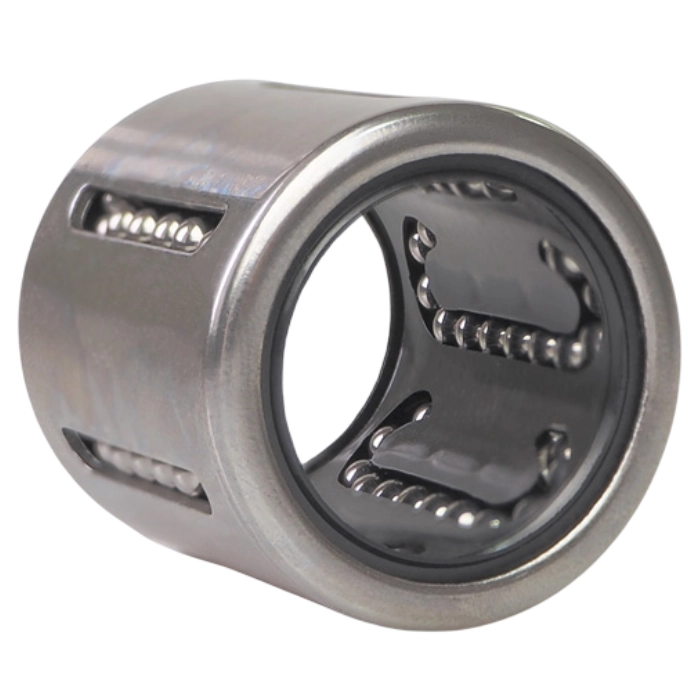

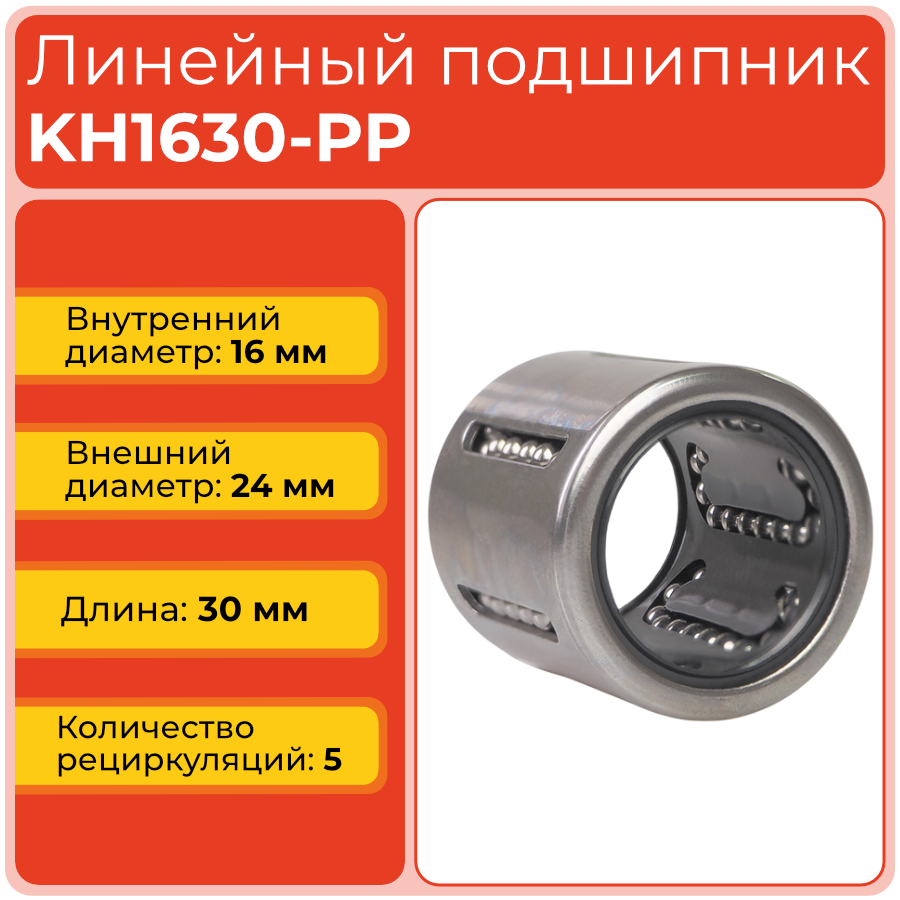

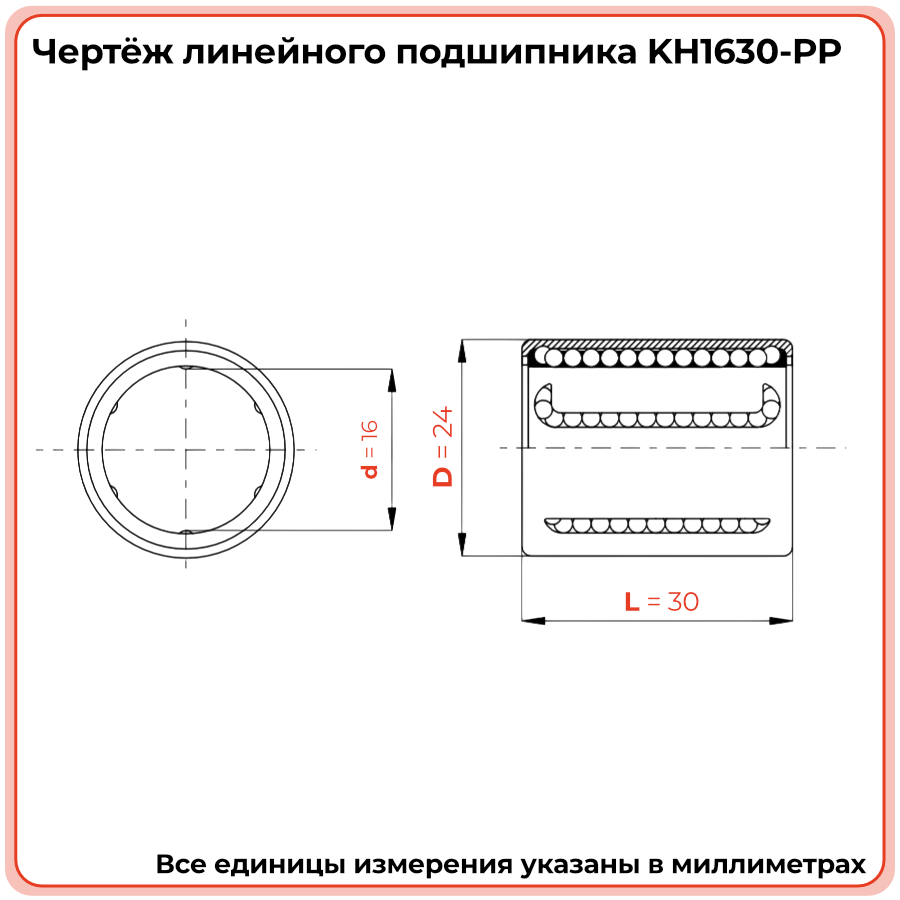

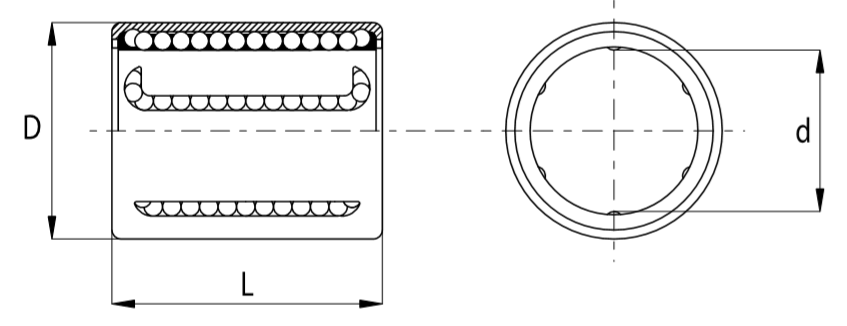

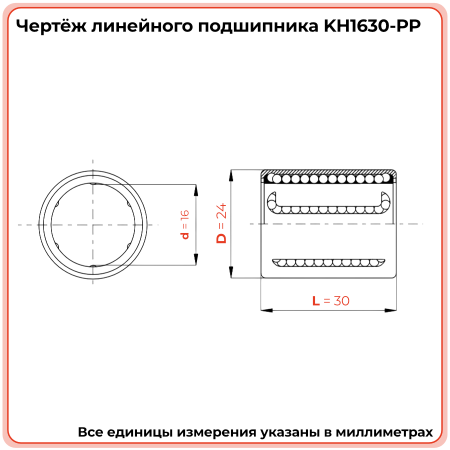

При поиске замены KH1630-PP TECHNIX рассматривают закрытые линейные шариковые втулки для вала Ø16 мм с наружным диаметром 24 мм и длиной корпуса 30 мм. Совпадение габаритов — лишь начальный этап: перед установкой аналога необходимо сравнить тип уплотнений, число рядов шариков, нагрузочные характеристики, допуски и рекомендации по смазке.
| Производитель |
Обозначение аналога |
Комментарий по подбору |
| SKF / Ewellix |
LBBR16 / LBBR16-2LS |
Базовый размер 16×24×30 мм; для замены следует выбрать закрытое исполнение LBBR16-2LS с уплотнениями с двух сторон и сверить характеристики.
|
| INA (Schaeffler) |
KH16-PP / KH1630-PP |
Семейство втулок для вала Ø16 мм; перед монтажом нужно подтвердить размеры, тип уплотнений и параметры конкретной модификации.
|
| ZEN |
KH-1630 PP |
Вариант для поиска по типоразмеру 16×24×30 мм; перед заменой требуется сверка чертежа, исполнения и допустимой нагрузки.
|
| KBS |
KH1630-PP |
Близкое обозначение для линейной втулки на вал Ø16 мм; перед установкой необходима сверка технического чертежа, уплотнений и нагрузочных характеристик.
|

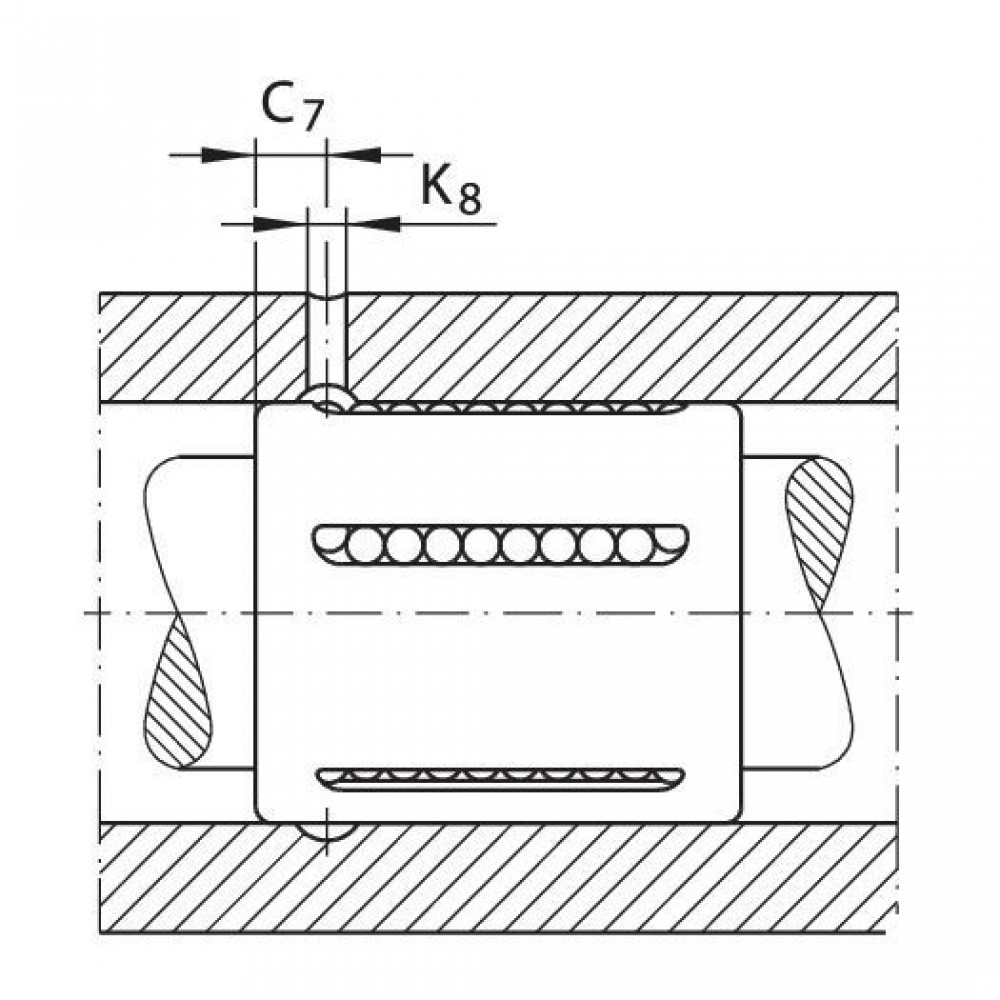

После подбора аналога рекомендуется проверить линейный узел в сборе: посадку подшипника в корпусе, плавность перемещения по всей длине вала, отсутствие заеданий, нагрузку и заметную люфтоподобную радиальную свободу при рабочей нагрузке.
Стоит обратить внимание
Обозначения LBBR16 и LBBR16-2LS могут соответствовать разным вариантам исполнения. Для замены KH1630-PP обычно необходимо выбирать закрытую модификацию и проверять защиту с двух сторон. Нельзя считать аналог полностью взаимозаменяемым только по совпадению габаритов 16×24×30 мм: перед установкой необходимо сопоставить грузоподъёмность, число рядов шариков, уплотнения и посадочные допуски.
