Обозначение KH1026-PP указывает на серию подшипника, его внутренний диаметр, длину корпуса и наличие торцевых полимерных уплотнений. Расшифровка артикула помогает подобрать втулку к валу, посадочному отверстию и конструкции линейного механизма.
- KH — серия компактных бесфланцевых шариковых линейных подшипников.
- 10 — номинальный внутренний диаметр подшипника; используется вал диаметром 10 мм.
- 26 — длина корпуса подшипника 26 мм.
- PP — два полимерных уплотнения, установленных с противоположных торцов корпуса.
Полное обозначение: KH1026-PP TECHNIX. Для формирования линейного узла дополнительно требуется прецизионный круглый вал диаметром 10 мм с подходящей точностью и состоянием рабочей поверхности.
Стоит обратить внимание

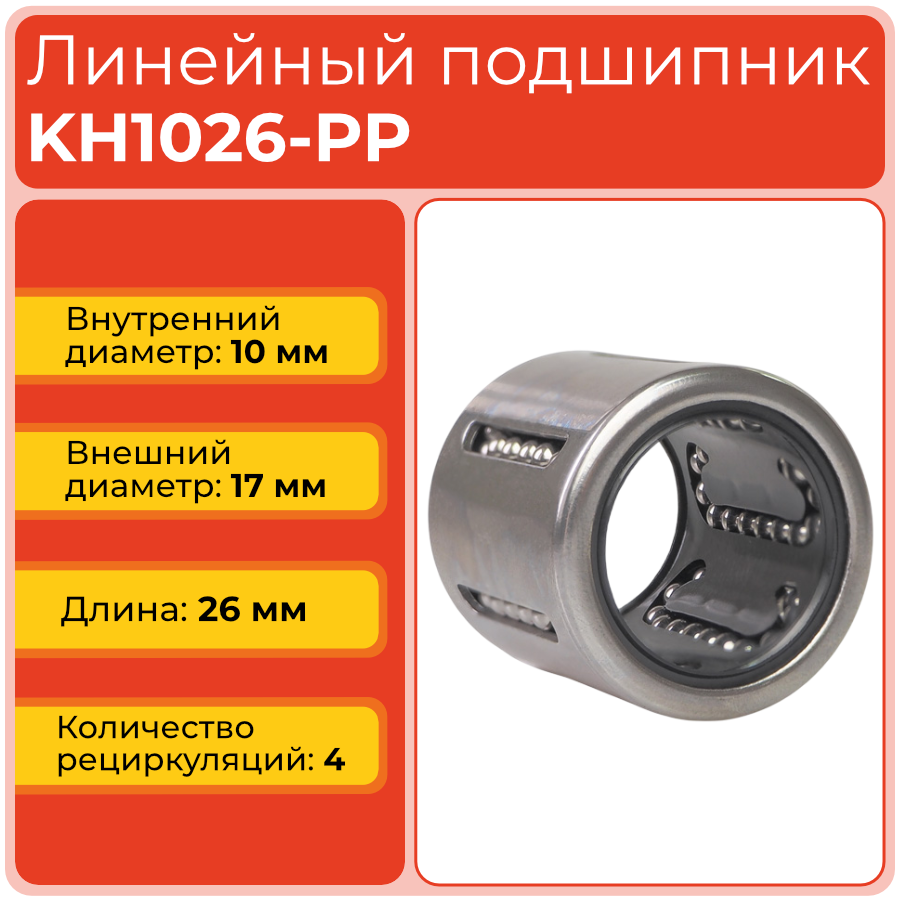

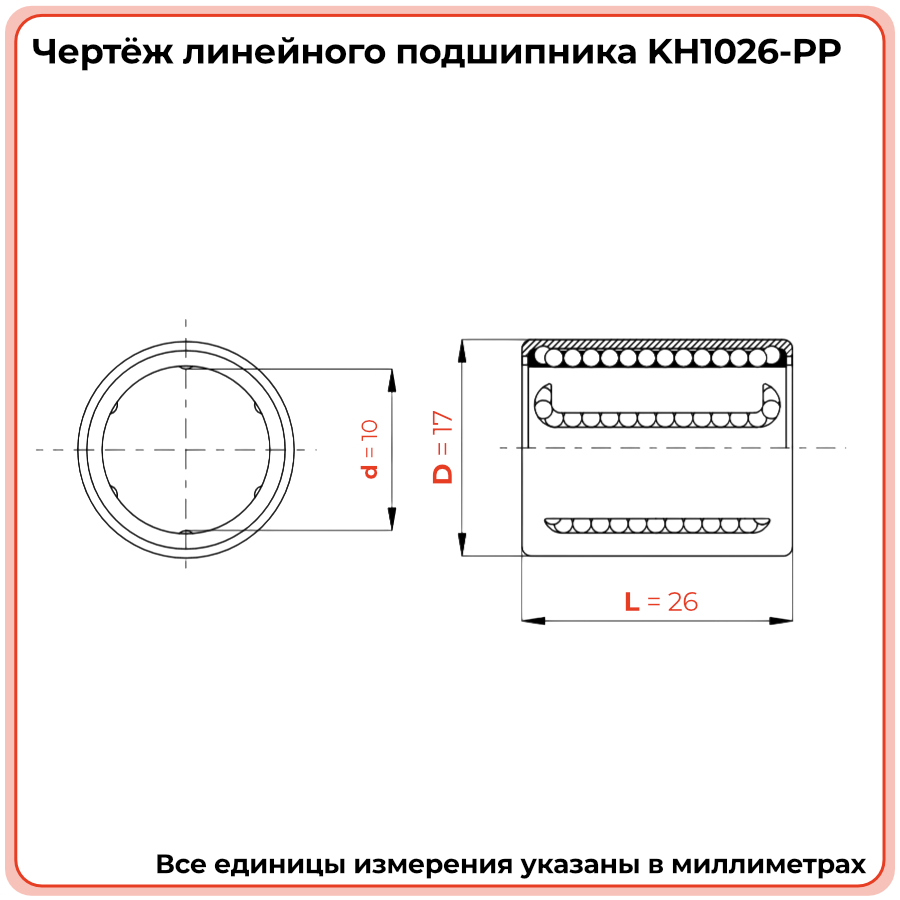

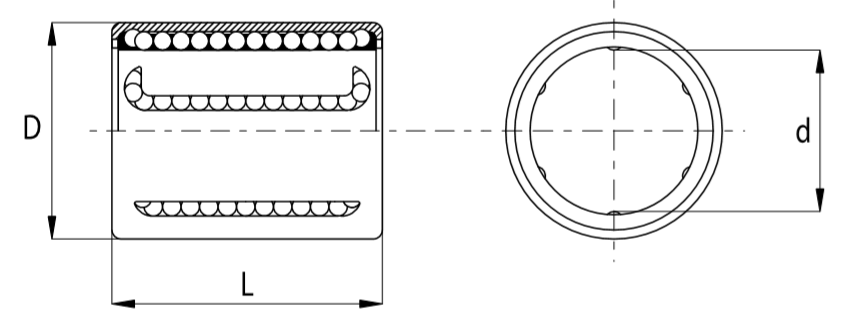

Число 10 обозначает внутренний диаметр подшипника, а число 26 — длину корпуса. Наружный диаметр KH1026-PP составляет 17 мм и также должен учитываться при проектировании посадочного отверстия.
