О товаре

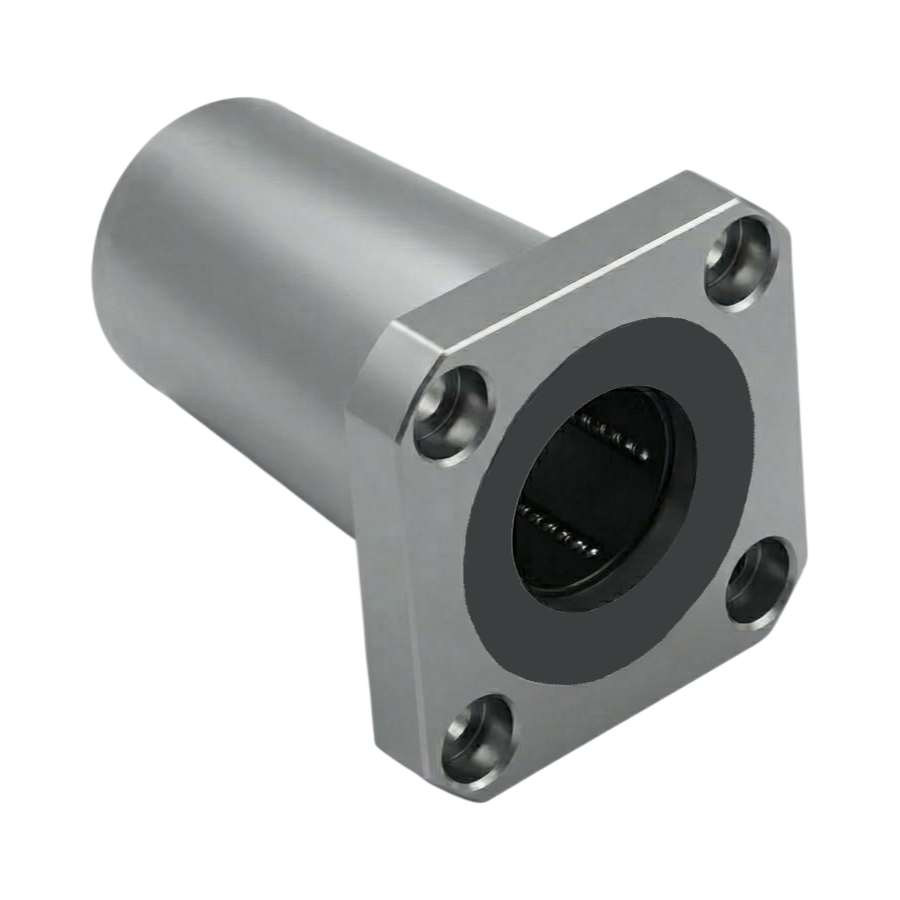

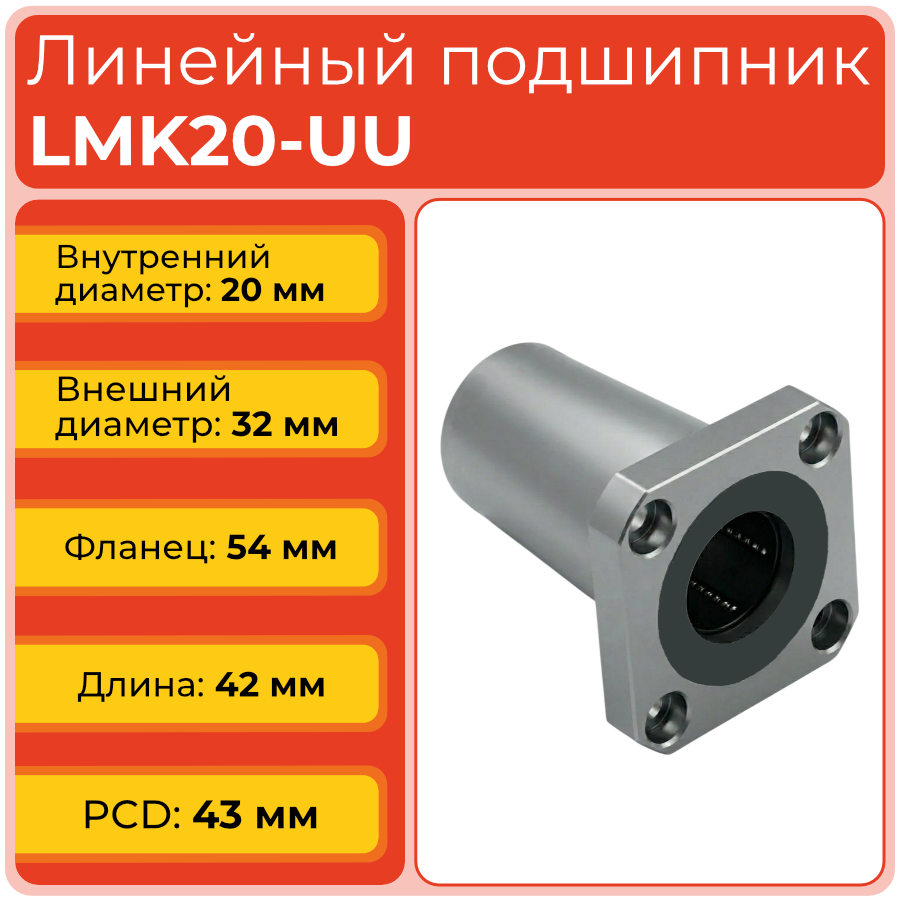

Линейный подшипник LMK20-UU — фланцевая шариковая втулка метрической серии для вала 20 мм. Пять рядов шариков, квадратный фланец D1=54 мм с толщиной 8 мм, динамическая нагрузка 900 Н. Широко применяется в промышленной автоматизации.
Расшифровка артикула
LMK20-UU расшифровывается следующим образом:
- LM — линейный тип подшипника/втулки метрической серии
- K — квадратный фланец крепления (от англ. square flange)
- 20 — внутренний диаметр посадочного отверстия: 20 мм
- UU — двойное контактное уплотнение с обоих торцов (закрытый тип)
Конструкция и устройство
LMK20-UU занимает центральное место в средней группе серии. Корпус D=32 мм и L=42 мм несёт 5 рядов рециркулирующих шариков. По сравнению с LMK16-UU толщина фланца увеличена с 6 до 8 мм, а крепёжные отверстия расширены до ∅5,5 мм — для болтов M5.
- Материал корпуса: сталь SUJ2, шлифованная наружная поверхность
- 5 рядов шариков, сепаратор из стеклонаполненного полиамида
- Двойные торцевые уплотнения из маслостойкой вулканизированной резины
- Квадратный фланец: D1=54 мм, 4 отверстия ∅5,5 мм, PCD=43 мм, H=8 мм
Размерный ряд серии LMK-UU
Таблица аналогов
Применяемость на практике
Используется в промышленных роботах, гравировально-фрезерных станках с ЧПУ и медицинских аппаратах позиционирования. При вале 20 мм обеспечивает динамическую нагрузку 900 Н.
Сферы применения
- ЧПУ-станки (фрезерные, токарные, расточные)
- Робототехнические комплексы
- Медицинские аппараты
- Упаковочное производство
- Аддитивные производственные системы
- Контрольно-измерительная техника
Ответы на частые вопросы
Да, это стандартная схема монтажа. Два подшипника на вале удваивают несущую способность и значительно снижают моментные нагрузки на каждый из них.
Серия LMK-UU не рассчитана на угловые перекосы. Допустимое отклонение соосности вала — не более 0,02 мм/100 мм длины. При большем перекосе используют самоустанавливающиеся корпуса.
Ряд производителей выпускает нержавеющее исполнение (суффикс -SS или -ST). Оно применяется в пищевой, химической и медицинской промышленности, где требуется коррозионная стойкость.
