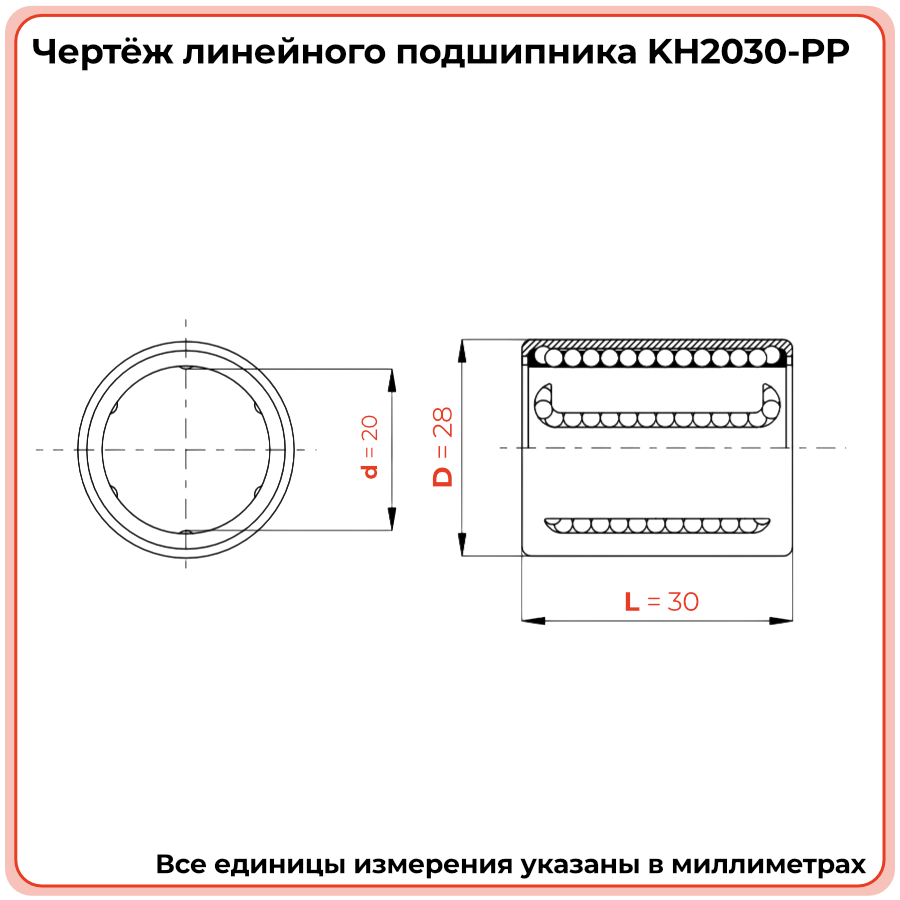

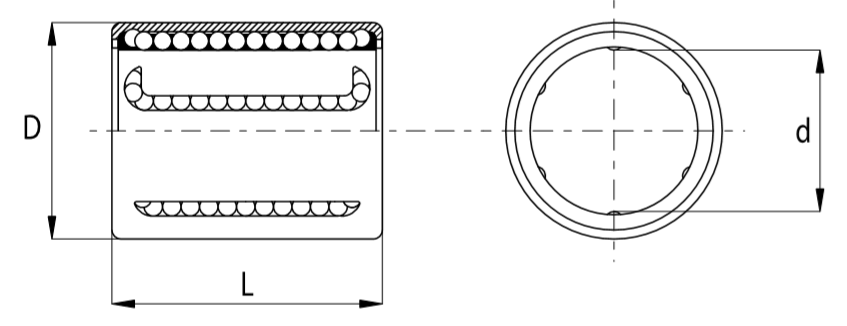

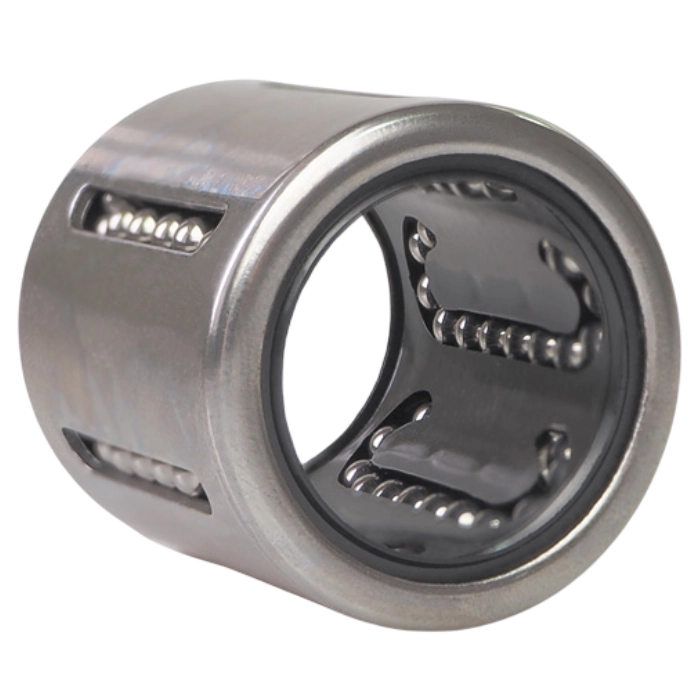

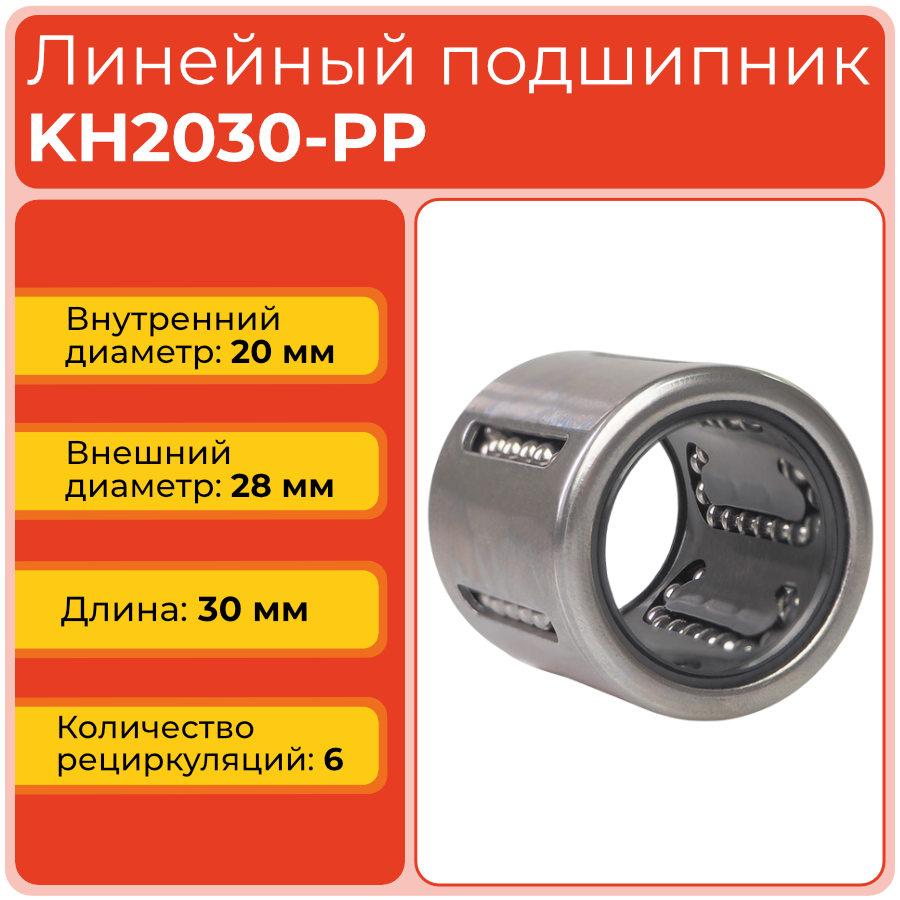

Индекс KH2030-PP соответствует закрытой линейной втулке серии KH для вала диаметром 20 мм. В маркировке зашиты ключевые размеры, что упрощает идентификацию при комплектации линейных направляющих.
- KH — серия бесфланцевых шариковых линейных подшипников.
- 20 — внутренний диаметр под прецизионный вал Ø20 мм.
- 30 — длина корпуса втулки в миллиметрах.
- PP — закрытое исполнение с двусторонними торцевыми уплотнениями из полимера.

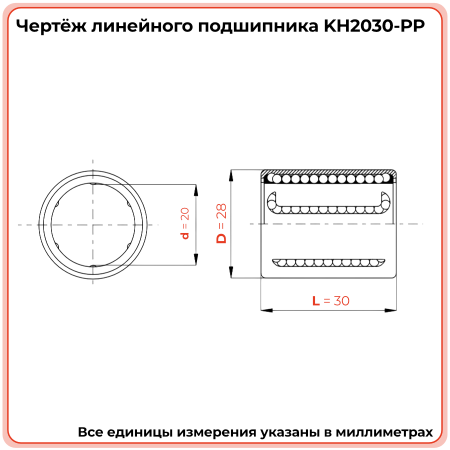

Полное наименование: KH2030-PP TECHNIX. При проектировании узла следует также учитывать наружный диаметр 28 мм, количество опор, степень загрязнения рабочей зоны и ожидаемую нагрузку.
Стоит обратить внимание

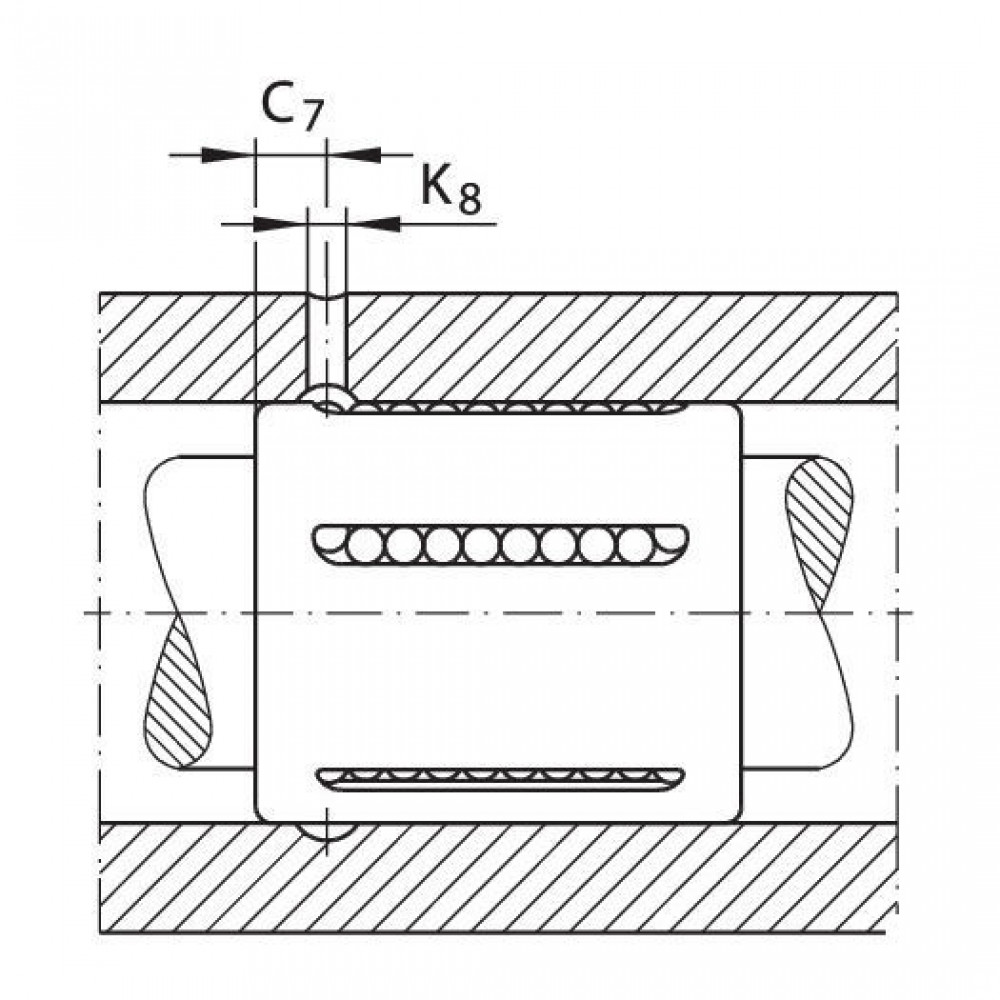

Цифра 20 в артикуле указывает на размер вала, а 30 — на длину корпуса. Наружный диаметр 28 мм необходимо отдельно сверить с диаметром посадочного отверстия в корпусе каретки.
