Артикул:
PFR326GTECHNIXPRO
Характеристики
Серия
—
PFR
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
32x6
Длина L, мм
—
54
Все характеристики
1 322 руб.
/шт Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

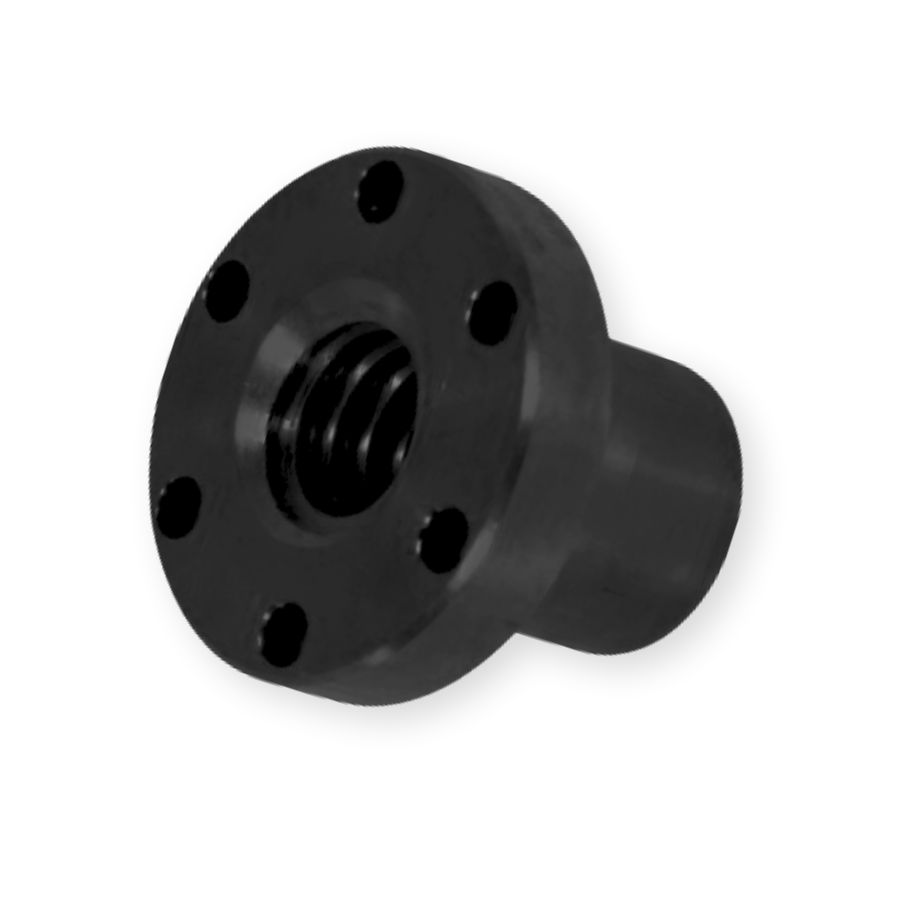

Гайка трапецеидальная с фланцем PFR326GTECHNIXPRO — ходовой компонент из нейлона с внутренней резьбой диаметром 32 мм и шагом 6 мм левого направления. Изделие предназначено для преобразования вращения приводного винта в точное линейное перемещение в узлах, рассчитанных на повышенные осевые нагрузки. Монолитный полимерный корпус обеспечивает стабильное скольжение, устойчивость к коррозии и работу без дополнительной смазки.
Модель PFR 32-6-G TECHNIX PRO функционирует в паре с трапецеидальными винтами 32×6 мм (левое вращение) и выступает ключевым элементом кинематических цепей промышленной автоматизации. Усиленный фланец с монтажными отверстиями упрощает интеграцию с опорными рамами и исполнительными столами, а увеличенная площадь контакта резьбы минимизирует удельное давление на витки и продлевает срок службы сопряжённой пары.
Расшифровка артикула
Маркировка PFR326GTECHNIXPRO систематизирует базовые геометрические характеристики, что ускоряет подбор совместимых винтов и исключает ошибки при сборке привода. Кодировка соответствует внутреннему стандарту линейки TECHNIX.
- PFR — серия фланцевых полимерных гаек для трапецеидальных передач.
- 32-6 — номинальный диаметр внутренней нарезки 32 мм, шаг профиля 6 мм.
- G — индекс левого направления резьбы.
- TECHNIX PRO - серия комплектующих собственного производства TECHNIX.
Полное обозначение: PFR326GTECHNIXPRO. Перед монтажом обязательно сверяйте направление профиля гайки и винта, а также проверяйте соответствие типоразмера 32×6 мм.
Конструкция и устройство
Деталь представляет собой цельнолитой корпус из нейлона с интегрированным крепёжным фланцем. Внутренняя трапецеидальная нарезка выполнена с допуском h4/e7, что гарантирует минимальный осевой зазор и плавный ход совместно с шлифованными винтами. Конфигурация фланца оптимизирована для установки в ограниченных пространствах и предотвращает самопроизвольное ослабление крепежа при динамических нагрузках.
- Цельная структура из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
- Профиль 32×6 мм, левое направление, класс точности h4/e7.
- Фланец с наружным диаметром 70 мм и монтажными отверстиями диаметром 7 мм.
- Посадочный диаметр под винт: 45 мм.
- Площадь контакта витков 1710 мм², что повышает допустимую статическую нагрузку и ресурс сопряжённой пары.
Размерный ряд серии PFR
В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR326GTECHNIXPRO выделена.
Технические параметры и условия эксплуатации
Компонент оптимизирован для работы с винтами левого вращения 32×6 мм. Нейлоновый профиль демонстрирует устойчивость к абразивному износу и сохраняет исходную геометрию при циклических нагрузках, что исключает необходимость в регулярном техническом обслуживании. Жёсткая фланцевая база передаёт осевые усилия на монтажную плоскость, обеспечивая стабильность всей кинематической цепи.
- Внутренний диаметр d: 32 мм.
- Шаг профиля: 6 мм.
- Направление: левое.
- Допуск резьбы: h4/e7.
- Посадочный диаметр D1: 45 мм.

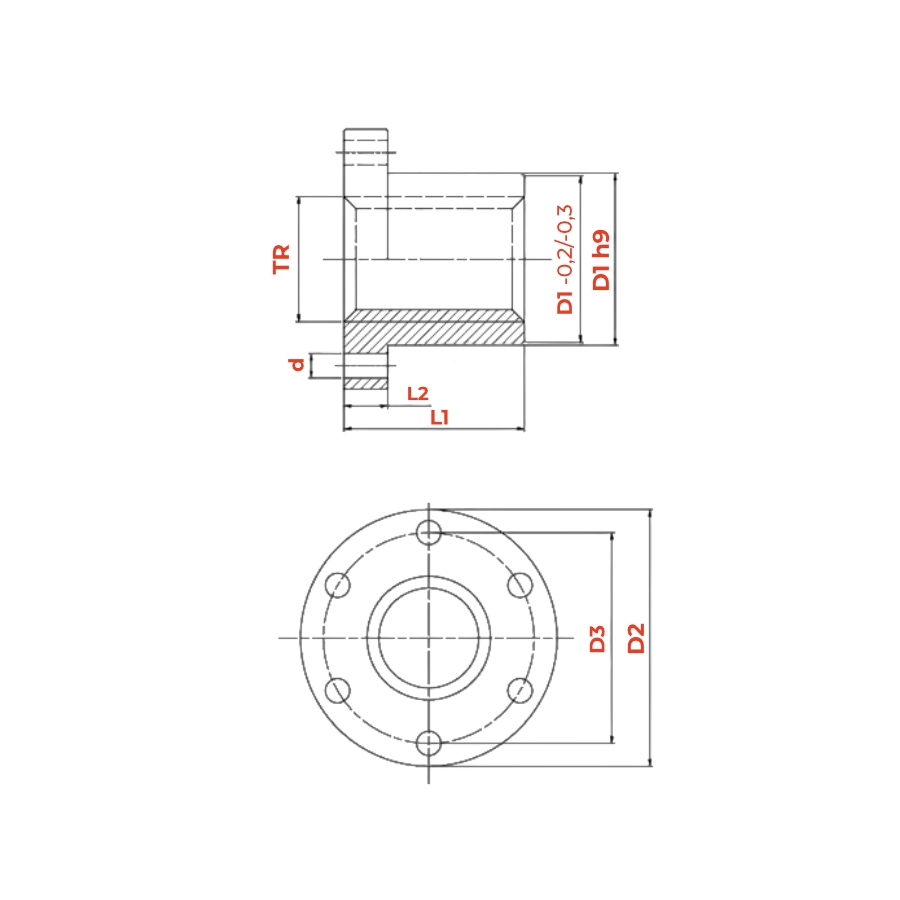

- Внешний диаметр фланца D2: 70 мм.
- Диаметр окружности крепежа (PCD): 58 мм.
- Диаметр монтажных отверстий: 7 мм.
- Высота фланца L2: 16 мм.
- Общая длина корпуса L: 54 мм.
- Площадь контакта профиля: 1710 мм².
- Материал: нейлон.
- Рекомендации по эксплуатации: рабочая температура от -20 до +80 °С, защита узла от прямого попадания металлической стружки и абразивов, обязательная проверка соосности при установке, визуальный контроль состояния витков каждые 6 месяцев активной эксплуатации.
Применяемость
Гайка PFR326GTECHNIXPRO интегрируется в приводные узлы с левым вращением, где критичны снижение массы движущихся частей, отсутствие посторонних шумов и отказ от жидких смазочных материалов. Полимерная конструкция оптимальна для систем со средними скоростями перемещения и повторяющимися нагрузками.
- Позиционирующие оси промышленных манипуляторов и робототехнических комплексов.
- Линейные модули автоматизации на базе шаговых или сервоприводов.
- Регулировочные и подъёмные механизмы в металлообрабатывающем оборудовании.
- Прессы, штамповочные и гидравлические установки с винтовой передачей усилия.
- Контрольно-измерительные и дозирующие стенды, требующие стабильной повторяемости хода.
Аналоги
По геометрическим параметрам и классу точности изделие PFR326GTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 32×6 мм левого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.
Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.
Часто задаваемые вопросы
- Как визуально определить левое направление резьбы?
При взгляде на торец гайки витки поднимаются справа налево. Индекс G в маркировке подтверждает левую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля. - Требуется ли наносить смазку на полимерную резьбу?
Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не предусмотрена. При работе в условиях повышенной запылённости рекомендуется периодически продувать узел сжатым воздухом для удаления абразивных частиц. - Какой класс точности обеспечивает данная гайка?
Изделие изготовлено по допуску h4/e7, что гарантирует минимальный осевой зазор и подходит для задач позиционирования с требованием высокой повторяемости хода. - Можно ли эксплуатировать гайку при температурах выше +80 °С?
Превышение указанного порога снижает прочностные характеристики нейлона и может вызвать термическую деформацию профиля. Для сред с повышенным нагревом следует применять металлические или композитные аналоги. - Как площадь контакта влияет на ресурс пары?
Увеличенная рабочая поверхность 1710 мм² распределяет осевое усилие по большему числу витков, снижая удельное давление и замедляя износ. Это позволяет эксплуатировать узел при повышенных нагрузках без потери точности хода.
Общая информация
Серия
PFR
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
32x6
Фланец
есть
Форма
фланцевая
Материал
нейлон
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Длина L, мм
54
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
32
Посадочный диаметр D1, мм
45
Внешний диаметр фланца D2, мм
70
Диаметр расположения крепежных отверстий D3, мм
58
Диаметр крепежных отверстий d, мм
7
Длина фланца L2, мм
16
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
1710
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
6
