О товаре

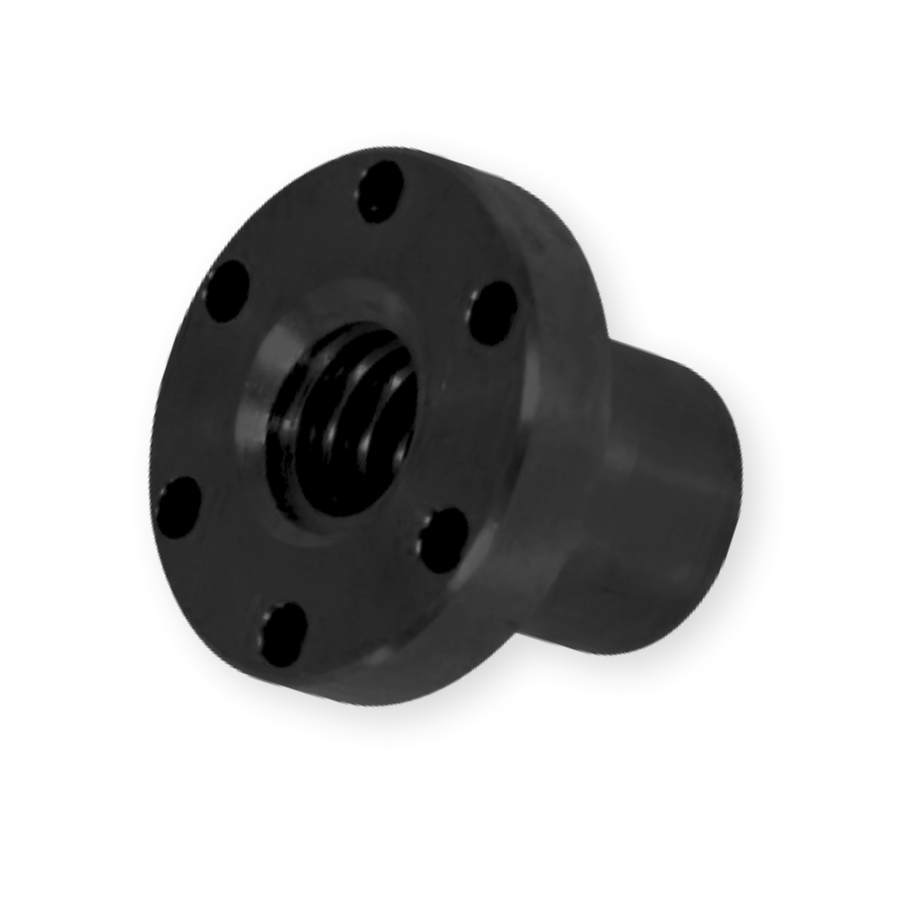

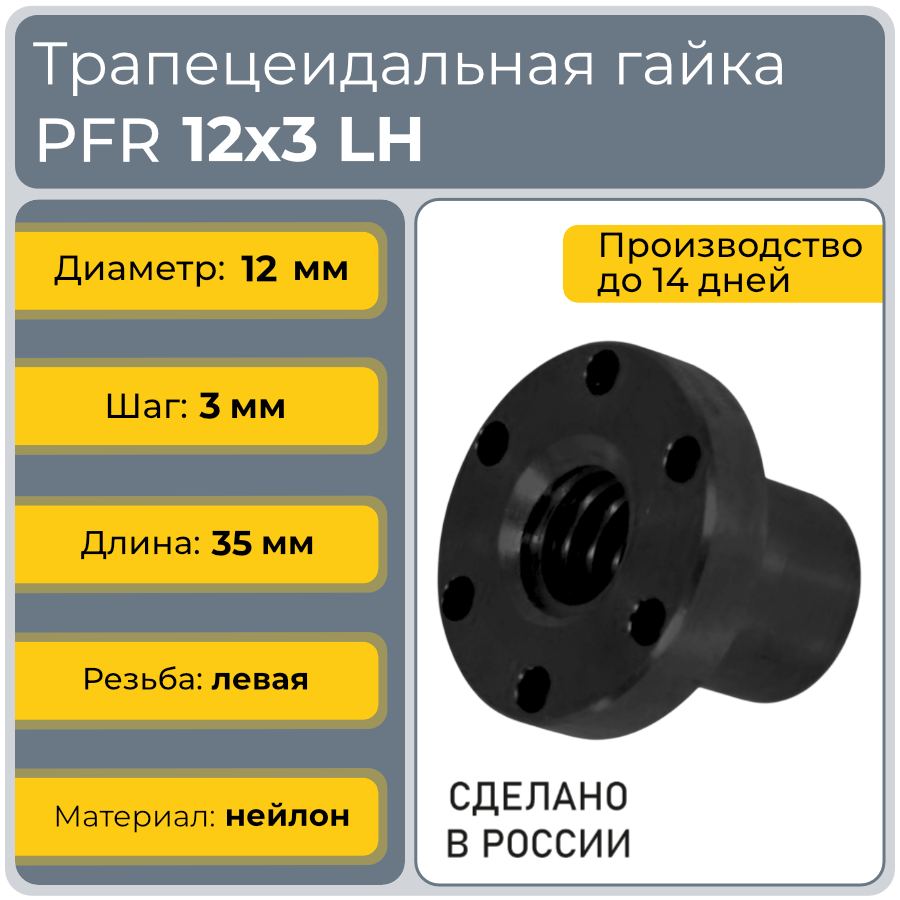

Гайка трапецеидальная с фланцем PFR 12-3-G TECHNIX PRO — ходовая гайка из нейлона с левым трапецеидальным профилем 12×3 мм, предназначенная для создания линейного перемещения в механизмах автоматизации. Компонент обеспечивает передачу крутящего момента в поступательную силу с минимальным уровнем шума и без необходимости использования жидких смазочных материалов. Полимерная основа гарантирует устойчивость к коррозии и стабильную работу в условиях умеренных динамических нагрузок.
Изделие PFR 12-3-G TECHNIX PRO устанавливается в паре с левыми винтами типоразмера 12×3 мм, выступая ключевым элементом линейных модулей и позиционирующих узлов. Усиленный фланец с монтажными отверстиями диаметром 6 мм позволяет надёжно фиксировать гайку на подвижных платформах, а увеличенная площадь контакта профиля 400 мм² способствует равномерному распределению осевых усилий и продлению срока службы пары.
Расшифровка артикула
Маркировка PFR123GTECHNIXPRO кодирует основные эксплуатационные параметры, что упрощает идентификацию компонента и снижает риск ошибок при комплектации приводов. Кодировка соответствует внутреннему стандарту производителя.
- PFR — серия фланцевых полимерных гаек для трапецеидальных винтовых передач.
- 12-3 — номинальный диаметр внутренней резьбы 12 мм, шаг профиля 3 мм.
- G — обозначение левого направления нарезки витков.
- TECHNIX PRO — серия комплектующих собственного производства TECHNIX.
Полное обозначение: PFR123GTECHNIXPRO. При подборе пары проверьте совпадение шага и направления резьбы с валом, а также соответствие посадочных размеров чертежам вашего узла.
Конструкция и устройство
Компонент представляет собой монолитный корпус из износостойкого нейлона с отформованным крепёжным буртом. Внутренняя канавка выполнена по трапецеидальному стандарту с классом точности h4/e7, что минимизирует осевой зазор и обеспечивает плавное скольжение по калиброванному валу. Фланцевая площадка оснащена отверстиями с зенковкой, размещёнными на диаметре 38 мм, что гарантирует жёсткую фиксацию и предотвращает смещение при реверсивных нагрузках.
- Цельнолитой нейлоновый корпус с антифрикционными свойствами.
- Профиль 12×3 мм, левое направление, допуск h4/e7.
- Фланец диаметром 48 мм с отверстиями под крепёж М6.
- Посадочный участок: 28 мм.
- Увеличенная площадь зацепления витков: 400 мм² для оптимизации нагрузок.
Размерный ряд серии PFR
В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR123GTECHNIXPRO выделена.

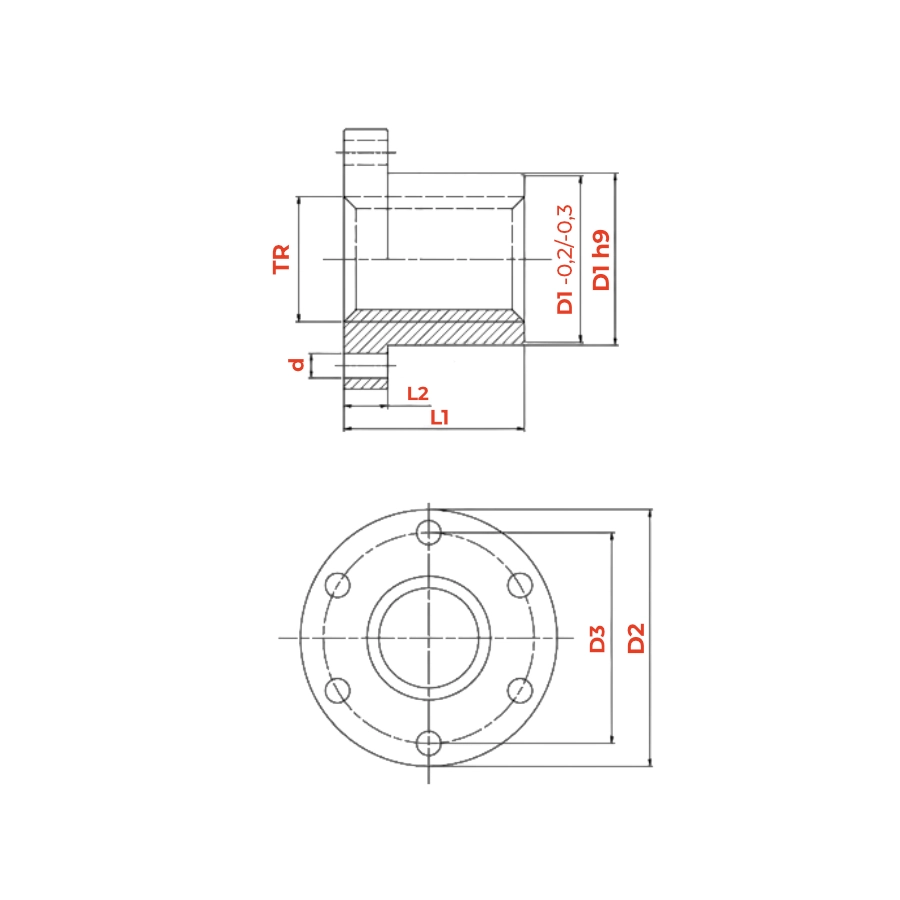

Технические параметры и условия эксплуатации
Изделие оптимизировано для сопряжения с валами левого вращения 12×3 мм. Нейлоновая втулка демонстрирует высокие самосмазывающиеся характеристики, позволяя эксплуатировать механизм в сухих условиях без регулярного обслуживания. Жёсткая опорная площадка обеспечивает точную соосность и эффективную передачу тяговых усилий на монтажное основание.
- Внутренний диаметр d: 12 мм.
- Шаг профиля: 3 мм.
- Направление: левое.
- Допуск исполнения: h4/e7.
- Посадочный диаметр D1: 28 мм.
- Внешний диаметр фланца D2: 48 мм.
- Диаметр окружности крепежа (PCD): 38 мм.
- Диаметр монтажных отверстий: 6 мм.
- Высота фланца L2: 12 мм.
- Общая длина корпуса L: 35 мм.
- Площадь контакта витков: 400 мм².
- Материал: нейлон.
- Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.
Применяемость
Гайка PFR123GTECHNIXPRO интегрируется в узлы с левым ходом вала, где критичны снижение инерционных масс, бесшумность работы и отказ от жидких смазочных материалов. Конструкция из полимера оптимальна для систем со средними скоростями перемещения и циклическими режимами эксплуатации.
- Оси позиционирования в промышленных манипуляторах и робототехнических комплексах.
- Линейные модули на базе шаговых или серводвигателей для автоматизированных конвейеров.
- Узлы вертикальной регулировки и подъёмные механизмы в станкостроительном оборудовании.
- Винтовые передачи в гидравлических и пневматических прессовых установках.
- Испытательные стенды и дозирующие системы с высокими требованиями к точности хода.
Аналоги
По геометрическим параметрам и классу точности изделие PFR123GTECHNIXPRO совместимо с типовыми фланцевыми гайками 12×3 мм левого направления. Перед заменой рекомендуется сверять чертёж фланца и допуски профиля.
Для гарантии взаимозаменяемости сверьте габариты фланца, схему крепежа и длину посадочного участка с чертежами вашего оборудования.
Часто задаваемые вопросы
- Как отличить левую резьбу от правой визуально?
При взгляде на торец витки идут снизу вверх справа налево. Индекс G в маркировке подтверждает левый ход. Совместимая установка возможна только с валом аналогичного направления. - Требуется ли регулярная смазка нейлоновой втулки?
Материал обладает встроенными антифрикционными свойствами, поэтому смазка не входит в регламент обслуживания. В запылённых цехах достаточно периодической продувки узла сжатым воздухом. - Можно ли соединить гайку с правым винтом 12×3 мм?
Нет, геометрическое несоответствие профиля сделает сопряжение невозможным. Направление нарезки должно строго совпадать у обоих элементов пары. - Каков допустимый температурный диапазон эксплуатации?
Рабочий диапазон составляет от -20 до +80 °С. Превышение верхней границы приводит к размягчению полимера и потере точности хода, поэтому для горячих сред подбирайте металлические решения.
