О товаре

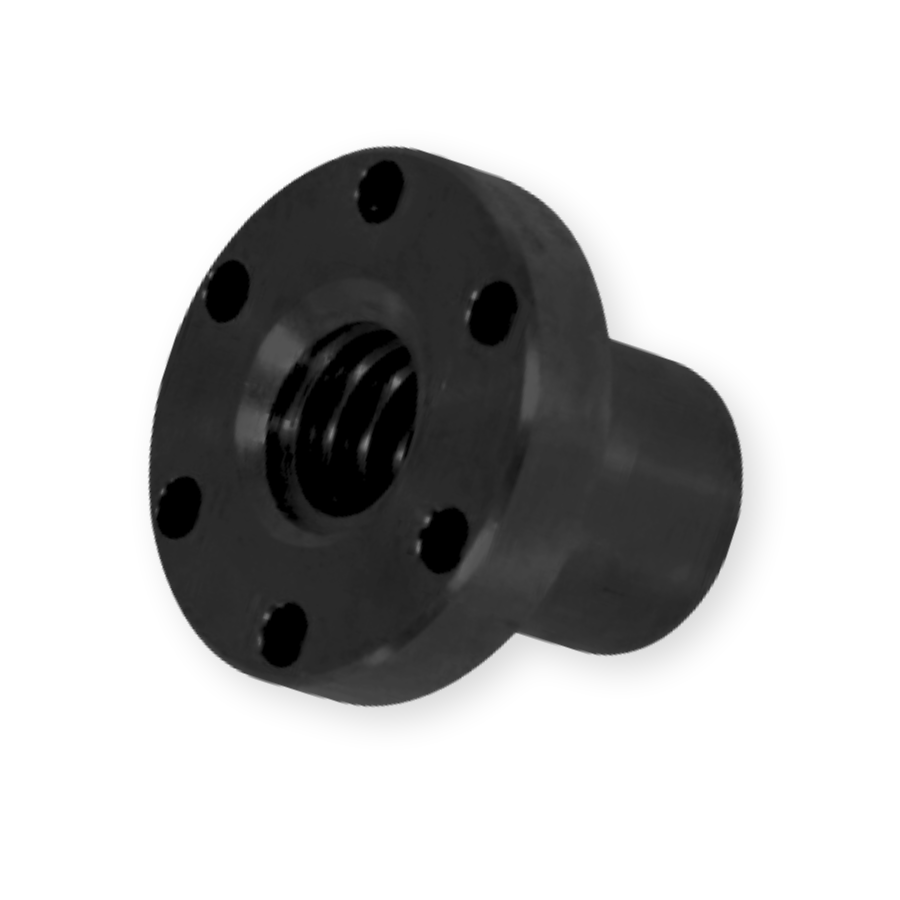

Гайка трапецеидальная с фланцем PFR 12-3-D TECHNIX PRO — полимерная ходовая гайка правого направления с параметрами резьбы 12×3 мм, разработанная для преобразования вращения вала в поступательное движение в системах автоматизации. Компонент обеспечивает плавное перемещение с минимальным уровнем шума, не требует постоянной смазки и демонстрирует высокую стойкость к коррозионным воздействиям. Нейлоновая основа гарантирует стабильную работу при умеренных осевых нагрузках.
Изделие PFR 12-3-D TECHNIX PRO функционирует в паре с правыми винтами типоразмера 12×3 мм, выполняя роль исполнительного элемента в линейных модулях и позиционирующих узлах. Фланец с отверстиями под крепёж М6 упрощает установку на каретки и рабочие платформы, а увеличенная площадь контакта профиля 400 мм² способствует равномерному распределению усилий и повышает ресурс пары трения.
Расшифровка артикула
Кодировка PFR123DTECHNIXPRO содержит систематизированные данные о параметрах изделия, что упрощает подбор совместимых валов и снижает вероятность ошибок при комплектации приводов. Маркировка соответствует единому стандарту производителя.
- PFR — линейка фланцевых полимерных гаек для трапецеидальных винтовых передач.
- 12-3 — номинальный диаметр резьбы 12 мм, шаг профиля 3 мм.
- D — индекс правого направления нарезки витков.
- TECHNIX PRO — серия комплектующих собственного производства TECHNIX.
Полное обозначение: PFR123DTECHNIXPRO. Перед сборкой убедитесь, что направление резьбы вала совпадает с правым ходом гайки, а геометрические параметры соответствуют типоразмеру 12×3 мм.
Конструкция и устройство
Компонент представляет собой монолитный корпус из износостойкого нейлона с интегрированным крепёжным буртом. Внутренний профиль нарезан по трапецеидальному стандарту с допуском h4/e7, что обеспечивает минимальный осевой зазор и плавность хода в паре с калиброванным валом. Фланцевая площадка оснащена отверстиями с зенковкой, расположенными на окружности 38 мм, что гарантирует надёжную фиксацию и предотвращает смещение при реверсивных нагрузках.
- Цельнолитой нейлоновый корпус с антифрикционными характеристиками.
- Профиль 12×3 мм, правое направление, класс точности h4/e7.
- Фланец диаметром 48 мм с отверстиями под крепёж М6.
- Посадочный участок: 28 мм.
- Площадь контактной поверхности витков: 400 мм² для оптимизации распределения нагрузки.
Размерный ряд серии PFR
В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR123DTECHNIXPRO выделена.
Технические параметры и условия эксплуатации
Изделие оптимизировано для сопряжения с валами правого вращения 12×3 мм. Нейлоновая втулка демонстрирует высокие самосмазывающиеся характеристики, позволяя эксплуатировать механизм в сухих условиях без регулярного обслуживания. Жёсткая опорная площадка обеспечивает точную соосность и эффективную передачу тяговых усилий на монтажное основание.

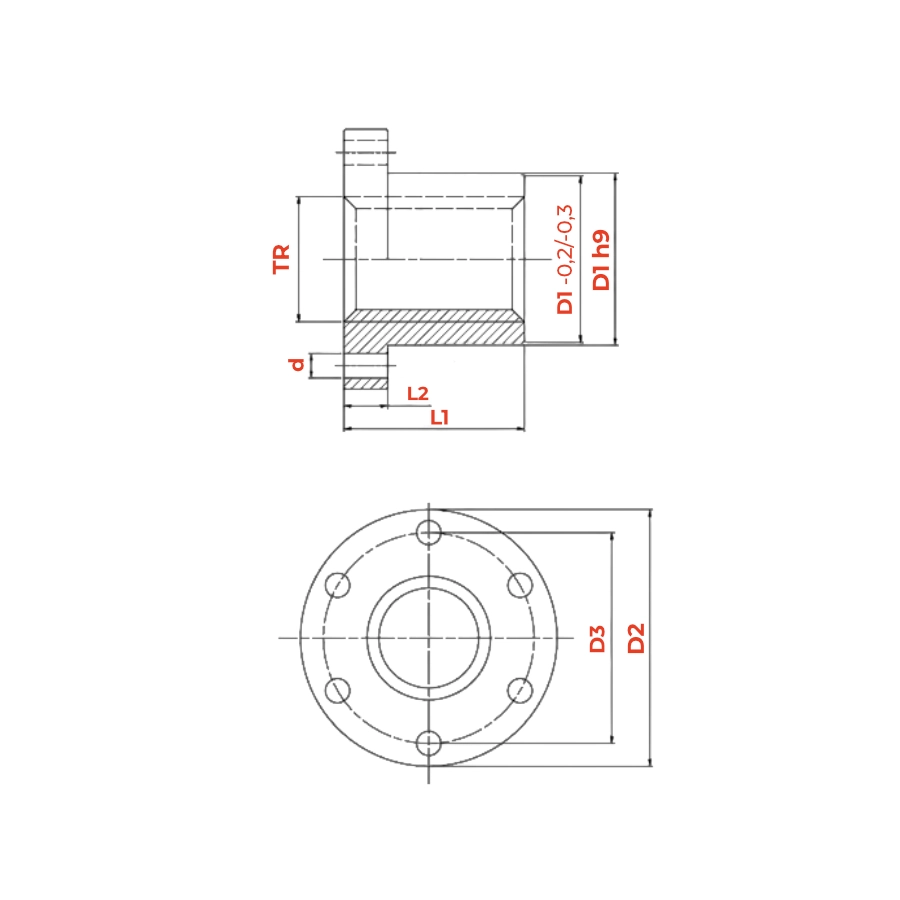

- Внутренний диаметр d: 12 мм.
- Шаг профиля: 3 мм.
- Направление: правое.
- Допуск исполнения: h4/e7.
- Посадочный диаметр D1: 28 мм.
- Внешний диаметр фланца D2: 48 мм.
- Диаметр окружности крепежа (PCD): 38 мм.
- Диаметр монтажных отверстий: 6 мм.
- Высота фланца L2: 12 мм.
- Общая длина корпуса L: 35 мм.
- Площадь контакта витков: 400 мм².
- Материал: нейлон.
- Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.
Применяемость
Гайка PFR123DTECHNIXPRO интегрируется в узлы с правым ходом вала, где критичны снижение инерционных масс, бесшумность работы и отказ от жидких смазочных материалов. Конструкция из полимера оптимальна для систем со средними скоростями перемещения и циклическими режимами эксплуатации.
- Оси позиционирования в промышленных манипуляторах и робототехнических комплексах.
- Линейные модули на базе шаговых или серводвигателей для автоматизированных конвейеров.
- Узлы вертикальной регулировки и подъёмные механизмы в станкостроительном оборудовании.
- Винтовые передачи в гидравлических и пневматических прессовых установках.
- Испытательные стенды и дозирующие системы с высокими требованиями к точности хода.
Аналоги
По геометрическим параметрам и классу точности изделие PFR123DTECHNIXPRO совместимо с типовыми фланцевыми гайками 12×3 мм правого направления. Перед заменой рекомендуется сверять чертёж фланца и допуски профиля.
Для гарантии взаимозаменяемости сверьте габариты фланца, схему крепежа и длину посадочного участка с чертежами вашего оборудования.
Часто задаваемые вопросы
- Как визуально определить правое направление резьбы?
При взгляде на торец витки идут снизу вверх слева направо. Индекс D в маркировке подтверждает правый ход. Совместимая установка возможна только с валом аналогичного направления. - Требуется ли регулярная смазка нейлоновой втулки?
Материал обладает встроенными антифрикционными свойствами, поэтому смазка не входит в регламент обслуживания. В запылённых цехах достаточно периодической продувки узла сжатым воздухом. - Можно ли соединить гайку с левым винтом 12×3 мм?
Нет, геометрическое несоответствие профиля сделает сопряжение невозможным. Направление нарезки должно строго совпадать у обоих элементов пары. - Каков допустимый температурный диапазон эксплуатации?
Рабочий диапазон составляет от -20 до +80 °С. Превышение верхней границы приводит к размягчению полимера и потере точности хода, поэтому для горячих сред подбирайте металлические решения.
