Гайка трапецеидальная капролоновая PFR 28-5-D (диаметр 28 мм, шаг 5 мм) правая резьба в Москве

О товаре

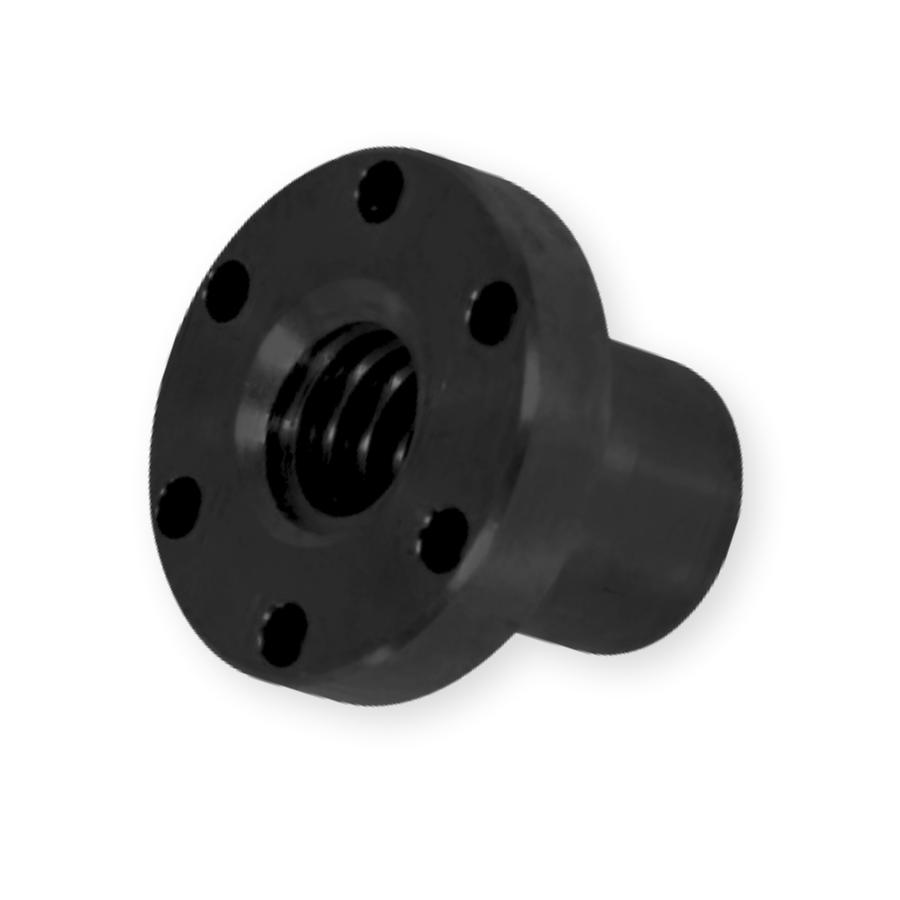

Гайка трапецеидальная фланцевая PFR 28-5-D TECHNIX PRO — полимерный ходовой элемент с правым профилем 28×5 мм, спроектированный для эффективного преобразования крутящего момента в поступательное движение. Корпус из нейлона с интегрированными антифрикционными компонентами гарантирует стабильную работу без использования масел, минимизирует акустический фон и полностью предотвращает коррозию сопрягаемых поверхностей.

Расшифровка артикула

Маркировка PFR285DTECHNIXPRO содержит закодированные геометрические данные, что упрощает подбор совместимых приводных винтов и исключает ошибки при комплектации узлов. Формат обозначения унифицирован для всей линейки TECHNIX PRO.

• PFR — серия фланцевых гаек из полимеров для трапецеидальных передач.
• 28-5 — внутренний диаметр резьбы 28 мм, шаг профиля 5 мм.
• D — индекс правого направления нарезки.
• TECHNIX PRO — профессиональная серия комплектующих TECHNIX.

Полное наименование: PFR285DTECHNIXPRO. Перед сборкой привода необходимо убедиться в совпадении направления резьбы винта и гайки, а также в соответствии типоразмера 28×5 мм.

Конструкция и устройство

Изделие выполнено в виде цельнолитого корпуса с неразъёмным крепёжным фланцем. Внутренний профиль отформован по трапецеидальному стандарту с допуском h4/e7, что сводит осевой люфт к минимуму и обеспечивает плавное взаимодействие с калиброванными винтами. Фланцевая часть спроектирована для монтажа в ограниченных объёмах и выдерживает комбинированные радиально-осевые нагрузки без остаточных деформаций.

• Монолитный полимерный корпус с пониженным коэффициентом трения.
• Трапецеидальный профиль 28×5 мм, правое направление, класс точности h4/e7.
• Фланец с внешним диаметром 62 мм и отверстиями под крепёж.
• Посадочный диаметр под винт: 38 мм.
• Увеличенная площадь контакта профиля 1200 мм² для работы с высокими нагрузками.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR285DTECHNIXPRO выделена.

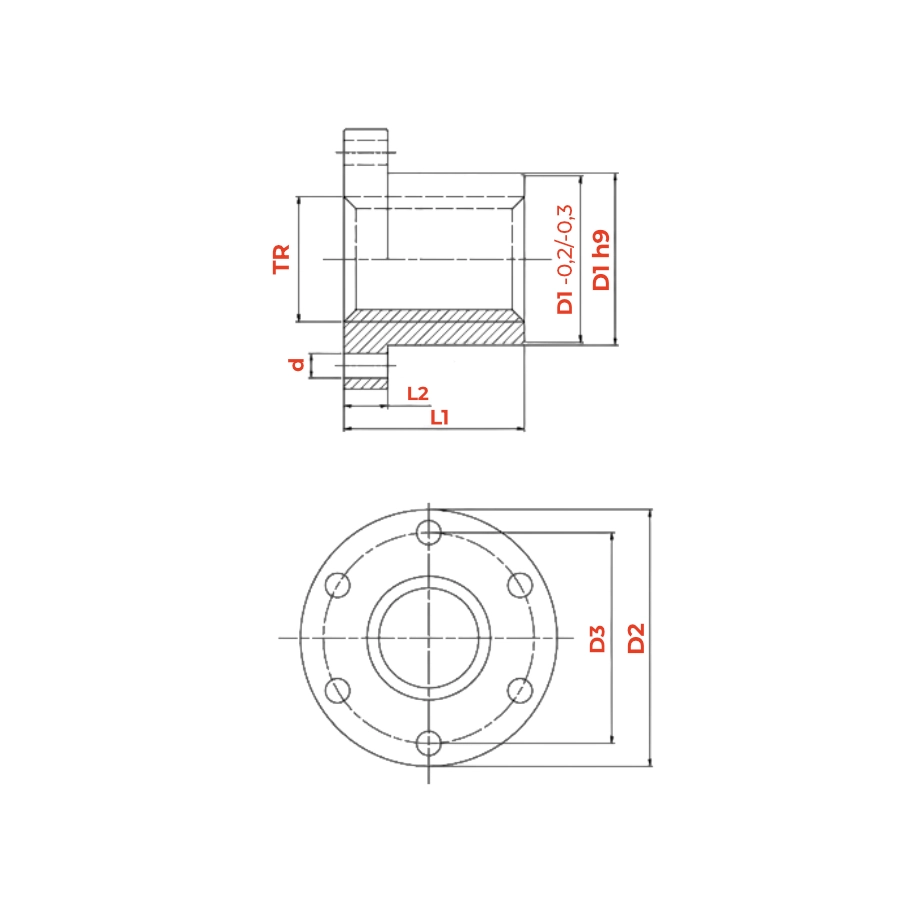

Технические параметры и условия эксплуатации

Компонент рассчитан на сопряжение с правыми винтами 28×5 мм. Нейлоновая матрица сохраняет стабильные трибологические свойства, позволяя эксплуатировать узел в сухих средах без регулярного технического обслуживания. Усиленный фланец передаёт осевые усилия на несущую конструкцию, сохраняя точность позиционирования при динамических режимах.

• Внутренний диаметр d: 28 мм.
• Шаг профиля: 5 мм.
• Направление: правое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 38 мм.
• Внешний диаметр фланца D2: 62 мм.
• Диаметр окружности крепежа (PCD): 50 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 14 мм.
• Общая длина корпуса L: 46 мм.
• Площадь контакта профиля: 1200 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при установке, визуальная оценка износа витков каждые 6 месяцев.

Применяемость

Элемент интегрируется в механизмы с правым вращением винта, где приоритетны снижение инерционных масс, акустический комфорт и отказ от смазочных материалов. Полимерная структура оптимальна для узлов со средними скоростями подачи и частыми реверсивными циклами.

• Оси позиционирования в роботизированных комплексах и промышленных манипуляторах.
• Линейные приводы автоматизированных конвейеров и сборочных модулей.
• Механизмы регулировки и подъёма в станкостроительном оборудовании.
• Винтовые передачи гидравлических и пневматических прессов.
• Дозирующие системы и испытательные стенды с требованиями к стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR285DTECHNIXPRO взаимозаменяемо с типовыми фланцевыми гайками 28×5 мм правого направления. Перед заменой рекомендуется сверять чертёж фланца, расположение крепёжных отверстий и допуски профиля.

Для гарантии взаимозаменяемости сверьте диаметр фланца, расположение крепежа и длину посадочного участка с документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление резьбы?
  При взгляде на торец детали витки поднимаются слева направо. Индекс D в маркировке подтверждает правое направление. Соединение возможно только при идентичном направлении нарезки профиля.
• Требуется ли дополнительная смазка для нейлоновой гайки?
  Материал корпуса содержит антифрикционные добавки, поэтому нанесение масел или консистентных составов не предусмотрено. В запылённых условиях рекомендуется периодическая продувка узла для удаления абразивных частиц.
• Какой класс точности обеспечивает данная модель?
  Изделие изготовлено по допуску h4/e7, что минимизирует осевой зазор и подходит для задач позиционирования с повышенной повторяемостью хода.
• Допускается ли эксплуатация при температурах выше +80 °С?
  Превышение указанного температурного порога снижает прочностные характеристики нейлона и может привести к деформации профиля. Для высокотемпературных сред следует применять металлические аналоги.
