Гайка трапецеидальная капролоновая PFR 14-3-D (диаметр 14 мм, шаг 3 мм) правая резьба в Москве

О товаре

Гайка трапецеидальная с фланцем PFR 14-3-D TECHNIX PRO — полимерный ходовой элемент правого направления, оптимизированный для винтов с профилем 14×3 мм. Деталь трансформирует вращательный момент привода в поступательное перемещение в системах промышленной автоматизации. Композитный корпус из нейлона исключает необходимость в масляной смазке, подавляет вибрации и сохраняет стабильность геометрии при длительных циклических нагрузках.

Расшифровка артикула

Код PFR143DTECHNIXPRO систематизирует ключевые параметры изделия, ускоряя подбор совместимых валов и минимизируя ошибки при сборке приводов. Формат маркировки унифицирован в рамках линейки производителя.

• PFR — фланцевая серия полимерных гаек для трапецеидальных винтовых передач.
• 14-3 — внутренний диаметр резьбы 14 мм, шаг нарезки 3 мм.
• D — обозначение правого хода витков.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR143DTECHNIXPRO. Перед монтажом рекомендуется сверить шаг и направление резьбы вала, а также убедиться в соответствии посадочных размеров проектным спецификациям узла.

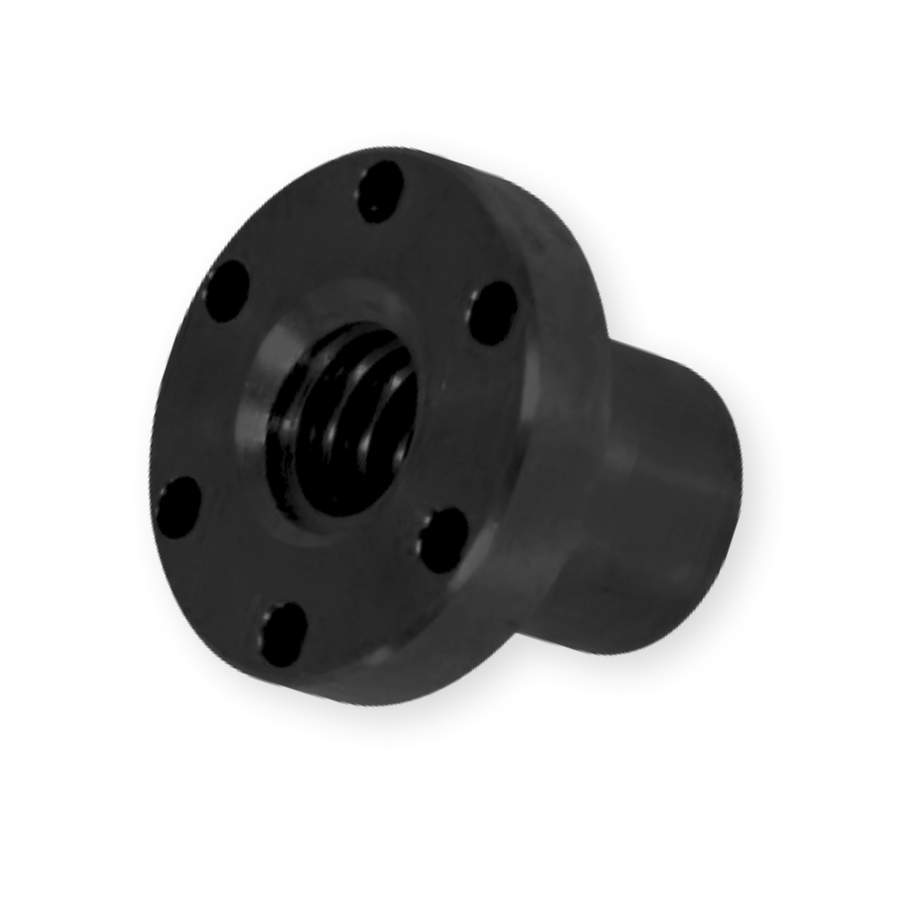

Конструкция и устройство

Деталь представляет собой монолитный корпус из износостойкого нейлона с отформованным опорным буртом. Внутренний профиль выполнен по трапецеидальному стандарту в допуске h4/e7, что обеспечивает плотное сопряжение с валом и минимизирует осевые люфты. Фланцевая часть содержит крепежные отверстия, разнесённые по окружности 38 мм, что повышает жёсткость фиксации и предотвращает радиальные смещения при реверсивных циклах.

• Цельный нейлоновый корпус с встроенными антифрикционными свойствами.
• Резьба 14×3 мм, правое направление, класс точности h4/e7.
• Фланец диаметром 48 мм с отверстиями для монтажа винтами М6.
• Рабочая зона: 28 мм.
• Контактная площадь профиля: 460 мм² для снижения удельного давления на витки.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR143DTECHNIXPRO выделена.

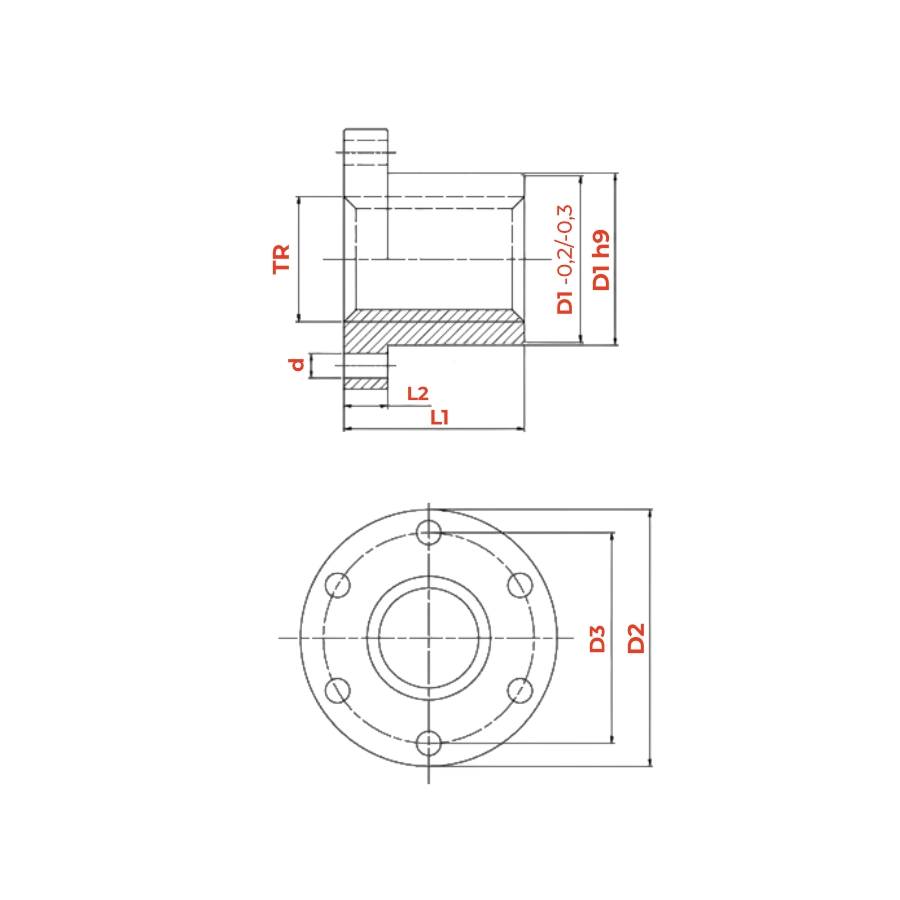

Технические параметры и условия эксплуатации

Компонент спроектирован для работы с валами правого вращения 14×3 мм. Полимерная основа сохраняет скользильные свойства в широком температурном диапазоне, позволяя обслуживать узел без использования технических масел. Усиленный опорный бурт передаёт рабочие усилия непосредственно на базовую плоскость механизма, сохраняя точность траектории перемещения.

• Внутренний диаметр d: 14 мм.
• Шаг профиля: 3 мм.
• Направление: правое.
• Допуск исполнения: h4/e7.
• Посадочный диаметр D1: 28 мм.
• Внешний диаметр фланца D2: 48 мм.
• Диаметр окружности крепежа (PCD): 38 мм.
• Диаметр монтажных отверстий: 6 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 35 мм.
• Площадь контакта витков: 460 мм².
• Материал: нейлон.
• Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.

Применяемость

Гайка PFR143DTECHNIXPRO находит применение в системах с правым ходом, где приоритет отдан снижению массы подвижных частей, бесшумности и отказу от жидких смазочных материалов. Конструкция из композитного полимера оптимальна для механизмов со средними скоростными режимами и повторяющимися циклами.

• Оси точного позиционирования в роботизированных комплексах.
• Приводные модули на шаговых или серводвигателях для конвейерных линий.
• Механизмы вертикальной регулировки в металлообрабатывающих станках.
• Силовые узлы гидравлических и пневматических прессов.
• Лабораторное и дозирующее оборудование с жёсткими требованиями к повторяемости хода.

Аналоги

По габаритным и резьбовым характеристикам компонент PFR143DTECHNIXPRO соответствует стандартным фланцевым гайкам 14×3 мм правого направления. Перед заменой необходимо сверять геометрию посадочных мест и допуски профиля.

Для обеспечения полной взаимозаменяемости рекомендуется сверить чертёж фланца, схему крепления и длину резьбовой части с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально идентифицировать правое направление?
  Витки на торце поднимаются слева направо. Индекс D в маркировке подтверждает правый ход. Спаривание возможно исключительно с валом идентичной нарезки.
• Нужно ли применять смазочные материалы?
  Полиамид обладает самосмазывающейся структурой, поэтому добавление масел не предусмотрено регламентом. В запылённых условиях достаточно регулярной продувки канала сжатым воздухом для удаления абразива.
• Допустимо ли сопряжение с левым винтом 14×3 мм?
  Нет, противоположные направления нарезки исключают механическое взаимодействие. Профиль вала и гайки должен строго совпадать по handedness.
• Какой температурный режим является рабочим?
  Эксплуатация разрешена в диапазоне от -20 до +80 °С. Длительный нагрев выше верхнего предела вызывает пластификацию полимера и потерю кинематической точности. Для термонагруженных узлов требуются металлические аналоги.
