О товаре
Жёсткая соединительная муфта RC16-C TECHNIX — компактная цилиндрическая муфта для жёсткого соединения двух соосных валов в приводах, позиционирующих узлах и механизмах автоматизации. Обеспечивает безлюфтовую передачу крутящего момента при высокой частоте вращения и стабильной центровке валов.

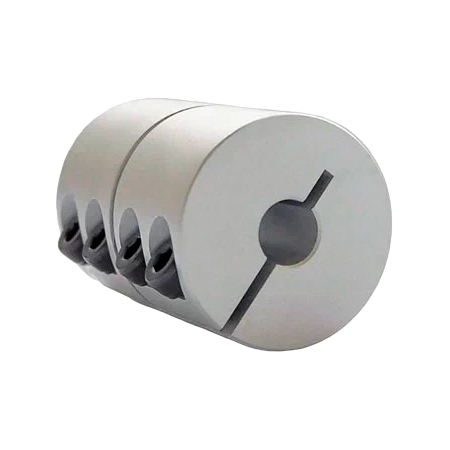

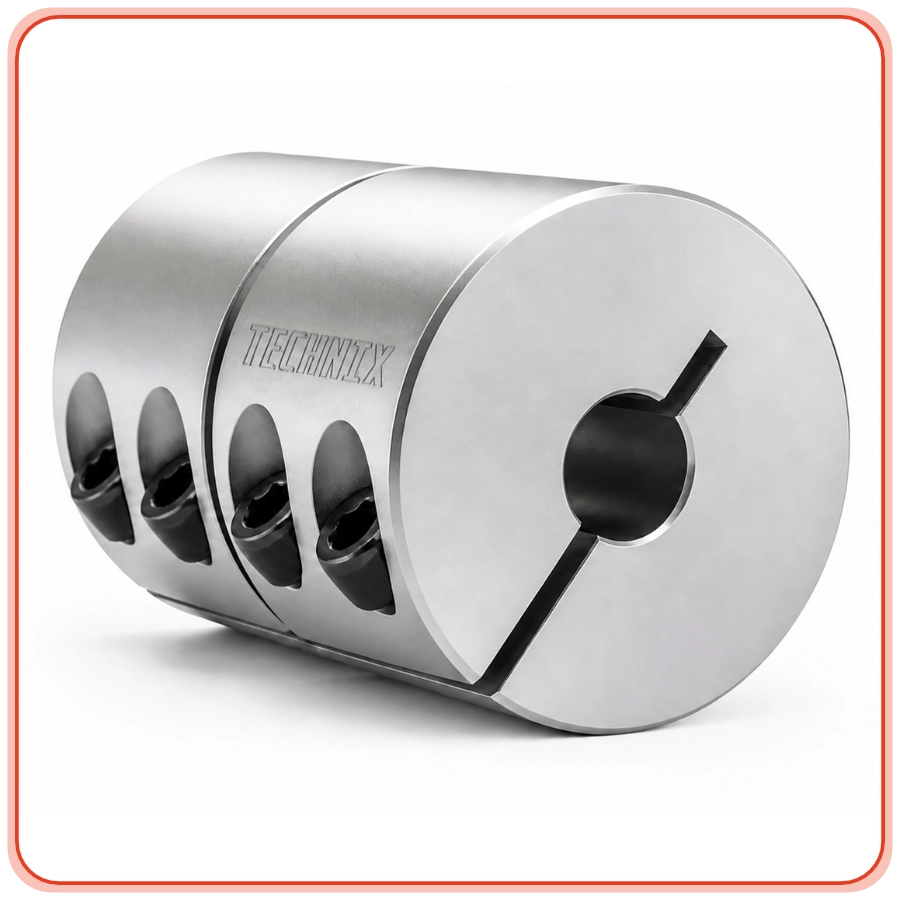

Муфта RC конструктивно выполнена в виде цельного алюминиевого цилиндра со сквозным отверстием под вал и зажимным креплением через винты на разрезном корпусе. Соединение не содержит упругих элементов, не компенсирует несоосность и вибрации и применяется там, где уже обеспечена точная центровка валов.
Расшифровка артикула
Обозначение RC16C фиксирует тип муфты, её типоразмер и способ крепления к валу. Корректная расшифровка артикула помогает подобрать подходящий диаметр посадки и обеспечить надёжное соединение валов в составе привода.
- RC — серия жёстких соединительных муфт для соосных валов с высокой жёсткостью при кручении.
- 16 — номинальный наружный диаметр муфты и типоразмер по габариту корпуса.
- C — зажимное (клеммное) исполнение: муфта стягивается винтами вдоль разрезов корпуса.
Полное обозначение для заказа: RC16C. При подборе учитывайте диаметр отверстия под вал, диапазон допустимых диаметров расточки и требуемый запас по крутящему моменту.
Конструкция и устройство

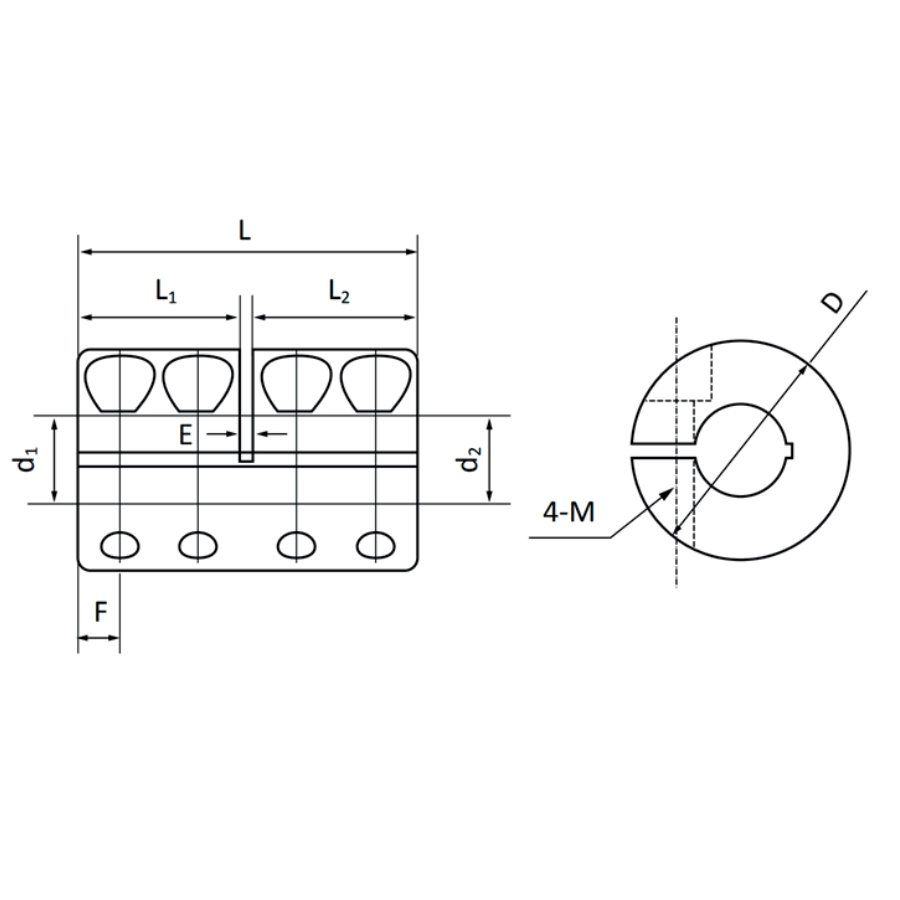

Муфта RC16-C представляет собой сплошной цилиндрический корпус из алюминиевого сплава со сквозным отверстием под вал и разрезами для зажимного крепления. Стяжные винты с метрической резьбой притягивают половины корпуса, создавая равномерный обжим вала по окружности и обеспечивая надёжную передачу момента без проскальзывания.
- Цельный корпус муфты из алюминиевого сплава с высокой коррозионной стойкостью.
- Сквозное цилиндрическое отверстие под вал с возможностью расточки под требуемый диаметр.
- Разрезной зажимной узел с винтами, формирующий обжимное соединение на валу.
- Компактная длина корпуса для применения в стеснённых монтажных зонах.
- Жёсткое соединение без эластичных элементов и компенсационных вставок.
Размерный ряд серии RC
Ниже приведена таблица основных типоразмеров жёстких муфт серии RC, представленных в ассортименте TECHNIX. Текущий товар RC16-C выделен.
Технические параметры и условия эксплуатации
Муфта RC16-C предназначена для передачи крутящего момента между двумя соосными валами с минимальным люфтом и высокой жёсткостью при кручении. Алюминиевый корпус снижает инерцию узла, а зажимное соединение на винтах обеспечивает надёжную фиксацию вала при соблюдении рекомендуемых значений момента затяжки и частоты вращения.
- Тип муфты: жёсткая, зажимная (серия RC).
- Материал корпуса: алюминиевый сплав.
- Длина муфты: 16 мм.
- Наружный диаметр: 16 мм.
- Диапазон диаметров отверстия под вал: от 5 до 6 мм.
- Тип крепления к валу: зажимные винты с резьбой M2,5.
- Номинальный крутящий момент: до 0,3 Н·м.
- Максимальный крутящий момент: до 0,6 Н·м.
- Допустимая частота вращения: до 20 000 об/мин при правильной центровке валов.
- Рекомендуемые условия эксплуатации: жёсткая центровка валов, отсутствие ударных нагрузок, соблюдение момента затяжки винтов и контроль состояния посадочных поверхностей.
Применяемость
Жёсткая муфта RC16-C применяется в компактных приводах, где критичны точная центровка валов и минимальный люфт при передаче момента. Типичные области применения — соединение валов двигателей с ходовыми винтами, валами датчиков и промежуточными валами в системах автоматизации.
- Приводы малогабаритных станков и установок с ЧПУ.
- Линейные модули и компактные позиционирующие оси.
- Соединение валов шаговых и сервоприводов с винтами и валами механизмов.
- Передача момента на валы датчиков, энкодеров и измерительных узлов.
- Приводы лабораторного, испытательного и специализированного оборудования при жёсткой центровке валов.
Аналоги
По типу и типоразмеру муфта RC16-C относится к распространённым жёстким зажимным муфтам с наружным диаметром 16 мм и диапазоном расточки 5–6 мм. Ниже приведены примеры типовых аналогов у зарубежных производителей, близких по назначению и основным параметрам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом проверьте диаметр валов и их соосность, очистите посадочные поверхности от загрязнений. Муфту надевают на валы до требуемого положения и равномерно затягивают зажимные винты, соблюдая рекомендуемый момент затяжки, чтобы обеспечить надёжную фиксацию без перекосов.
Жёсткая муфта серии RC не предназначена для компенсации радиальной или угловой несоосности. Для предотвращения перегрузки подшипников и преждевременного износа рекомендуется обеспечивать точную центровку валов и использовать компенсирующие муфты, если допускаются смещения.
RC16-C не содержит упругих вставок и соединяет валы напрямую, обеспечивая высокую жёсткость и минимальный люфт. Эластичные муфты частично гасят вибрации и компенсируют небольшие смещения, но имеют меньшую жёсткость при кручении и иной диапазон допустимых нагрузок.
О необходимости замены могут свидетельствовать следы проворота на валу, повреждения посадочной поверхности, сорванная резьба винтов или изменение работы привода (рывки, нестабильность позиционирования). В таких случаях рекомендуется осмотреть узел и при необходимости заменить муфту на новую.
Срок службы зависит от нагрузки, частоты вращения, качества центровки и условий эксплуатации. При корректном монтаже, соблюдении момента затяжки и отсутствии ударных нагрузок муфта рассчитана на длительную работу без регламентного обслуживания, требуя только периодического контроля состояния крепёжных соединений.
