О товаре
Жёсткая соединительная муфта RC30-C TECHNIX — цилиндрическая зажимная муфта для соединения соосных валов в приводах повышенной мощности. Обеспечивает передачу большого крутящего момента без люфта и деформации соединения при условии точной центровки валов.

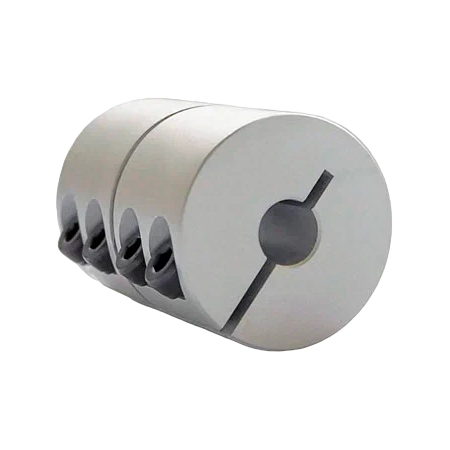

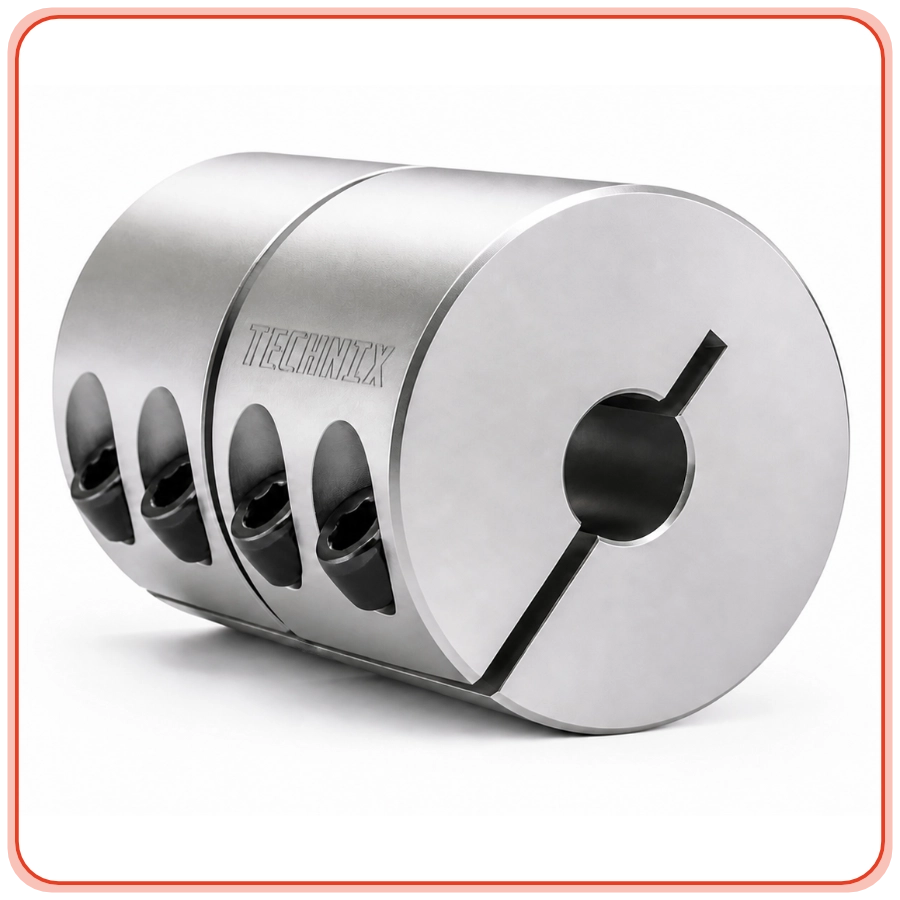

Муфта RC30-C конструктивно представляет собой цельный алюминиевый цилиндр со сквозным отверстием под вал и разрезным корпусом, стягиваемым винтами M4. Соединение не имеет упругих вставок, не компенсирует несоосность и вибрации и применяется в жёстких кинематических схемах, где геометрия валов уже выверена.
Расшифровка артикула
Обозначение RC30C показывает принадлежность муфты к серии жёстких втулочных соединений и указывает её типоразмер по наружному диаметру и исполнению. Это облегчает выбор при проектировании приводов и подборе замены.
- RC — серия жёстких соединительных муфт для соосных валов с высокой жёсткостью при кручении.
- 30 — номинальный наружный диаметр муфты 30 мм и типоразмер по габариту корпуса.
- C — зажимное исполнение с затяжкой винтов через разрезы корпуса.
Полное обозначение для заказа: RC30C. При подборе учитывайте диаметр отверстий под валы, требуемый крутящий момент и допустимую частоту вращения.
Конструкция и устройство

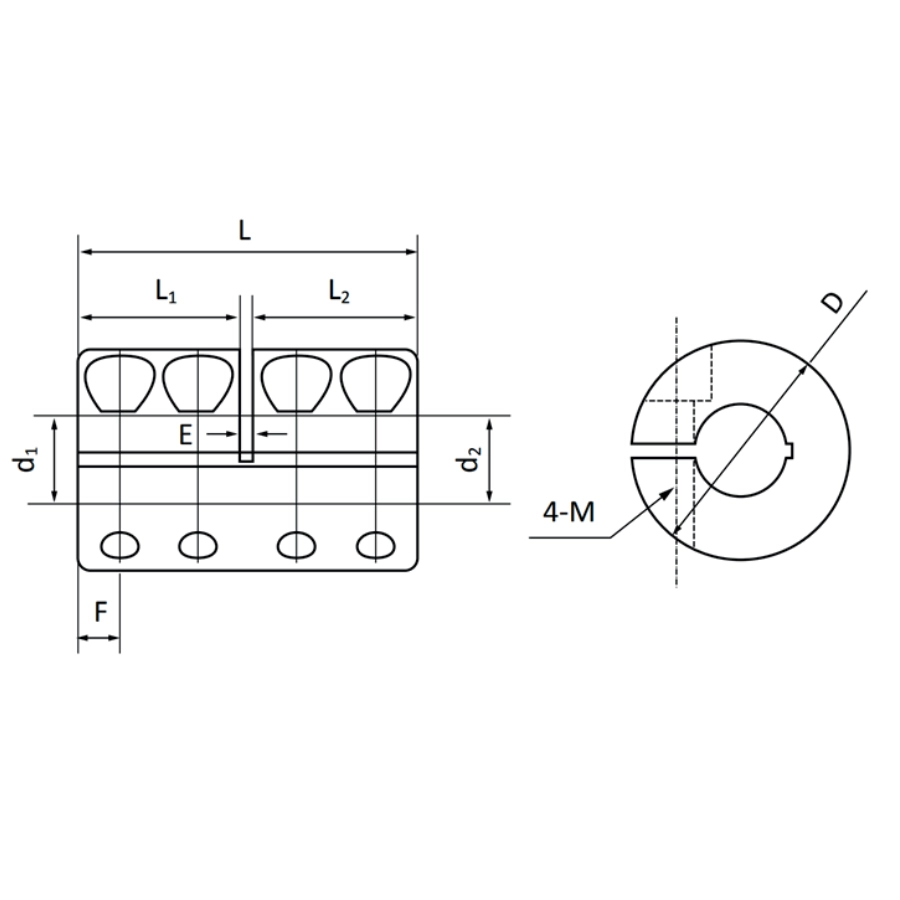

Муфта RC30-C представляет собой сплошной цилиндрический корпус из алюминия со сквозным отверстием под вал и двумя посадочными зонами L1 и L2 по 21 мм каждая.[web:51][web:55] Разрезной корпус и винты M4 создают равномерный радиальный обжим, надёжно фиксируя валы по всей длине посадки.
- Цельная втулочная конструкция из алюминиевого сплава с хорошей коррозионной стойкостью и умеренным весом.
- Сквозное отверстие под валы с длиной посадки 21 мм с каждой стороны.
- Разрезной корпус с зажимными винтами M4 по боковой поверхности.
- Наружный диаметр 30 мм и длина 44 мм для работы с повышенным крутящим моментом.
- Жёсткое соединение без эластичных элементов, не компенсирующее смещения или перекосы валов.
Размерный ряд серии RC
Ниже приведена таблица основных типоразмеров жёстких муфт серии RC, представленных в ассортименте TECHNIX. Текущий товар RC30-C выделен.
Технические параметры и условия эксплуатации
Муфта RC30-C предназначена для передачи повышенного крутящего момента между двумя соосными валами при частоте вращения до 14 000 об/мин. Жёсткая конструкция обеспечивает высокую точность работы привода и устойчивость к крутильным деформациям при условии точной центровки.
- Тип муфты: жёсткая, втулочная, зажимная (серия RC).
- Материал корпуса: алюминий.
- Длина муфты: 44 мм.
- Наружный диаметр: 30 мм.
- Диапазон диаметров отверстия под вал: от 8 до 12 мм (в зависимости от исполнения).
- Глубина отверстий L1/L2: по 21 мм.
- Размер винта: M4; рекомендуемый момент затяжки 2,5 Н·м.
- Номинальный крутящий момент: 2 Н·м.
- Максимальный крутящий момент: 4 Н·м.
- Допустимая частота вращения: до 14 000 об/мин.
- Рекомендуемые условия эксплуатации: жёсткая центровка валов, отсутствие ударных нагрузок, соблюдение момента затяжки винтов и регулярный контроль состояния посадочных поверхностей.
Применяемость
Жёсткая муфта RC30-C применяется в приводах оборудования, где требуется передача значительного крутящего момента при стабильной геометрии валов. Оптимальна для узлов, в которых важны точное позиционирование и отсутствие упругих деформаций соединения.
- Компрессорные и насосные установки с жёсткой линией вала.
- Приводы станков и тяжёлого промышленного оборудования.
- Транспортировочные и конвейерные системы с повышенным моментом на валу.
- Прецизионные приводы и позиционирующие узлы в автоматике.
- Модернизация существующих приводов с жёсткими муфтами аналогичного типоразмера.
Аналоги
По типу и типоразмеру муфта RC30-C относится к распространённым жёстким зажимным муфтам с наружным диаметром около 30 мм и диапазоном расточки 8–12 мм. Ниже приведены потенциальные аналоги зарубежных производителей, близкие по назначению и основным параметрам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой проверьте диаметр и соосность валов, очистите посадочные участки от загрязнений. Муфту надевают на валы до проектного положения и равномерно затягивают винты M4 с рекомендуемым моментом 2,5 Н·м, контролируя отсутствие перекоса и проворота.
RC30-C является жёсткой муфтой и не компенсирует радиальные, угловые и осевые смещения, а также не гасит вибрации. При наличии несоосности следует использовать компенсирующие муфты или корректировать геометрию установки.
Муфта рассчитана на номинальный момент 2 Н·м и максимальный до 4 Н·м и применяется в приводах станков, транспортных систем, компрессорных и насосных агрегатов, где требуется жёсткое соединение валов.
Замена возможна только при соответствии диаметров валов и допустимых нагрузок, а также при наличии места под больший диаметр и длину муфты. Рекомендуется ориентироваться на крутящий момент и габаритные ограничения узла.
Периодически проверяйте момент затяжки винтов, отсутствие следов проскальзывания и деформаций посадочных поверхностей. При обнаружении износа или повреждений муфту следует заменить для сохранения точности и надёжности работы привода.
