Артикул:
BC32CTECHNIX
Характеристики
Наружный диаметр D, мм
—
32
Серия
—
BC
Производитель
—
TECHNIX
Все характеристики
1 806 руб.
/шт 2 006 руб.
Есть в наличии: 134
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара

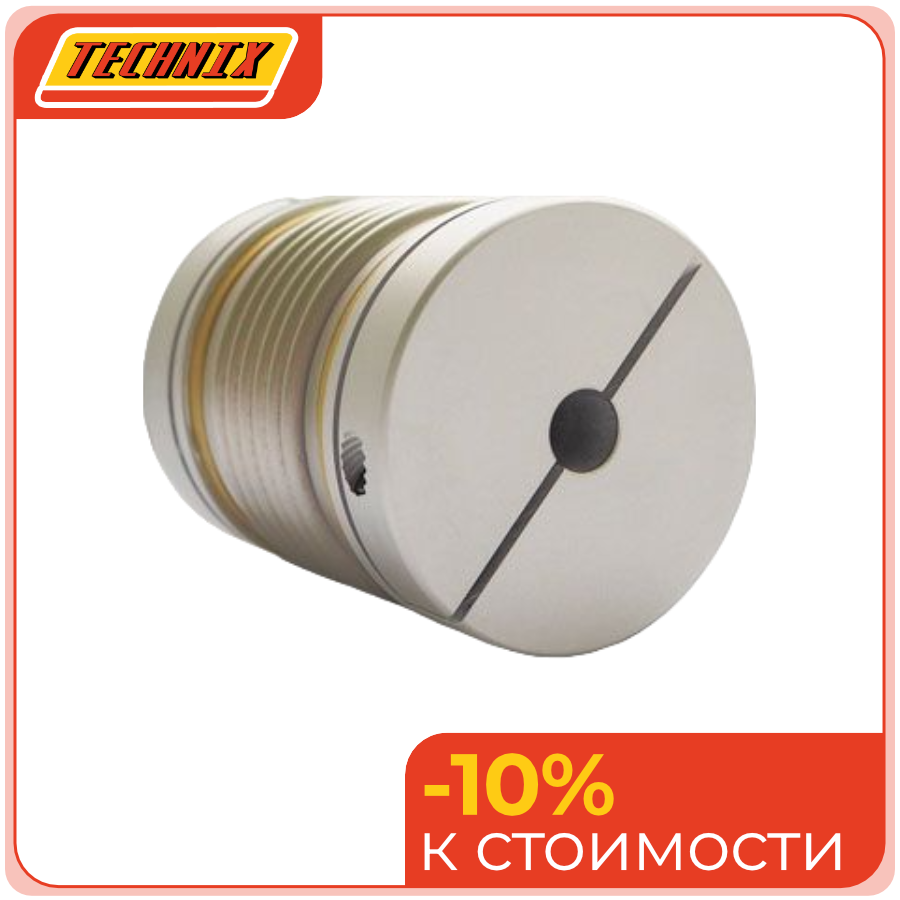

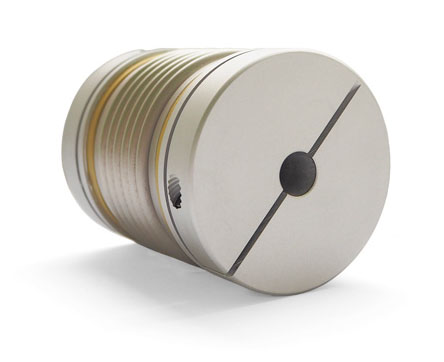

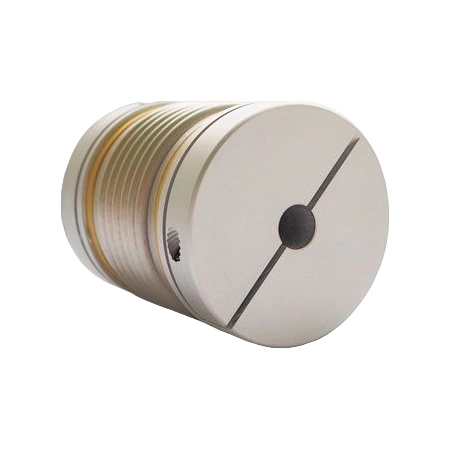

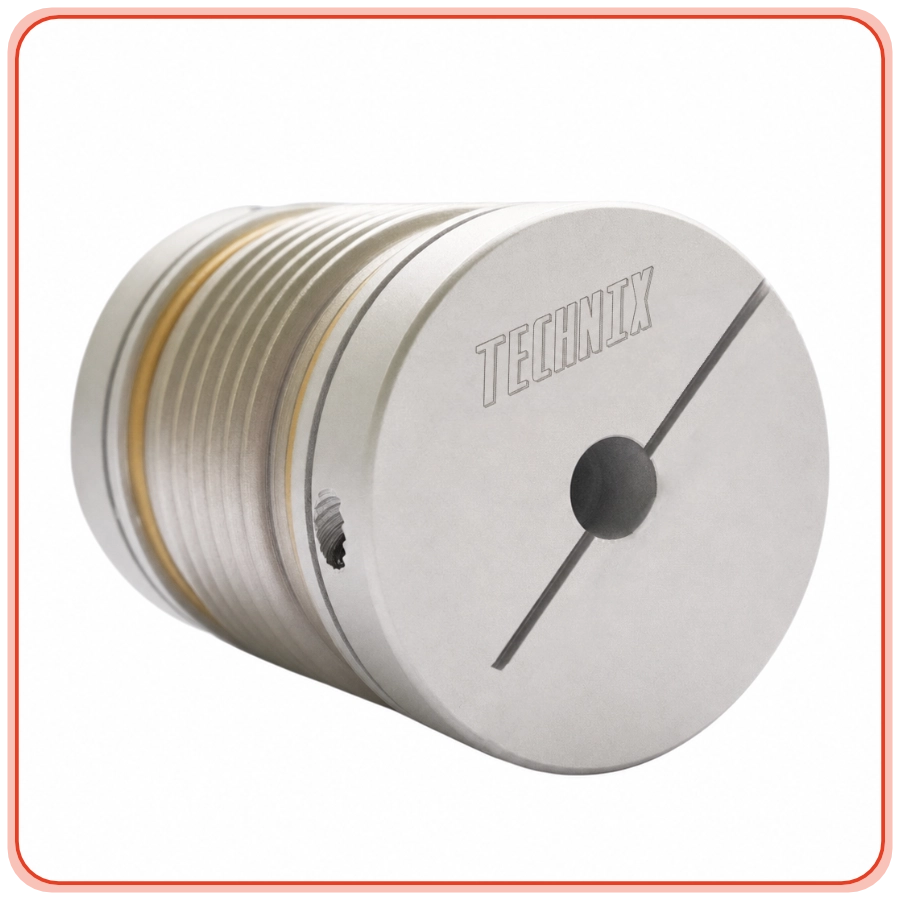

Муфта соединительная BC32-C используется для соединения валов с возможностью передачи крутящего момента в заданном диапазоне значений при определенной скорости вращения. Наличие сильфона - упругой гофрированной оболочки - позволяет сохранить прочность детали при многоразовых деформациях изгиба, растяжениях и сжатиях под воздействием механических напряжений, температур, внутреннего и внешнего давления. Сильфонная муфта обеспечивает высокие показатели жесткости при кручении и изгибе. Имеет простой и надежный монтаж с использованием принципов зажимного соединения, исключая люфты. Нивелирует несоосность в плане компенсации углового, осевого и бокового рассогласования. Это повышает стабильность и эффективность работы производственного оборудования, защищает от повышенного износа и быстрого выхода из строя узловых элементов.
При выборе муфты обращайте внимание на габаритные размеры соединительного элемента, включая минимальный и максимальный диаметр отверстия для посадки на вал.
При выборе муфты обращайте внимание на габаритные размеры соединительного элемента, включая минимальный и максимальный диаметр отверстия для посадки на вал.
Техническая информация (.pdf)
Муфты серии BC...
739,3 кб

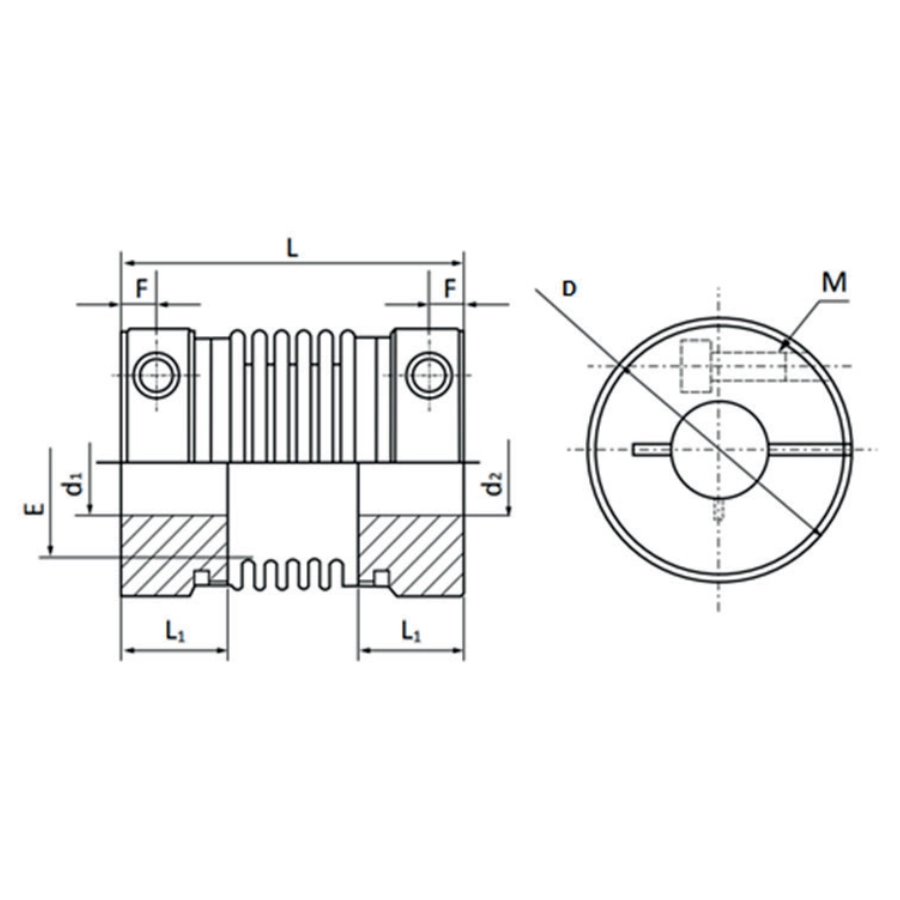

Габариты
Длина L, мм
43
Технические характеристики
Серия
BC
Материал
алюминиевый сплав 7075 (AA7075), нержавеющая сталь 304 (SS304/AISI304)
Наружный диаметр D, мм
32
Расстояние от края до центра винта затяжки F, мм
4,5
Глубина отверстий L1, мм
13
Глубина отверстий L2, мм
13
Минимальный диаметр отверстия, d1 мм
6
Максимальный диаметр отверстия, d2 мм
16
Размер винта M, мм
M3
Номинальный крутящий момент, Н*м
2,5
Максимальный крутящий момент, Н*м
5
Внутренний диаметр муфты E, мм
21
Максимальная частота вращения, об/мин
10000
Статическая жесткость при кручении, Н*м/рад
310
Допустимое отклонение (осевое), мм
50
Допустимое отклонение (радиал.), мм
0,2
Допустимое отклонение (угловое), градусы
2
