О товаре
Жёсткая соединительная муфта RC25-C TECHNIX — втулочная зажимная муфта для соединения соосных валов в приводах с повышенным крутящим моментом. Обеспечивает стабильную передачу момента без люфта и деформации муфты, когда центровка валов выдержана на этапе монтажа.

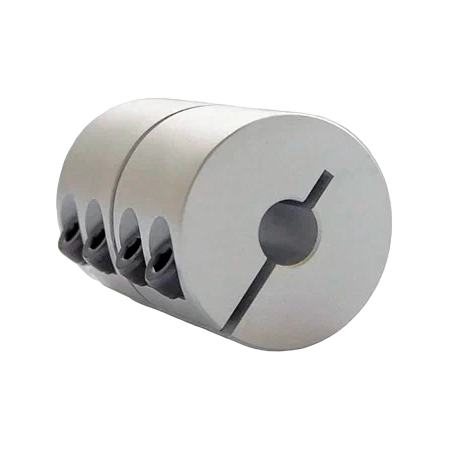

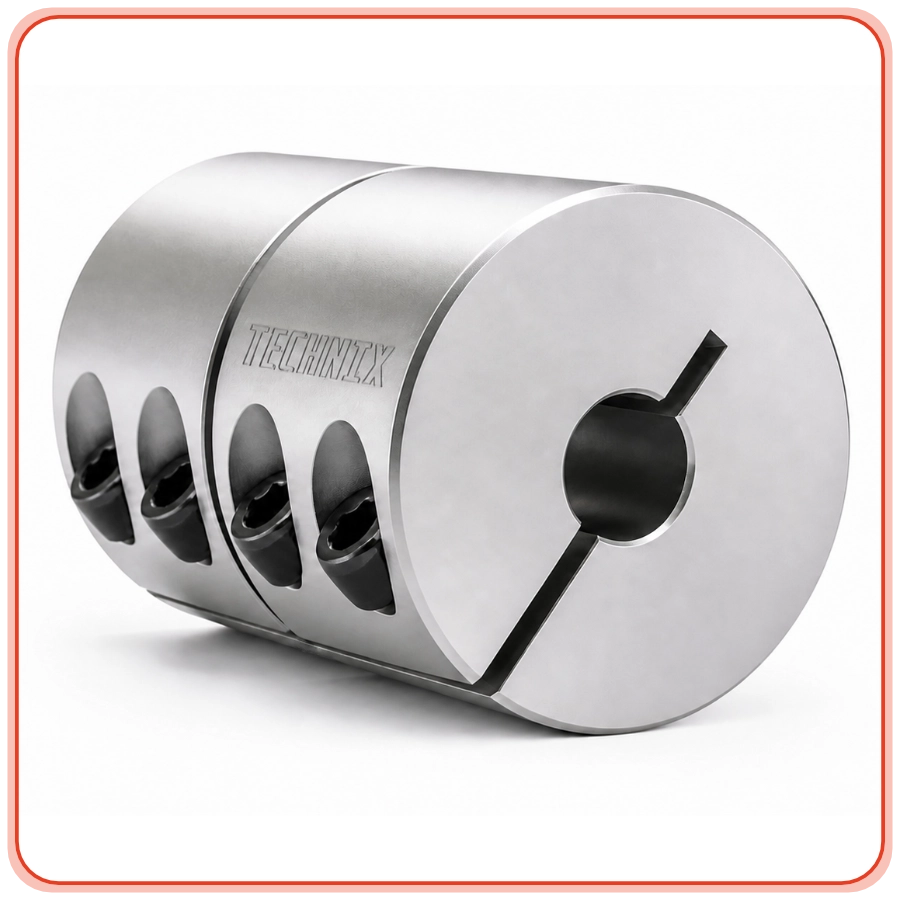

Муфта RC25-C конструктивно представляет собой цельный алюминиевый цилиндр со сквозным отверстием под вал и разрезным корпусом, стягиваемым винтами. Отсутствие эластичных вставок означает, что муфта не компенсирует несоосность и вибрации и предназначена для узлов с жёсткой геометрией валов.
Расшифровка артикула
Обозначение RC25C отражает серию, габарит и зажимное исполнение муфты. Такая маркировка облегчает подбор подходящего типоразмера при проектировании приводов и модернизации оборудования.
- RC — серия жёстких соединительных муфт для соосных валов с высокой жёсткостью при кручении.
- 25 — номинальный наружный диаметр корпуса муфты 25 мм.
- C — зажимное (клеммное) исполнение с затяжкой винтами через разрезы корпуса.
Полное обозначение для заказа: RC25C. При выборе учитывайте диаметр отверстий под валы, требуемый крутящий момент и частоту вращения.
Конструкция и устройство

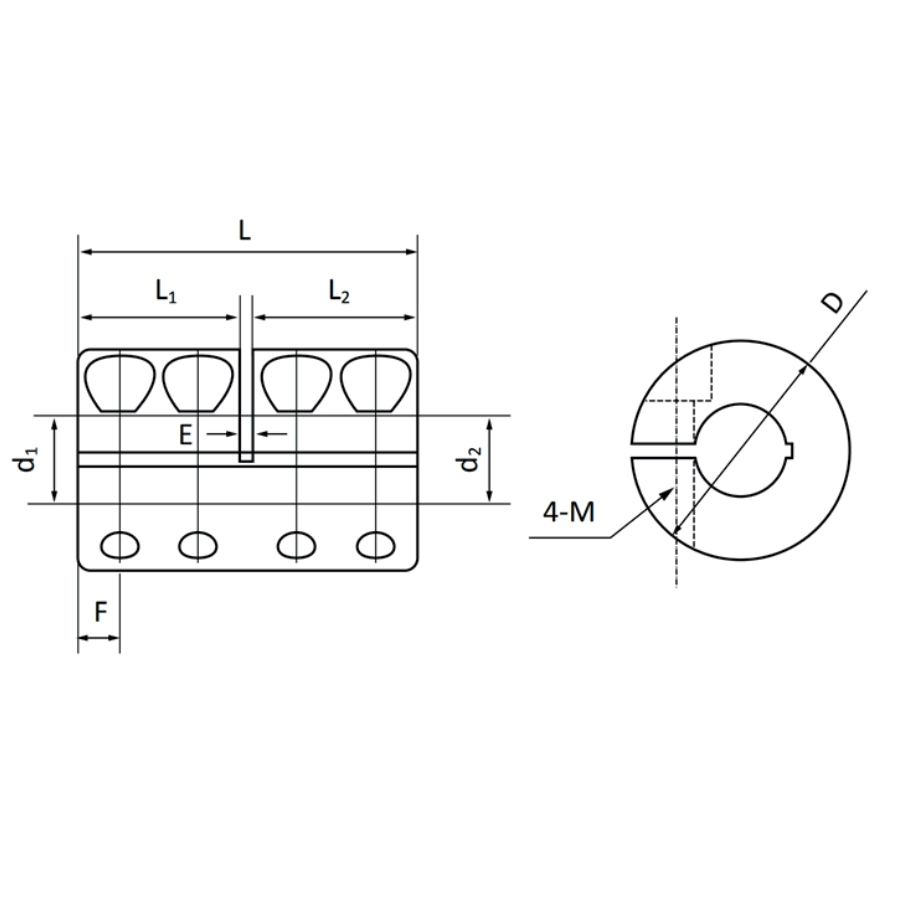

Муфта RC25-C представляет собой цилиндрический корпус из алюминиевого сплава с одним сквозным отверстием под вал и двумя зонами расточки, каждая глубиной 19,5 мм. Разрезной корпус и винты M4 формируют обжимное соединение, равномерно прижимающее вал по окружности.
- Корпус муфты из алюминия с хорошей коррозионной стойкостью и умеренной массой.
- Сквозное отверстие под вал с двумя посадочными зонами L1 и L2 по 19,5 мм.
- Два разреза корпуса и зажимные винты M4 для надёжной фиксации валов.
- Внешний диаметр 25 мм и длина 40 мм для использования в приводах с повышенным моментом.
- Жёсткое соединение без упругих элементов, не компенсирующее смещения и перекосы.
Размерный ряд серии RC
Ниже приведена таблица основных типоразмеров жёстких муфт серии RC, представленных в ассортименте TECHNIX. Текущий товар RC25-C выделен.
Технические параметры и условия эксплуатации
Муфта RC25-C рассчитана на передачу крутящего момента между двумя соосными валами в диапазоне до 2 Н·м при частоте вращения до 16 000 об/мин. Жёсткая конструкция обеспечивает точную кинематику привода при условии корректной центровки валов.
- Тип муфты: жёсткая, зажимная (серия RC).
- Материал корпуса: алюминиевый сплав.
- Длина муфты: 40 мм.
- Наружный диаметр: 25 мм.
- Диапазон диаметров отверстия под вал: от 6 до 10 мм.
- Глубина отверстий L1/L2: по 19,5 мм.
- Размер винта: M4, рекомендуемый момент затяжки 1,5 Н·м.
- Номинальный крутящий момент: 1,0 Н·м.
- Максимальный крутящий момент: 2,0 Н·м.
- Допустимая частота вращения: до 16 000 об/мин.
- Рекомендуемые условия эксплуатации: точная центровка валов, отсутствие ударных нагрузок, соблюдение момента затяжки винтов и контроль состояния посадочных поверхностей.
Применяемость
Жёсткая муфта RC25-C используется в приводах оборудования, где требуется передача повышенного момента при стабильной центровке валов. Подходит для промышленных установок, в которых важны надёжность соединения и устойчивость к крутильным деформациям.
- Приводы станков, упаковочных и транспортных линий.
- Соединение валов двигателей, редукторов и ходовых винтов.
- Механизмы позиционирования и автоматизации с повышенным моментом на валу.
- Оборудование общего машиностроения, где допускается только жёсткая кинематическая схема.
- Замена стандартных жёстких муфт того же типоразмера при модернизации приводов.
Аналоги
По типу и типоразмеру муфта RC25-C относится к распространённым жёстким зажимным муфтам с наружным диаметром 25 мм и диапазоном расточки 6–10 мм.[web:40][web:48] Ниже приведены потенциальные аналоги зарубежных производителей, близкие по назначению и основным параметрам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом проверьте диаметр и соосность валов, очистите посадочные участки от загрязнений. Муфту надевают на валы до проектного положения и равномерно затягивают винты M4 с рекомендуемым моментом, контролируя отсутствие перекоса и смятия кромок.
RC25-C является жёсткой муфтой и не компенсирует радиальные, угловые и осевые смещения, а также не гасит вибрации. При наличии несоосности следует использовать компенсирующие муфты или корректировать геометрию установки.
Муфта рассчитана на номинальный момент 1 Н·м и максимальный до 2 Н·м, что делает её подходящей для приводов оборудования средней мощности, упаковочных и транспортных линий, а также приводов станков с жёсткой кинематикой.
Замена возможна при условии соответствия диаметров валов и допустимых нагрузок. При подборе рекомендуется ориентироваться на крутящий момент и габаритные ограничения механизма.
Рекомендуется периодически проверять затяжку винтов, отсутствие следов проворота и повреждений посадочных поверхностей. При выявлении износа или деформаций муфта подлежит замене для сохранения точности работы привода.
