Жёсткая соединительная муфта RC20-C TECHNIX — цилиндрическая зажимная муфта для надёжного соединения соосных валов в приводах средней мощности. Обеспечивает жёсткую передачу крутящего момента без люфта и подходит для силовых узлов, где заранее выдержана точная центровка валов.
Муфта RC20-C выполнена в виде цельного алюминиевого цилиндра со сквозным отверстием под вал и разрезным корпусом, стягиваемым винтами. Отсутствие упругих элементов означает, что муфта не компенсирует несоосность и вибрации, а работает в системах с точной геометрией и жёсткой опорой валов.
Расшифровка артикула
Обозначение RC20C указывает на серию, габарит и зажимное исполнение муфты. Такая маркировка упрощает подбор нужного типоразмера при проектировании и модернизации приводов.
- RC — серия жёстких соединительных муфт для соосных валов с высокой жёсткостью при кручении.
- 20 — номинальный наружный диаметр муфты 20 мм и типоразмер по габариту корпуса.
- C — зажимное (клеммное) исполнение с затяжкой винтами через разрезы корпуса.
Полное обозначение для заказа: RC20C. Важно учитывать диапазон диаметров отверстия под вал, момент, частоту вращения и требуемый запас по нагрузке.
Конструкция и устройство

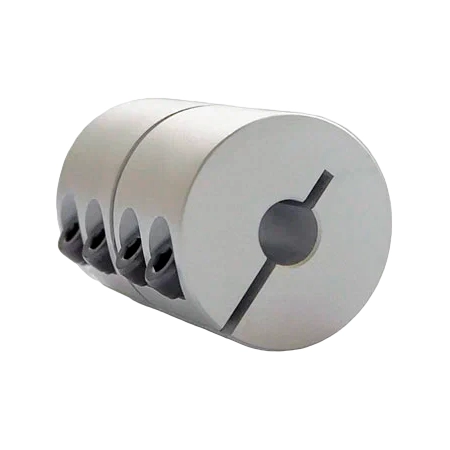

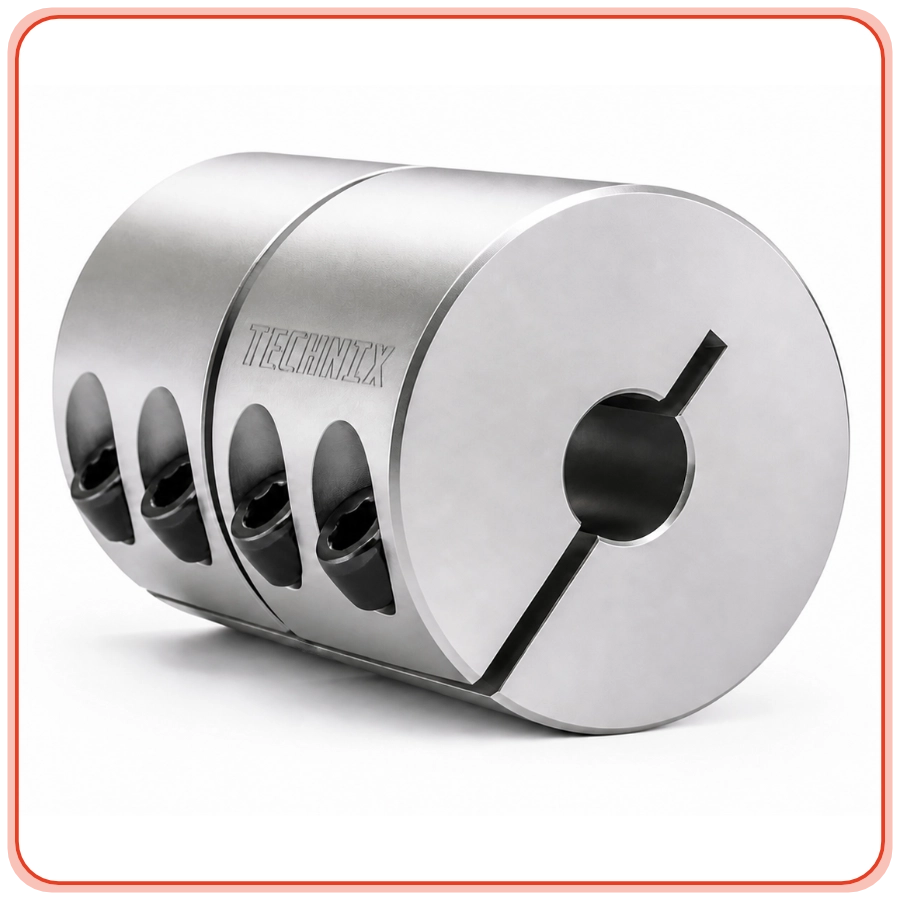

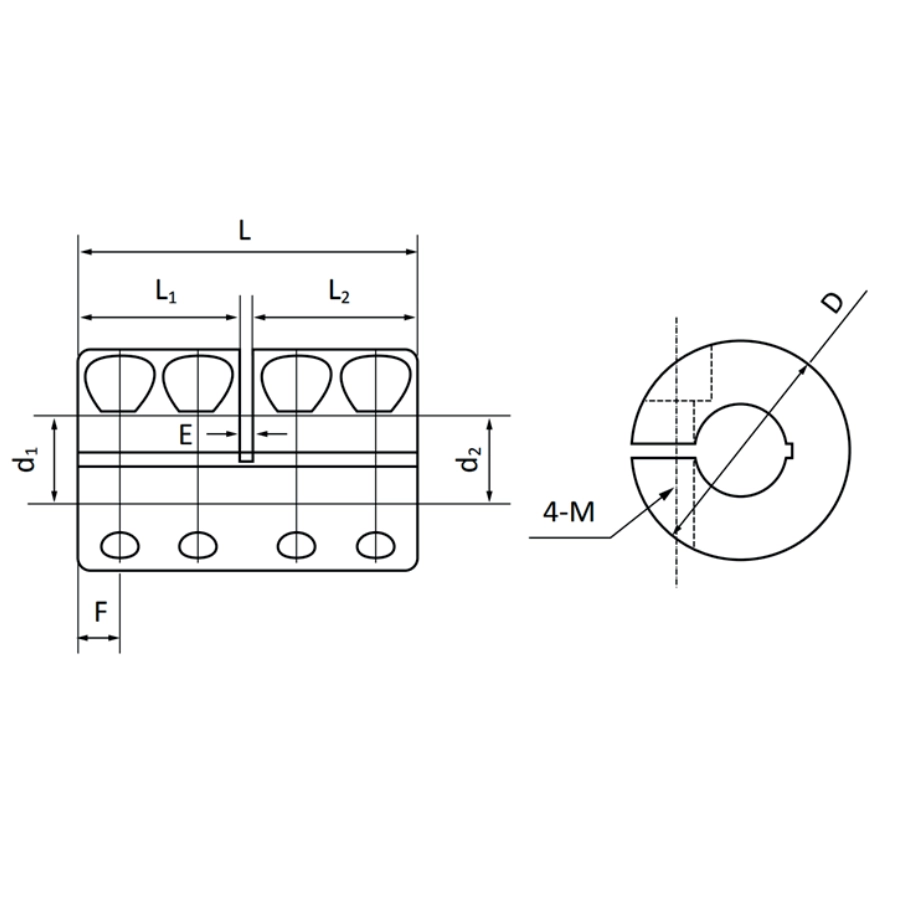

Муфта RC20-C представляет собой сплошной цилиндрический корпус из алюминия с одним сквозным отверстием под вал и двумя разрезами для обжимного крепления. Винты с резьбой M3 создают радиальный обжим, надёжно фиксируя вал по всей длине посадки и обеспечивая передачу момента без проскальзывания.
- Цельная втулочная конструкция из алюминиевого сплава с коррозионной стойкостью.
- Сквозное цилиндрическое отверстие с глубиной посадки до 14,7 мм на каждый вал.[web:26][web:29]
- Два участка расточки под валы с минимальным и максимальным диаметрами 5 и 8 мм.[web:26][web:29]
- Разрезной корпус с зажимными винтами M3 по боковой поверхности.[web:26][web:17]
- Жёсткое соединение без эластичных элементов и компенсации смещений.
Размерный ряд серии RC
Ниже приведена таблица основных типоразмеров жёстких муфт серии RC, представленных в ассортименте TECHNIX. Текущий товар RC20-C выделен.
Технические параметры и условия эксплуатации
Муфта RC20-C рассчитана на передачу момента между двумя соосными валами при повышенной нагрузке и частоте вращения до 16 000 об/мин.[web:26][web:33] Жёсткая схема соединения подходит для силовых узлов, где важны точность позиционирования и отсутствие люфта.
- Тип муфты: жёсткая, зажимная (серия RC).[web:26][web:30]
- Материал корпуса: алюминий.[web:26][web:27]
- Длина муфты: 30 мм.[web:26][web:27]
- Наружный диаметр: 20 мм.[web:26][web:34]
- Диапазон диаметров отверстия под вал: от 5 до 8 мм.[web:26][web:29]
- Глубина отверстий L1/L2: по 14,7 мм на сторону.[web:26][web:29]
- Размер винта: M3, рекомендуемый момент затяжки 1 Н·м.[web:26][web:17]
- Номинальный крутящий момент: 0,5 Н·м.[web:17][web:26]
- Максимальный крутящий момент: 1,0 Н·м.[web:17][web:26]
- Допустимая частота вращения: до 16 000 об/мин при корректной центровке.[web:17][web:26]
- Рекомендуемые условия эксплуатации: точная центровка валов, отсутствие ударных нагрузок, соблюдение момента затяжки винтов и регулярный контроль состояния посадочных поверхностей.
Применяемость
Жёсткая муфта RC20-C применяется в приводах компрессоров, прецизионных механизмах, транспортировочных системах и станках, где требуется надёжное соединение валов без деформации соединительного элемента.[web:26][web:33] Оптимальна для узлов, в которых геометрия валов выдержана при монтаже и эксплуатации.
- Компрессорные установки и насосные агрегаты с жёсткой линией вала.[web:26]
- Приводы станков и специализированного оборудования в машиностроении.[web:26][web:35]
- Транспортировочные и конвейерные системы с приводами на валу.[web:26]
- Прецизионные приводы в автоматике и системах позиционирования.[web:26][web:37]
- Связка двигателей, датчиков, валов редукторов и исполнительных механизмов при условии точной центровки.
Аналоги
По типу и типоразмеру муфта RC20-C относится к распространённым жёстким зажимным муфтам с наружным диаметром 20 мм и диапазоном расточки 5–8 мм.[web:17][web:26] Ниже приведены потенциальные аналоги зарубежных производителей, близкие по назначению и основным параметрам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой необходимо проверить диаметр валов, их соосность и состояние поверхностей. Муфту надевают на валы до требуемого положения и равномерно затягивают винты M3 с заданным моментом, исключая перекос и смятие посадочных участков.
Муфта RC20-C относится к жёстким и не компенсирует радиальную, угловую или осевую несоосность. При наличии смещений рекомендуется применять компенсирующие муфты или корректировать геометрию установки.
