О серии
Серия RGR применяется в тех случаях, когда стандартные шариковые линейные направляющие уже не дают нужного запаса по нагрузке, моментной жёсткости и ресурсу. Такие профильные рельсы востребованы в станкостроении, тяжёлых осях ЧПУ, промышленных порталах, координатных столах, автоматических линиях и других системах линейного перемещения, где на первый план выходят точность, долговечность и сопротивление ударным нагрузкам.
За счёт роликовой схемы направляющие RGR хорошо работают в оборудовании с высокими динамическими нагрузками, частыми циклами разгона и торможения, большими массами подвижных частей и повышенными требованиями к виброустойчивости. Это особенно важно для фрезерных станков с ЧПУ, обрабатывающих центров, портальных систем, плазменных и лазерных комплексов, а также для тяжёлой автоматизации, где критична жёсткость линейного узла.
В линейных направляющих RGR в качестве тел качения используются ролики, а профиль рельса и дорожки качения спроектированы под угол контакта 45°, что обеспечивает повышенную жёсткость и воспринимаемость нагрузок во всех четырёх направлениях. Линейный характер контакта ролика с дорожкой позволяет существенно снизить упругую деформацию по сравнению с шариковыми направляющими и, при сопоставимом типоразмере, получить более высокую статическую и динамическую грузоподъёмность — базовый динамический диапазон для серии RG/ RGR в каталожных данных начинается примерно от 11–12 кН и достигает 250–270 кН в старших размерах. Такая конструкция ориентирована на высокоточное и высоконагруженное оборудование, где требуется большая жёсткость узла линейного перемещения и длительный ресурс при многомиллионных циклах работы.
Назначение
Основное назначение линейных направляющих RGR — обеспечить высокоточную линейную опору для перемещения каретки по рельсу в системах, где на узел действуют большие нагрузки, а требования к жёсткости и повторяемости перемещений выше, чем может дать шариковая направляющая. Такие направляющие используются как базовый элемент для построения осей ЧПУ, портальных систем, линейных модулей, тяжёлых столов позиционирования и промышленных приводов.
- Обеспечение жёсткого и плавного линейного перемещения каретки по рельсу при сверхвысоких нагрузках и длительной непрерывной работе.
- Снижение прогиба и деформаций узла линейного перемещения за счёт линейной контактной поверхности роликов и высокой моментной жёсткости.
- Повышение точности позиционирования оборудования, включая станки с ЧПУ, тяжёлые модули и автоматические линии.
- Реализация компактных, но высоконагруженных осей, где важно сочетание высокой несущей способности, виброустойчивости и ограниченного монтажного пространства.
Конструкция

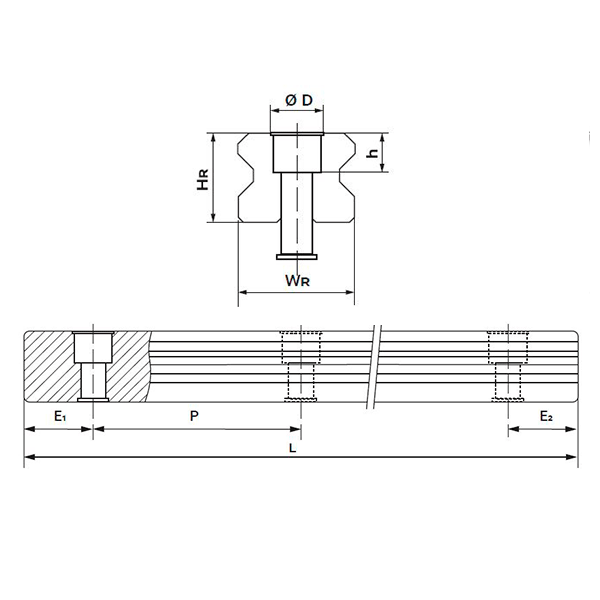

Конструктивно направляющая RGR представляет собой закалённый стальной профильный рельс с прецизионно обработанными дорожками качения и отдельную каретку, внутри которой расположены цилиндрические ролики в четыре ряда. Каретка и рельс являются разными элементами узла линейного перемещения: рельс фиксируется на станине, плите или несущей базе, а каретка крепится к подвижной части механизма и перемещается вдоль рельса.
- Четырёхрядная роликовая схема обеспечивает высокую грузоподъёмность и стабильную работу при нагрузках в разных направлениях.
- Профильный рельс из закалённой стали рассчитан на длительную эксплуатацию в условиях интенсивной работы и циклических нагрузок.
- Ролики формируют увеличенную зону контакта по сравнению с шариками, что снижает контактные напряжения и повышает жёсткость.
- Каретки имеют стандартные присоединительные размеры для монтажа на оси, столы, порталы и другие узлы линейной механики.
- Система уплотнений и каналы подачи смазки помогают продлить ресурс направляющей и сохранить плавность хода.
Преимущества
- Сверхвысокая жёсткость и грузоподъёмность по сравнению с шариковыми направляющими аналогичного типоразмера.
- Повышенная точность перемещения и лучшая стабильность геометрии оси при переменных нагрузках.
- Высокая моментная жёсткость, важная для портальных конструкций, тяжёлых кареток и длинных пролётов.
- Устойчивость к вибрациям, ударным воздействиям и интенсивным циклам работы в составе станков ЧПУ и автоматизированных систем.
- Увеличенный ресурс узла линейного перемещения при правильном монтаже, смазке и подборе типоразмера.
- Совместимость с распространённой промышленной системой обозначений серии RG, что упрощает подбор замены и аналогов.
Применение
Линейные направляющие RGR применяются в оборудовании, где требуется высокая жёсткость, грузоподъёмность и точность линейного перемещения. Это особенно актуально для тяжёлых осей, длинных рабочих ходов, массивных порталов и систем, работающих в непрерывном цикле.
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ, включая фрезерные станки, обрабатывающие центры и портальные машины.
- Линейные модули, координатные столы, тяжёлые оси подачи, системы автоматизации и роботизированные комплексы.
- Плазменные, лазерные и сварочные комплексы, где важна устойчивость направляющих к вибрациям и динамическим нагрузкам.
- Измерительные и испытательные стенды, для которых критичны жёсткость, плавность хода и повторяемость позиционирования.
- Проекты модернизации промышленного оборудования, где требуется замена шариковых направляющих на роликовые рельсовые системы повышенной нагрузки.
Для выбора оптимального решения важно учитывать не только типоразмер рельса, но и конфигурацию каретки, класс точности, преднатяг, условия эксплуатации и требования к совместимости с другими элементами узла — линейными направляющими других серий и аналогами профильных направляющих.
Модельный ряд
В линейке TECHNIX представлены направляющие RGR серии RG с типоразмерами для различных задач — от компактных осей до тяжёлых промышленных порталов. Подбор выполняется по ширине рельса, длине, классу точности, типу отверстий и совместимой роликовой каретке.
При подборе конкретного обозначения рельса рекомендуется учитывать правила расшифровки артикула, длину направляющей, тип крепёжных отверстий, точностной класс и совместимость с нужной кареткой. Для замены существующего решения можно также использовать таблицу аналогов линейных направляющих и таблицу расшифровок рельс.
Как заказать и купить линейные направляющие RGR
В TECHNIX вы можете заказать и купить линейные направляющие RGR серии RG с поставкой по Санкт-Петербургу и всей России, включая подбор длины рельса, типоразмера, класса точности и совместимых роликовых кареток. Для корректного выбора рекомендуем заранее подготовить технические параметры вашего узла линейного перемещения.
- Укажите требуемый типоразмер рельса RGR, длину направляющей и нужный класс точности.
- Опишите схему крепления рельса и каретки: база монтажа, шаг отверстий, ограничения по высоте и ширине узла.
- Сообщите расчётные нагрузки, моменты, скорости перемещения, ускорения и характер работы оборудования.
- Если требуется аналог, подготовьте обозначение исходной направляющей и проверьте совместимость по таблице аналогов без включения бренда TECHNIX в список аналогов.
- Для более точного подбора желательно приложить чертёж, фото существующего узла или спецификацию проекта.
Для комплексного решения задачи рекомендуем также перейти в раздел линейные направляющие и изучить материалы в базе знаний TECHNIX по подбору, монтажу и замене профильных рельсовых систем.
