Гайка ШВП – это основной элемент шарико-винтовой передачи, обеспечивающий точное и стабильное преобразование вращательного движения в линейное с минимальными потерями на трение.
Общие характеристики
Гайка шарико-винтовой передачи относится к узлам линейного привода. Работает в паре с винтом за счет циркуляции тел качения. Ее назначение – обеспечивать точную и стабильную передачу усилия между вращающимся элементом и подвижной частью механизма при минимальном сопротивлении движению.

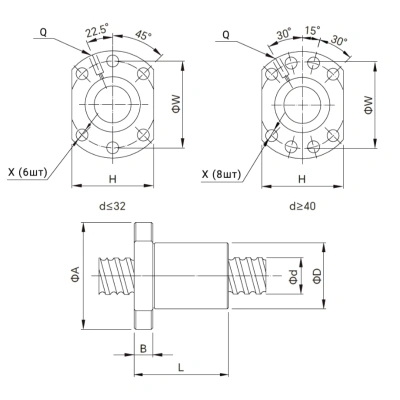

Конструктивно элемент представляет собой корпус цилиндрического или фланцевого типа с винтовыми дорожками, соответствующими профилю сопряженного винта. Внутри дорожек перемещаются шарики диаметром 1–10 мм из закаленной стали или керамики. Использование трения/качения вместо скольжения повышает КПД передачи, снижает износ и увеличивает ресурс всей шарико-винтовой пары.
Серии ШВП передач
В зависимости от конструкции применяются гайки с внутренними и внешними рециркуляторами шариков. Тип рециркуляции влияет на габариты узла, плавность хода и допустимую нагрузку.
Наиболее распространены серии:

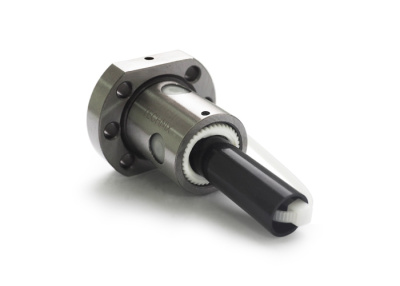

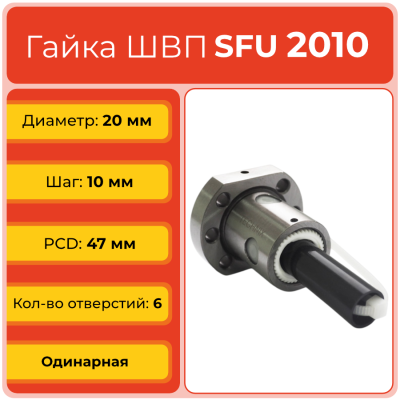

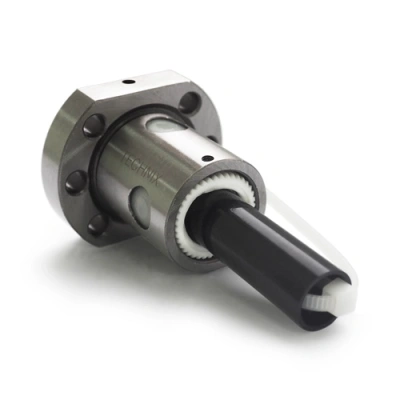

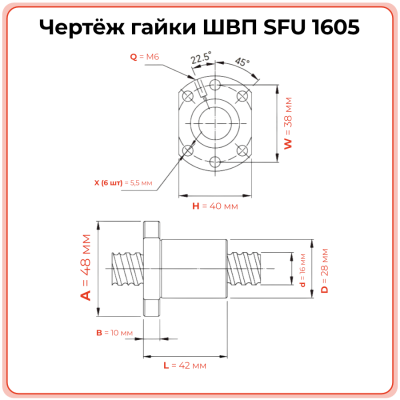

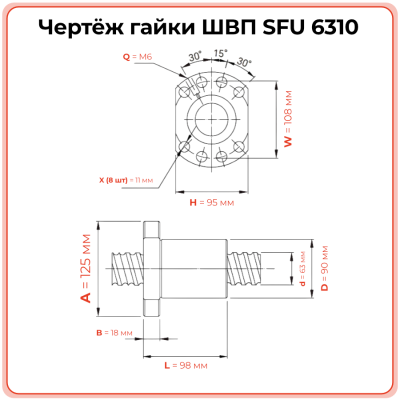

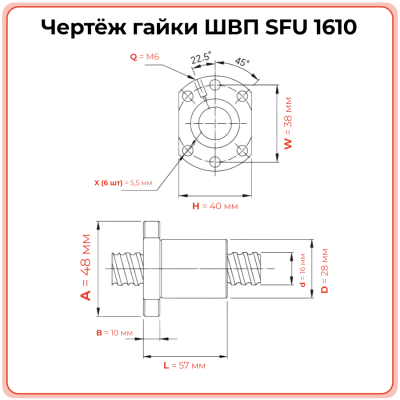

- SFU – стандартные одиночные. Используются в большинстве промышленных задач. Обеспечивают стабильную работу при типовых нагрузках и скоростях.

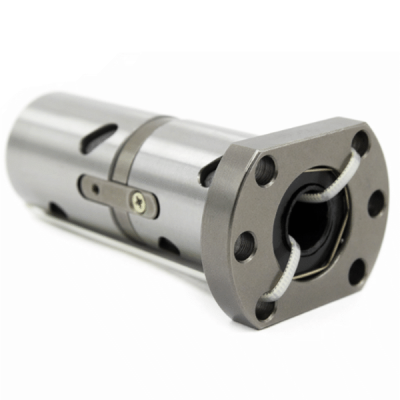

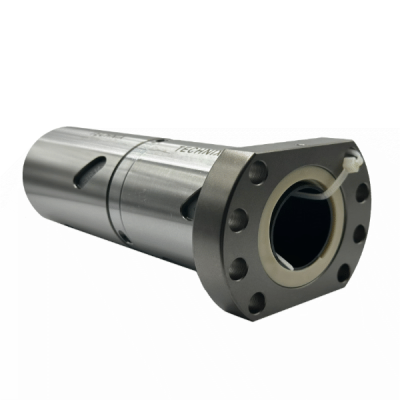

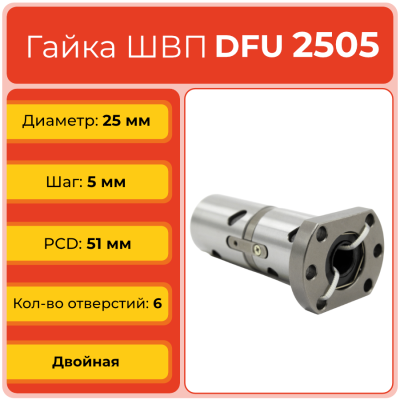

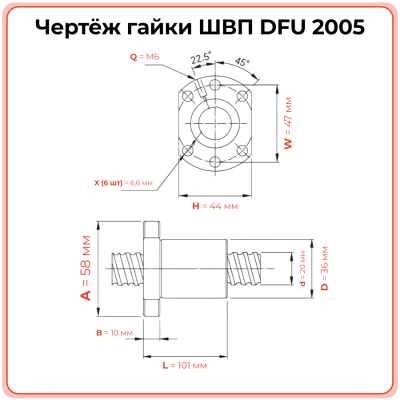

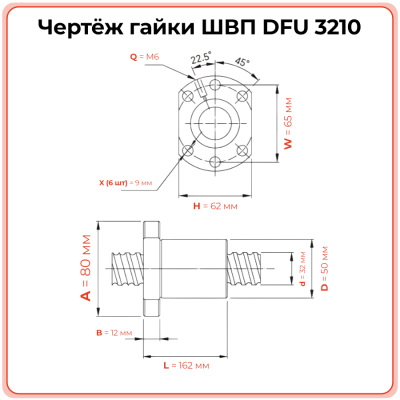

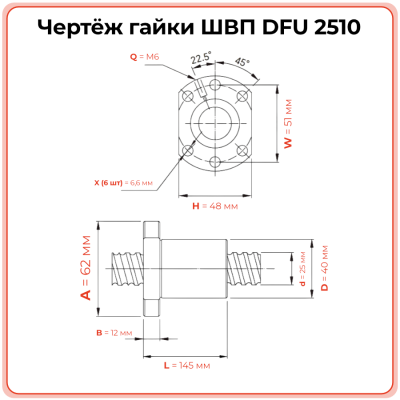

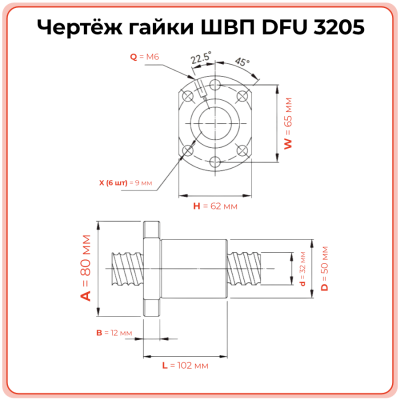

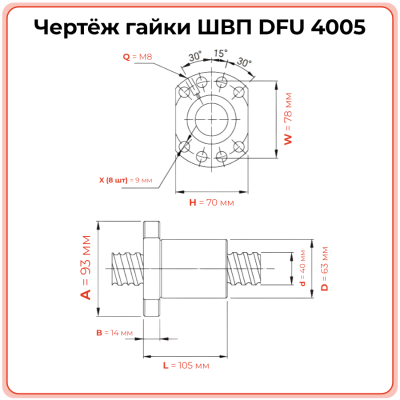

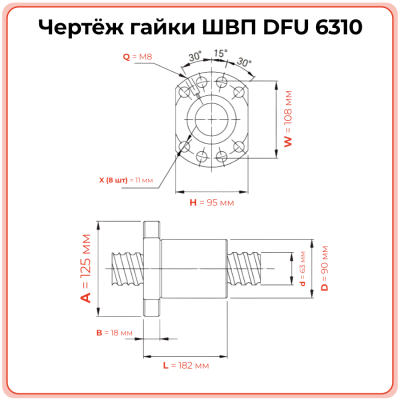

- DFU – сдвоенные с предварительным натягом. Предназначены для снижения осевого люфта, повышения жесткости узла. Применяются в оборудовании с повышенными требованиями к точности позиционирования.
Для защиты от пыли, стружки и технологических загрязнений гайки ШВП комплектуются торцевыми уплотнениями. Крепление осуществляется через фланец или резьбовые отверстия в корпусе – в зависимости от исполнения.
В обслуживаемых моделях предусмотрены каналы подачи смазки, что важно при интенсивной эксплуатации и высоких нагрузках.
Типы исполнения
По конструктивному исполнению винты ШВП делятся на:
- Цилиндрические – компактные решения для узлов с ограниченным монтажным пространством.
- Фланцевые – оснащены крепежными отверстиями, широко применяются в станкостроении.
- Сдвоенные – две гайки с предварительным натягом для повышения жесткости, снижения люфта.
- Миниатюрные – используются с винтами диаметром 4–12 мм в робототехнике, прецизионных механизмах.
Изделия выпускаются в классах точности C0-C10. Она определяется качеством обработки винтовых дорожек и подбором шариков с допуском до ±0,0025-0,005 мм.
Преимущества
- минимальное трение при работе;
- высокая точность позиционирования;
- длительный срок службы при соблюдении условий эксплуатации;
- широкий диапазон допустимых нагрузок;
- возможность применения в оборудовании разного класса;
- разнообразие конструктивных исполнений.
Где используется
Применяются в узлах, где требуется стабильная работа, высокая повторяемость линейных перемещений:
- станки с ЧПУ и обрабатывающие центры;
- промышленная робототехника, манипуляторы;
- автоматизированные производственные линии;
- медицинское, диагностическое оборудование;
- аэрокосмическая, автомобильная промышленность.
Для станков и автоматизированных линий чаще всего применяют гайки класса точности C7. Изделия выполнены из высокопрочной стали и соответствуют требованиям стандарта ISO 3408.
Как выбрать и установить гайку ШВП
Подбор и монтаж гайки ШВП выполняют с учетом нагрузки, требуемой точности и совместимости с винтом, чтобы обеспечить стабильную работу привода.
- Определите рабочую нагрузку и требуемую точность перемещения.
- Выберите серию - SFU или DFU - и необходимый класс точности.
- Проверьте совместимость с винтом по диаметру и шагу.
- Очистите винт и посадочные поверхности перед установкой.
- Установите гайку, строго соблюдая соосность.
- Заправьте смазку и выполните пробный запуск механизма.
При выборе гаек ШВП учитывайте реальные нагрузки, скорости и режим работы оборудования. Для интенсивной эксплуатации решающее значение имеют класс точности, качество рециркуляции шариков и наличие уплотнений - именно эти факторы влияют на стабильность работы и срок службы узла.
Купить гайки ШВП в Москве
АО «Техникс» осуществляет поставки комплектующих для промышленного оборудования, включая шарико-винтовые передачи различных классов точности. Продукция изготавливается в соответствии с требованиями ГОСТ и международных стандартов и сопровождается гарантией.
Цена блока ШВП зависит от класса точности, уровня прецизионной обработки. Для заказа оставьте онлайн-заявку или позвоните менеджеру по телефону.
