О товаре

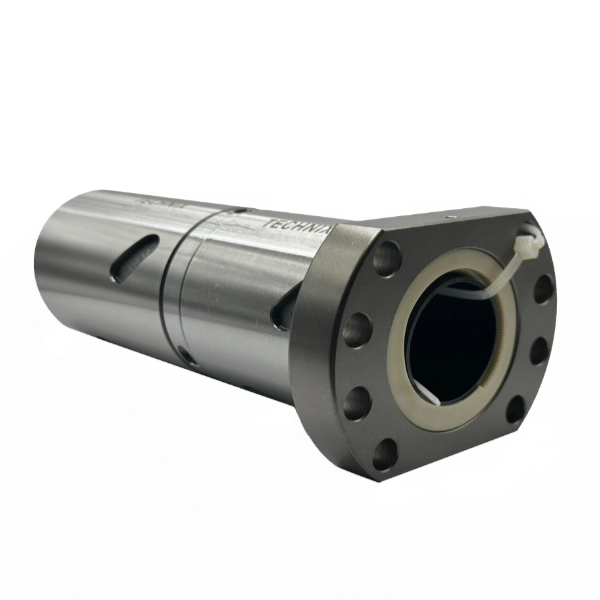

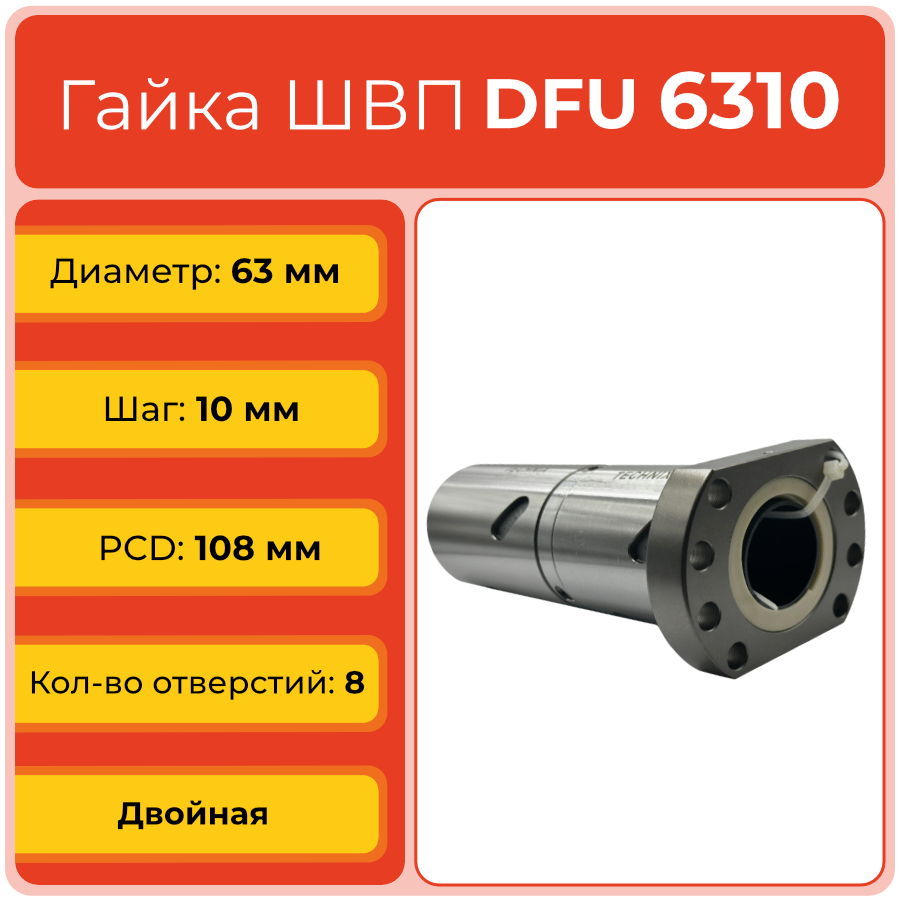

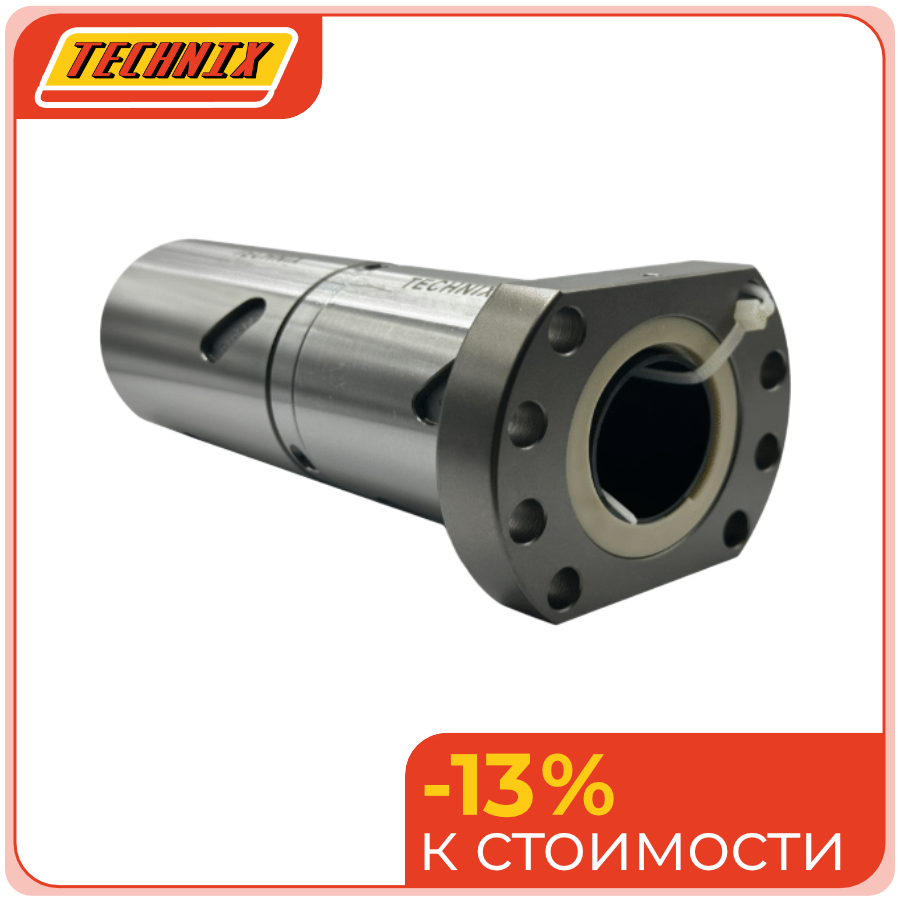

Гайка ШВП DFU6310TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 63 мм с шагом 10 мм, во фланцевом исполнении с восемью крепёжными отверстиями, класс точности C7. Узел с преднатягом рассчитан на работу под очень высокими осевыми нагрузками в тяжёлых приводах портальных систем, станков и специализированного промышленного оборудования.
Двойная гайка DFU6310TECHNIX используется в составе шарико-винтовой передачи 63x10 и преобразует вращение двигателя в быстрое и при этом контролируемое линейное перемещение крупногабаритных узлов. Шаг 10 мм и преднатяг между половинами гайки позволяют обеспечить высокую подачу на оборот, минимальный люфт и стабильность позиционирования даже при экстремальных нагрузках и частых реверсах.
Расшифровка артикула
Обозначение DFU6310TECHNIX показывает тип конструкции, диаметр винта и шаг шарико-винтовой передачи, что облегчает подбор совместимых компонентов и замен при проектировании или модернизации тяжёлого оборудования.
- DFU — двойная гайка ШВП с фланцем, рассчитанная на работу с преднатягом и высокой осевой жёсткостью.
- 63 — номинальный диаметр винта шарико-винтовой передачи: 63 мм.
- 10 — шаг винта: 10 мм, обеспечивающий большую подачу на оборот для тяжёлых осей с высокими скоростями перемещения.
- TECHNIX — исполнение бренда TECHNIX для использования в тяжёлом станочном и промышленном оборудовании.
Полное обозначение: DFU6310TECHNIX. При заказе учитывайте диаметр винта 63 мм, шаг 10 мм, геометрию фланца, количество отверстий (8 шт.) и класс точности C7.
Конструкция и устройство
Гайка DFU6310TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 63x10. Внутренние винтовые дорожки под шарики диаметром 6,35 мм образуют рециркуляционную схему 1x4, обеспечивая устойчивый контакт, плавный ход и равномерное распределение больших нагрузок по профилю винта. Длина корпуса 182 мм, посадочный диаметр 90 мм и фланец диаметром 125 мм с восемью отверстиями 11 мм позволяют жёстко интегрировать гайку в конструкции тяжёлых станков, порталов и подъёмно-транспортных систем.
- Двойная конструкция с преднатягом для минимизации осевого люфта и максимальной жёсткости привода.
- Стальной корпус с обработанными дорожками качения под шарики Dw 6,35 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы под экстремальными нагрузками и частыми реверсами.
- Фланец диаметром 125 мм с 8 отверстиями 11 мм по окружности 108 мм для крепления к силовой опорной плите.
- Резьба под маслёнку M8 для организации централизованной или точечной смазки узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU6310TECHNIX выделен.

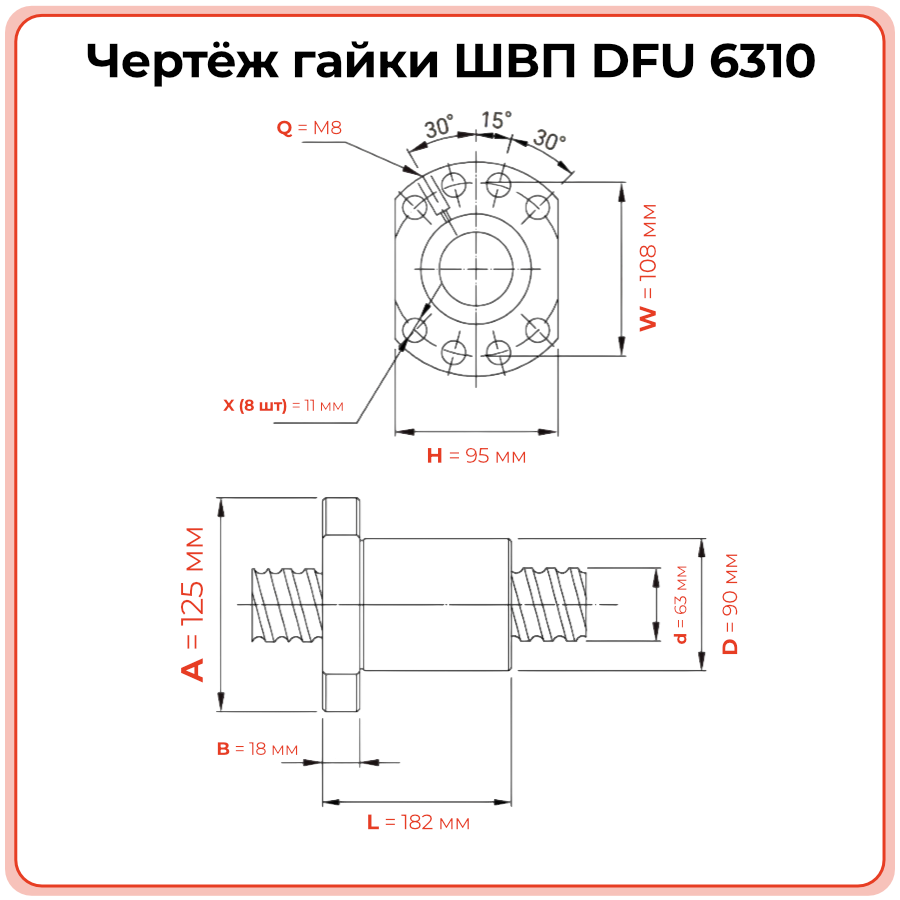

Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU6310TECHNIX обеспечивает преобразование вращения винта 63x10 в быстрое линейное перемещение с высоким КПД и чрезвычайно большой грузоподъёмностью. Двойная конструкция с преднатягом и шариками Dw 6,35 мм по дорожкам 1x4 снижает осевой люфт и обеспечивает устойчивость к экстремальным нагрузкам и реверсивным режимам. Динамическая нагрузка составляет 6,719 kN, статическая — 25,358 kN, что позволяет использовать узел в особо тяжёлых приводах при классе точности C7.
- Диаметр винта: 63 мм; шаг: 10 мм.
- Длина гайки L: 182 мм.
- Диаметр посадки D: 90 мм; диаметр фланца A: 125 мм.
- Толщина фланца B: 18 мм; диаметр окружности отверстий W: 108 мм.
- Отверстия под крепёж: 8 шт., диаметр 11 мм.
- Диаметр шариков Dw: 6,35 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 6,719 kN; статическая нагрузка C0: 25,358 kN.
- Условия эксплуатации: регулярная смазка через резьбу под маслёнку M8, защита от загрязнений и стружки, соблюдение соосности винта и опор, исключение ударных и перегрузочных режимов.
Применяемость
Гайка ШВП DFU6310TECHNIX применяется в приводах линейного перемещения, где требуются экстремально высокая грузоподъёмность, жёсткость и точное позиционирование тяжёлых узлов. Типоразмер 63x10 подходит для тяжёлых осей портальных систем, крупногабаритных станков и специальных промышленных комплексов с непрерывной и высоконагруженной эксплуатацией.
- Оси портальных и мостовых систем, перемещающие крупногабаритные и тяжёлые детали.
- Тяжёлые станки с ЧПУ, обрабатывающие массивные заготовки.
- Позиционирующие столы и каретки в горнодобывающем, энергетическом и металлургическом оборудовании.
- Автоматизированные линии и подъёмно-транспортные системы с повышенными требованиями к надёжности и ресурсу.
- Специализированные робототехнические и технологические комплексы, где важны максимальная жёсткость и минимальный люфт под экстремальными нагрузками.
Аналоги
По типоразмеру гайка DFU6310TECHNIX соответствует распространённой серии двойных гаек ШВП DFU6310 и имеет аналоги у различных производителей линейной техники. Ниже приведены типовые обозначения для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допускаемым нагрузкам конкретного производителя.
