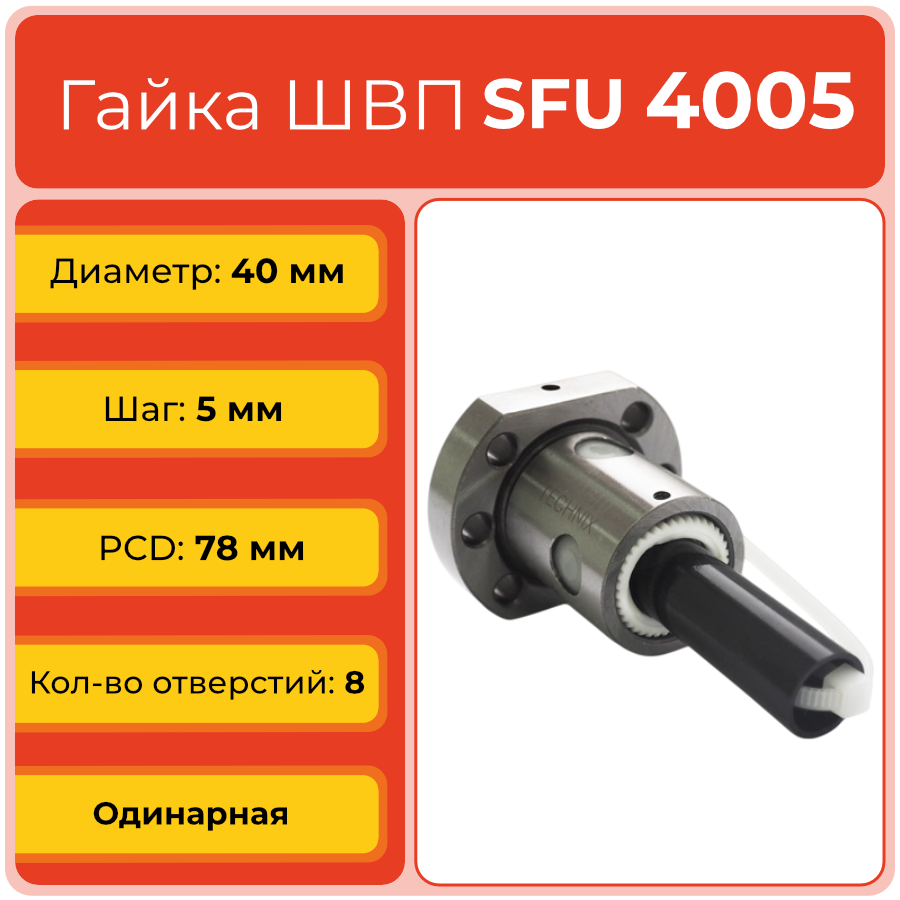

О товаре
Гайка ШВП SFU4005TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 40 мм с шагом 5 мм, с восемью крепёжными отверстиями и классом точности C7. Конструкция рассчитана на точную линейную подачу при высоких осевых нагрузках и стабильной работе в приводах тяжёлых станков с ЧПУ и промышленного оборудования.
Гайка SFU4005TECHNIX применяется в шарико-винтовых передачах 40X5 там, где требуются высокая жёсткость, ресурс и точность позиционирования: в приводах осей крупных станков с ЧПУ, портальных системах, линейных модулях и транспортирующем оборудовании. Контакт качения шариков обеспечивает высокий КПД, минимальный люфт в пределах допуска C7 и предсказуемое поведение узла под длительными нагрузками.
Расшифровка
Обозначение SFU4005TECHNIX позволяет быстро понять основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Правильная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.
-
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 40 — номинальный диаметр винта ШВП: 40 мм.
- 05 — шаг винта: 5 мм, обеспечивающий точную подачу при контролируемой скорости перемещения.
- TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.
Полное обозначение: SFU4005TECHNIX. При заказе учитывайте диаметр 40 мм, шаг 5 мм, конфигурацию фланца с восемью отверстиями и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.

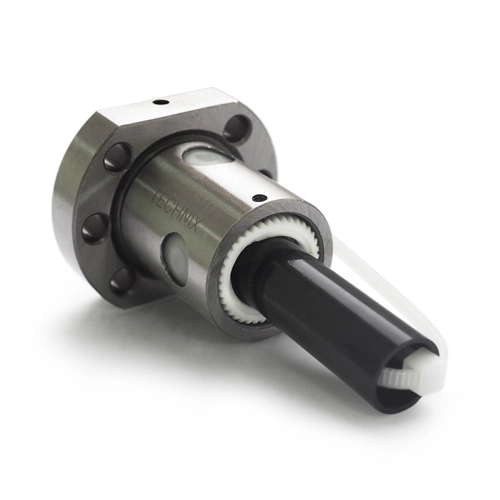

Конструкция и устройство
Гайка SFU4005TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 3,175 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 40X5 и равномерное распределение нагрузок по длине гайки. Фланец с восемью крепёжными отверстиями и посадочным диаметром 63 мм позволяет жёстко закрепить гайку на каретке или опорной плите согласно стандартам DIN 69051 / ISO 3408.
-
- Стальной корпус с высокоточно обработанными дорожками качения и интегрированным фланцем.
- Внутренние винтовые канавки под шарики, согласованные с шагом винта 5 мм.
- Несколько контуров рециркуляции шариков для повышения ресурса и устойчивости работы передачи.
- Фланец с восьмью крепёжными отверстиями, обеспечивающими стабильное крепление к конструкциям станков и модулей.
- Резьба под маслёнку М6 для подачи смазки непосредственно в зону контакта шариков и дорожек.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU4005TECHNIX выделен.

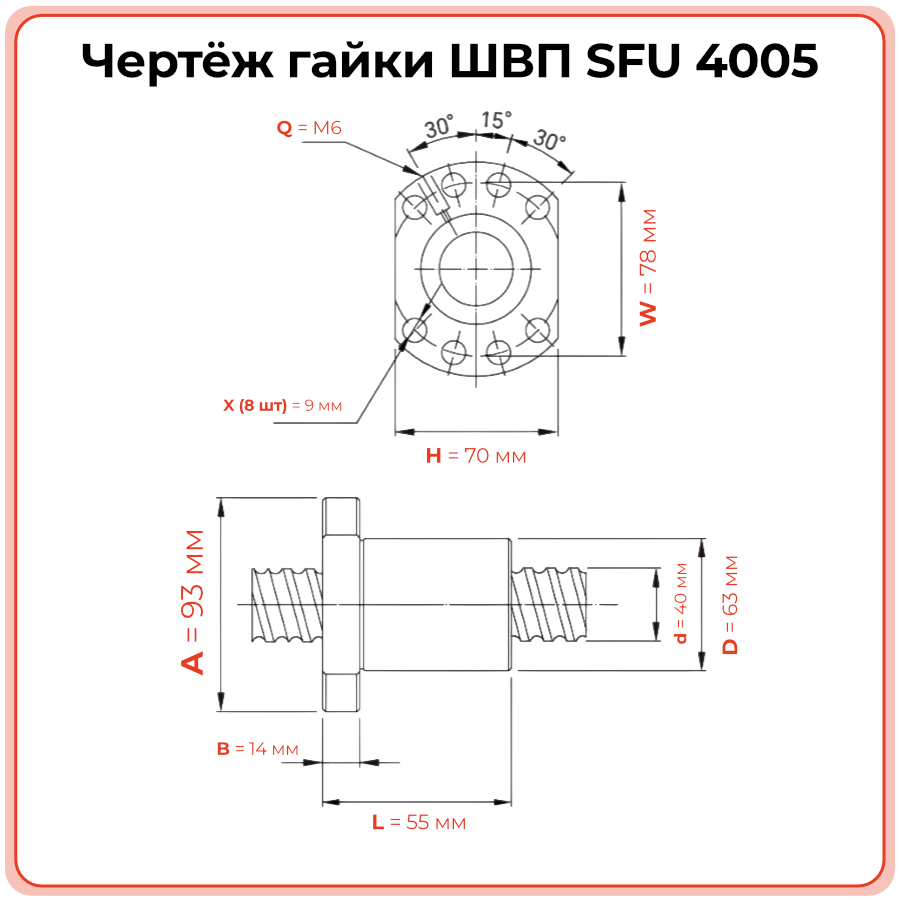

Технические параметры и условия эксплуатации
Гайка SFU4005TECHNIX в составе шарико-винтовой передачи 40X5 обеспечивает точный и плавный ход при больших осевых нагрузках. Конструкция с несколькими дорожками качения и шариками диаметром 3,175 мм обеспечивает динамическую и статическую грузоподъёмность, достаточные для тяжёлых режимов работы при сохранении точности класса C7.
-
- Диаметр винта: 40,0 мм; шаг: 5,0 мм.
- Длина гайки L: 54,0 мм.
- Диаметр посадки D: 63,0 мм; диаметр фланца A: 93,0 мм.
- Толщина фланца B: 14,0 мм; диаметр окружности отверстий W: 78,0 мм.
- Отверстия под крепёж: 8 шт., диаметр 9,0 мм.
- Диаметр шариков Dw: 3,175 мм.
- Динамическая нагрузка C: 18,5 kN; статическая C0: 57,1 kN.
- Рекомендуемые условия эксплуатации: регулярная смазка через маслёнку, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.
Применяемость гайки SFU4005TECHNIX
Гайка ШВП SFU4005TECHNIX используется в приводах линейного перемещения тяжёлого и среднетяжёлого оборудования, где важны высокая точность, жёсткость и ресурс. Типичные области применения — оси крупных станков с ЧПУ, портальные модули, транспортирующие и позиционирующие узлы в промышленном и энергетическом оборудовании.
-
- Фрезерные, токарные и расточные станки с ЧПУ тяжёлого и среднетяжёлого класса.
- Портальные оси и линейные модули в автоматизированных производственных линиях.
- Приводы столов и кареток в промышленном оборудовании и испытательных стендах.
- Транспортирующие и позиционирующие узлы в упаковочных, сортировочных и складских системах.
- Специализированные установки, где требуются высокая жёсткость и устойчивость узла ШВП при больших нагрузках.
Аналоги гайки SFU4005TECHNIX
По типоразмеру гайка SFU4005TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 40X5 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
-
Как правильно установить гайку SFU4005TECHNIX на винт ШВП?
Винт должен иметь диаметр 40 мм и шаг 5 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец фиксируют к опорной плите через восемь отверстий с равномерной затяжкой крепежа.
Когда гайка SFU4005TECHNIX требует замены?
Признаки износа — рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом.
Можно ли заменить только гайку без замены винта 40X5?
Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта.
Чем SFU4005 отличается от SFU4010 и SFU4020?
SFU4005 рассчитана на диаметр винта 40 мм с шагом 5 мм и обеспечивает более точную подачу при меньшем ходе за оборот, чем SFU4010 (шаг 10 мм) и SFU4020 (шаг 20 мм). В сравнении с гайками большего шага её применяют там, где приоритетом являются точность, жёсткость и плавность позиционирования, а не максимальная скорость.
Какие требования к смазке и обслуживанию узла ШВП 40X5?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
