О товаре

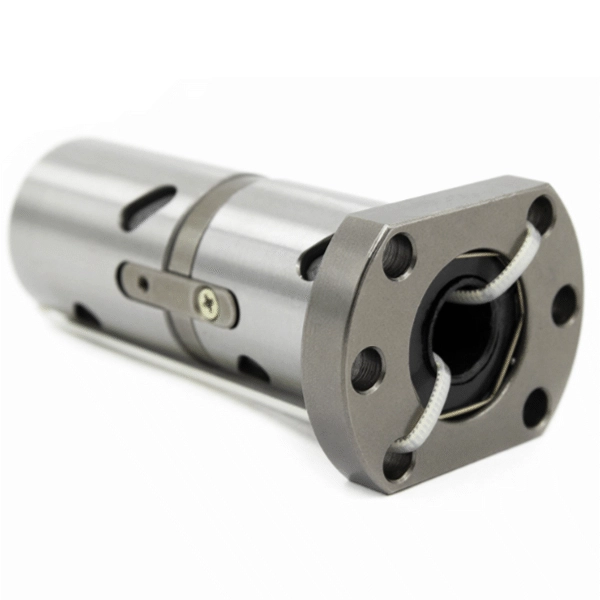

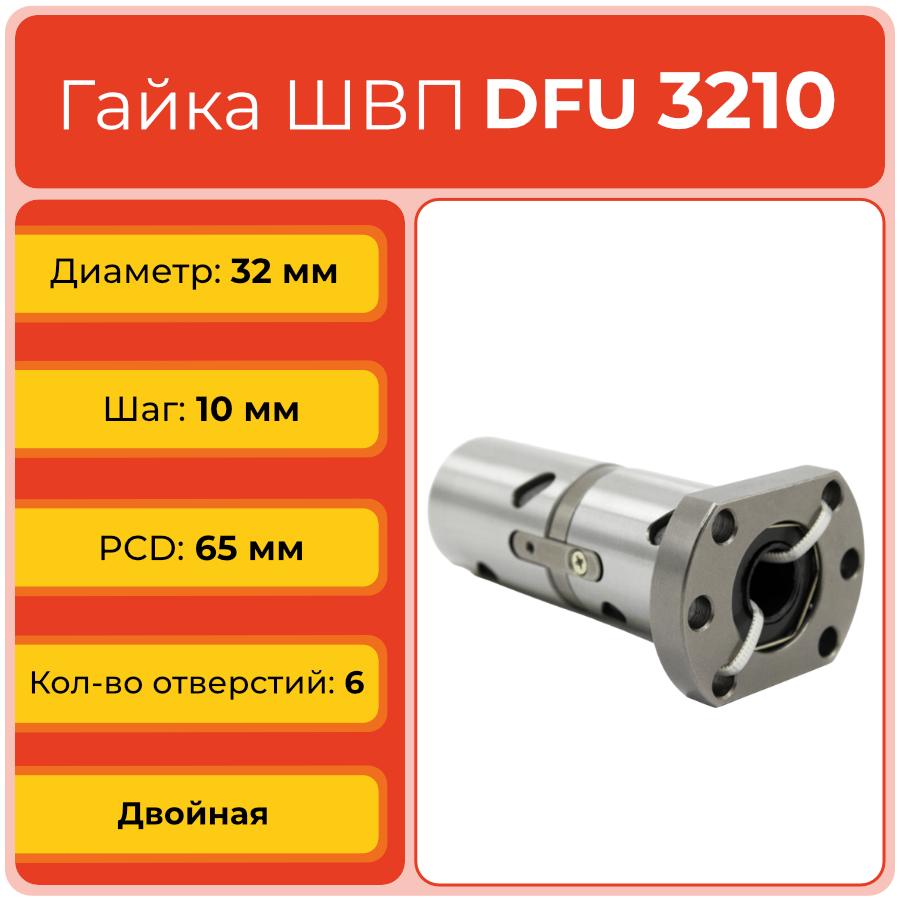

Гайка ШВП DFU3210TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 10 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел с преднатягом обеспечивает высокую осевую жёсткость и сниженный люфт на скоростных осях станков и портальных систем.
Двойная гайка DFU3210TECHNIX работает в составе шарико-винтовой передачи 32x10 и преобразует вращение двигателя в быстрое линейное перемещение массивных кареток и столов. Увеличенный шаг 10 мм в сочетании с преднатягом между половинами гайки уменьшает осевой люфт, поддерживает стабильность позиционирования и подходит для осей с высокой подачей и интенсивными реверсивными циклами.
Расшифровка артикула
Обозначение DFU3210TECHNIX позволяет быстро определить тип, диаметр винта и шаг шарико-винтовой передачи, а также область применения гайки. Это упрощает подбор совместимых компонентов и замен при модернизации или обслуживании оборудования.
- DFU — двойная гайка ШВП с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 32 — номинальный диаметр винта шарико-винтовой передачи: 32 мм.
- 10 — шаг винта: 10 мм, обеспечивающий увеличенную подачу на один оборот по сравнению с вариантом 3205.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленной автоматике, тяжёлых станках с ЧПУ и портальных системах.
Полное обозначение: DFU3210TECHNIX. При заказе учитывайте диаметр винта 32 мм, шаг 10 мм, геометрию фланца и требуемый класс точности C7.
Конструкция и устройство

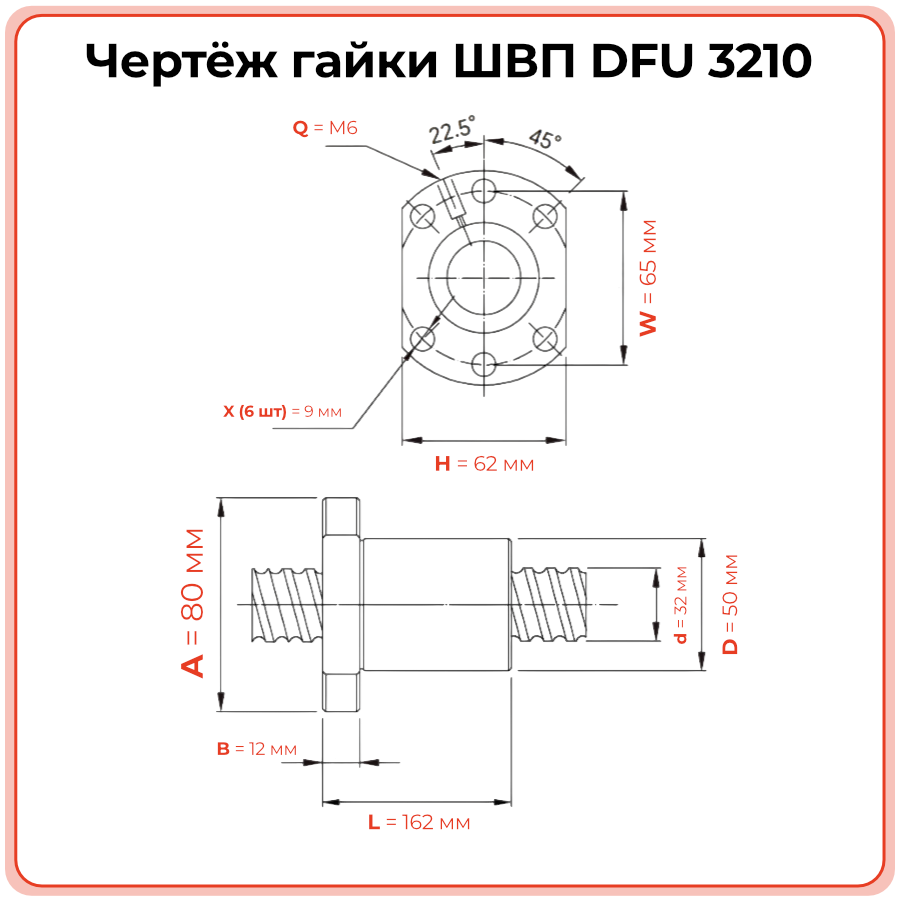

Гайка DFU3210TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 32x10. Внутренние винтовые дорожки под шарики диаметром 6,35 мм формируют рециркуляционную схему 1x4, обеспечивая устойчивый контакт, плавный ход и передачу значительных нагрузок на высоких скоростях. Длина корпуса 162 мм, посадочный диаметр 50 мм и фланец диаметром 80 мм с шестью отверстиями 9 мм позволяют жёстко закрепить гайку в массивных конструкциях станков и порталов.
- Двойная конструкция с преднатягом для минимизации осевого люфта и повышения жёсткости узла.
- Стальной корпус с обработанными дорожками качения под шарики Dw 6,35 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы в режимах высоких скоростей и реверсов.
- Фланец диаметром 80 мм с 6 отверстиями 9 мм по окружности 65 мм для крепления к опорной плите.
- Резьба под маслёнку M6 для организации централизованной или точечной смазки узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU3210TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU3210TECHNIX обеспечивает преобразование вращения винта 32x10 в быстрое линейное перемещение с высоким КПД и жёсткостью. Двойная конструкция с преднатягом и шариками Dw 6,35 мм по дорожкам 1x4 снижает осевой люфт, повышает устойчивость к высоким нагрузкам и реверсивным режимам. Динамическая нагрузка составляет 4,805 kN, статическая — 12,208 kN, что позволяет использовать узел в тяжёлых приводах при классе точности C7.
- Диаметр винта: 32 мм; шаг: 10 мм.
- Длина гайки L: 162 мм.
- Диаметр посадки D: 50 мм; диаметр фланца A: 80 мм.
- Толщина фланца B: 12 мм; диаметр окружности отверстий W: 65 мм.
- Отверстия под крепёж: 6 шт., диаметр 9 мм.
- Диаметр шариков Dw: 6,35 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 4,805 kN; статическая нагрузка C0: 12,208 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита от загрязнений и стружки, соблюдение соосности винта и опор, отсутствие ударных перегрузок в процессе работы.
Применяемость
Гайка ШВП DFU3210TECHNIX применяется в приводах линейного перемещения, где требуются высокая скорость подачи, значительная грузоподъёмность и точность позиционирования тяжёлых узлов. Типоразмер 32x10 подходит для тяжёлых осей станков, портальных систем и промышленных комплексов с интенсивной эксплуатацией.
- Скоростные оси X/Y/Z тяжёлых станков с ЧПУ.
- Портальные системы и линейные модули, перемещающие крупногабаритные заготовки и узлы.
- Позиционирующие столы и каретки в металлообрабатывающем и деревообрабатывающем оборудовании.
- Автоматизированные линии транспортировки и сборки тяжёлых изделий с высокими скоростями перемещения.
- Робототехнические и технологические комплексы, где важны высокая подача, устойчивость к нагрузкам и минимальный люфт.
Аналоги
По типоразмеру гайка DFU3210TECHNIX соответствует распространённой серии двойных гаек ШВП DFU3210 и имеет аналоги у различных производителей линейной техники. Ниже приведены типовые обозначения для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допускаемым нагрузкам конкретного производителя.
Часто задаваемые вопросы
Перед установкой убедитесь, что винт соответствует типоразмеру 32x10 и его поверхность очищена от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают без потери шариков, затем фланец крепят через 6 отверстий с равномерной затяжкой крепежа.
Да, если винт 32x10 не имеет выраженного износа, раковин и деформаций профиля. Важно проверить состояние дорожек, соответствие шага и диаметра, а также оценить остаточный ресурс винта перед монтажом новой гайки.
DFU3210 целесообразна для приводов, где приоритетом является высокая скорость линейного перемещения и большая подача на оборот, а DFU3205 — для задач с повышенными требованиями к плавности хода и точности при меньшей подаче.
Признаками служат рост люфта, появление стуков и шума, рывки при перемещении и снижение точности позиционирования, а также видимые следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП и при необходимости замена гайки с проверкой состояния винта и опор.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M6, использование подходящих смазочных материалов для ШВП и защита узла от абразивной пыли, стружки и влаги. Периодичность обслуживания зависит от нагрузки, скорости и условий эксплуатации оборудования.
