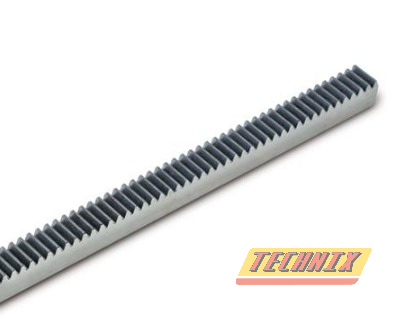

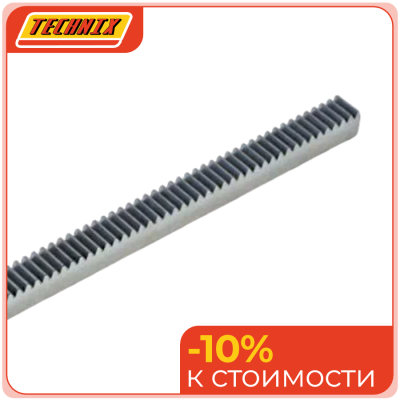

Зубчатая рейка — это линейный элемент реечного привода, предназначенный для преобразования вращения приводной шестерни в точное поступательное движение. Такое решение применяется в механизмах, где требуется управляемое перемещение на значительные расстояния с высокой повторяемостью.
Принцип действия
Реечный привод состоит из шестерни и зубчатой рейки, находящихся в постоянном зацеплении. При вращении шестерни усилие последовательно передается на профиль рейки, обеспечивая равномерное перемещение вдоль заданной траектории.
По сравнению с винтовыми передачами реечная схема не ограничивает рабочий ход и не накапливает осевые люфты при увеличении длины перемещения. Жесткая геометрия зацепления позволяет таким системам стабильно работать при динамических нагрузках, вибрациях и интенсивной промышленной эксплуатации.
Области применения
Зубчатые рейки в системах ЧПУ применяются в оборудовании, где требуется стабильное и воспроизводимое линейное перемещение с высокой точностью позиционирования:
- станки для обработки металла и древесины;
- портальные установки для фрезерной, лазерной и плазменной резки;
- автоматизированные комплексы подачи, фиксации и точного позиционирования;
- механизмы продольного перемещения порталов, кареток и паллет;
- логистические, подъемные и транспортные системы;
- промышленное и машиностроительное оборудование различного назначения.
Реечные передачи показывают наилучшую эффективность в приводах с протяженным рабочим ходом, где критичны высокая жесткость конструкции и стабильность кинематической схемы.
Ресурс и точность работы
Срок службы реечной передачи зависит от правильного подбора модуля, точности соосности шестерни, качества основания. Ошибки на стадии проектирования или монтажа приводят к:
- ускоренному износу зубчатого профиля;
- повышенному уровню шума;
- снижению точности позиционирования.
Преимущества решения
- стабильное зацепление без проскальзывания;
- простота установки и настройки;
- устойчивость к вибрационным и ударным нагрузкам;
- предсказуемая работа при изменении скорости и режима;
- совместимость с широким рядом стандартных шестерен.
Высокоточная обработка зубьев обеспечивает плавный ход и стабильную повторяемость, что особенно важно для станков ЧПУ и автоматизированных производственных систем.
Совместимость и монтаж
Зубчатые рейки TECHNIX интегрируются с большинством стандартных приводных решений и применяются совместно с шестернями соответствующего модуля, линейными направляющими, валами и корпусными узлами.

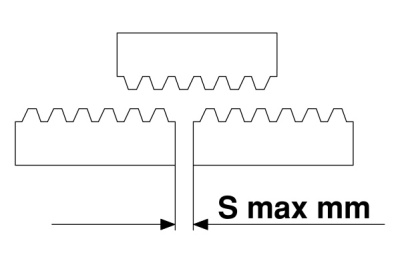

Исполнения с монтажными отверстиями упрощают крепление к станине, профилю или рабочему столу. При необходимости рейки допускают стыковку в единую направляющую или подгонку по длине под конкретный проект.
Максимальная точность достигается только при жестком креплении по всей длине и корректном выборе модуля. На практике шум и люфт чаще всего связаны не с изделием, а с ошибками установки, несоосностью шестерни или недостаточной жесткостью рамы. Поэтому реечный элемент следует рассматривать как часть единой приводной системы.
Поставка от TECHNIX
Купите прямозубые зубчатые рейки промышленного исполнения у производителя TECHNIX. Мы предлагаем:
- стабильное качество и точная геометрия зубчатого профиля;
- широкий выбор типоразмеров;
- наличие продукции на складе;
- техническая поддержка при подборе;
- специальные условия для оптовых и серийных заказов.
Как подобрать зубчатую рейку под проект
Рекомендуемый порядок подбора:
- Определите тип оборудования и характер перемещения.
- Зафиксируйте ключевые параметры: модуль, длину хода, рабочие скорости и нагрузки.
- Согласуйте рейку с используемой шестерней.
- Учтите условия эксплуатации - запыленность, вибрации, температурный режим.
- Определите способ и жесткость монтажа.
- Проверьте решение совместно с техническим специалистом.
Как заказать
Зубчатые рейки TECHNIX для ЧПУ, автоматизированных линий и приводных систем можно купить онлайн. Специалисты подберут модуль и совместимые комплектующие под конкретную задачу. Возможна поставка единичных позиций и партий для серийного производства по Москве, Московской области и регионам РФ.
