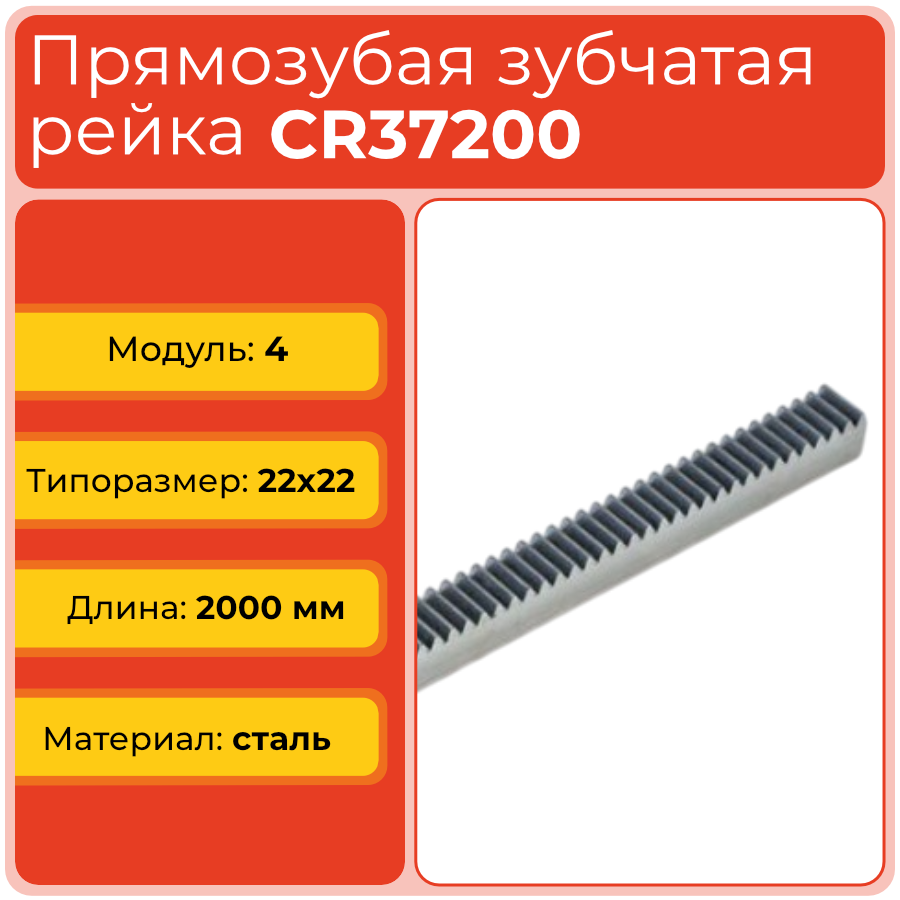

О товаре
Рейка прямозубая CR37200 с модулем 4 и сечением 22x22 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и механизмах линейного перемещения, где важны точность, плавность хода и стабильная работа.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 37200 — типоразмер и длина исполнения, соответствующая рейке L=2000 мм;
- 4 — модуль зубьев m=4;
- 22x22 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR37200. В каталоге эта позиция относится к рейкам с увеличенным шагом зубьев и средним сечением, рассчитанным на оси средней и высокой длины при умеренных и повышенных нагрузках.

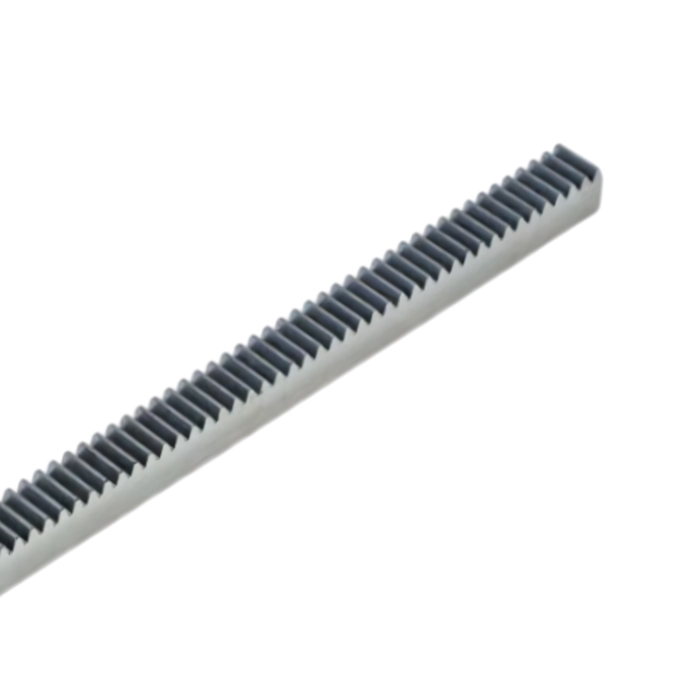

Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов, где важна надёжность и стабильность при многократных циклах перемещения. Материал C45 гарантирует хорошую прочность, сопротивление износу и технологичность при монтаже и допусковой обработке.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.

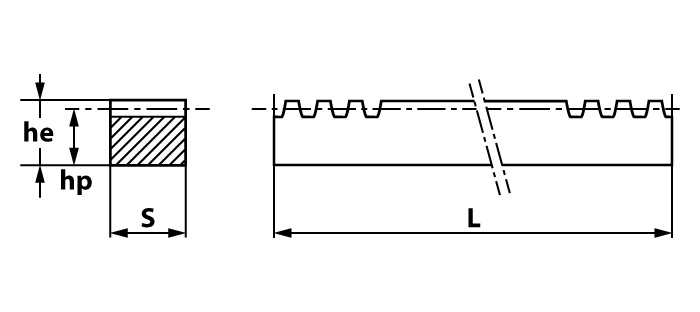

| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR37200 | CR | 4 | 30 | 200 | 22x22 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR37050 | CR | 4 | 30 | 50 | 22x22 | сталь C45 | 500 | 0,8 | 12,566 |
| CR37100 | CR | 4 | 30 | 100 | 22x22 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR37300 | CR | 4 | 30 | 300 | 22x22 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации
Рейка CR37200 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 2000 мм удобна для длинноходовых осей и узлов с большими рабочими ходами при средних и повышенных нагрузках. Сталь C45 обеспечивает высокую стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет собирать длинные составные рейки без перекосов. Для стабильной работы важны правильная соосность, корректный монтаж и регулярная смазка пары «рейка–шестерня».
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 200.
- Сечение he x S: 22x22 мм.
- Материал: сталь C45.
- Длина: 2000 мм.

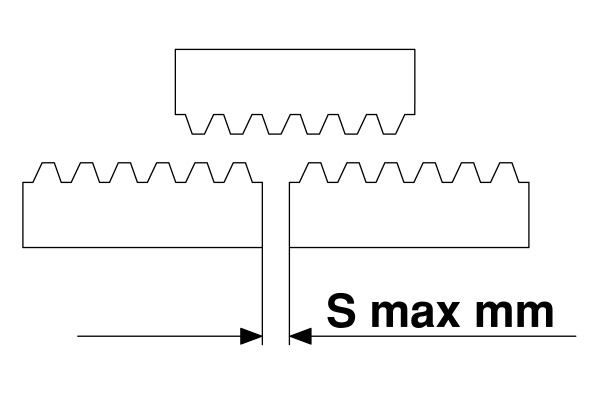

- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR37200 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, транспортных и упаковочных систем. Благодаря модулю 4 изделие подходит для узлов с умеренными и повышенными нагрузками, где требуется точное позиционирование и плавность хода. Сечение 22x22 мм обеспечивает компактность при достаточной жёсткости, а длина 2000 мм позволяет использовать рейку как отдельный элемент или как часть длинной составной линейной передачи.
- Станки с ЧПУ и линейные оси средней длины.
- Узлы подачи и транспортировки деталей.
- Автоматизированные механизмы с высокой частотой циклов.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация зубчато‑реечных приводов с увеличением хода.
Аналоги
Подбор аналогов для CR37200 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 22x22, M4, L2000 | Условный аналог по размеру |
| ISB | Рейка 22x22, M4, L2000 | Условный аналог по размеру |
| OEM | Rack 22x22, module 4, 2000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 22x22 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR37200? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR37200 отличается от CR37100? Главное отличие — длина. У CR37200 она 2000 мм, тогда как у CR37100 — 1000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR37200 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 22x22 мм, длину 2000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
