О товаре
Рейка прямозубая CR28300 с модулем 2 и сечением 20x20 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных и легких приводах станков, автоматике и линейных механизмах с очень большим рабочим ходом, где важны плавная работа и компактное исполнение.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения.
- 28300 — типоразмер и длина исполнения, соответствующая рейке L=3000 мм.
- 2 — модуль зубьев m=2.
- 20x20 — типоразмер сечения рейки he x S.
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR28300. В каталоге эта позиция относится к рейкам с шагом 6,283 мм и сечением 20x20 мм, рассчитанным на самые длинные линейные оси при средних и умеренных нагрузках.
Конструкция и устройство

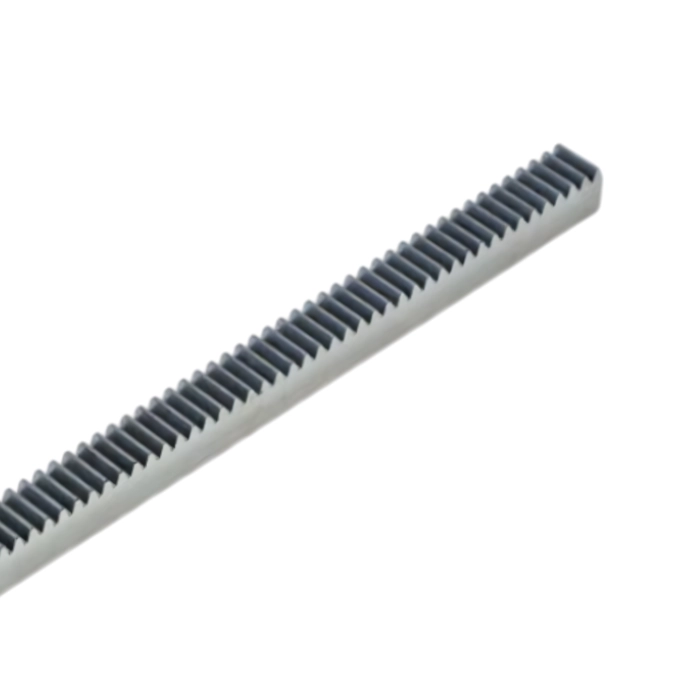

- Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй.
- Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с ходом до 3 м.
- Материал C45 гарантирует хорошую прочность и устойчивость зубьев к износу.
- Сечение 20x20 мм обеспечивает достаточную жёсткость при средних и малых нагрузках, а меньший модуль 2 даёт более плавное и тихое движение, чем рейки с большим модулем.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.

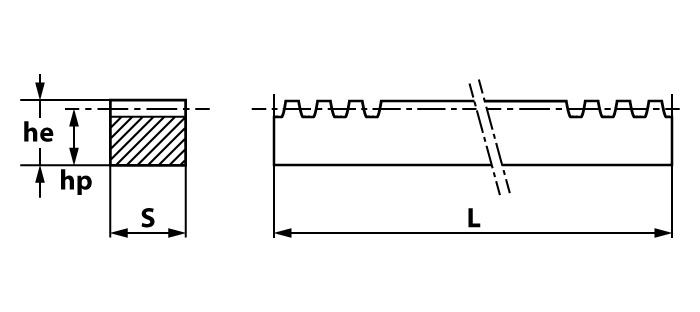

| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR28050 | CR | 2 | 15 | 35 | 20x20 | сталь C45 | 500 | 0,8 | 6,283 |
| CR28100 | CR | 2 | 15 | 70 | 20x20 | сталь C45 | 1000 | 0,8 | 6,283 |
| CR28200 | CR | 2 | 15 | 140 | 20x20 | сталь C45 | 2000 | 0,8 | 6,283 |
| CR28300 | CR | 2 | 15 | 210 | 20x20 | сталь C45 | 3000 | 0,8 | 6,283 |
Технические параметры и условия эксплуатации
- Модуль: 2.
- Высота делительной окружности hp: 15 мм.
- Количество зубьев Z: 210.
- Сечение he x S: 20x20 мм.
- Материал: сталь C45.
- Длина: 3000 мм.

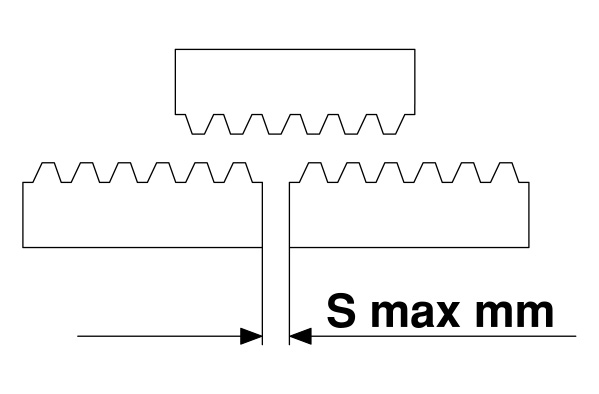

- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 6,283 мм.
Рейка CR28300 работает в паре с зубчатым колесом модуля 2, обеспечивая точную передачу движения с шагом 6,283 мм. Длина 3000 мм удобна для линейных приводов с максимальным ходом и средними нагрузками. Сталь C45 обеспечивает хороший запас прочности и стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет использовать рейку как отдельный элемент или собирать ещё более длинные составные линейные передачи. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка пары «рейка–шестерня».
Применяемость
- Станки с ЧПУ и длинноходовые линейные оси максимальной длины.
- Узлы подачи и транспортировки деталей на большие расстояния.
- Автоматизированные механизмы с умеренной нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация линейных приводов с увеличением хода и плавности хода.
Аналоги
Подбор аналогов для CR28300 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 20x20, M2, L3000 | Условный аналог по размеру |
| ISB | Рейка 20x20, M2, L3000 | Условный аналог по размеру |
| OEM | Rack 20x20, module 2, 3000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M2 20x20 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR28300? Рейку устанавливают на ровную, жёсткую базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR28300 отличается от CR28200? Главное отличие — длина. У CR28300 она 3000 мм, тогда как у CR28200 — 2000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR28300 вместо рейки с другим модулем 2? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 20x20 мм, длину 3000 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
