Артикул:
CR36050TECHNIX
Характеристики
Серия
—
CR
Модуль
—
4
Длина номинальная L, мм
—
500
Все характеристики
1 358 руб.
/шт Есть в наличии: 20
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

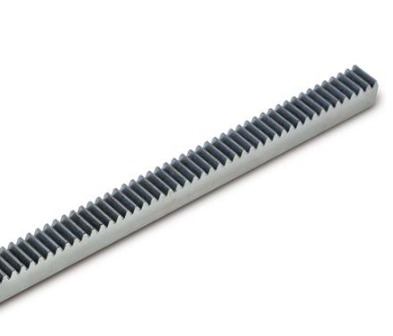

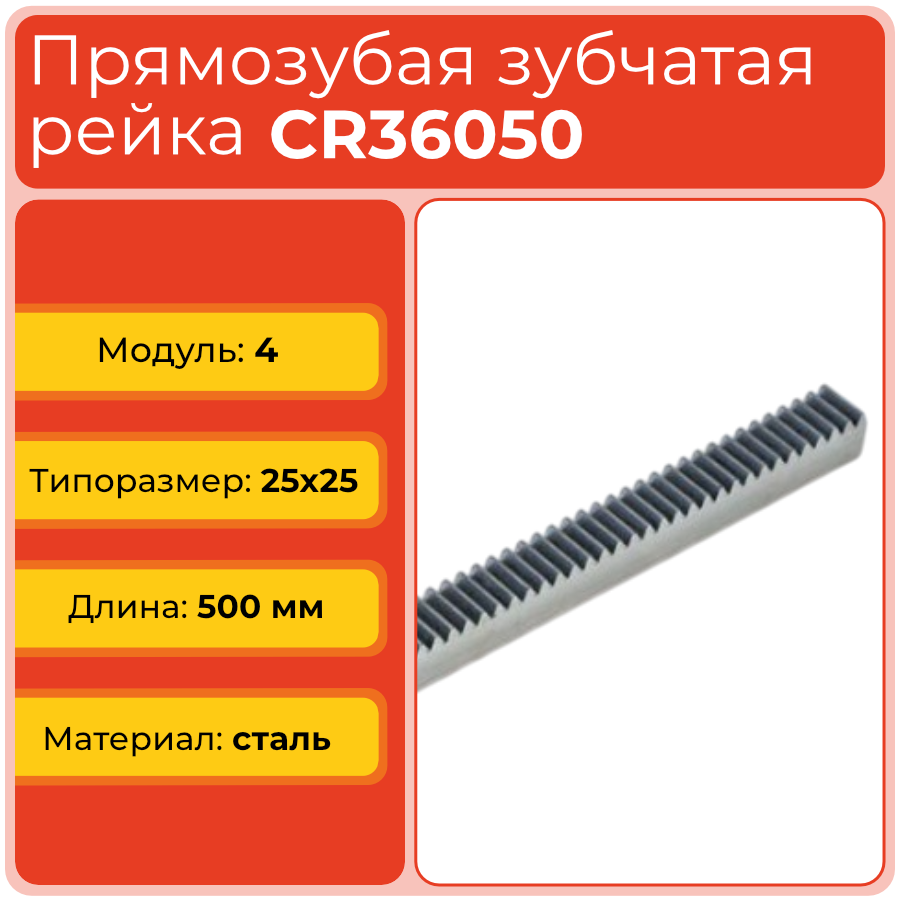

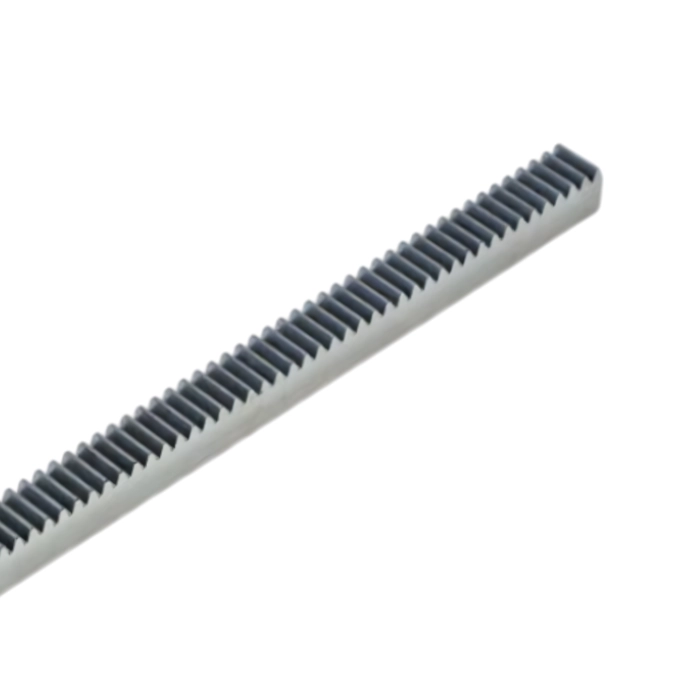

Рейка прямозубая CR36050 с модулем 4 и сечением 25x25 мм предназначена для преобразования вращательного движения шестерни в поступательное. Изделие из стали C45 применяют в средненагруженных приводах станков, автоматике и линейных механизмах, где важны надёжность и умеренная жёсткость рейки.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек каталожного исполнения;
- 36050 — типоразмер и длина исполнения, соответствующая рейке L=500 мм;
- 4 — модуль зубьев m=4;
- 25x25 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR36050. В каталоге эта позиция относится к рейкам с шагом зубьев 12,566 мм и сечением 25x25 мм, рассчитанным на компактные линейные оси и узлы с умеренными нагрузками.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым зубчатым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу усилия и подходит для линейных механизмов с относительно коротким ходом до 0,5 м. Материал C45 обеспечивает достаточную прочность и сопротивление износу, а увеличенное сечение 25x25 мм по сравнению с 22x22 мм повышает жёсткость и устойчивость к прогибам.
Размерный ряд серии CR
Ниже приведена таблица типоразмеров серии. Текущий товар выделен.

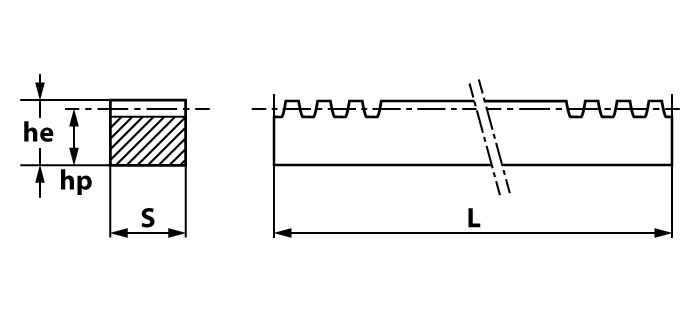

| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR36050 | CR | 4 | 30 | 40 | 25x25 | сталь C45 | 500 | 0,8 | 12,566 |
| CR36100 | CR | 4 | 30 | 100 | 25x25 | сталь C45 | 1000 | 0,8 | 12,566 |
| CR36200 | CR | 4 | 30 | 200 | 25x25 | сталь C45 | 2000 | 0,8 | 12,566 |
| CR36300 | CR | 4 | 30 | 300 | 25x25 | сталь C45 | 3000 | 0,8 | 12,566 |
Технические параметры и условия эксплуатации
Рейка CR36050 работает в паре с зубчатым колесом модуля 4, обеспечивая точную передачу движения с шагом 12,566 мм. Длина 500 мм удобна для компактных приводов и узлов с умеренными нагрузками. Сталь C45 обеспечивает хороший ресурс и стойкость зубьев к износу, а зазор 0,8 мм между секциями позволяет при необходимости наращивать длину рейки в составных линейных передачах. Для стабильной работы важны правильная соосность шестерни, качественная фиксация рейки и регулярная смазка зацепления.
- Модуль: 4.
- Высота делительной окружности hp: 30 мм.
- Количество зубьев Z: 40.
- Сечение he x S: 25x25 мм.
- Материал: сталь C45.
- Длина: 500 мм.

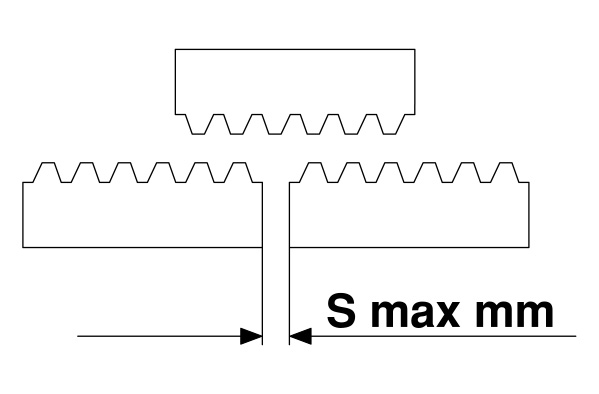

- Зазор между рейками: 0,8 мм.
- Шаг зубьев: 12,566 мм.
Применяемость
Рейка прямозубая CR36050 применяется в приводах перемещения станков с ЧПУ, координатных столов, автоматических линий, упаковочного и транспортного оборудования. Благодаря модулю 4 и сечению 25x25 мм изделие подходит для узлов с умеренными нагрузками и компактными ходами. Длина 500 мм удобна как для самостоятельной установки, так и в составе более длинных линейных передач при стыковке с другими рейками.
- Станки с ЧПУ и короткие линейные оси.
- Узлы подачи и позиционирования деталей.
- Автоматизированные механизмы с средней нагрузкой.
- Приводы в промышленном и упаковочном оборудовании.
- Модернизация компактных зубчато‑реечных приводов.
Аналоги
Подбор аналогов для CR36050 следует выполнять по модулю, длине, сечению и параметрам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для сравнения при замене.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 25x25, M4, L500 | Условный аналог по размеру |
| ISB | Рейка 25x25, M4, L500 | Условный аналог по размеру |
| OEM | Rack 25x25, module 4, 500 mm | По габаритам и модулю |
| Universal | Straight tooth rack M4 25x25 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR36050? Рейку устанавливают на ровную базовую поверхность с выдержанным шагом крепления и соосностью относительно шестерни. После фиксации проверяют лёгкость хода и отсутствие закусывания по всей длине.
- Чем CR36050 отличается от CR36100? Главное отличие — длина. У CR36050 она 500 мм, тогда как у CR36100 — 1000 мм; модуль, сечение и серия остаются одинаковыми.
- Когда нужна замена рейки? Замена требуется при заметном износе зубьев, увеличении люфта в зацеплении, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR36050 вместо рейки с другим модулем 4? Не всегда. Помимо модуля нужно сверять высоту профиля, сечение 25x25 мм, длину 500 мм, шаг зубьев и требования к зазору между секциями.
- Нужно ли смазывать зубчатую рейку? Да, для стабильной работы рекомендуется периодическая смазка пары рейка–шестерня, особенно при высоких скоростях, пылевой нагрузке и длительной эксплуатации.
Техническая информация (.pdf)
Зубчатые прямозубые рейки серии CR
583,8 кб
Общая информация
Серия
CR
Материал
сталь C 45 E
Производитель
TECHNIX
Технические параметры
Модуль
4
Длина номинальная L, мм
500
Высота делительной окружности hp, мм
21
Зазор между рейками S, мм
0,8
Количество зубьев Z
40
Шаг зубьев, мм
12,566
Типоразмер he x S, мм
25x25
