О товаре

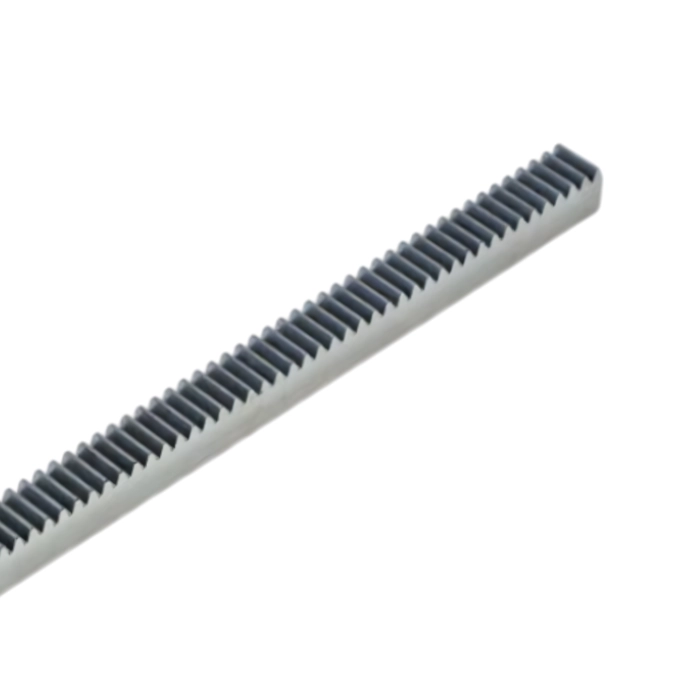

Рейка зубчатая прямозубая CR26100 с модулем 1 и сечением 15x15 мм предназначена для преобразования вращательного движения в линейное. Изделие из стали C45 применяют в приводах станков, автоматике и механизмах позиционирования, где важны точность, плавность хода и стабильная передача усилия.
Расшифровка артикула
- CR — серия прямозубых зубчатых реек;
- 26100 — типоразмер и исполнение длиной 1000 мм;
- 1 — модуль зубьев m=1;
- 15x15 — типоразмер сечения рейки he x S;
- C45 — конструкционная углеродистая сталь повышенной прочности.
Полное обозначение: CR26100. Позиция относится к компактным рейкам для зубчато-реечных передач с точным зацеплением и небольшим шагом зубьев.
Конструкция и устройство
Рейка выполнена в виде стального профиля с прямозубым венцом, обработанным под постоянное зацепление с ведущей шестернёй. Конструкция обеспечивает равномерную передачу движения и подходит для линейных механизмов с ограниченным монтажным пространством. Материал C45 сочетает прочность, износостойкость и хорошую обрабатываемость.
Размерный ряд серии CR
Ниже приведена таблица всех типоразмеров серии. Текущий товар выделен.

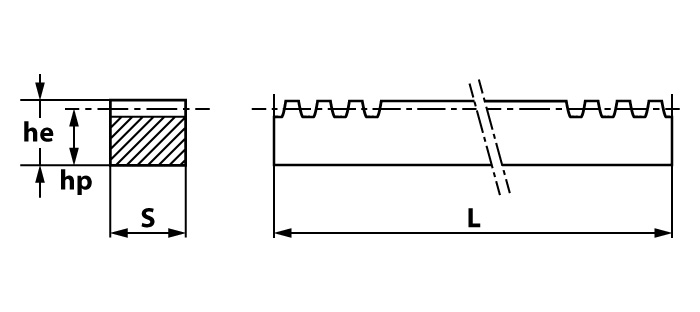

| Наименование | Серия | Модуль | hp, мм | Z | he x S, мм | Материал | L, мм | Зазор S, мм | Шаг, мм |
|---|---|---|---|---|---|---|---|---|---|
| CR26050 | CR | 1 | 14 | 159 | 15x15 | сталь C45 | 500 | 0,5 | 3,142 |
| CR26100 | CR | 1 | 14 | 319 | 15x15 | сталь C45 | 1000 | 0,5 | 3,142 |
| CR26200 | CR | 1 | 14 | 637 | 15x15 | сталь C45 | 2000 | 0,5 | 3,142 |
| CR26300 | CR | 1 | 14 | 955 | 15x15 | сталь C45 | 3000 | 0,5 | 3,142 |
| CR27050 | CR | 1,5 | 15,5 | 106 | 17x17 | сталь C45 | 500 | 0,6 | 4,712 |
| CR27100 | CR | 1,5 | 15,5 | 213 | 17x17 | сталь C45 | 1000 | 0,6 | 4,712 |
| CR27200 | CR | 1,5 | 15,5 | 425 | 17x17 | сталь C45 | 2000 | 0,6 | 4,712 |
| CR27300 | CR | 1,5 | 15,5 | 637 | 17x17 | сталь C45 | 3000 | 0,6 | 4,712 |
Технические параметры и условия эксплуатации
Рейка CR26100 работает в паре с зубчатым колесом модуля 1, обеспечивая точную передачу движения с шагом 3,142 мм. Длина 1000 мм удобна для средних и протяжённых линейных осей, где требуется стабильное перемещение без заметных потерь точности. Сталь C45 повышает стойкость зубьев к износу, а компактное сечение 15x15 мм облегчает монтаж в корпусные и профильные конструкции. Для долговечной работы важны соосность, правильный зацеп и регулярная смазка пары рейка-шестерня.
- Модуль: 1.
- Высота делительной окружности hp: 14 мм.
- Количество зубьев Z: 319.
- Сечение he x S: 15x15 мм.
- Материал: сталь C45.
- Длина: 1000 мм.

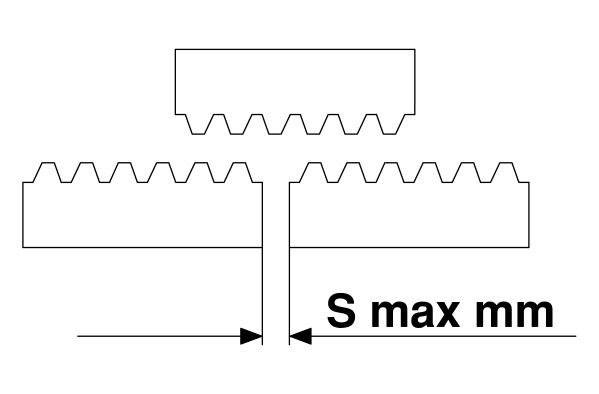

- Зазор между рейками: 0,5 мм.
- Шаг зубьев: 3,142 мм.
Применяемость
Рейка прямозубая CR26100 применяется в приводах перемещения станков ЧПУ, координатных столов, автоматизированных линий, упаковочного оборудования и механизмов подачи. Изделие подходит для узлов, где требуется точное позиционирование при умеренных и средних нагрузках. Длина 1000 мм позволяет использовать рейку как отдельный элемент или как часть составной линейной передачи. Типоразмер 15x15 мм удобен для установки в компактные конструкции и металлические профили.
- Станки с ЧПУ и линейные оси.
- Узлы позиционирования и подачи.
- Автоматические линии и транспортные механизмы.
- Упаковочное и фасовочное оборудование.
- Модернизация зубчато-реечных приводов.
Аналоги
Подбор аналогов для CR26100 следует выполнять по модулю, длине, сечению и характеристикам зацепления. Ниже приведены ориентиры по совместимым позициям и близким решениям для замены.
| Производитель | Обозначение аналога | Тип соответствия |
|---|---|---|
| NBS | Рейка 15x15, M1, L1000 | Условный аналог по размеру |
| ISB | Рейка 15x15, M1, L1000 | Условный аналог по размеру |
| OEM | Rack 15x15, module 1, 1000 mm | По габаритам и модулю |
| Universal | Straight tooth rack M1 15x15 | По каталожному типоразмеру |
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно монтировать CR26100? Рейку устанавливают на ровную базовую поверхность с точной соосностью относительно шестерни. После крепления проверяют плавность хода по всей длине и отсутствие закусывания.
- Чем CR26100 отличается от CR26050? Основное отличие — длина. У CR26100 она составляет 1000 мм, тогда как у CR26050 — 500 мм. Остальные базовые параметры серии совпадают.
- Когда требуется замена рейки? Замена необходима при износе зубьев, увеличении люфта, неравномерном ходе или повреждении рабочей поверхности.
- Подойдёт ли CR26100 вместо другой рейки с модулем 1? Не всегда. Нужно сверять не только модуль, но и сечение 15x15 мм, длину 1000 мм, высоту профиля и зазор между секциями.
- Нужна ли смазка зубчатой рейки? Да, для стабильной работы рекомендуется регулярная смазка пары рейка-шестерня, особенно при высоких скоростях и пылевой нагрузке.
