О товаре

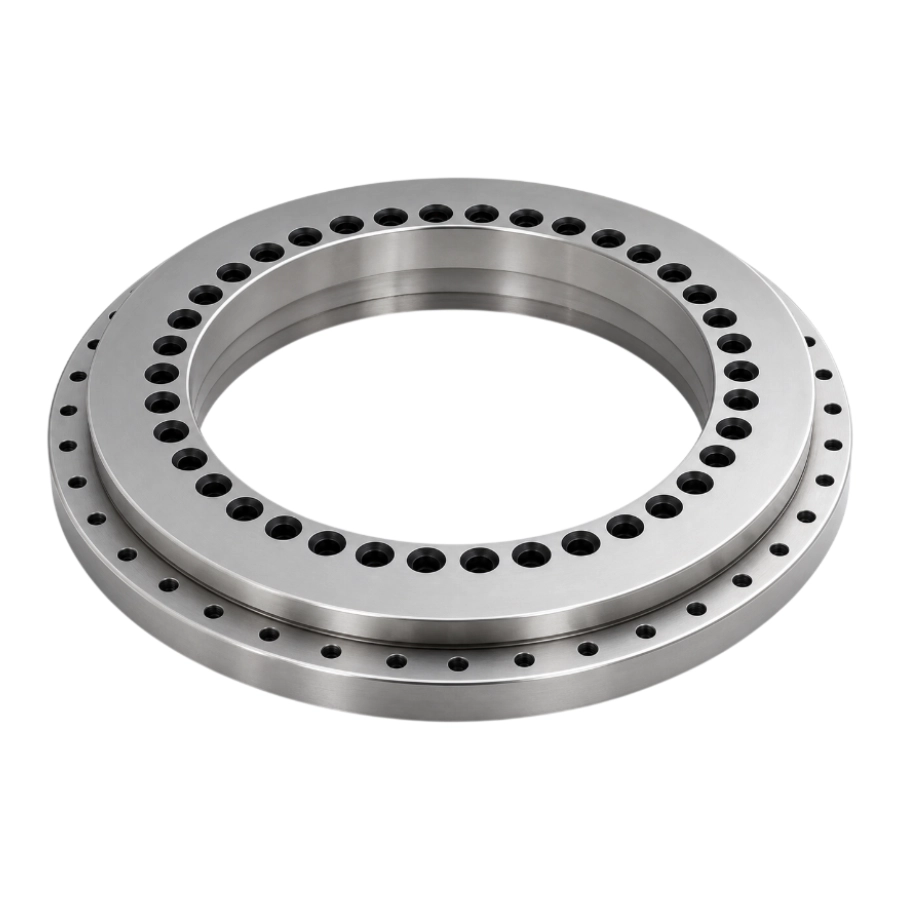

Опорно-поворотное устройство YRT580 — массивный прецизионный трёхрядный роликовый подшипник поворота с внутренним диаметром 580 мм, созданный для эксплуатации в наиболее нагруженных вращающихся узлах тяжёлого промышленного оборудования. Значительная высота кольца (90 мм) и усиленная схема крепления обеспечивают исключительную жёсткость, минимальное биение и стабильное вращение под колоссальными осевыми, радиальными и моментными воздействиями, что делает изделие востребованным в крупных карусельных и вертикально-фрезерных станках, тяжёлых роботизированных комплексах и специализированных измерительных системах.
Модель YRT580 применяется в составе вращающихся узлов, где одновременно действуют экстремальные осевые, радиальные и опрокидывающие усилия, а к повторяемости позиционирования предъявляются жёсткие требования. Перекрёстное расположение цилиндрических роликов в трёх рядах равномерно распределяет нагрузки во всех направлениях и сохраняет геометрию вращения на протяжении всего срока службы. Монтаж осуществляется непосредственно на вал и корпус через штатные крепёжные отверстия, что исключает потребность в переходных фланцах и упрощает сборку привода.
Расшифровка артикула
Маркировка YRT580 однозначно идентифицирует серию, конструктивное исполнение и ключевой посадочный размер опорно-поворотного устройства. Расшифровка обозначения позволяет инженеру-конструктору быстро определить типоразмер изделия и подобрать совместимые компоненты узла — ответные фланцы, вал, крепёж и сопрягаемые подшипниковые опоры.
- YRT — серия прецизионных трёхрядных роликовых ОПУ с перекрёстным расположением цилиндрических роликов, рассчитанных на восприятие комбинированных нагрузок.
- 580 — номинальный внутренний диаметр подшипника: 580 мм, определяющий посадочный размер вала или переходной втулки.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 750 мм, высота 90 мм), схему расположения крепёжных отверстий и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
Конструктивно ОПУ YRT580 представляет собой трёхрядный роликовый подшипник: два осевых ряда воспринимают осевые усилия и опрокидывающий момент, а центральный радиальный ряд компенсирует радиальные нагрузки. Цилиндрические ролики расположены перекрёстно, что обеспечивает равномерное распределение усилий и минимальное биение. На наружном и внутреннем кольцах выполнены монтажные отверстия для прямой установки на сопрягаемые детали, а также демонтажные резьбовые точки для безопасного снятия изделия при обслуживании.
- Трёхрядная роликовая схема: два осевых ряда и один радиальный, перекрёстное расположение тел качения.
- Внутренний диаметр Di = 580 мм, наружный диаметр De = 750 мм, общая высота H2 = 90 мм.
- Наружное кольцо: 42 крепёжных отверстия диаметром 11,4 мм, расположенных на диаметре Fe = 720 мм.
- Внутреннее кольцо: 46 крепёжных отверстий диаметром 11,4 мм на диаметре Fi = 610 мм.
- Зубчатое кольцо: внешний диаметр di = 700 мм, внутренний Di = 580 мм, высота C = 30 мм.
- Равномерное распределение сборочных винтов: шаг 48×7,5°, 42 наружных и 46 внутренних отверстий.
- Демонтажные отверстия: 6 штук с резьбой M12, расположены с шагом 6×60°.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT580 проектировалось для работы в узлах с экстремальными комбинированными нагрузками и требованиями к высокой точности позиционирования. Увеличенное количество крепёжных отверстий (42 наружных и 46 внутренних) обеспечивает равномерное распределение усилий по периметру колец, а прецизионная шлифовка дорожек качения гарантирует стабильное биение в пределах заявленного допуска. Ключевым условием долговечной работы является соблюдение момента затяжки и чистоты посадочных поверхностей при монтаже.
- Внутренний диаметр Di: 580 мм (допуск −0,025).
- Наружный диаметр De: 750 мм (допуск −0,035).
- Общая высота H2: 90 мм.
- Высота внешнего кольца C: 30 мм.
- Диаметр расположения наружных отверстий Fe: 720 мм.
- Диаметр расположения внутренних отверстий Fi: 610 мм.
- Количество крепёжных отверстий: 42 наружных, 46 внутренних.
- Диаметр крепёжных отверстий he / hi: 11,4 мм.
- Расточка под головку винта L / W: 18 мм / 11 мм.
- Биение радиальное и осевое: 10 мкм.
- Предельная скорость вращения: 80 об/мин.
- Момент динамического трения: 140 Н·м.
- Динамическая осевая нагрузка Ca: 490 кН.
- Статическая осевая нагрузка C0a: 4250 кН.
- Динамическая радиальная нагрузка Cr: 228 кН.
- Статическая радиальная нагрузка C0r: 965 кН.
- Демонтажные отверстия: 6 шт., шаг 6×60°, резьба M12.
- Момент затяжки сборочных винтов: 68 Н·м.
- Масса: 89 кг.
Применяемость
Опорно-поворотное устройство YRT580 ориентировано на поворотные узлы с внутренним диаметром вала 580 мм и применяется там, где требуется сочетать экстремальную грузоподъёмность с прецизионной точностью вращения. Типичные сферы использования охватывают тяжёлое станкостроение, промышленную робототехнику и специализированное измерительное оборудование.
- Поворотные столы и индексаторы тяжёлых фрезерных, карусельных и расточных станков с ЧПУ.
- Позиционеры и манипуляторы промышленных роботов с высокой повторяемостью движений.
- Поворотные платформы координатно-измерительных машин и контрольных стендов.
- Вращающиеся узлы вертикальных и горизонтальных обрабатывающих центров крупного типоразмера.
- Радиолокационные, оптико-электронные и антенные устройства с прецизионным наведением.
- Автоматизированные сварочные и сборочные комплексы с круговыми позиционерами заготовок.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT580 сопоставимо с рядом прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 580 мм. Ниже приведены потенциальные аналоги, близкие по габаритам и нагрузочным характеристикам.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Производитель регламентирует момент затяжки сборочных винтов на уровне 68 Н·м. Затяжка выполняется крест-накрест в несколько проходов, чтобы исключить деформацию колец и обеспечить заявленное биение 10 мкм. Рекомендуется использовать динамометрический ключ и винты класса прочности не ниже 10.9.
Предельная частота вращения составляет 80 об/мин. Это значение типично для трёхрядных роликовых ОПУ крупного типоразмера, ориентированных на точность и жёсткость, а не на скоростной режим. Для скоростных применений следует подбирать изделия меньшего диаметра или шариковые серии.
ОПУ рассчитано на комбинированные воздействия: динамическая осевая нагрузка — 490 кН, статическая осевая — 4250 кН, динамическая радиальная — 228 кН, статическая радиальная — 965 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно воспринимать осевые и радиальные усилия, а также значительный опрокидывающий момент.
YRT580 поставляется с заводским заполнением консистентной смазкой, достаточным для начала эксплуатации. В дальнейшем рекомендуется контролировать состояние смазочного материала, отсутствие перегрева и посторонних шумов, а при работе в запылённых или влажных условиях — установить дополнительные уплотнения и защитные кожухи.
YRT580 имеет внутренний диаметр 580 мм, наружный 750 мм, высоту 90 мм и массу 89 кг. По сравнению с YRT460 она обладает существенно большей грузоподъёмностью (Ca 490 кН против 355 кН, C0a 4250 кН против 2800 кН) и увеличенной высотой кольца (90 мм против 70 мм), что обеспечивает повышенную жёсткость при значительных опрокидывающих моментах. Следующая модель YRT650 крупнее и тяжелее, поэтому выбор между ними делается исходя из габаритов узла и действующих усилий.
