О товаре

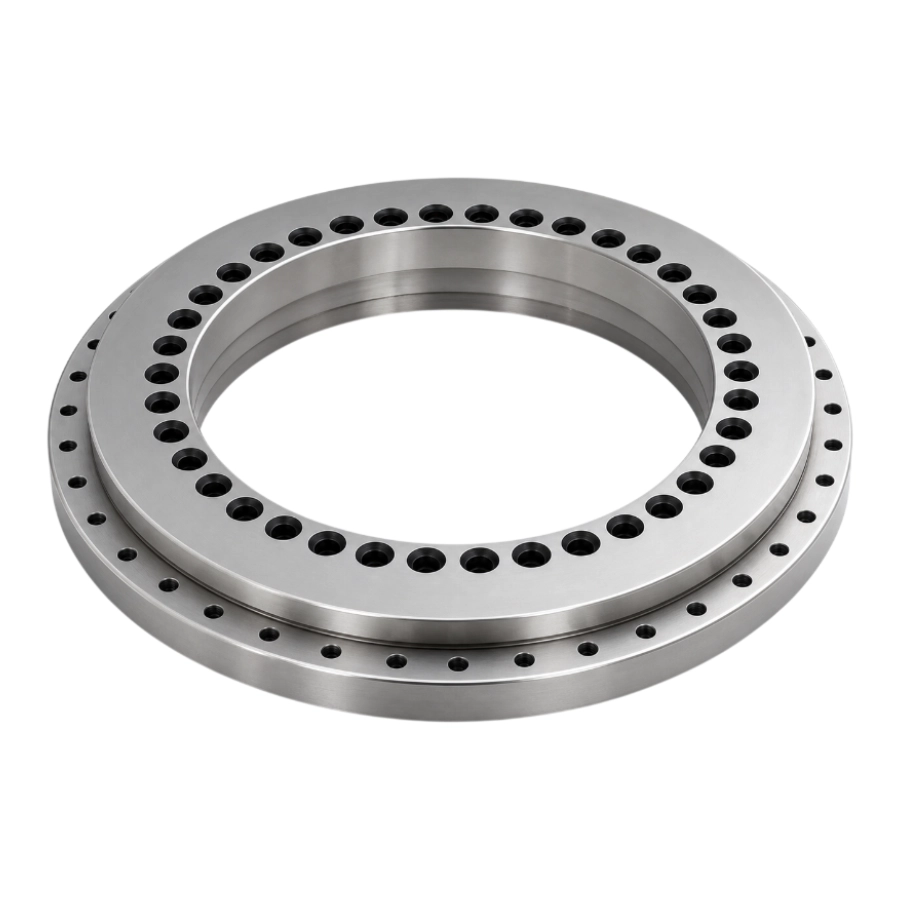

Опорно-поворотное устройство YRT50 — прецизионный трёхрядный роликовый подшипник поворота с внутренним диаметром 50 мм, предназначенный для восприятия комбинированных осевых, радиальных и моментных нагрузок в узлах с высокими требованиями к точности позиционирования. Конструкция ОПУ обеспечивает минимальное биение, высокую жёсткость на изгиб и стабильное вращение при умеренных скоростях, что делает его оптимальным решением для поворотных столов станков с ЧПУ, делительных головок и робототехнических модулей.
Модель YRT50 применяется в составе вращающихся узлов, где требуется одновременная компенсация осевых и радиальных усилий при значительном опрокидывающем моменте. Трёхрядная роликовая схема с перекрёстным расположением тел качения позволяет воспринимать нагрузки во всех направлениях, сохраняя жёсткость и повторяемость позиционирования. ОПУ YRT50 монтируется непосредственно на вал и корпус через внутренние и внешние крепёжные отверстия, что упрощает интеграцию в компактные приводные узлы.
Расшифровка артикула
Обозначение YRT50 отражает серию подшипника, его конструктивное исполнение и основной посадочный размер. Такая маркировка позволяет однозначно идентифицировать типоразмер ОПУ и подобрать совместимые ответные части конструкции — вал, корпус и крепёж.
- YRT — серия трёхрядных цилиндрических роликовых опорно-поворотных устройств с перекрёстным расположением роликов, предназначенных для высокоточных поворотных узлов.
- 50 — номинальный внутренний диаметр ОПУ: 50 мм, определяет посадочный размер под вал или переходную втулку.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 126 мм, высота 30 мм), схему крепления и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
ОПУ YRT50 выполнено по трёхрядной роликовой схеме: два осевых ряда роликов воспринимают осевые нагрузки и опрокидывающий момент, а радиальный ряд обеспечивает восприятие радиальных усилий. Перекрёстное расположение тел качения позволяет компенсировать нагрузки во всех направлениях при минимальном биении. Наружное и внутреннее кольца имеют монтажные отверстия для прямого крепления к сопрягаемым деталям, что исключает необходимость в дополнительных посадочных фланцах.
- Трёхрядная схема с цилиндрическими роликами: два осевых ряда и один радиальный.
- Внутренний диаметр Di = 50 мм, наружный диаметр De = 126 мм, общая высота H2 = 30 мм.
- Наружное кольцо: 12 крепёжных отверстий диаметром 5,6 мм на диаметре Fe = 116 мм.
- Внутреннее кольцо: 10 крепёжных отверстий диаметром 5,6 мм на диаметре Fi = 63 мм.
- Зубчатое кольцо: внешний диаметр di = 105 мм, внутренний диаметр Di = 50 мм, высота C = 10 мм.
- Равномерное распределение сборочных винтов: 12 наружных и 10 внутренних, шаг расположения отверстий 12×30° и 2×180° для демонтажных точек.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT50 рассчитано на работу в составе прецизионных поворотных узлов с комбинированными нагрузками. Трёхрядная роликовая конструкция обеспечивает высокие значения грузоподъёмности при компактных габаритах, а прецизионная обработка дорожек качения гарантирует минимальное биение. Для сохранения заявленных характеристик критически важно соблюдать момент затяжки сборочных винтов и требования к чистоте посадочных поверхностей.
- Внутренний диаметр Di: 50 мм (допуск −0,008).
- Наружный диаметр De: 126 мм (допуск −0,011).
- Общая высота H2: 30 мм.
- Высота внешнего кольца C: 10 мм.
- Диаметр расположения наружных отверстий Fe: 116 мм.
- Диаметр расположения внутренних отверстий Fi: 63 мм.
- Количество крепёжных отверстий: 12 наружных, 10 внутренних.
- Диаметр крепёжных отверстий he / hi: 5,6 мм.
- Биение радиальное и осевое: 2 мкм.
- Предельная скорость вращения: 440 об/мин.
- Момент динамического трения: 2,5 Н·м.
- Динамическая осевая нагрузка Ca: 38 кН.
- Статическая осевая нагрузка C0a: 158 кН.
- Динамическая радиальная нагрузка Cr: 28,5 кН.
- Статическая радиальная нагрузка C0r: 49,5 кН.
- Момент затяжки сборочных винтов: 8,5 Н·м.
- Масса: 1,6 кг.
- Рекомендуемые условия эксплуатации: монтаж на подготовленные посадочные поверхности с контролем соосности, использование винтов класса прочности не ниже 10.9, равномерная затяжка по крест-накрест схеме, защита узла от стружки и абразивной пыли, периодический контроль состояния смазки.
Применяемость
Опорно-поворотное устройство YRT50 предназначено для прецизионных поворотных узлов с внутренним диаметром вала 50 мм. Благодаря высокой жёсткости, малому биению и способности воспринимать комбинированные нагрузки, модель применяется в станкостроении, робототехнике и измерительной технике.
- Поворотные столы и делительные головки фрезерных и шлифовальных станков с ЧПУ.
- Робототехнические модули и манипуляторы с требованиями к высокой повторяемости позиционирования.
- Координатно-измерительные машины и вращающиеся столы измерительных комплексов.
- Поворотные оси вертикальных обрабатывающих центров и многокоординатных систем.
- Медицинское и оптико-механическое оборудование, где критично минимальное биение.
- Автоматизированные сборочные и упаковочные линии с вращающимися рабочими столами.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT50 соответствует ряду прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 50 мм. Ниже приведены потенциальные аналоги, сопоставимые по габаритам и назначению.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Рекомендуемый момент затяжки сборочных винтов составляет 8,5 Н·м. Затяжку необходимо выполнять равномерно, по крест-накрест схеме, в несколько проходов, чтобы избежать перекоса колец и сохранения заявленного биения 2 мкм.
Предельная скорость вращения YRT50 составляет 440 об/мин. Это типичное значение для прецизионных трёхрядных роликовых ОПУ, ориентированных на высокую точность и жёсткость, а не на высокие обороты. Для более скоростных задач рекомендуется рассмотреть серии с меньшим диаметром или шариковые аналоги.
Модель рассчитана на комбинированные нагрузки: динамическая осевая — 38 кН, статическая осевая — 158 кН, динамическая радиальная — 28,5 кН, статическая радиальная — 49,5 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно компенсировать осевые, радиальные усилия и значительный опрокидывающий момент.
ОПУ YRT50 поставляется заполненным консистентной смазкой и не требует интенсивного обслуживания. В процессе эксплуатации рекомендуется периодически контролировать отсутствие посторонних шумов, нагрева и люфтов, а также защищать узел от попадания абразивной пыли и СОЖ. При работе в агрессивных средах желательно установить защитные уплотнения.
YRT50 — компактная модель с внутренним диаметром 50 мм, наружным 126 мм и высотой 30 мм, массой 1,6 кг. Она отличается меньшими габаритами, массой и моментом трения (2,5 Н·м) по сравнению с YRT80, YRT100 и далее, но уступает им в грузоподъёмности. Выбор типоразмера определяется габаритами узла и величиной действующих нагрузок.
