О товаре

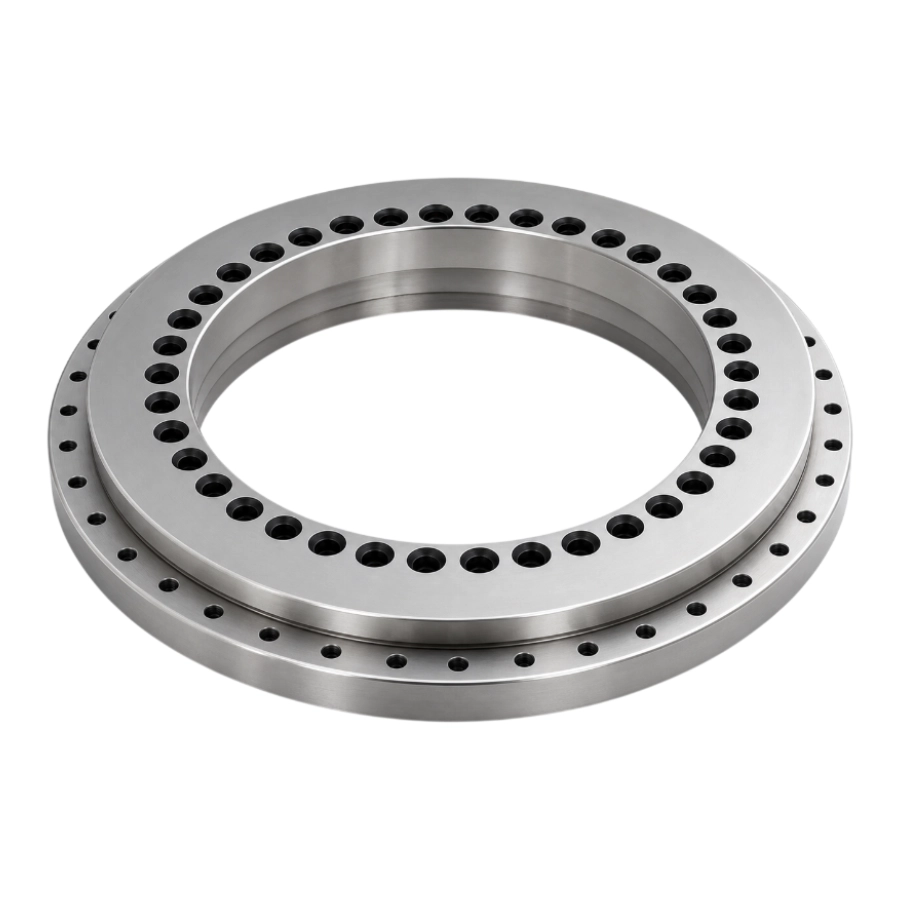

Опорно-поворотное устройство YRT80 — прецизионный трёхрядный роликовый подшипник поворота с внутренним диаметром 80 мм, спроектированный для восприятия комбинированных осевых, радиальных и моментных нагрузок в узлах, где требуется повышенная жёсткость и высокая точность вращения. Конструкция ОПУ обеспечивает стабильное вращение при умеренных скоростях, минимальное биение и способность компенсировать значительные опрокидывающие моменты, что делает его востребованным решением для поворотных столов обрабатывающих центров, делительных головок и робототехнических манипуляторов.
Модель YRT80 применяется в составе вращающихся узлов промышленного оборудования, где одновременно действуют осевые, радиальные и моментные нагрузки. Трёхрядная роликовая схема с перекрёстным расположением тел качения позволяет равномерно распределять усилия по всем направлениям, сохраняя повторяемость позиционирования и жёсткость узла. ОПУ YRT80 монтируется на вал и корпус через внутренние и внешние крепёжные отверстия, что упрощает интеграцию в компактные приводные модули без дополнительных переходных фланцев.
Расшифровка артикула
Обозначение YRT80 отражает серию подшипника, его конструктивное исполнение и основной посадочный размер. Такая маркировка позволяет однозначно идентифицировать типоразмер ОПУ и подобрать совместимые ответные части конструкции — вал, корпус и крепёж.
- YRT — серия трёхрядных цилиндрических роликовых опорно-поворотных устройств с перекрёстным расположением роликов, предназначенных для высокоточных поворотных узлов.
- 80 — номинальный внутренний диаметр ОПУ: 80 мм, определяет посадочный размер под вал или переходную втулку.
При заказе необходимо учитывать габаритные размеры (наружный диаметр 146 мм, высота 35 мм), схему крепления и требования к моменту затяжки сборочных винтов для обеспечения заявленной точности.
Конструкция и устройство
ОПУ YRT80 выполнено по трёхрядной роликовой схеме: два осевых ряда роликов воспринимают осевые нагрузки и опрокидывающий момент, а радиальный ряд обеспечивает восприятие радиальных усилий. Перекрёстное расположение тел качения позволяет компенсировать нагрузки во всех направлениях при минимальном биении. Наружное и внутреннее кольца имеют монтажные отверстия для прямого крепления к сопрягаемым деталям, что исключает необходимость в дополнительных посадочных фланцах.
- Трёхрядная схема с цилиндрическими роликами: два осевых ряда и один радиальный.
- Внутренний диаметр Di = 80 мм, наружный диаметр De = 146 мм, общая высота H2 = 35 мм.
- Наружное кольцо: 12 крепёжных отверстий диаметром 4,6 мм на диаметре Fe = 138 мм.
- Внутреннее кольцо: 10 крепёжных отверстий диаметром 5,6 мм на диаметре Fi = 92 мм.
- Зубчатое кольцо: внешний диаметр di = 130 мм, внутренний диаметр Di = 80 мм, высота C = 12 мм.
- Равномерное распределение сборочных винтов: 12 наружных и 10 внутренних, шаг расположения отверстий 12×30° и 2×180° для демонтажных точек.
Размерный ряд серии YRT
Ниже приведена таблица основных типоразмеров опорно-поворотных устройств серии YRT. Текущий товар выделен.
Технические параметры и условия эксплуатации
ОПУ YRT80 рассчитано на работу в составе прецизионных поворотных узлов с комбинированными нагрузками. Трёхрядная роликовая конструкция обеспечивает высокие значения грузоподъёмности при компактных габаритах, а прецизионная обработка дорожек качения гарантирует минимальное биение. Для сохранения заявленных характеристик критически важно соблюдать момент затяжки сборочных винтов и требования к чистоте посадочных поверхностей.
- Внутренний диаметр Di: 80 мм (допуск −0,009).
- Наружный диаметр De: 146 мм (допуск −0,011).
- Общая высота H2: 35 мм.
- Высота внешнего кольца C: 12 мм.
- Диаметр расположения наружных отверстий Fe: 138 мм.
- Диаметр расположения внутренних отверстий Fi: 92 мм.
- Количество крепёжных отверстий: 12 наружных, 10 внутренних.
- Диаметр крепёжных отверстий he / hi: 4,6 мм / 5,6 мм.
- Биение радиальное и осевое: 3 мкм.
- Предельная скорость вращения: 530 об/мин.
- Момент динамического трения: 3 Н·м.
- Динамическая осевая нагрузка Ca: 56 кН.
- Статическая осевая нагрузка C0a: 255 кН.
- Динамическая радиальная нагрузка Cr: 42,5 кН.
- Статическая радиальная нагрузка C0r: 100 кН.
- Момент затяжки сборочных винтов: 8,5 Н·м.
- Масса: 2,4 кг.
Применяемость
Опорно-поворотное устройство YRT80 предназначено для прецизионных поворотных узлов с внутренним диаметром вала 80 мм. Благодаря повышенной жёсткости, малому биению и способности воспринимать комбинированные нагрузки, модель применяется в станкостроении, робототехнике и измерительной технике.
- Поворотные столы и делительные головки фрезерных, шлифовальных и токарных станков с ЧПУ средней мощности.
- Робототехнические манипуляторы и поворотные оси с требованиями к высокой повторяемости позиционирования.
- Координатно-измерительные машины и вращающиеся столы измерительных комплексов.
- Поворотные оси вертикальных обрабатывающих центров и многокоординатных систем.
- Медицинское и оптико-механическое оборудование, где критично минимальное биение.
- Автоматизированные сборочные, сварочные и упаковочные линии с вращающимися рабочими столами.
Аналоги
По типоразмеру и конструктивной схеме ОПУ YRT80 соответствует ряду прецизионных трёхрядных роликовых подшипников поворота других производителей с внутренним диаметром 80 мм. Ниже приведены потенциальные аналоги, сопоставимые по габаритам и назначению.
Точное соответствие необходимо проверять по каталожным габаритам, схеме расположения крепёжных отверстий и допускаемым нагрузкам конкретной модели перед заменой.
Часто задаваемые вопросы
Рекомендуемый момент затяжки сборочных винтов составляет 8,5 Н·м. Затяжку необходимо выполнять равномерно, по крест-накрест схеме, в несколько проходов, чтобы избежать перекоса колец и сохранить заявленное биение 3 мкм.
Предельная скорость вращения YRT80 составляет 530 об/мин. Это типичное значение для прецизионных трёхрядных роликовых ОПУ, ориентированных на высокую точность и жёсткость, а не на высокие обороты. Для более скоростных задач рекомендуется рассмотреть серии с меньшим диаметром или шариковые аналоги.
Модель рассчитана на комбинированные нагрузки: динамическая осевая — 56 кН, статическая осевая — 255 кН, динамическая радиальная — 42,5 кН, статическая радиальная — 100 кН. Трёхрядная схема с перекрёстным расположением роликов позволяет одновременно компенсировать осевые, радиальные усилия и значительный опрокидывающий момент.
ОПУ YRT80 поставляется заполненным консистентной смазкой и не требует интенсивного обслуживания. В процессе эксплуатации рекомендуется периодически контролировать отсутствие посторонних шумов, нагрева и люфтов, а также защищать узел от попадания абразивной пыли и СОЖ. При работе в агрессивных средах желательно установить защитные уплотнения.
YRT80 — модель с внутренним диаметром 80 мм, наружным 146 мм и высотой 35 мм, массой 2,4 кг. По сравнению с YRT50 она имеет увеличенные габариты и массу, но обеспечивает более высокие значения грузоподъёмности (Ca 56 кН против 38 кН, C0a 255 кН против 158 кН) и момента динамического трения (3 Н·м против 2,5 Н·м). Выбор типоразмера определяется габаритами узла и величиной действующих нагрузок.
