О направляющих подшипниках

Направляющие подшипники в системах линейного перемещения - это подшипники, предназначенные для движения вдоль цилиндрического направляющего вала. В шариковых исполнениях тела качения циркулируют внутри подшипника и контактируют с поверхностью направляющей, обеспечивая поступательное перемещение установленного узла.

Такие изделия относятся к линейным подшипникам и работают совместно с подходящими цилиндрическими направляющими валами. Подшипник и направляющую необходимо рассматривать как сопряженную линейную систему.

Назначение направляющего подшипника

Линейный подшипник служит подвижной опорой и позволяет закрепленному на нем элементу оборудования перемещаться вдоль цилиндрической направляющей. Вал задает траекторию, а подшипник воспринимает нагрузки в пределах характеристик конкретной конструкции.

• Прямолинейное перемещение выполняется вдоль оси направляющего вала.
• Тела качения уменьшают сопротивление движению между подвижным узлом и направляющей.
• Передача нагрузки происходит от перемещаемой конструкции через подшипник на вал.
• Монтажная часть обеспечивает соединение линейной опоры с подвижным элементом механизма.

Конструкция и принцип работы

В рециркуляционном шариковом подшипнике шарики проходят рабочую зону контакта с цилиндрическим валом, затем возвращаются по внутренним каналам и снова входят в нагруженный участок. Такая циркуляция позволяет подшипнику перемещаться вдоль направляющей на значительное расстояние.

• Тела качения передают нагрузку между подшипником и валом.
• Сепаратор и возвратные каналы организуют движение шариков внутри подшипника.
• Наружная часть устанавливается в корпус или предусмотренное конструкцией посадочное место.
• Уплотняющие элементы, если они предусмотрены, помогают ограничивать попадание загрязнений в рабочую зону.

Подшипники без корпуса и корпусные блоки

Направляющие подшипники могут использоваться как отдельные линейные втулки или как готовые блоки с монтажным корпусом. Выбор зависит от конструкции оборудования и способа соединения с подвижной частью.

• Подшипник без корпуса устанавливается в отдельное посадочное место, держатель или другую предусмотренную конструкцией деталь.

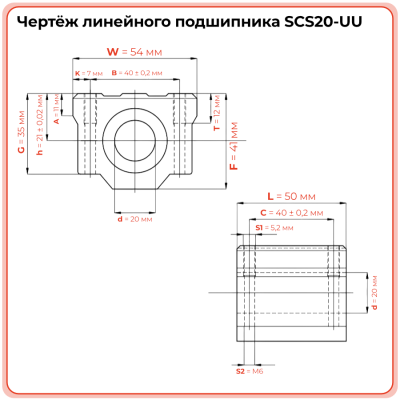

• Корпусный блок объединяет линейный подшипник с монтажным корпусом и позволяет крепить узел непосредственно к перемещаемой конструкции.

При замене корпусного блока недостаточно подобрать подшипник под тот же диаметр вала. Необходимо также проверить размеры корпуса, его высоту, длину, ширину и расположение крепежных отверстий.

Открытые и закрытые исполнения

Конструкция подшипника должна соответствовать способу установки цилиндрической направляющей. Особенно это важно для валов, имеющих продольную опору по длине.

• Закрытое исполнение охватывает направляющий вал по всей окружности рабочей зоны и применяется там, где конструкция вала не препятствует перемещению подшипника.
• Открытое исполнение имеет продольный вырез, позволяющий перемещаться вдоль вала с расположенной под ним опорой соответствующей конструкции.

Фланцевые и бесфланцевые исполнения

Фланец относится к монтажной части линейного подшипника или корпуса и определяет способ его крепления к оборудованию. Он не изменяет принцип взаимодействия подшипника с цилиндрическим валом.

• Бесфланцевые исполнения устанавливаются в посадочное отверстие или крепятся через корпус соответствующей конструкции.
• Фланцевые исполнения имеют монтажную площадку с отверстиями, позволяющую закреплять подшипниковый узел на сопрягаемой детали.

При подборе фланцевого варианта необходимо проверять форму фланца, расположение отверстий и остальные присоединительные размеры, поскольку одинаковый диаметр вала не гарантирует монтажную взаимозаменяемость.

Диаметр вала и наружные размеры

Внутренний диаметр линейного подшипника должен соответствовать номинальному диаметру цилиндрической направляющей. Однако для установки в существующий механизм необходимо дополнительно проверить размеры наружной части.

• Внутренний диаметр определяет совместимость с направляющим валом.
• Наружный диаметр важен для подшипников, устанавливаемых в отдельное посадочное место.
• Длина влияет на монтажное пространство и конструкцию подвижного узла.
• Размеры корпуса и крепления проверяются у готовых линейных блоков.

Что учитывать по нагрузке

Подшипник необходимо выбирать с учетом фактической нагрузки и схемы расположения опор. На линейный узел могут действовать не только силы от массы перемещаемой части, но и моменты, возникающие при смещении нагрузки относительно направляющих.

• Масса подвижного узла распределяется между установленными линейными опорами.
• Рабочие усилия зависят от назначения и режима работы оборудования.
• Положение центра нагрузки влияет на моменты относительно направляющих.
• Количество и расстояние между подшипниками определяют распределение нагрузки в линейной системе.

Допустимые статические и динамические нагрузки следует проверять по техническим характеристикам конкретного подшипника. Один диаметр вала не позволяет оценить несущую способность линейного узла.

Совместимость с цилиндрической направляющей

Линейный подшипник работает непосредственно с поверхностью направляющего вала, поэтому важны не только его номинальный диаметр, но и характеристики самой направляющей. Они влияют на характер контакта тел качения и движение подшипника.

Для открытого исполнения дополнительно учитывается геометрия продольной опоры вала и ее положение относительно выреза подшипника. Для закрытого варианта конструкция направляющей не должна препятствовать свободному перемещению блока по всей длине рабочего хода.

Где применяются направляющие подшипники

Линейные подшипники применяются в механизмах, где требуется прямолинейное перемещение по цилиндрической направляющей. Конкретное исполнение выбирают по нагрузке, монтажной схеме и конструкции оборудования.

• станочное и производственное оборудование;
• координатные и позиционирующие механизмы;
• автоматизированные сборочные системы;
• технологические и измерительные устройства;
• другие механизмы с линейным перемещением по цилиндрическим валам.

Как подобрать направляющий подшипник

При замене существующей детали подбор желательно начинать с ее полной маркировки. Если обозначение неизвестно, необходимо определить конструкцию линейного узла и измерить основные присоединительные размеры.

• Диаметр направляющего вала. Должен соответствовать внутреннему диаметру подшипника.
• Открытое или закрытое исполнение. Выбирается по конструкции направляющей и способу поддержки вала.
• Корпус. Определяется необходимость отдельного подшипника либо готового монтажного блока.
• Фланец. Его наличие и геометрия должны соответствовать способу крепления.
• Наружные размеры. Проверяются диаметр, длина или габариты корпуса в зависимости от исполнения.
• Крепежная схема. Особенно важна при замене готового корпусного блока.
• Рабочие нагрузки. Учитываются масса, внешние силы и моменты относительно направляющей.
• Условия эксплуатации. При выборе учитываются скорость движения, загрязнение и требования к обслуживанию.

Монтаж и эксплуатация

Работа линейного подшипника зависит от состояния цилиндрической направляющей и взаимного положения всех опор системы. Перекос нескольких подшипников или валов может увеличить сопротивление движению и создать дополнительные нагрузки на тела качения.

• перед монтажом необходимо проверить состояние вала и посадочных поверхностей;
• несколько подшипников одной оси следует устанавливать без принудительного перекоса;
• направляющие должны быть правильно выставлены относительно друг друга;
• рабочую поверхность необходимо защищать от загрязнений и повреждений;
• состояние уплотнений контролируют в конструкциях, где они предусмотрены;
• смазывание и обслуживание выполняют с учетом устройства конкретного подшипника и условий его работы.
