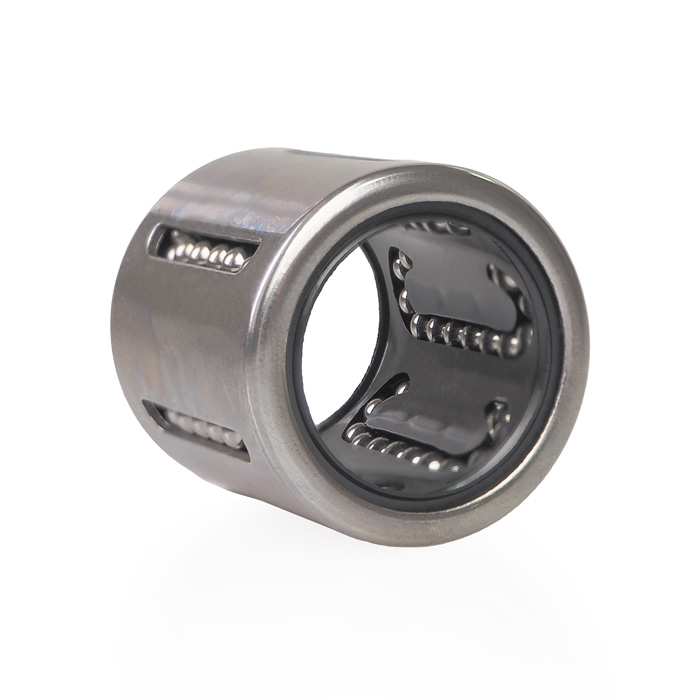

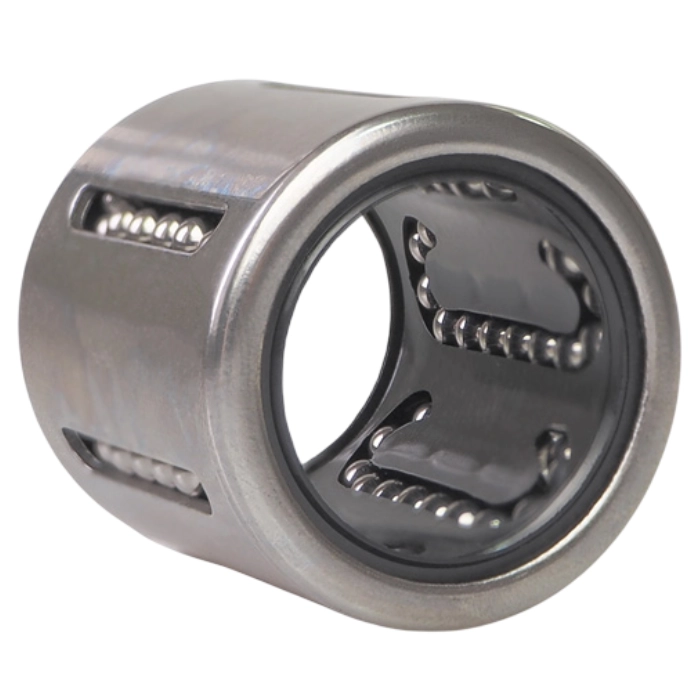

Маркировка KH4060-PP описывает линейную шариковую втулку серии KH, рассчитанную на установку на направляющий вал диаметром 40 мм. Обозначение используют при поиске подшипника, выборе посадочного места в корпусе и сравнении с совместимыми изделиями других производителей.
- KH — серия цилиндрических линейных подшипников без монтажного фланца.

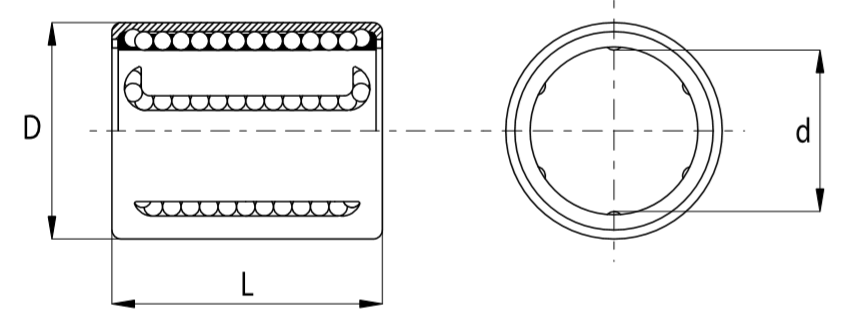

- 40 — внутренний диаметр под вал; используется круглая направляющая Ø40 мм.
- 60 — номинальная длина корпуса линейной втулки, 60 мм.
- PP — закрытое исполнение с торцевыми полимерными уплотнениями.

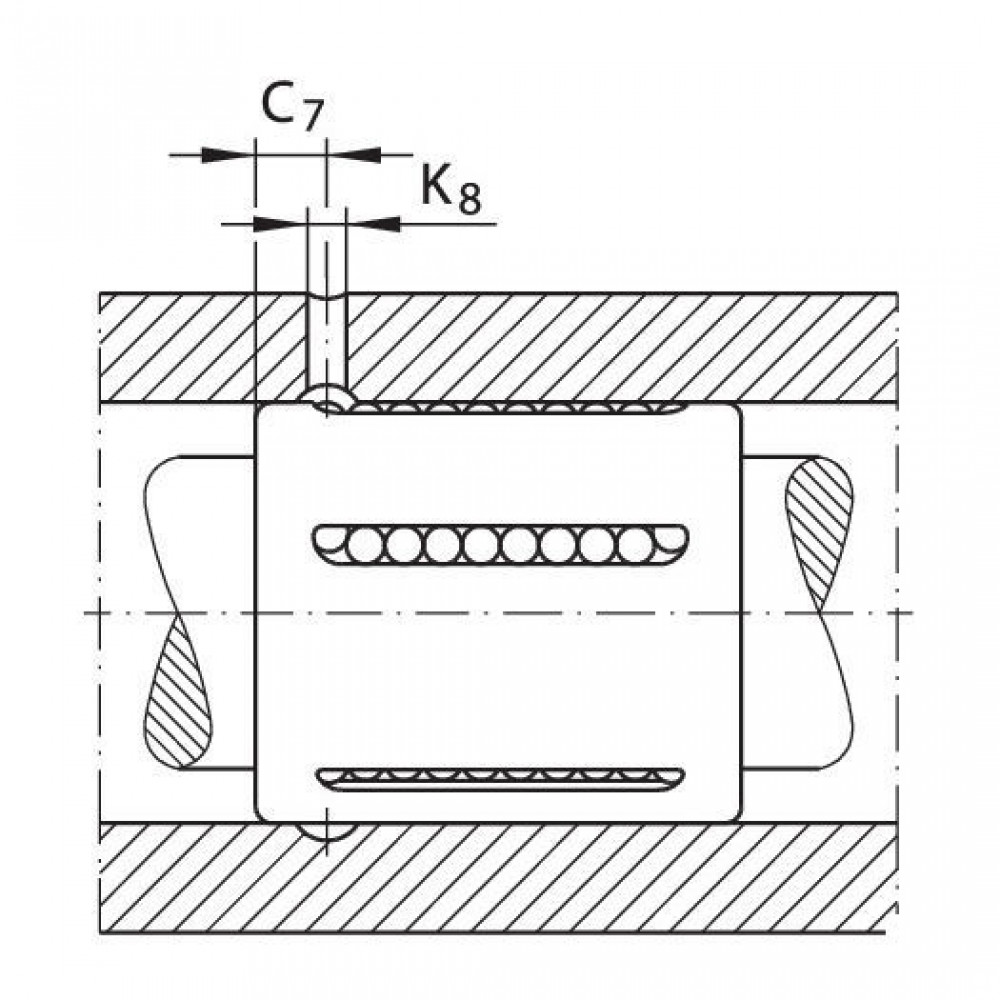

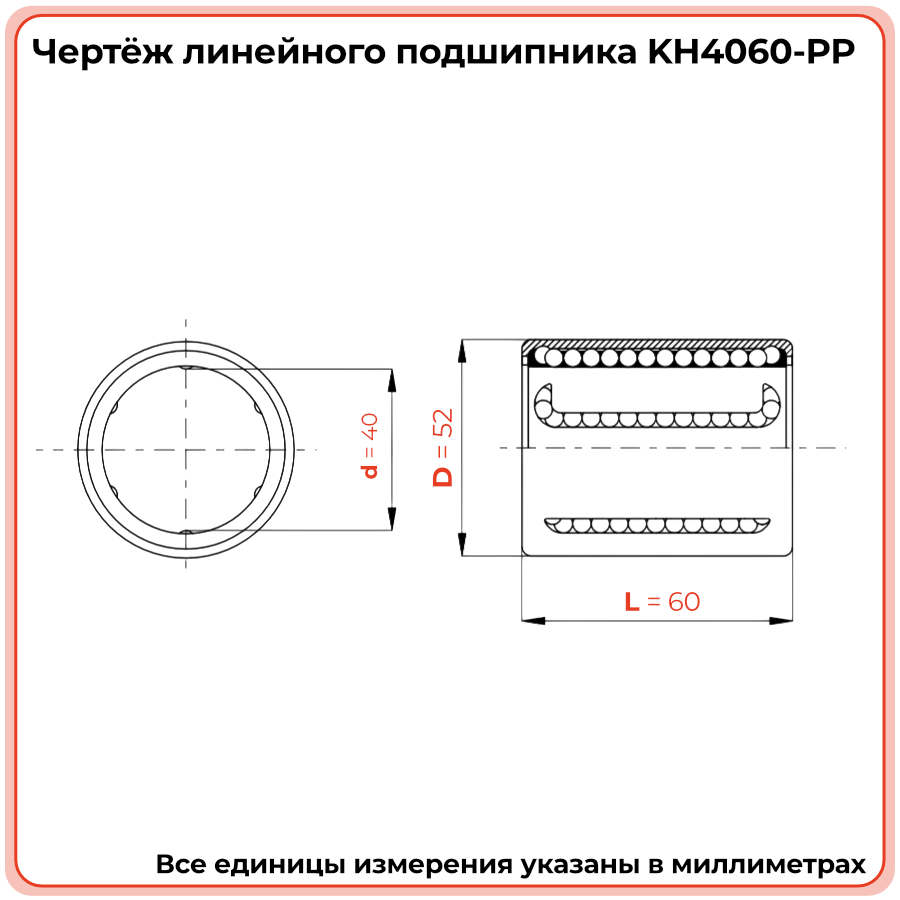

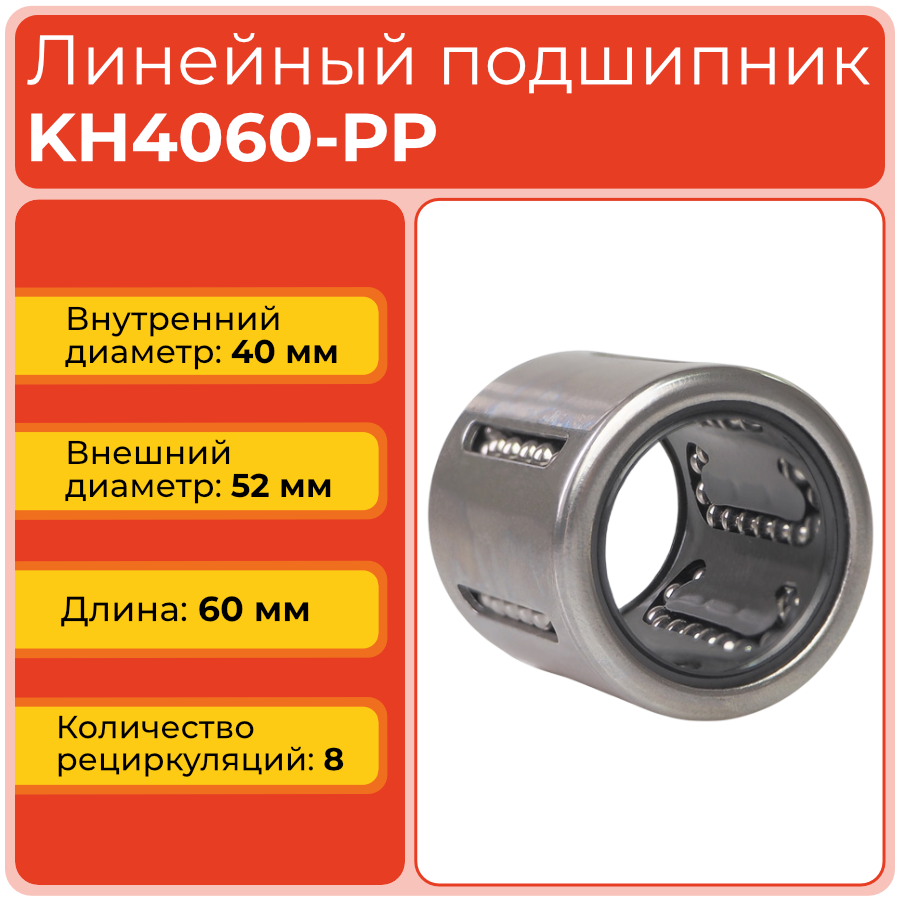

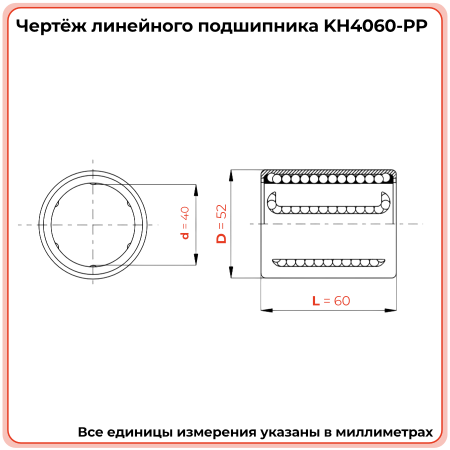

Полное наименование товара: KH4060-PP TECHNIX. Для правильного подбора помимо обозначения необходимо проверить наружный диаметр корпуса 52 мм, схему расположения подшипников в каретке, монтажные допуски и условия работы линейного узла.
Стоит обратить внимание
Число 40 относится к диаметру вала, а 60 — к длине корпуса. Наружный диаметр 52 мм напрямую не отражён в маркировке, поэтому его следует обязательно учитывать при проектировании расточки корпуса и выборе аналога.
