В промышленности находят широкое применение шарико-винтовые пары ШВП. Гайка ШВП является частью шарико-винтовой передачи, работающая совместно с винтом ШВП.
Конструкция
Шарико-винтовые пары ШВП конструктивно состоят из винтов и гаек. Гайка ШВП используется в паре с ходовым винтом соответствующего типоразмера.
Двойная гайка ШВП способствует созданию в передаче натяга. Результатом является устранение люфта и мертвого хода. Конструкцию двойной гайки ШВП отличает удлиненный фланец. Обеспечение плавного и бесшумного хода с двойной гайкой ШВП является важным для высокоскоростных операций, в частности при работе станков ЧПУ.
Особенности конструкции имеет вращающаяся гайка ШВП. Это объясняется тем, что обычно вращается винт, а гайка закрепляется на подвижных элементах станка. При использовании вращающейся гайки ШВП неподвижным является винт, а гайка вращается внутри него на подшипниках.
Конструктивно вращающаяся гайка ШВП состоит из корпуса, внутри которого нарезаны резьбовые канавки, и возвратным каналом для шариков.
Область применения
Широкое применение гайки ШВП в составе шарико-винтовых пар находят в промышленном производстве, 3D-принтерах и станках с системой ЧПУ.
Особое значение имеет покупка гаек ШВП для станков с программным управлением ЧПУ. Такие станки стали нормой для современной промышленности. Шарико-винтовые передачи используются в станках ЧПУ для движения рабочей плоскости и точных инструментов по заданной траектории.
Также шарико-винтовые передачи и гайки ШВП в их составе находят применение в роботизированной технике. Их наличие позволяет роботам выполнять различные задачи.
Материал изготовления
Для изготовления гаек ШВП используется такой материал, как высококачественная сталь. Благодаря этому гайки ШВП отличаются износостойкостью и долговечностью.
Технические характеристики
Гайки ШВП отличаются следующими характеристиками:
- Диаметр отверстия под крепеж в миллиметрах.
- Резьба под масленку в миллиметрах.
- Диаметр посадки в миллиметрах.
- Толщина фланца в миллиметрах.
- Шаг в миллиметрах.
- Диаметр фланца в миллиметрах.
- Диаметр расположения отверстий в миллиметрах.
- Динамическая нагрузка.
- Статическая нагрузка.
- Диаметр шариков в миллиметрах.
- Диаметр отверстия в миллиметрах.
- Длина в миллиметрах.
- Количество дорожек качения.
- Вес в килограммах.
Гайка ШВП выбирается и приобретается в зависимости от этих характеристик для решения конкретной задачи.
Где купить
Компания «Техникс» предлагает купить гайки ШВП и вращающиеся гайки ШВП, соответствующие стандартам качества в этой области.
Заказать точные и качественные изделия в компании «Техникс» можно, позвонив по телефону или написав на электронную почту.
Доставка осуществляется по всей территории Российской Федерации и Республики Беларусь транспортными компаниями. Самовывозом можно забрать заказ в городе Санкт-Петербург.

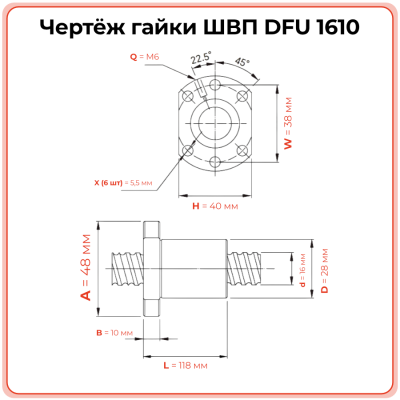

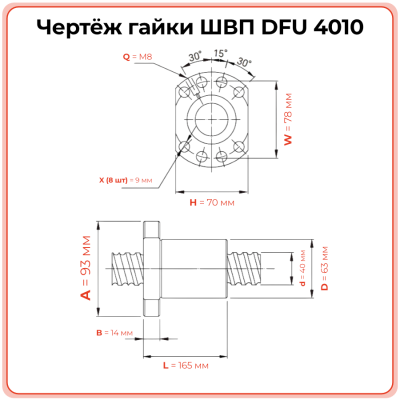

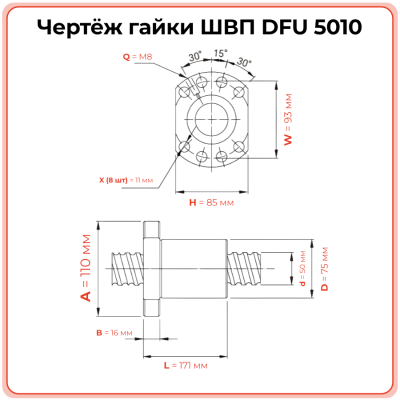

Гайки ШВП Technix серии DFU — точность без люфта для высоконагруженных приводов
Гайки DFU (Double-nut Fixed Unit) от Technix — это преднатянутые двойные гайки шарико-винтовой передачи (ШВП), разработанные для обеспечения нулевого люфта и повышенной жёсткости в системах линейного перемещения. Они применяются в осях, где требуется высокая точность позиционирования, повторяемость и надёжность при работе с переменной нагрузкой и реверсивным движением.
Гайки DFU совместимы с винтами стандарта SFU по ISO/DIN и устанавливаются в механизмы, где важны стабильность траектории, минимальный зазор и полная передача усилия от двигателя к исполнительному узлу.
Конструкция: двойная преднатянутая система
Гайка DFU состоит из двух отдельных корпусов с независимыми рядами шариков, соединённых жёстко между собой через регулировочное кольцо (или дистанционную проставку). Конструкция позволяет сформировать преднатяг — внутреннее сжатие между гайками — за счёт которого полностью исключается осевой люфт.
Ключевые преимущества:
- Отсутствие люфта даже при смене направления движения;
- Повышенная осевая жёсткость;
- Устойчивость к микровибрациям и колебаниям при позиционировании;
- Повышенный ресурс при циклической нагрузке;
- Возможность точной настройки преднатяга (на этапе сборки).
Типоразмеры и совместимость
Technix поставляет гайки DFU, совместимые с винтами SFU следующих типоразмеров:
- DFU1605, DFU2005, DFU2505, DFU3205, DFU3210, DFU4005
- Шаг: 5 / 10 мм
- Класс точности: C7 (по умолчанию), C5 — под заказ
- Исполнение: с фланцем, с возможностью установки в держатель DSG
- Совместимость: с винтами SFU от Technix и других поставщиков (ISO 3408 / DIN 69051)
Фланец имеет стандартные монтажные отверстия, допускающие установку в держатель без доработки. Также возможна настройка преднатяга через регулировочную шайбу или винт (в зависимости от серии).
Где применяются гайки DFU
DFU — это инженерное решение для систем, в которых:
- критично полное устранение люфта (например, при 3D-обработке или микропозиционировании);
- требуется стабильная работа при резком изменении направления подачи;
- нагрузки прикладываются импульсно, неравномерно или с высокой динамикой;
- важно удержание массы в статике — без микроподвижек и вибраций.
Типовые применения:
- ЧПУ-станки фрезерной и координатной группы;
- Прецизионные портальные и XY-системы;
- Роботизированные подающие механизмы;
- Лабораторные и измерительные оси;
- Печатающие головки и дозирующие механизмы.
Почему Technix
Хотя Technix не производит гайки DFU, мы поставляем надёжные компоненты от проверенных производителей с контролем геометрии и полной совместимостью с промышленными винтами и опорами.
Наши преимущества:
- Гарантированная совместимость с винтами SFU и опорами BK/BF;
- Складские позиции в типоразмерах DFU1605–DFU3205;
- Подбор комплекта: винт SFU + гайка DFU + держатель DSG + опоры;
- Контроль качества: резьба, фланец, шариковая сборка, люфт;
- Консультации по настройке преднатяга, монтажу и обслуживанию.
Мы поставляем не просто детали, а готовые инженерные решения.
