О товаре

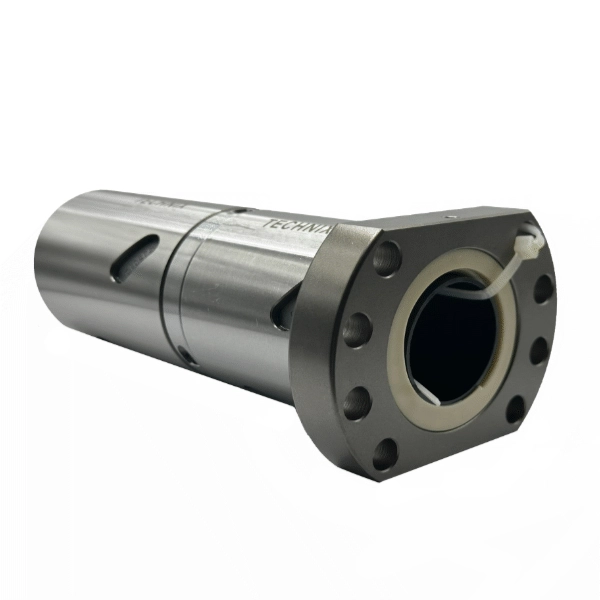

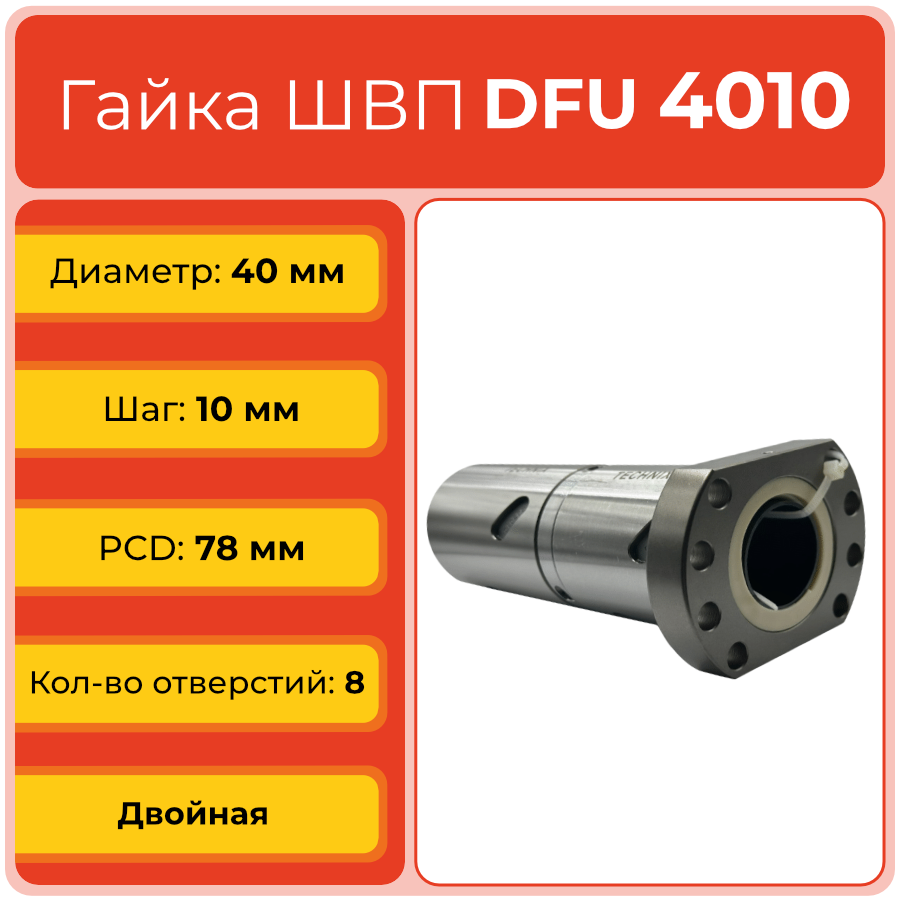

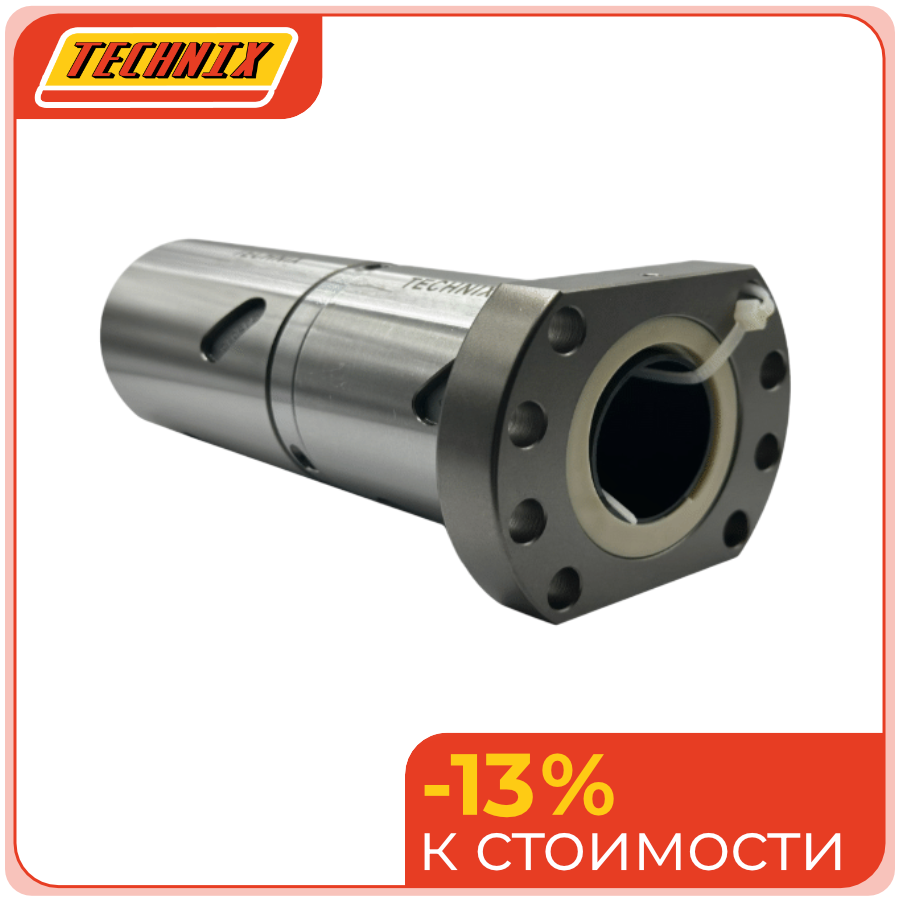

Гайка ШВП DFU4010TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 40 мм с шагом 10 мм, во фланцевом исполнении с восемью крепёжными отверстиями, класс точности C7. Узел с преднатягом рассчитан на высокие осевые нагрузки и устойчивую работу на скоростных осях тяжёлых станков и портальных систем.
Двойная гайка DFU4010TECHNIX применяется в составе шарико-винтовой передачи 40x10 и преобразует вращение двигателя в быстрое линейное перемещение массивных кареток и столов. Увеличенный шаг 10 мм в сочетании с преднатягом между половинами гайки снижает осевой люфт, поддерживает стабильность позиционирования и подходит для приводов с высокой подачей и интенсивными реверсивными циклами.
Расшифровка артикула
Обозначение DFU4010TECHNIX отражает тип конструкции, диаметр винта и шаг шарико-винтовой передачи, что облегчает подбор совместимых компонентов и замен при модернизации или обслуживании оборудования.
- DFU — двойная гайка ШВП с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 40 — номинальный диаметр винта шарико-винтовой передачи: 40 мм.
- 10 — шаг винта: 10 мм, обеспечивающий увеличенную подачу на один оборот по сравнению с вариантом 4005.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленной автоматике, тяжёлых станках с ЧПУ и портальных системах.
Полное обозначение: DFU4010TECHNIX. При заказе учитывайте диаметр винта 40 мм, шаг 10 мм, размеры фланца, количество отверстий (8 шт.) и требуемый класс точности C7.
Конструкция и устройство

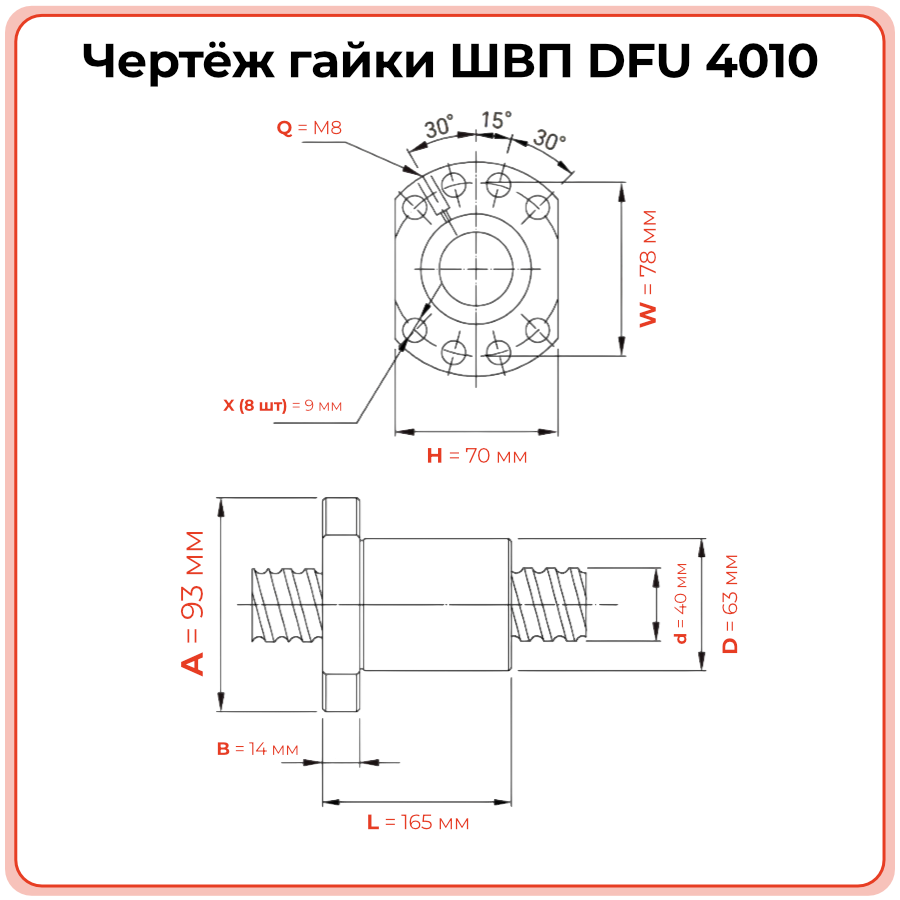

Гайка DFU4010TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 40x10. Внутренние винтовые дорожки под шарики диаметром 6,35 мм образуют рециркуляционную схему 1x4, обеспечивая устойчивый контакт, плавный ход и передачу значительных нагрузок на высоких скоростях. Длина корпуса 165 мм, посадочный диаметр 63 мм и фланец диаметром 93 мм с восемью отверстиями 9 мм позволяют жёстко закрепить гайку в конструкциях тяжёлых станков и порталов.
- Двойная конструкция с преднатягом для минимизации осевого люфта и повышения жёсткости привода.
- Стальной корпус с обработанными дорожками качения под шарики Dw 6,35 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы под высокими нагрузками и в реверсивных режимах.
- Фланец диаметром 93 мм с 8 отверстиями 9 мм по окружности 78 мм для крепления к опорной плите.
- Резьба под маслёнку M8 для организации централизованной или точечной смазки узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU4010TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU4010TECHNIX обеспечивает преобразование вращения винта 40x10 в быстрое линейное перемещение с высоким КПД и значительной грузоподъёмностью. Двойная конструкция с преднатягом и шариками Dw 6,35 мм по дорожкам 1x4 снижает осевой люфт, повышает устойчивость к высоким нагрузкам и реверсивным режимам. Динамическая нагрузка составляет 5,399 kN, статическая — 15,5 kN, что позволяет использовать узел в тяжёлых приводах при классе точности C7.
- Диаметр винта: 40 мм; шаг: 10 мм.
- Длина гайки L: 165 мм.
- Диаметр посадки D: 63 мм; диаметр фланца A: 93 мм.
- Толщина фланца B: 14 мм; диаметр окружности отверстий W: 78 мм.
- Отверстия под крепёж: 8 шт., диаметр 9 мм.
- Диаметр шариков Dw: 6,35 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 5,399 kN; статическая нагрузка C0: 15,5 kN.
- Условия эксплуатации: регулярная смазка через резьбу под маслёнку M8, защита от загрязнений и стружки, соблюдение соосности винта и опор, исключение ударных и перегрузочных режимов.
Применяемость
Гайка ШВП DFU4010TECHNIX используется в приводах линейного перемещения, где требуются высокая скорость подачи, значительная грузоподъёмность и точность позиционирования тяжёлых узлов. Типоразмер 40x10 подходит для тяжёлых осей станков, портальных систем и промышленных комплексов с интенсивной эксплуатацией.
- Скоростные оси X/Y/Z тяжёлых и крупногабаритных станков с ЧПУ.
- Портальные системы и линейные модули, перемещающие массивные заготовки и узлы.
- Позиционирующие столы и каретки в металлообрабатывающем, литейном и деревообрабатывающем оборудовании.
- Автоматизированные линии транспортировки и сборки тяжёлых изделий с высокими скоростями перемещения.
- Робототехнические и технологические комплексы, где важны высокая подача, устойчивость к нагрузкам и минимальный люфт при реверсах.
Аналоги
По типоразмеру гайка DFU4010TECHNIX соответствует распространённой серии двойных гаек ШВП DFU4010 и имеет аналоги у различных производителей линейной техники. Ниже приведены типовые обозначения для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допускаемым нагрузкам конкретного производителя.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 40x10 и его рабочие поверхности очищены от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают, не допуская выпадения шариков, затем фланец фиксируют через 8 отверстий с равномерной затяжкой крепежа.
Да, если винт 40x10 не имеет выраженного износа, раковин и деформаций профиля. Перед установкой новой гайки необходимо проверить состояние дорожек, соответствие шага и диаметра, а также оценить остаточный ресурс винта.
DFU4010 с шагом 10 мм целесообразно применять в приводах, где приоритетом является высокая скорость линейного перемещения и большая подача на оборот. DFU4005 с шагом 5 мм предпочтительна для задач с повышенными требованиями к плавности хода и точности при меньшей подаче.
Признаками служат рост люфта, появление стуков и шума, рывки при перемещении, снижение точности позиционирования и видимые следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП с последующей заменой изношенных компонентов.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M8, использование смазочных материалов, предназначенных для ШВП, и защита узла от абразивной пыли, стружки и влаги. Периодичность обслуживания определяется нагрузкой, скоростью перемещения и условиями эксплуатации оборудования.
