Есть в наличии: 556
Арт.: POS10LTECHNIX
233 руб.
/шт
Есть в наличии: 213
Арт.: POS12LTECHNIX
281 руб.
/шт
Есть в наличии: 180
Арт.: POS8LTECHNIX
189 руб.
/шт
Есть в наличии: 120
Арт.: POS18LTECHNIX
988 руб.
/шт
Есть в наличии: 27
Арт.: POS14LTECHNIX
377 руб.
/шт
Есть в наличии: 24
Арт.: POS6LTECHNIX
151 руб.
/шт
Есть в наличии: 11
Арт.: POS25LTECHNIX
1 826 руб.
/шт
Есть в наличии: 10
Арт.: POS22LTECHNIX
1 432 руб.
/шт
Есть в наличии: 1
Арт.: POS5LTECHNIX
182 руб.
/шт
Арт.: POS30LTECHNIX
2 329 руб.
/шт
Арт.: POS20LTECHNIX
813 руб.
/шт
Арт.: POS50LTECHNIX
Арт.: POS16LTECHNIX
484 руб.
/шт
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О серии

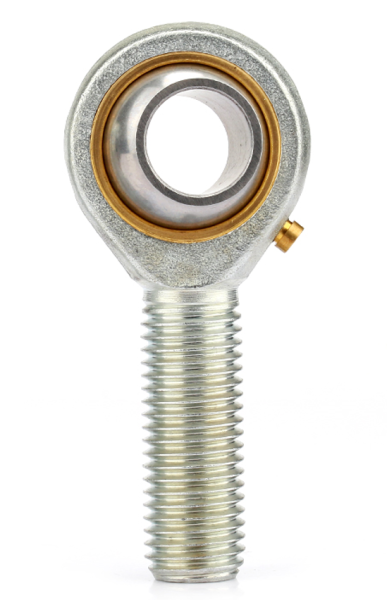

Шарнирный наконечник POS-L представляет собой компактный узел, в котором закалённый шток с шаровой головкой свободно вращается внутри корпуса, оснащённого бронзовым сферическим вкладышем. Корпус имеет наружную сферическую поверхность и хвостовик с левой наружной резьбой, благодаря которой наконечник надёжно вворачивается в проушину, вилку или регулировочную муфту. Такое решение позволяет компенсировать несоосность сопрягаемых деталей и передавать нагрузку в любом направлении в пределах угла отклонения штока.
Главная черта серии POS-L — пара трения «сталь по бронзе» с закалённым стальным штоком и антифрикционным бронзовым вкладышем. Такое сочетание материалов обеспечивает отличную работу при граничном смазывании, низких скоростях скольжения и переменных нагрузках, а также повышает устойчивость к заеданию. Наличие маслёнки позволяет поддерживать стабильную смазочную плёнку и продлевать ресурс узла даже в тяжёлых условиях эксплуатации.
Назначение
Основное назначение шарнирных наконечников POS-L — формирование подвижных шарнирных соединений в рычажных, тяговых и регулировочных механизмах, где кинематика требует левой наружной резьбы для предотвращения самораскручивания под действием крутящих моментов. Бронзовая пара трения делает эти наконечники особенно востребованными в узлах с низкими скоростями, переменными и ударными нагрузками.
- Соединение штоков гидро- и пневмоцилиндров с исполнительными рычагами и проушинами.
- Формирование левых рулевых тяг и регулировочных механизмов.
- Компенсация угловых и осевых отклонений в сочленениях машин и оборудования.
- Передача значительных радиальных нагрузок при возвратно-поворотном движении.
- Снижение пиковых нагрузок на сопрягаемые детали за счёт самоустанавливаемости корпуса.
- Применение в узлах, подверженных реверсивным нагрузкам и вибрациям, где правая резьба может самопроизвольно раскручиваться.
Конструкция
Наконечник POS-L собирается из нескольких прецизионно обработанных деталей, образующих единый шарнирный узел. Закалённый стальной шток работает в паре с бронзовым вкладышем, что обеспечивает стабильный коэффициент трения, устойчивость к заеданию и защиту от коррозии.
- Корпус: цельная стальная заготовка с внутренней сферической выемкой, в которую запрессован бронзовый вкладыш. Наружная сфера корпуса позволяет устанавливать наконечник в ответную обойму с возможностью самоустановки.
- Бронзовый вкладыш: прецизионно обработанная деталь из антифрикционной бронзы, образующая со штоком пару трения «сталь по бронзе». Обеспечивает стабильную работу при граничном смазывании.
- Шток с шаровой головкой: закалённая стальная деталь, свободно вращающаяся в бронзовом вкладыше. На хвостовике штока выполнена левая наружная резьба для вворачивания в ответную деталь.
- Система смазки: в корпусе предусмотрено отверстие с маслёнкой, через которое подаётся пластичная смазка в рабочую зону.
- Упругий фиксирующий элемент: обеспечивает удержание штока в корпусе и воспринимает осевые нагрузки.
Преимущества
- Пара трения «сталь по бронзе»: обеспечивает отличную работу при граничном смазывании, низких скоростях и переменных нагрузках, устойчива к заеданию.
- Левая наружная резьба: специализированное исполнение для механизмов, подверженных самораскручиванию при стандартной правой резьбе.
- Высокая грузоподъёмность: бронзовый вкладыш и закалённый шток выдерживают значительные динамические и статические нагрузки.
- Длительный ресурс: наличие маслёнки позволяет поддерживать смазочную плёнку и компенсировать естественный износ.
- Самоустанавливаемость: сферическая наружная поверхность корпуса компенсирует перекосы при монтаже.
- Полный размерный ряд: от M5 до M50.
- Стандартизированные присоединительные размеры, совместимые с большинством аналогов мировых производителей.
Применение
Шарнирные наконечники POS-L широко применяются в машинах и механизмах, работающих при средних и высоких нагрузках с низкими скоростями скольжения, где кинематика требует левого направления резьбы. Бронзовая пара трения делает их особенно востребованными в строительной и дорожной технике (экскаваторы, погрузчики, автогрейдеры), сельскохозяйственных агрегатах, подъёмно-транспортном оборудовании, промышленных прессах и станках, а также в транспортных средствах — в левых узлах рулевого управления, подвесок и механизмах сцепления. Для формирования полноценного шарнирного узла рекомендуется подбирать наконечник в паре с соответствующими ответными обоймами и пальцами.
Модельный ряд
В каталоге TECHNIX представлены шарнирные наконечники POS-L с внутренним диаметром штока от 5 до 50 мм. С ростом типоразмера увеличиваются габариты корпуса, площадь контактной зоны и, как следствие, несущая способность узла.
Как заказать и купить шарнирные наконечники POS-L
В компании TECHNIX вы можете заказать и купить шарнирные наконечники серии POS-L с левой наружной резьбой и бронзовым вкладышем с доставкой по всей России. Мы обеспечиваем складское наличие ходовых типоразмеров и работаем как с розничными, так и с оптовыми покупателями.
- Постоянный складской запас размеров от M5 до M50.
- Консультация специалистов по подбору «наконечник — обойма — палец» с учётом условий эксплуатации.
- Оперативная отгрузка и индивидуальные условия для постоянных партнёров.
Для оформления заявки перейдите в общий раздел шарнирных наконечников, изучите технические чертежи нужного типоразмера или свяжитесь с нашими специалистами. Если вы сомневаетесь в выборе, оставьте запрос на сайте — мы подберём оптимальное решение под условия эксплуатации и организуем надёжную поставку.
