Артикул:
POS25LTECHNIX
Характеристики
Серия
—
POS-L
Тип
—
обслуживаемый
Ширина корпуса d2, мм
—
60
Все характеристики
Аналоги
Аналог SKF:
SALKAC25M
Аналог INA:
GAKFL25PB
Аналог FLURO:
GAL25
1 826 руб.
/шт Есть в наличии: 11
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О товаре

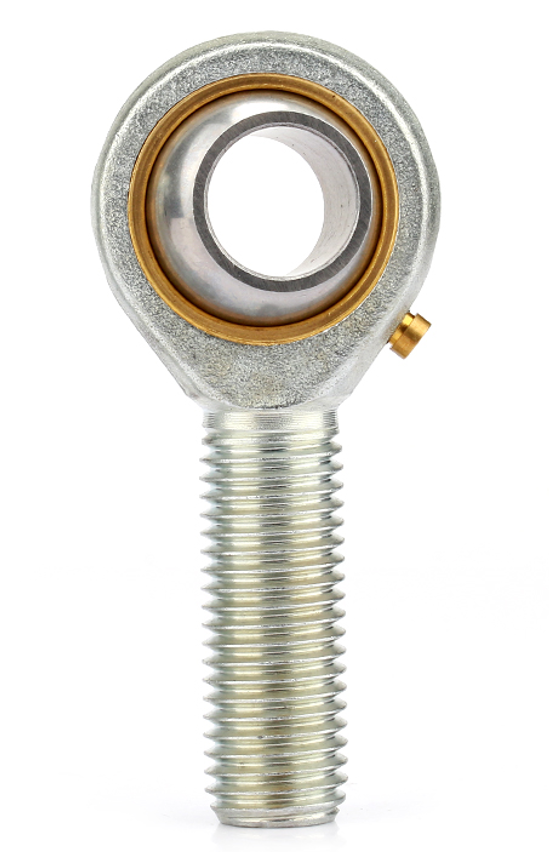

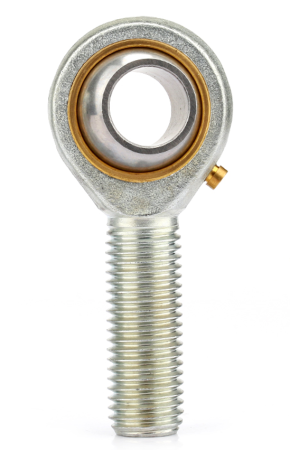

Шарнирный наконечник POS25L TECHNIX — мощный обслуживаемый шарнир с наружной левой резьбой, рассчитанный на работу в составе ответственных узлов с качающейся и возвратно-поворотной кинематикой. Усиленный стальной корпус и прецизионно выполненный сферический вкладыш обеспечивают уверенную передачу осевых и радиальных усилий, эффективно компенсируют угловые рассогласования сопрягаемых деталей и существенно снижают пиковые ударные нагрузки на гидроцилиндры, тяги и рычажные передачи.
Модель POS25L востребована в тяжелой строительной, карьерной, дорожной и сельскохозяйственной технике, где необходимо сформировать надежное шарнирное сопряжение с посадочным диаметром 25 мм и специфическим левым направлением резьбы. Обслуживаемая конструкция с системой смазочных каналов гарантирует стабильное функционирование узла при значительных переменных нагрузках и больших углах отклонения.
Расшифровка артикула
Маркировка POS25L отражает принадлежность детали к определенной серии, указывает на ее конструктивное исполнение и ключевые геометрические параметры. Знание структуры обозначения позволяет быстро идентифицировать наконечник и корректно подбирать сопрягаемые элементы — пальцы, штоки, тяги и ответные опоры — при проектировании или восстановлении механизмов.
- POS — серия обслуживаемых шарнирных наконечников с наружной резьбой и сферическим скольжением.
- 25 — базовый внутренний диаметр отверстия (d), равный 25 мм, предназначенный под установку соответствующего пальца или штока.
- L — буквенный индекс, обозначающий левостороннее направление резьбы хвостовика.
При заказе необходимо учитывать не только посадочный диаметр, но и шаг резьбы (M24x2, левая), а также обязательность регулярного технического обслуживания узла.
Конструкция и устройство
Изделие POS25L представляет собой сборный узел, включающий массивный стальной корпус с интегрированным хвостовиком и точно обработанный сферический вкладыш. Плотная подгонка рабочих поверхностей обеспечивает равномерное распределение механических напряжений по всей площади контакта. Поскольку наконечник относится к обслуживаемому типу, в его конструкции предусмотрены специальные каналы для подвода пластичной смазки, что критически важно для снижения трения и предотвращения преждевременного абразивного износа.
- Стальной корпус с хвостовиком, имеющим наружную левую резьбу M24x2 для монтажа на тягу или шток.
- Сферический вкладыш, обеспечивающий свободное качение в нескольких плоскостях и компенсацию осевых смещений.
- Посадочное отверстие диаметром d = 25 мм для установки штатного пальца.
- Наличие фиксирующей гайки для жесткого и надежного закрепления соединения.
- Обслуживаемый формат, предполагающий систематическое обновление смазочного слоя.
Размерный ряд серии POS-L
Ниже приведена таблица основных типоразмеров шарнирных наконечников серии POS-L. Текущий товар выделен.

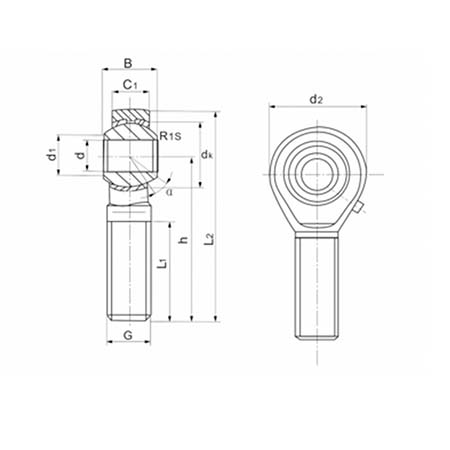

Технические параметры и условия эксплуатации
В составе шарнирной пары наконечник POS25L принимает на себя восприятие осевых и радиальных векторов силы, параллельно компенсируя угловые отклонения связанных деталей. Массивный стальной корпус и сферический вкладыш адаптированы для функционирования в условиях циклических нагрузок, а система смазки способствует сохранению низкого коэффициента трения и увеличению интервалов между техническим обслуживанием.
- Внутренний диаметр d: 25 мм.
- Ширина корпуса d2: 60 мм.
- Высота корпуса шарнирной части C1: 22 мм.
- Диаметр прилегающей площадки на шарнире d1: 29,6 мм.
- Ширина B: 31 мм.
- Длина корпуса l4: 124 мм.
- Длина резьбовой части l1: 57 мм.
- Резьба G: M24x2 (левая).
- Тип: обслуживаемый.
- Грузоподъемность динамическая C: 46,2 кН.
- Грузоподъемность статическая C0: 72,7 кН.
- Допустимый угол поворота: до 9°.
- Вес: 0,65 кг.
- Рекомендуемые условия эксплуатации: систематическое смазывание зон трения, предотвращение попадания абразива, соблюдение температурных режимов, контроль момента затяжки резьбового соединения.
Применяемость
Наконечник POS25L находит широкое применение в узлах, где требуется нивелировать угловые смещения и транслировать высокие усилия при качающемся или возвратно-поступательном характере перемещений. Диаметр 25 мм и специфическая левая резьба делают его востребованным решением для специализированных агрегатов и стационарных установок.
- Регулировочные тяги и рулевые механизмы с левосторонней резьбой в спецтехнике и прицепах.
- Штоки гидро- и пневмоцилиндров в строительной, дорожной, карьерной и агротехнике.
- Приводные рычаги, толкатели и кривошипные механизмы в станочном оборудовании и прессах.
- Системы точной настройки и позиционирования на конвейерных и автоматизированных линиях.
- Любые сочленения с переменным углом наклона, требующие прочного и долговечного шарнира с наружной левой резьбой.
Аналоги
По своим габаритам и функционалу шарнирный наконечник POS25L полностью соответствует международным стандартам для изделий с наружной резьбой, левым направлением и посадочным диаметром 25 мм. Он может служить полноценной заменой продукции ведущих мировых производителей при условии совпадения геометрических и силовых параметров.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом необходимо проверить соответствие шага и направления резьбы (M24x2, левая). Тяга вкручивается до нужной отметки и контрится гайкой. Важно исключить перекосы и обеспечить строгую соосность передачи усилия.
Частота внесения пластичной смазки зависит от режима работы, амплитуды качания и степени загрязнения среды. В тяжелых условиях эксплуатации интервалы между смазыванием рекомендуется сокращать.
Основными индикаторами износа являются появление свободного люфта, посторонние металлические звуки при работе, заклинивание или визуальные дефекты сферической поверхности. При выявлении таких признаков деталь подлежит немедленной замене.
Эксплуатация обслуживаемых шарниров всухую строго запрещена: это приводит к ускоренному абразивному износу вкладыша и заклиниванию узла. Для условий, где смазка невозможна, необходимо выбирать необслуживаемые аналоги с антифрикционными покрытиями.
Индекс «L» означает левое направление резьбы хвостовика. Это конструктивное требование для механизмов, где стандартная правая резьба может самопроизвольно раскручиваться под действием специфических динамических нагрузок или вращения.
Техническая информация (.pdf)
Шарнирные наконечники серии POS...
621,5 кб
Общая информация
Серия
POS-L
Тип
обслуживаемый
Направление резьбы
левое
Производитель
TECHNIX
Вес, кг
0.65
Габариты
Внутренний диаметр d, мм
25
Ширина B, мм
31
Технические параметры
Высота шарнира B, мм
31
Ширина корпуса d2, мм
60
Высота корпуса шарнирной части C1, мм
22
Диаметр прилегающей площадки на шарнире d1, мм
29.6
Резьба G
M24x2
Фаска на шарнире r1s min, мм
0.6
Длина корпуса l4, мм
124
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
94
Общая высота l2, мм
124
Высота оси вала h, мм
94
Длина резьбовой части l1, мм
57
Грузоподъемность динамическая C, KN
46.2
Грузоподъемность статическая C0, KN
72.7
Допустимый угол поворота a1
9
Допустимый угол поворота a2
15
