Гайки с трапецеидальной резьбой
Гайка трапецеидальная – это специальный метиз, применяемый в составе механизмов преобразования вращательного движения в поступательное. Её отличительной чертой является профиль резьбы, который напоминает равнобедренную трапецию. Он обеспечивает высокую прочность соединения и возможность точного поступательного перемещения исполнительных элементов.
Какие бывают?

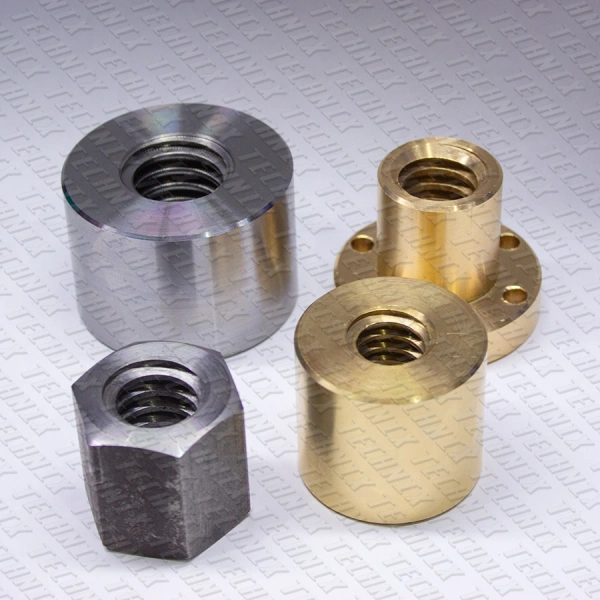

В зависимости от используемого материала можно купить гайки с трапецеидальной резьбой следующих видов:
- Стальные – отличаются высокой прочностью и надёжностью, используются в конструкциях, где важен большой ресурс. Их недостаток в том, что при значительных нагрузках они могут заклинивать.
- Бронзовые – отличаются более низким коэффициентом трения, чем стальные, они лучше работают при повышенных нагрузках и температурах.
- Латунные – коррозиеустойчивые гайки, рассчитанные на небольшие нагрузки. Недостаточная прочность и низкая износостойкость не позволяют их применять в высоко нагруженных механизмах.
- Капролоновые гайки – характеризуются высокой устойчивостью к коррозии и могут использоваться в условиях, где требуется снижение веса конструкции. Не рассчитаны на большие нагрузки.
По направлению резьбы гайки с трапецеидальной резьбой бывают двух видов:
- С правой резьбой – стандартное направление для большинства механизмов.
- С левой резьбой – применяется реже, в особых конструкциях.
По величине шага резьбы гайка для трапецеидального винта выпускается двух типов:
- с крупным шагом – предназначены для механизмов, где важна большая грузоподъёмность, но требуется невысокая точность позиционирования;
- с мелким шагом – используются в составе механизмов, где нужна высокая точность позиционирования и плавность хода.
Конструктивные особенности и варианты исполнения гаек для трапецеидального винта
По типу резьбы купить трапецеидальные гайки можно в двух исполнениях – резьба стандарта ACME или метрическая резьба. В первом случае величина угла подъёма угла резьбы составляет 29 градусов, а во втором – 30 градусов.
Базовое исполнение трапецеидальной резьбы – правое однозаходное с классом точности 7h. Размеры стандартных трапецеидальных гаек находятся в диапазоне значений от ∅10x2 до ∅120x16 и ∅140x14. В этих обозначениях первое число указывает на диаметр гайки, а второе – на шаг резьбы.
Грузоподъемность пары «гайка-винт» зависит от их размера и может достигать значений от 10 до 1200кН и выше, что делает трапецеидальные винтовые передачи эффективными для работы с большими нагрузками.
На что обращать внимание при покупке?
- материал гайки (сталь, бронза, латунь);
- направление резьбы (правая или левая);
- шаг резьбы (величина и точность);
- условия эксплуатации (температура, нагрузка, смазывание);
- совместимость с винтом (типоразмеры и резьба);
- цены трапецеидальных гаек.
Корректный выбор метизов с трапецеидальной резьбой обеспечит длительный срок службы и высокую производительность оборудования.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить гайки для винтов с трапецеидальной резьбой. Выгодная цена на трапецеидальные гайки TECHNIX оптом – напрямую от производителя.
Задать вопросы можно:
- по контактному номеру телефона ☎ +7 (812) 490-76-68
- или заказав обратный звонок на сайте: 📲 Заказать звонок
Мы быстро дадим ответы, а также поможем подобрать и заказать линейные направляющие рельсы и комплекты с быстрой доставкой.
Трапецеидальные гайки TechnixPRO серии LRM — надёжная передача усилия в бронзовом исполнении

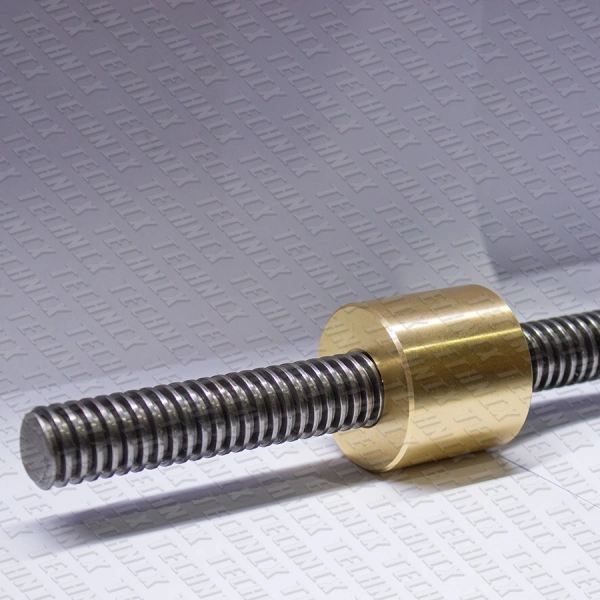

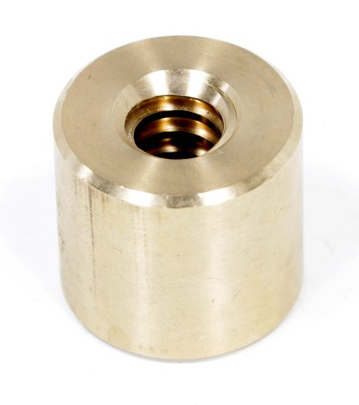

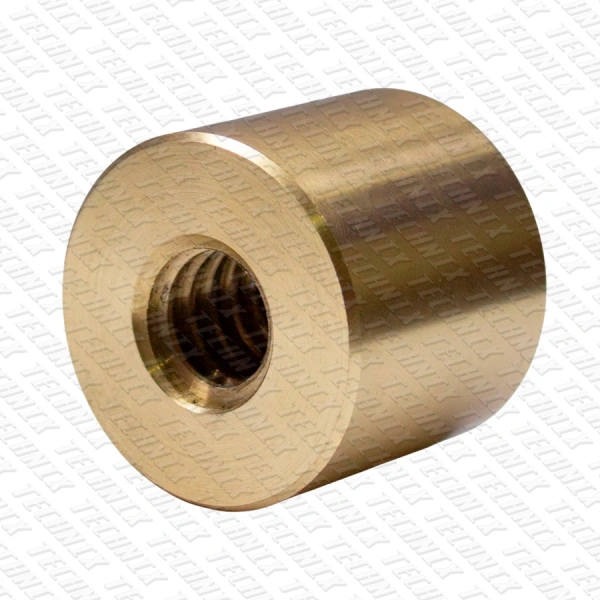

Серия LRM от TechnixPRO — это линейка трапецеидальных гаек из бронзы, разработанных для работы в паре с винтами стандарта TR по ГОСТ 24739-81. Эти гайки предназначены для преобразования вращательного движения в поступательное и широко применяются в механизмах линейной подачи, подъёма, позиционирования и зажима.
Бронзовые гайки выгодно отличаются от стальных и полимерных аналогов за счёт естественных антифрикционных свойств, высокой износостойкости и способности к работе без внешней смазки при умеренных нагрузках. Это делает их незаменимыми в решениях, где важны стабильность, малый люфт, сниженное трение и минимальное техническое обслуживание.
Конструкция и материал
Гайки LRM изготавливаются из бронзы (марки по ГОСТ — например, БрОФ, БрОЦС и др. в зависимости от партии), обладающей:
- высокой стойкостью к износу при трении скольжения;
- низким коэффициентом трения по стали;
- хорошей теплопроводностью — снижающей риск локального перегрева в зоне резьбы;
- устойчивостью к коррозии в умеренно влажной или агрессивной среде.
Гайки имеют внутреннюю трапецеидальную резьбу с углом профиля 30°, что обеспечивает высокую несущую способность при умеренных скоростях. Они могут использоваться как в горизонтальных, так и в вертикальных механизмах, где допустим самотормозящий эффект.
Геометрия соответствует винтам TR по ГОСТ 24739, что гарантирует полную совместимость без необходимости доработки.

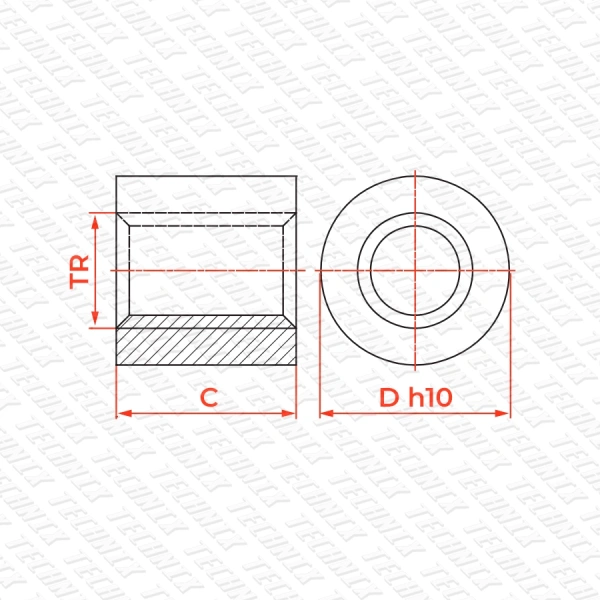

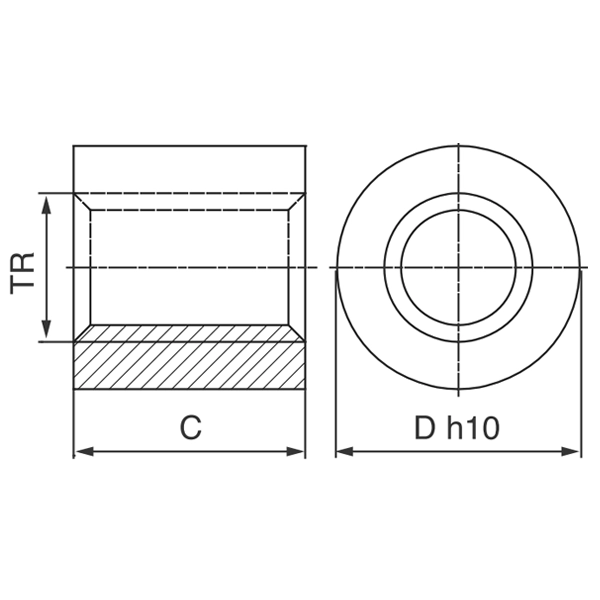

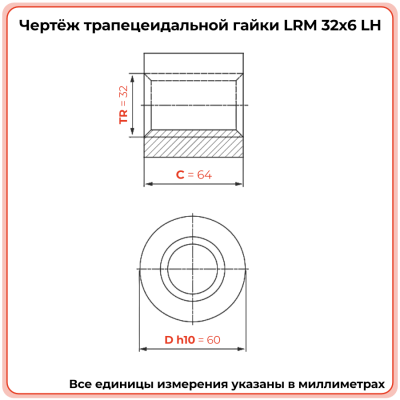

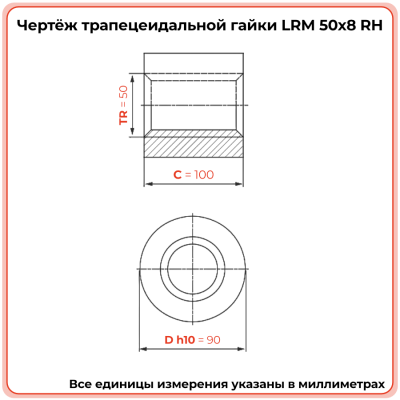

Типоразмеры и исполнение
TechnixPRO выпускает гайки LRM в типоразмерах:
- от TR10×2 до TR50×8 (правое и левое направление резьбы);
- исполнение — цилиндрическая гладкая или с технологическими отверстиями/фланцем по спецзаказу;
- длина и диаметр тела — в соответствии с ГОСТ, либо под заказ.
Дополнительно возможны:
- гайки с буртом под стопорное крепление;
- гайки с увеличенной длиной для распределения нагрузки;
- анти-люфтовые пары (по согласованию с техотделом).
При необходимости мы комплектуем гайки с подходящими винтами TR и подшипниковыми опорами, формируя готовое решение для перемещения.
Где применяются гайки серии LRM
Бронзовые трапецеидальные гайки серии LRM находят применение в системах, где важны:
- Низкий уровень трения без необходимости постоянной смазки;
- Тихий ход и отсутствие вибраций;
- Совместимость с высокотемпературной или агрессивной средой;
- Высокий ресурс при средних скоростях и нагрузках.
Типовые области применения:
- Подъёмные и позиционирующие устройства;
- Станки с ручной или моторизованной подачей;
- Медицинские и лабораторные столы регулировки по высоте;
- Поворотные и выдвижные механизмы в машиностроении и оборонке;
- Регулировка привода в вентиляционных, заслонных и направляющих системах.
Почему выбирают TechnixPRO
TechnixPRO — это российский производитель комплектующих линейного перемещения, включая винты, гайки и опоры, с производством в Санкт-Петербурге. Мы обеспечиваем высокое качество изготовления, соответствие ГОСТ и реальную техническую поддержку для предприятий и разработчиков оборудования.
Что вы получаете, заказывая у нас:
- Бронзовые гайки с гарантированным качеством обработки резьбы;
- Складскую доступность типоразмеров TR12–TR40;
- Подбор винт + гайка под ваши нагрузки и тип движения;
- Возможность спецзаказа — фланец, бурт, длина, обработка;
- Быструю логистику по России и грамотную консультацию от инженеров.
TechnixPRO — это не просто производитель, а технологический партнёр для российского машиностроения.
