Артикул:
LRM508DTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
50x8
Длина С, мм
—
100
Все характеристики
19 378 руб.
/шт 22 797 руб.
Есть в наличии: 6
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

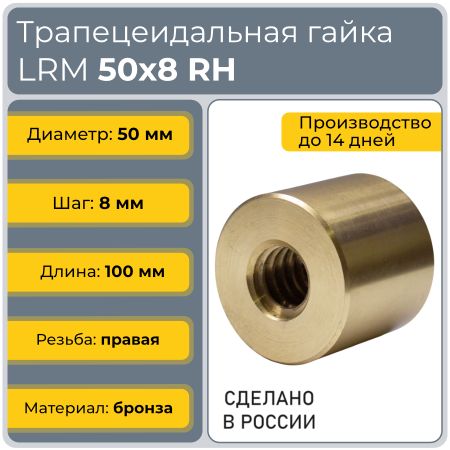

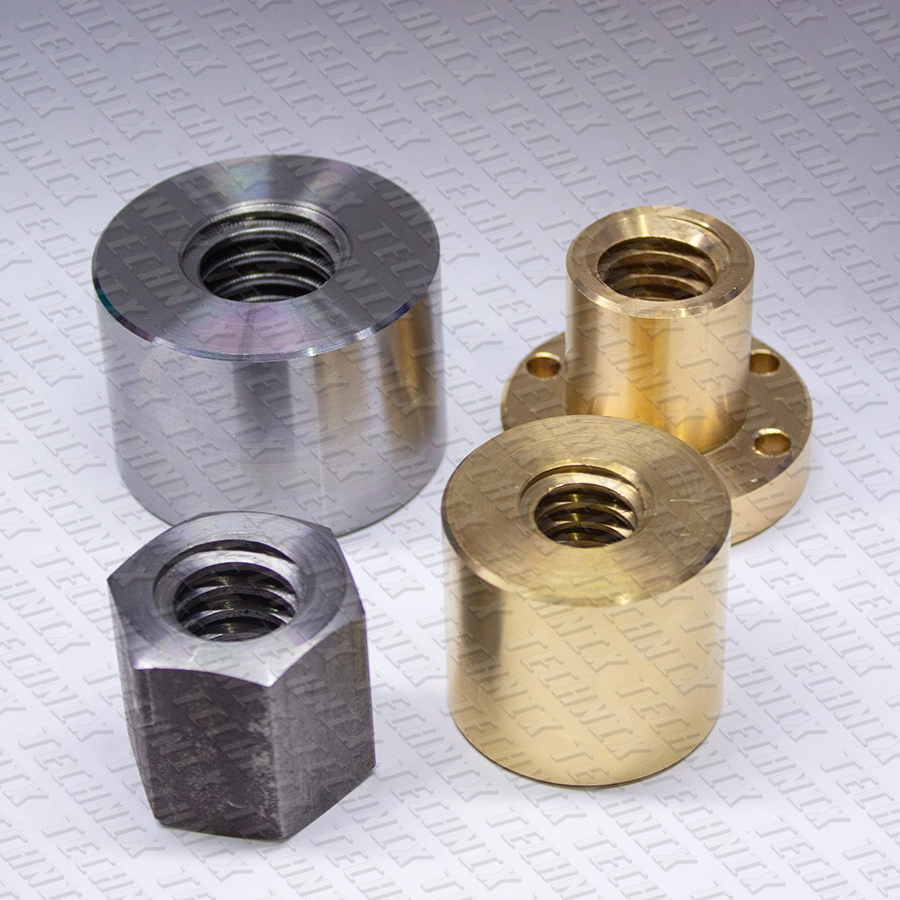

LRM 50-8-D — бронзовая гайка Tr50x8 на 4,4 т для тяжёлых подъёмников и прессов

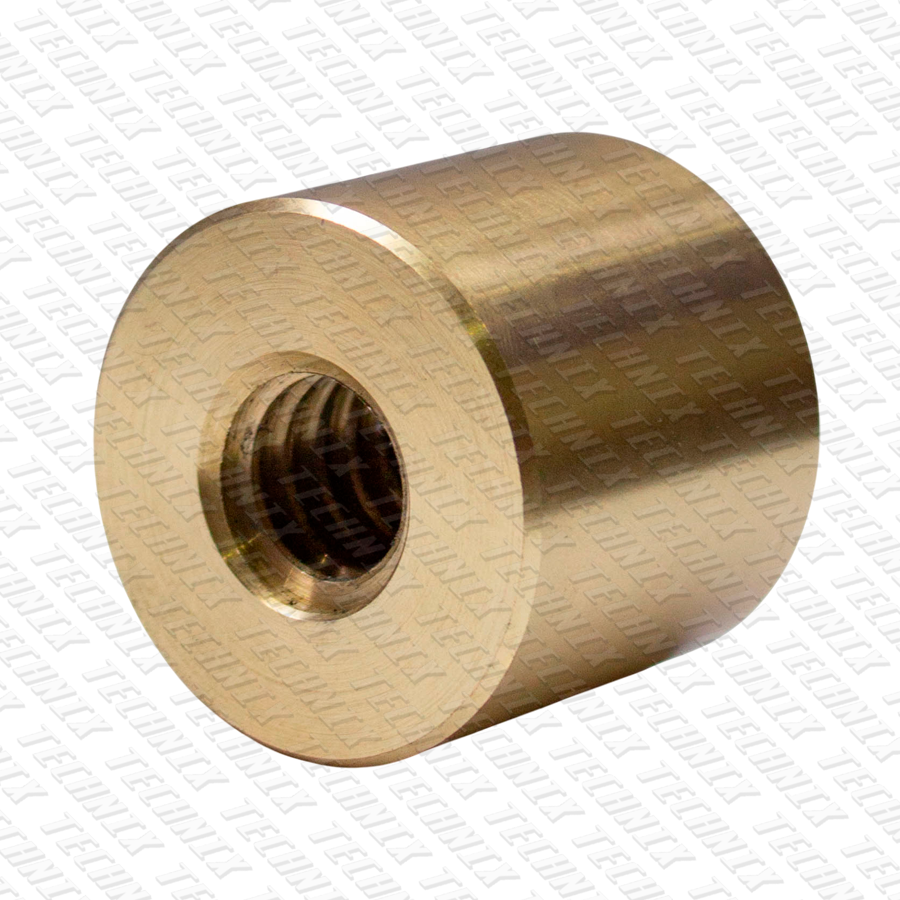

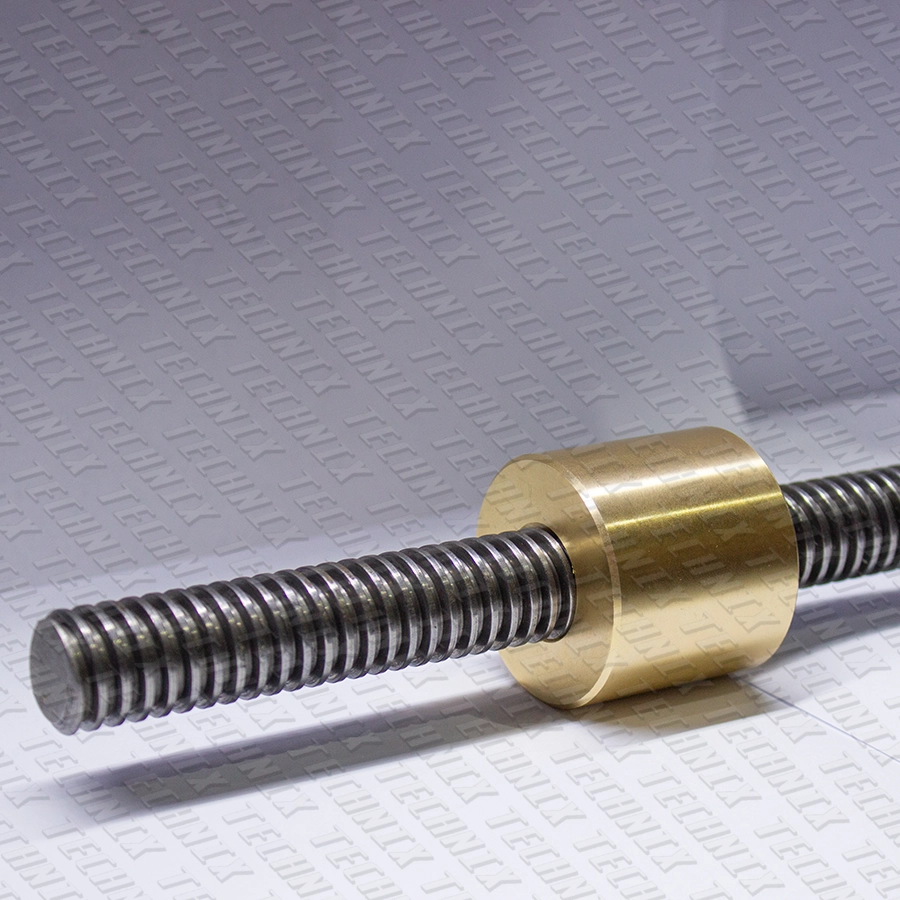

Бронзовая трапецеидальная гайка LRM 50-8-D TECHNIX PRO — цилиндр Ø90 × 100 мм с правой резьбой Tr50x8 под стальной винт TR50x8. Двенадцать с половиной витков в зацеплении дают 6160 мм² рабочей поверхности и длительную нагрузку около 43 кН, то есть примерно 4,4 т. Это крупный типоразмер серии LRM. На нём строят тяжёлые винтовые подъёмники и домкраты, механизмы подъёма траверс, валков и платформ, прессы и правильные машины, приводы шлюзовых и шиберных затворов. На таких нагрузках гайку подбирают вместе с приводом: момент на винте измеряется сотнями ньютон-метров, а заметная часть мощности уходит в нагрев. Ниже — расчёт для 2, 3 и 4 т.

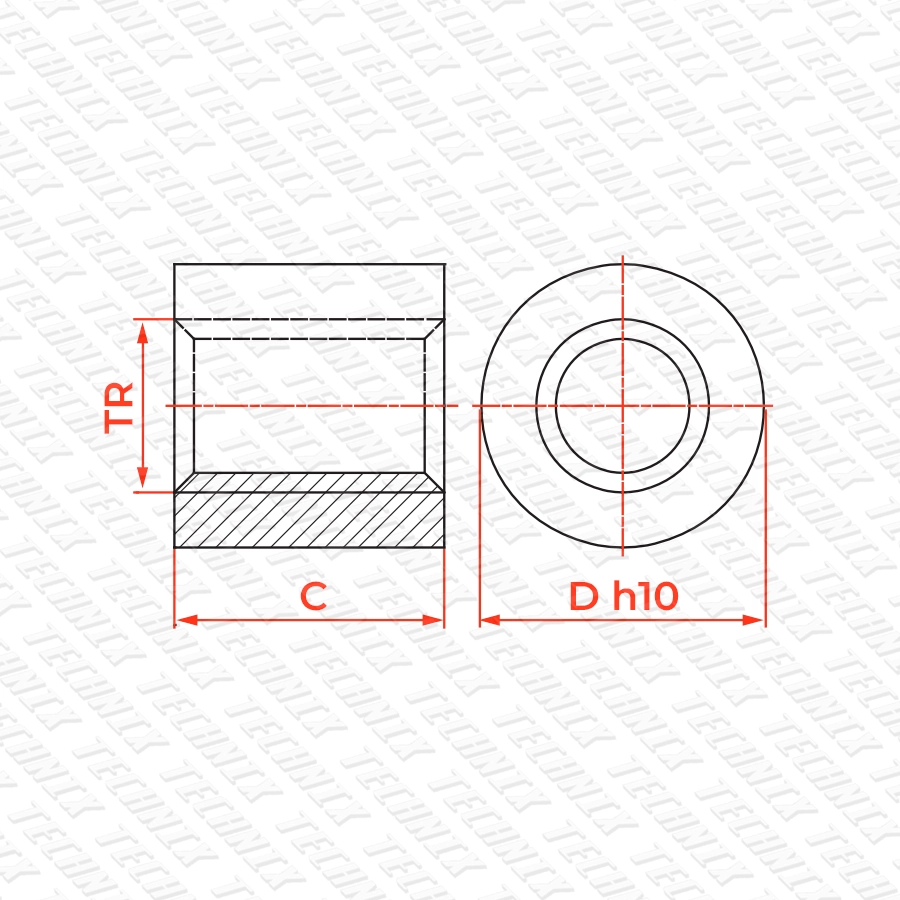

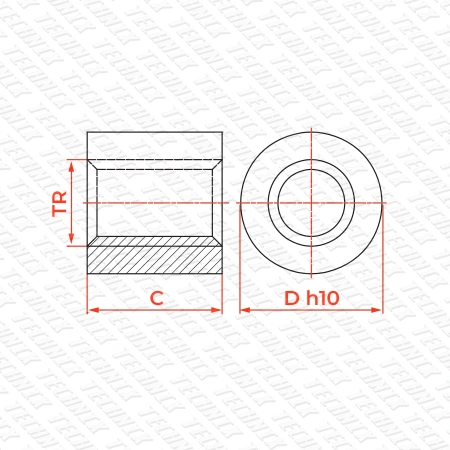

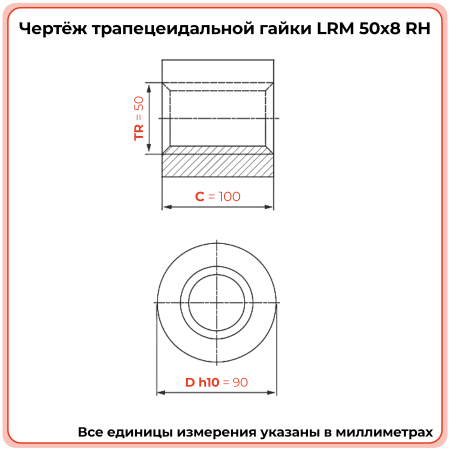

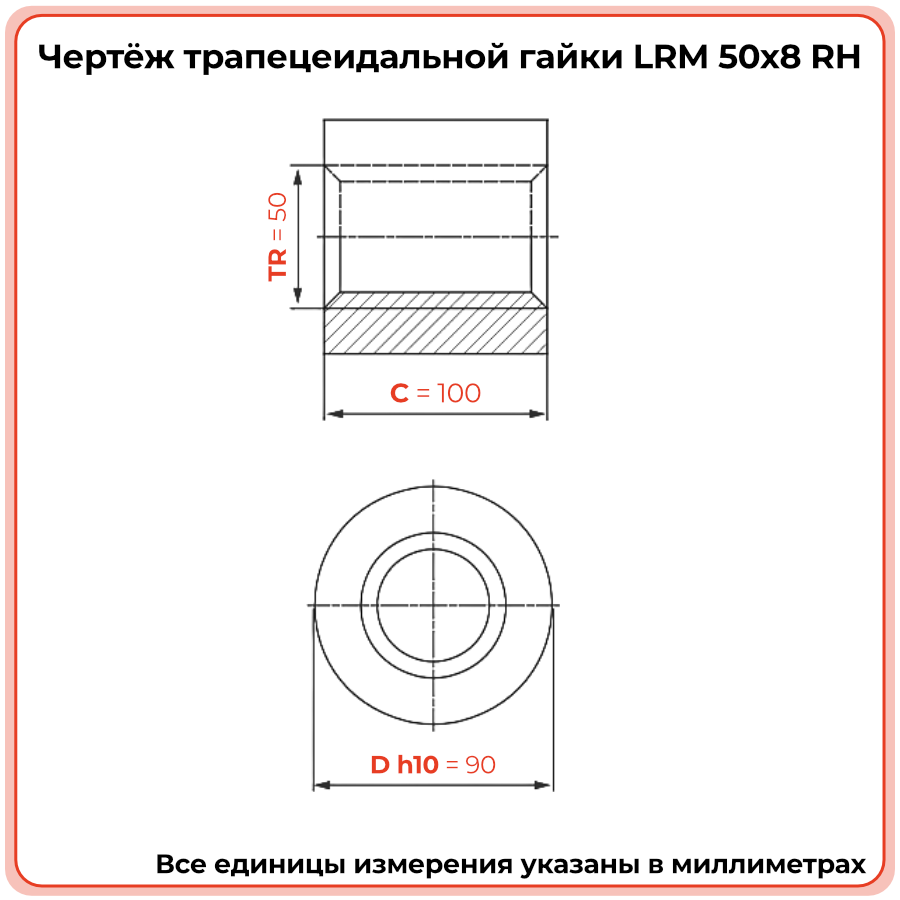

Бронзовая гайка LRM 50-8-D: Ø90 × 100 мм, правая резьба Tr50x8, по вершинам витков около 42 мм.
Нажмите на параметр или на элемент чертежа.
Привод для винта TR50x8 с LRM 50-8-D: момент, мощность и нагрев при 2–4 т
КПД бронзовой пары TR50x8 со смазкой — около 35 %. Остальные 65 % мощности на винте превращаются в тепло в резьбе. Расчёт момента, мощности и нагрева на двух типичных оборотах мотор-редуктора (подача 0,48 и 0,8 м/мин):
| Груз | Момент на винте | 60 об/мин: мощность / тепло | 100 об/мин: мощность / тепло | Загрузка витков |
|---|---|---|---|---|
| 2 т | 72 Н·м | 0,45 кВт / ≈ 300 Вт | 0,76 кВт / ≈ 490 Вт | 46 % |
| 3 т | 108 Н·м | 0,68 кВт / ≈ 440 Вт | 1,13 кВт / ≈ 740 Вт | 68 % |
| 4 т | 144 Н·м | 0,91 кВт / ≈ 590 Вт | 1,51 кВт / ≈ 990 Вт | 91 % — предел |
Мотор-редуктор выбирают с запасом в 1,5–2 раза к мощности на винте: потери в опорах, разгон, перекосы. Для 3 т при 60 об/мин это 1,1–1,5 кВт. Сотни ватт тепла в гайке при непрерывной работе — повод для повторно-кратковременного режима: подъём, пауза, снова подъём. Держите обороты не выше нужных и смазку свежей. Стальная SFR 50-8-D уже при 2 т перегружена в 1,4 раза, поэтому силовой привод на 50-м винте — это бронза.
LRM 50-8-D или стальная SFR 50-8-D
Цилиндрической стальной KSM 50x8 в каталоге сейчас нет, поэтому для сравнения взята стальная фланцевая SFR 50-8-D того же типоразмера: длина 75 мм, 4540 мм² витков. Форма у гаек разная, но по нагрузке и трению сравнение корректно. Пары со смазкой на винте TR50x8:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 50-8-D | SFR 50-8-D |
|---|---|---|
| Нагрузка длительно | ≈ 43 кН | ≈ 13,6 кН |
| Обороты, предел | ≈ 124 об/мин | ≈ 41 об/мин |
| КПД пары | 35 % | 26 % |
| Самоторможение | 2,7° | 5,7° |
| Длина гайки | 100 мм | 75 мм |
| Цена (оценка) | дороже | дешевле |
Итог: груз от 1,4 т, моторный привод или длительная работа — LRM 50-8-D. Ручная регулировка до 1,4 т с редкими ходами, где нужна гайка на фланце, — SFR 50-8-D.
Калькулятор гайки Tr50x8: груз, момент, обороты
Введите груз и обороты — калькулятор проверит бронзовую LRM 50-8-D. Других цилиндрических гаек 50x8 в каталоге нет, поэтому для сравнения даны стальная фланцевая SFR и оценки для латуни и капролона:
p = F / 6160 мм² ≤ 7 МПа
Давление на витки LRM 50-8-D при длительной работе.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте: d2 = 46 мм, φ ≈ 3,2°; с бронзой — около 36 Н·м на тонну.
N = T · 2π · n / 60
Мощность на винте; двигатель берут с запасом 1,5–2.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для смазанной пары. Площади LRM и SFR — из карточек TECHNIX; латунной и капролоновой гаек 50x8 в каталоге нет, их строки — оценка. Калькулятор не учитывает трение в опорах. Подобрать привод с инженером.
Гайки Tr50x8 в каталоге TECHNIX
Правые гайки работают с винтом TR50x8. Левого винта TR50x8 LH в каталоге сейчас нет — его изготовление уточняйте у менеджера. Ассортимент 50-го размера небольшой:
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 50-8-D | бронза | цилиндр Ø90 × 100 | 6160 мм² | правая |
| LRM 50-8-G | бронза | цилиндр Ø90 × 100 | 6160 мм² | левая, уточняйте |
| BFM 50-8-D | бронза | с фланцем Ø110, L 75 | — | правая |
| SFR 50-8-D | сталь | с фланцем Ø110, L 75 | 4540 мм² | правая |
| SFR 50-8-G | сталь | с фланцем Ø110, L 75 | 4540 мм² | левая |
Фланцевая бронзовая BFM 50-8-D крепится к плите винтами через фланец Ø110 с поясом Ø72. Её площадь контакта на сайте не указана; при той же длине 75 мм, что у SFR, она будет заметно меньше, чем у LRM 50-8-D. Для максимальной нагрузки выбирайте цилиндр. Если на 50-м винте нужна не 4,4 т, а меньше, посмотрите LRM 40-7-D — она рассчитана примерно на 2,7 т.
Характеристики LRM 50-8-D
| Артикул | LRM508DTECHNIXPRO |
| Серия / типоразмер | LRM / 50x8 |
| Резьба | Tr50x8, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 90 мм, h10 |
| Длина C | 100 мм |
| Площадь контакта | 6160 мм² |
| Материал | бронза |
| Совместимый винт | TR50x8, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги TECHNIX PRO с размерами серии — в разделе «Каталоги».
Установка LRM 50-8-D в силовой привод
- Корпус — расточка Ø90 H7 глубиной от 100 мм, упорный буртик или крышка на винтах со стороны нагрузки. На 3–4 т одного натяга посадки мало.
- Запрессовка — гидравлическим прессом через оправку по торцу; при большом натяге допустим нагрев корпуса. Стопор — фиксатор и винт в лыску на торце гайки.
- Привод — мотор-редуктор с выходом 40–100 об/мин и тормозом. Самоторможение пары (≈ 2,7°) держит груз в покое, но не заменяет тормоз.
- Отвод тепла — гайка должна сидеть в массивном металлическом корпусе. При длительной работе под 3–4 т закладывайте паузы на остывание.
- Смазка и износ — пластичная смазка с противозадирными присадками, на длинных винтах — централизованная подача. Предельный осевой люфт — около 2 мм (¼ шага 8 мм).
Собираете тяжёлый привод на TR50x8? Изготовим винт с цапфами под подшипниковые узлы и муфту редуктора, расточим корпус под гайку Ø90.
Мехобработка
Вопросы о гайке LRM 50-8-D
Для какого винта гайка LRM 50-8-D?
Для правого однозаходного винта Tr50x8 по ГОСТ 24737-81 / DIN 103 — например, TR50x8 TECHNIX PRO. Левое исполнение гайки — LRM 50-8-G.
Какую нагрузку держит бронзовая гайка LRM 50-8-D?
Около 43 кН — примерно 4,4 т — при длительной работе со смазкой: 7 МПа на 6160 мм² площади витков. Стальная фланцевая SFR 50-8-D рассчитана примерно на 1,4 т.
Какой момент нужен, чтобы поднять 3 т на винте TR50x8 с гайкой LRM 50-8-D?
Около 108 Н·м на винте без трения в опорах, КПД бронзовой пары — 35 %. При 60 об/мин это примерно 0,68 кВт на винте; мотор-редуктор с запасом берут на 1,1–1,5 кВт.
Сколько тепла выделяется в гайке Tr50x8 под нагрузкой?
Около 65 % мощности на винте уходит в нагрев резьбы. При 3 т и 60 об/мин это примерно 440 Вт, при 100 об/мин — около 740 Вт, поэтому тяжёлые приводы на 50-м винте работают циклами с паузами.
Какие обороты допустимы для LRM 50-8-D?
До 124 об/мин в длительном режиме, это около 1 м/мин подачи при шаге 8 мм. Стальная гайка того же размера ограничена примерно 41 об/мин.
Самотормозит ли пара TR50x8 с бронзовой гайкой?
Да, со смазкой запас около 2,7°: угол подъёма витка всего 3,2°. В покое груз не опускается, но для подъёмников обязателен тормоз.
Есть ли стальная цилиндрическая гайка KSM 50x8?
В каталоге TECHNIX её сейчас нет. Из стальных гаек 50x8 есть фланцевые SFR 50-8-D и SFR 50-8-G — они дешевле бронзы, но рассчитаны примерно на 1,4 т.
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
50x8
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
90
Длина С, мм
100
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
50
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
6160
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
8
