Артикул:
LRM204GTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20x4
Длина С, мм
—
40
Все характеристики
Аналоги
Аналог Conti:
HBD 20 A L
3 060 руб.
/шт 3 600 руб.
Есть в наличии: 9
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

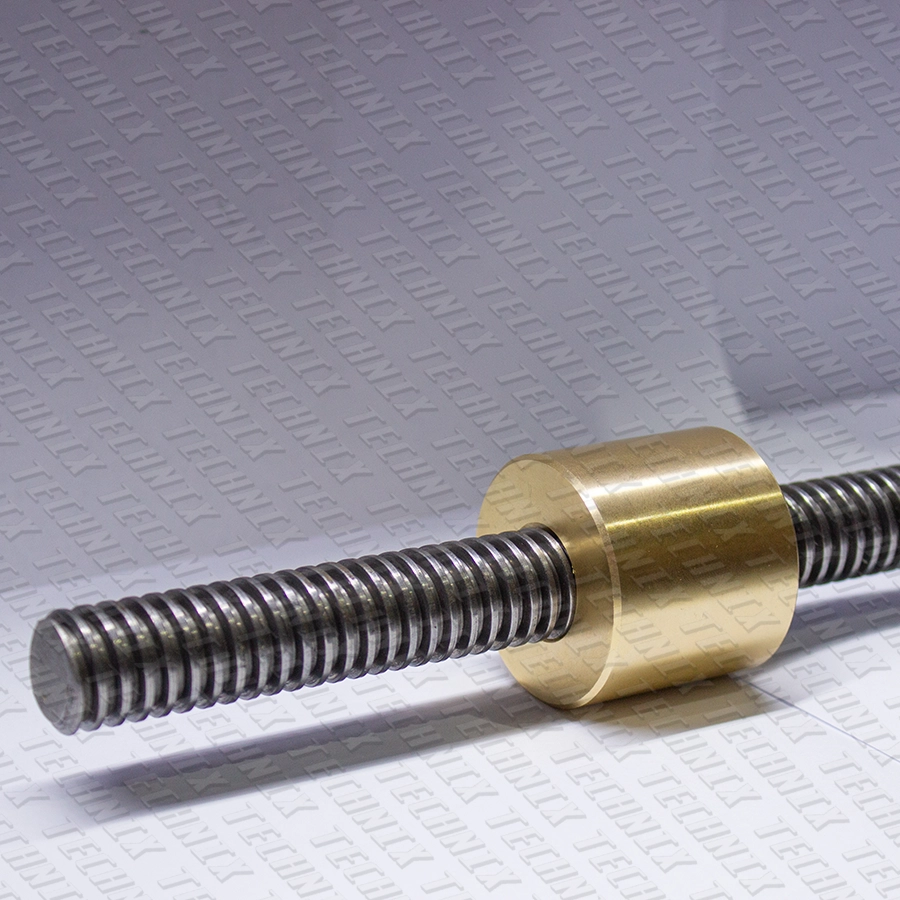

LRM 20-4-G — левая бронзовая гайка Tr20x4 LH для подъёмников на нескольких винтах

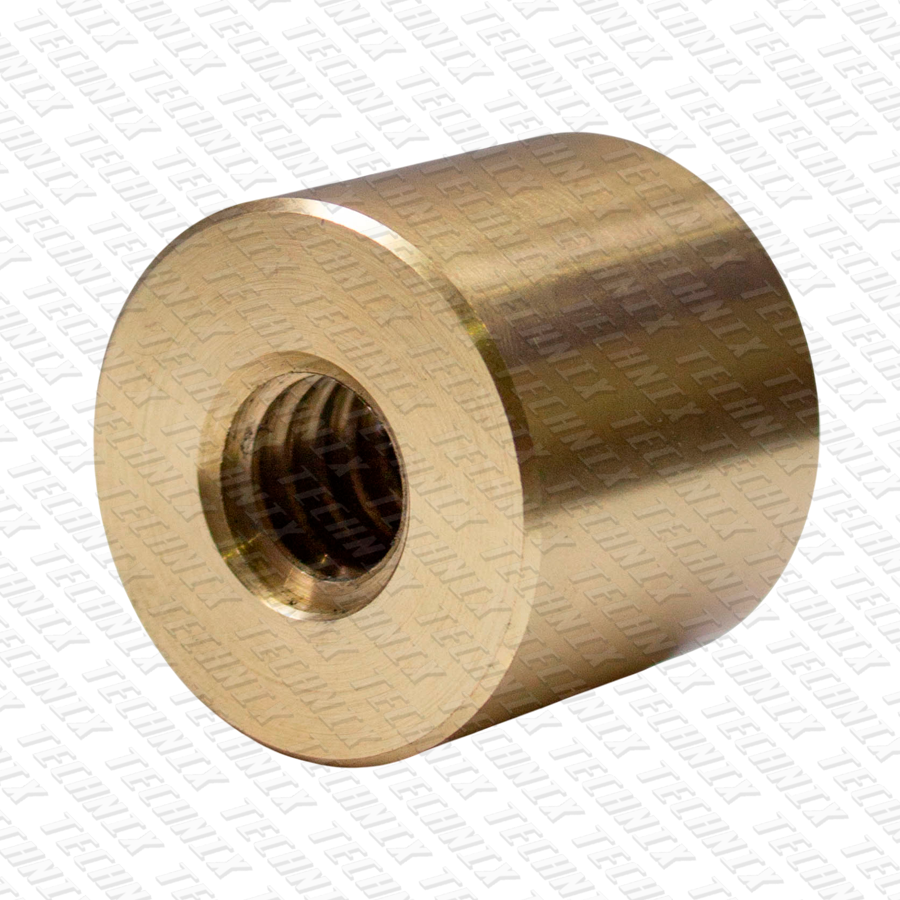

LRM 20-4-G TECHNIX PRO — бронзовая цилиндрическая гайка Ø45 × 40 мм под левый винт TR20x4 LH. Площадь витков — 923 мм², длительная нагрузка — около 659 кг, как у правой LRM 20-4-D: гайки отличаются только направлением резьбы. Левая резьба на 20-м винте чаще всего нужна в двух случаях. Первый — встречные механизмы: тиски, центраторы, раздвижные опоры. Второй — подъёмники и столы на двух-четырёх винтах с одним двигателем и угловым редуктором. Как устроен второй вариант и сколько он поднимает, показано ниже.

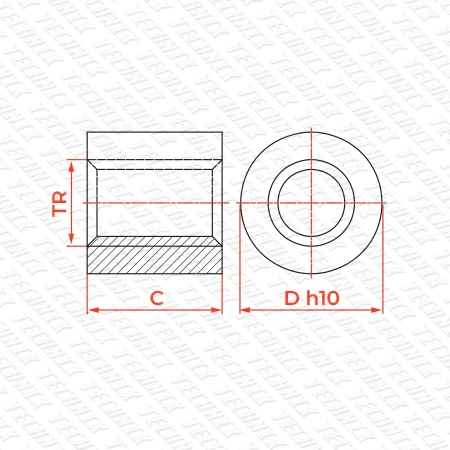

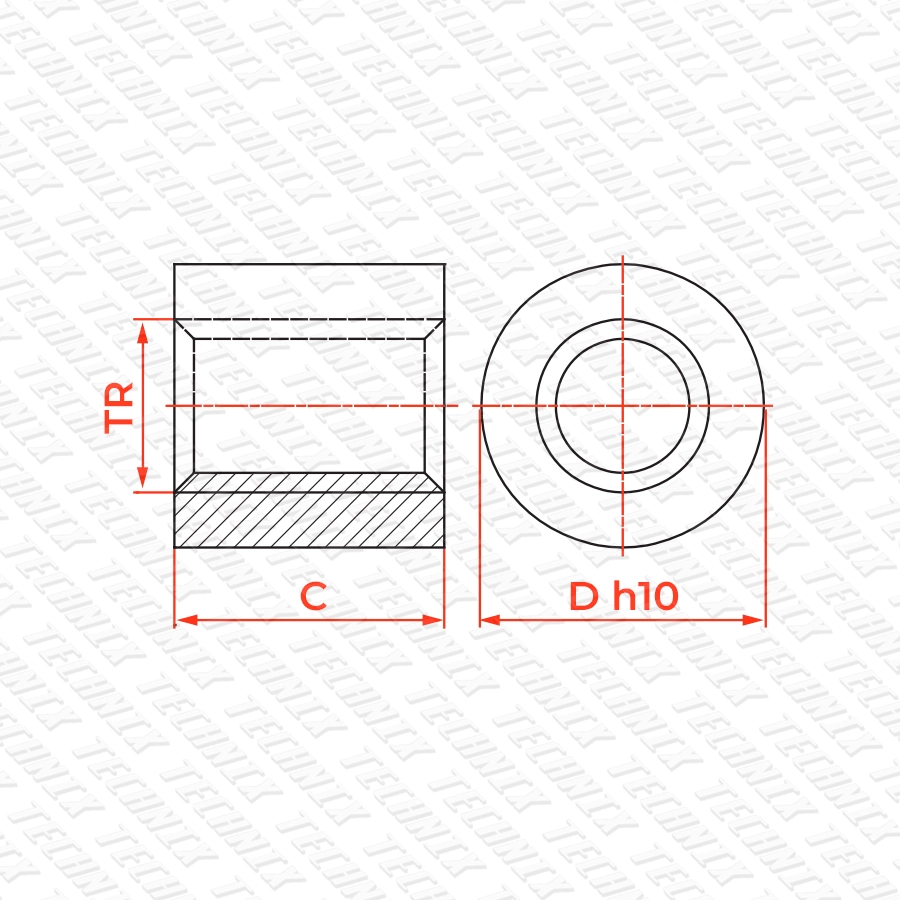

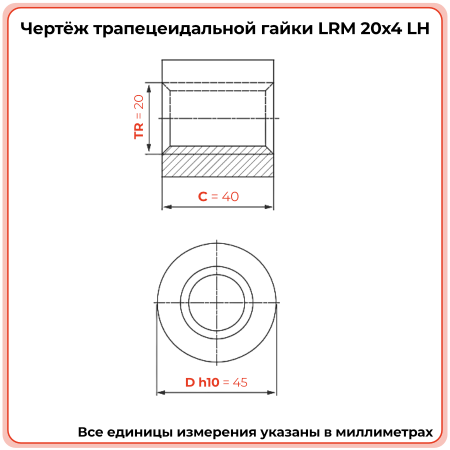

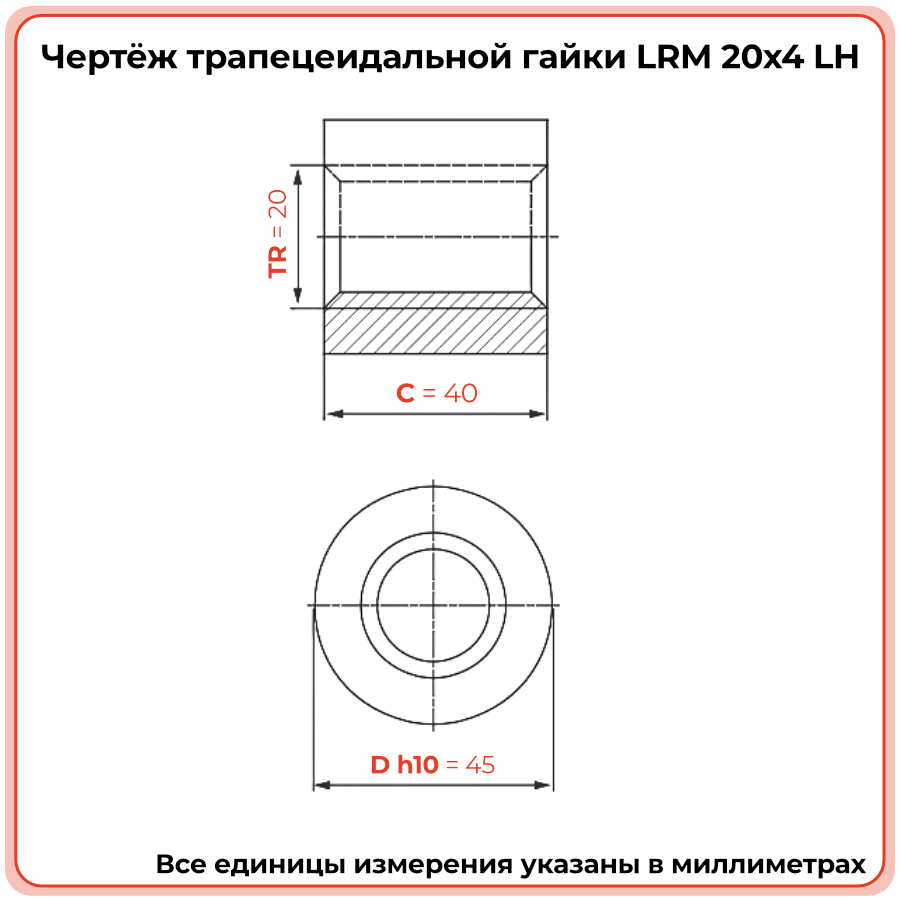

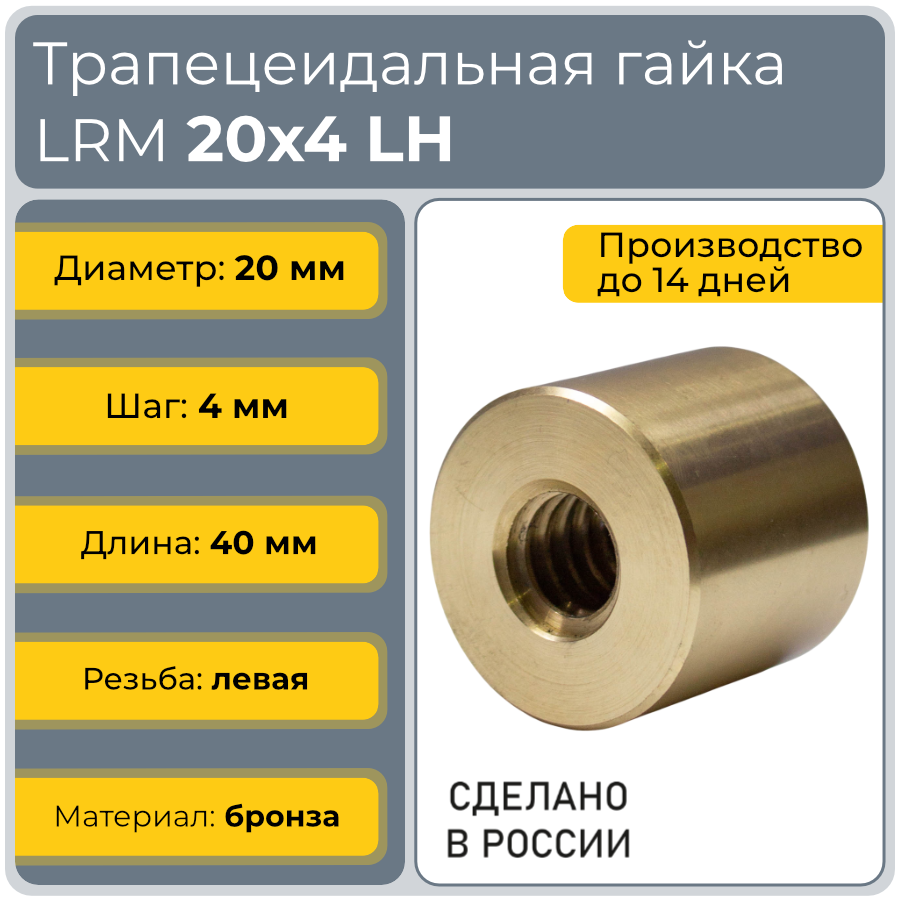

LRM 20-4-G: бронза, левая резьба Tr20x4 LH, наружный диаметр 45 мм, длина 40 мм, по вершинам витков ≈ 16 мм.
Нажмите на параметр или на элемент чертежа.
Подъёмник на 2–4 винтах: где нужна LRM 20-4-G и сколько он поднимет
Классическая схема: двигатель вращает Т-образный угловой редуктор, а от него валы идут к стойкам. У такого редуктора выходные валы вращаются в противоположные стороны. Поэтому на одной стойке ставят правый винт TR20x4 с LRM 20-4-D, на другой — левый TR20x4 LH с LRM 20-4-G, и обе гайки идут вверх синхронно. При четырёх стойках так же чередуют пары. Нагрузка на гайку и момент на винтах, если груз распределён поровну:
| Груз платформы | Стоек | На одну гайку | Момент на винт | Сумма моментов | Загрузка LRM | Загрузка KSM |
|---|---|---|---|---|---|---|
| 400 кг | 2 | 200 кг | 3,1 Н·м | 6,2 Н·м | 30 % | 93 % |
| 800 кг | 2 | 400 кг | 6,2 Н·м | 12,4 Н·м | 61 % | 185 % |
| 800 кг | 4 | 200 кг | 3,1 Н·м | 12,4 Н·м | 30 % | 93 % |
| 1200 кг | 4 | 300 кг | 4,65 Н·м | 18,6 Н·м | 46 % | 139 % |
Суммарный момент от числа стоек не зависит — он определяется весом платформы. От числа стоек зависят загрузка каждой гайки и устойчивость конструкции. Бронзовые пары тянут 800 кг на двух стойках с запасом, стальным для того же нужны четыре стойки, и даже там они работают на пределе. К моменту на винтах добавьте потери в редукторах и опорах: обычно двигатель берут с запасом в 1,5–2 раза. Если центр тяжести груза смещён, считайте по самой нагруженной стойке.
LRM 20-4-G или стальная KSM 20-4-G
Стальная левая KSM 20-4-G — тот же Ø45, но длина 30 мм и площадь 707 мм². Сравнение на смазанном винте TR20x4 LH:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 20-4-G | KSM 20-4-G |
|---|---|---|
| Груз на гайку | ≈ 659 кг | ≈ 216 кг |
| Момент на 100 кг | 1,55 Н·м | 2,02 Н·м |
| Подача, предел | 1,27 м/мин | 0,42 м/мин |
| Самоторможение | 1,9° | 4,8° |
| Длина | 40 мм | 30 мм |
| Цена (оценка) | дороже | дешевле |
Итог: больше 200 кг на гайку, моторный подъёмник или частые циклы — LRM 20-4-G в паре с LRM 20-4-D. Лёгкий ручной механизм, где важнее надёжное удержание и цена, — KSM 20-4-G.
Расчёт гайки Tr20x4 LH: груз, момент, скорость
Для подъёмника вводите груз, приходящийся на одну стойку. Направление резьбы на расчёт не влияет:
Fгайки = mплатформы / k
Груз на гайку при k стойках и равномерной нагрузке.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на одном винте; d2 = 18 мм, φ ≈ 4,05°.
p = F / 923 мм² ≤ 7 МПа
Давление на витки LRM 20-4-G для длительной работы.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Значения ориентировочные, для смазанной пары. Латунная цилиндрическая гайка 20x4 есть только в правом исполнении, капролоновой в каталоге нет — её строка посчитана с площадью LRM. Спросить инженера о подъёмнике.

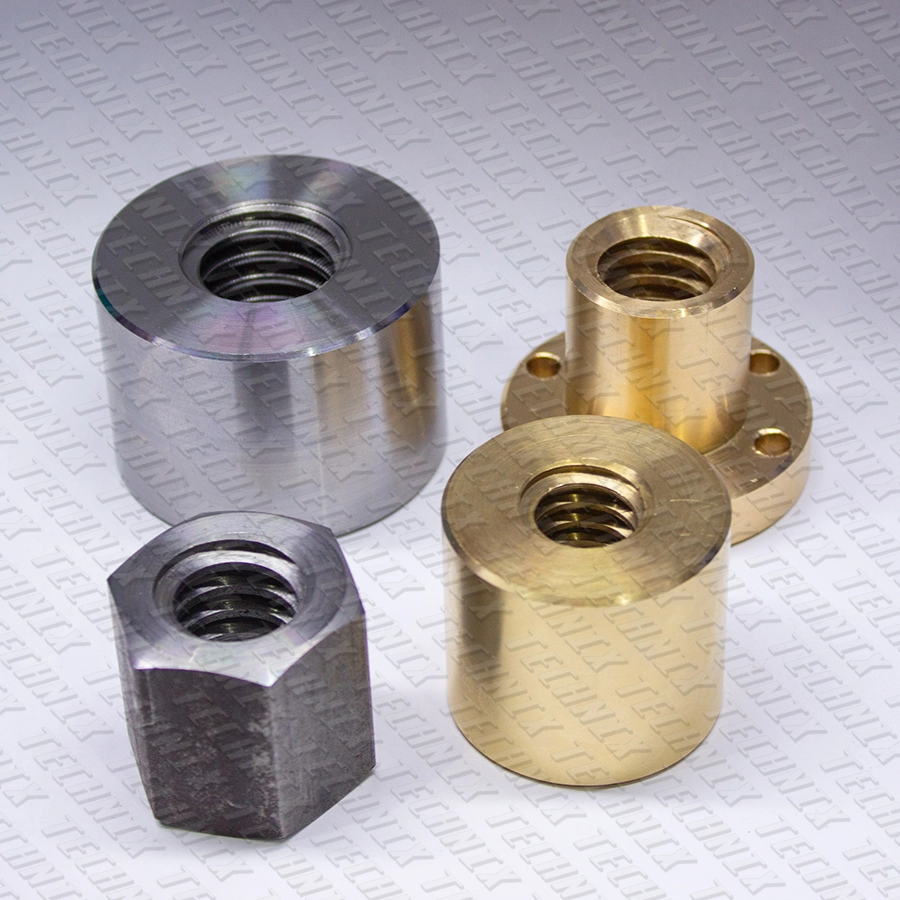

Левые гайки Tr20x4 LH и правые пары к ним
Левые гайки работают с винтом TR20x4 LH, правые — с TR20x4. В подъёмнике и во встречном механизме гайки всех стоек должны быть одного материала и формы.
| Материал / форма | Левая (G) | Правая (D) | Размер | Площадь контакта |
|---|---|---|---|---|
| бронза, цилиндр | LRM 20-4-G | LRM 20-4-D | Ø45 × 40 | 923 мм² |
| сталь, цилиндр | KSM 20-4-G | KSM 20-4-D | Ø45 × 30 | 707 мм² |
| латунь, цилиндр | — | LRM HPb59-1 20-4-D | Ø45 × 40 | 923 мм² |
| бронза, фланец | BFM 20-4-G | BFM 20-4-D | фланец Ø55, L 44 | 870 мм² |
| латунь, фланец | BFM HPb59-1 20-4-G | BFM HPb59-1 20-4-D | фланец Ø55, L 44 | 870 мм² |
| сталь, фланец | — | SFR 20-4-D | фланец Ø55, L 44 | 870 мм² |
| капролон, фланец | PFR 20-4-G | PFR 20-4-D — уточняйте | фланец Ø55 | 870 мм² |
Прочерк — такой гайки сейчас нет в каталоге, исполнение уточняйте у менеджера. Если каретки стоек сделаны из плиты, удобнее фланцевая пара BFM 20-4-G + BFM 20-4-D.
Технические данные LRM 20-4-G
| Артикул | LRM204GTECHNIXPRO |
| Серия / типоразмер | LRM / 20x4 |
| Резьба | Tr20x4 LH, трапецеидальная 30°, однозаходная, левая |
| Исполнение | цилиндр без фланца |
| D, посадочный | 45 мм, допуск h10 |
| C, длина | 40 мм |
| Рабочая площадь витков | 923 мм² |
| Материал гайки | бронза |
| Ответный винт | TR20x4 LH, левый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги — в разделе по ссылке.
Сборка синхронного подъёмника с LRM 20-4-G
- Схема — до сборки разметьте, какая стойка получает левый винт и гайку LRM 20-4-G, а какая — правые. Перепутанная пара погонит гайки в разные стороны.
- Гнёзда — расточки Ø45 H7 глубиной от 40 мм во всех каретках с одной базы, гайки запрессовывают оправкой и стопорят одинаково.
- Выставка по высоте — перед соединением валов с редуктором выведите все гайки на одну отметку. Только потом затягивайте муфты.
- Тормоз — самоторможение бронзовой пары около 1,9° держит платформу в покое, но для подъёмника обязателен тормоз двигателя или механический стопор.
- Обслуживание — смазывайте все винты одновременно и меняйте гайки комплектом, когда люфт любой из них дойдёт до 1 мм (четверть шага).
Собираете подъёмник на TR20x4? Нарежем комплект правых и левых винтов в размер, обработаем концы под опоры и муфты редуктора.
МехобработкаЧастые вопросы о LRM 20-4-G
На какой винт ставится гайка LRM 20-4-G?
На левый винт Tr20x4 LH, однозаходный, по ГОСТ 24737-81 / DIN 103 — например, TECHNIX PRO TR20x4 LH. Для правого TR20x4 нужна LRM 20-4-D.
Зачем в синхронном подъёмнике винт с левой резьбой?
У Т-образного углового редуктора два выходных вала вращаются в противоположные стороны. Если на одной стойке правый винт, а на другой — левый, обе гайки движутся в одну сторону, и платформа поднимается ровно, без отдельной синхронизации.
Какой груз можно поднять на двух стойках с гайками LRM 20-4-G и LRM 20-4-D?
Около 1,3 т в длительном режиме, по 659 кг на гайку, если нагрузка поделена поровну. Практично закладывать запас: при 800 кг на две стойки витки загружены на 61 %.
Какой момент нужен приводу подъёмника на винтах TR20x4 с бронзовыми гайками?
Около 1,55 Н·м на каждые 100 кг груза, без потерь в опорах и редукторах. Платформа 800 кг требует суммарно около 12,4 Н·м на винтах — независимо от числа стоек.
Сколько держит LRM 20-4-G?
Около 6,5 кН (≈ 659 кг) длительно со смазкой: 7 МПа на 923 мм² витков. Левая стальная KSM 20-4-G — примерно 216 кг.
Удержит ли подъёмник на LRM 20-4-G платформу без тормоза?
В покое со смазкой — да, запас самоторможения около 1,9°. Но для подъёмника, под которым могут находиться люди или ценный груз, тормоз двигателя или стопор обязателен.
Можно ли поставить на одну стойку бронзовую гайку, а на другую стальную?
Не стоит. У бронзы и стали разное трение, поэтому стойки будут нагружать привод по-разному, а износ пойдёт с разной скоростью и платформа со временем перекосится. Ставьте гайки одного материала.
Что ещё понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20x4
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
45
Длина С, мм
40
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
20
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
923
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
4
