Каретки для рельсовых направляющих и модули линейного перемещения
Рельсовые каретки и модули линейного перемещения являются ключевыми компонентами современных станков с ЧПУ. Каретка для станка – это подвижный элемент, который перемещается по рельсовой направляющей, обеспечивая необходимую траекторию движения для станочных инструментов или заготовок.
Подвижные рельсовые каретки для станков с ЧПУ
Основным элементом конструкции каретки для рельсовых направляющих является корпус, внутри которого размещены шариковые или роликовые подшипники. Именно они обеспечивают плавное движение по направляющей и необходимую точность подачи исполнительных узлов станка. Корпус каретки изготавливается из высокопрочных материалов, таких как сталь или алюминий, что обеспечивает долговечность и надёжность в эксплуатации.
Каретки для ЧПУ-станков отличаются высокой грузоподъёмностью и способностью выдерживать большие динамические нагрузки. Они оснащены системой защиты от загрязнений, что предотвращает попадание пыли и стружки внутрь механизма.
Какие бывают направляющие каретки для станков?
Купить линейные направляющие с каретками для станков с ЧПУ можно нескольких видов. Между собой они различаются размерами и принципом работы.
Габаритные размеры
В зависимости от размеров, купить каретки для станков можно следующих видов:
- Со стандартным размером – подходят для большинства общепромышленных станков, обеспечивают хорошее сочетание прочности и прецизионной настройки.
- С увеличенной или уменьшенной высотой – увеличенные каретки используются для работы с высокими или тяжёлыми заготовками, тогда как компактные нужны для обработки небольших деталей.
- Широкие с фланцами – эти каретки отличаются дополнительной устойчивостью и прочностью, они идеальны для высоко нагруженных систем.
- Длинные – удлинённые модели используются на станках с длинными рельсовыми направляющими; они обеспечивают стабильное движение и повышенную грузоподъёмность при работе с крупными заготовками.
По принципу работы
В зависимости от принципа работы, рельсовые линейные направляющие каретки бывают двух типов – качения и скольжения. В основе первых из них применены шариковые или роликовые подшипники, а во втором случае – подшипники скольжения.
Шариковые каретки. Их основа – это шариковые подшипники, которые обеспечивают низкое трение и высокую точность перемещения. Такие рельсовые каретки применяются в станках, требующих высокой скорости и плавности хода.
Роликовые каретки. В их конструкции используются роликовые подшипники, что обеспечивает более высокую грузоподъёмность и жёсткость конструкции. Роликовые каретки предпочтительны для станков, работающих с тяжёлыми заготовками.
Отличие подвижных кареток скольжения в том, что вал и втулка плотно контактируют друг с другом. Чтобы уменьшить между ними силу трения, используются специальные пластиковые накладки. Также могут применяться и другие варианты снижения трения – гидростатические или гидродинамические масляные «подушки», воздушные прослойки, куда воздух подаётся под высоким давлением.
Модуль линейного перемещения с приводом
Модуль линейного перемещения с приводом – это комбинированный узел, сочетающий направляющую каретку и приводной механизм. В отличие от отдельных кареток, в модуль встроен электродвигатель или другая система привода, которая обеспечивает автоматическое перемещение каретки по направляющей. Это значительно упрощает интеграцию модуля в станок и улучшает точность управления при движении по сложной траектории.
Купить модуль линейного перемещения с приводом выгодно для автоматизированных производственных линий, где требуется точное и повторяемое движение по заданной траектории. Применение таких модулей позволяет уменьшить сложность конструкции станка, сократить время на его сборку и увеличить точность работы за счёт предустановленных настроек системы привода.
Для каких станков можно купить каретки в АО Техникс?
В АО «Техникс» можно купить направляющие каретки для следующего оборудования:
- станки с ЧПУ для металлообработки;
- лазерные и плазменные станки;
- деревообрабатывающие установки;
- станки для резки и обработки камня;
- промышленные роботизированные и автоматизированные производственные линии;
- печатные станки и оборудование для гравировки.
Выбор направляющих кареток для станков зависит от конструкции станка, особенностей проводимых работ и условий эксплуатации. Специалисты АО «Техникс» помогут подобрать оптимальный вариант согласно реализуемым задачам.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить линейную каретку для станков ЧПУ. Выгодная цена рельсовых кареток TECHNIX оптом – напрямую от производителя.

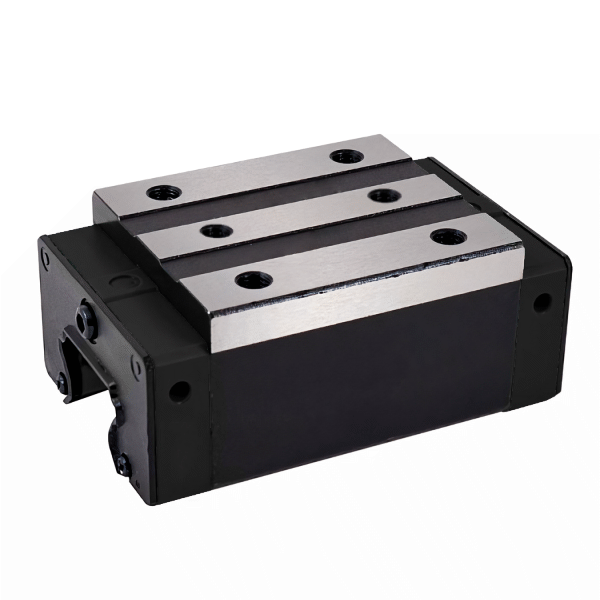

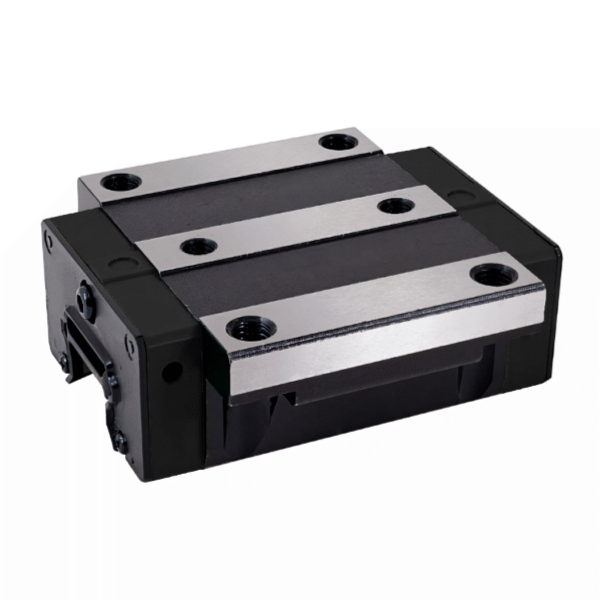

Каретки серии RG — роликовая точность под серьёзную нагрузку
Каретки линейного перемещения серии RG — это решение для тех, кто работает на грани допустимых нагрузок и требует от компонентов максимальной надёжности. В отличие от шариковых систем, серия RG использует роликовые элементы качения, что позволяет значительно повысить жёсткость, увеличить площадь контакта и справляться с нагрузками, которые раньше требовали массивных и дорогих решений.
Если проект предполагает высокие осевые нагрузки, точное позиционирование под весом инструмента, стабильность при моментных воздействиях — каретка RG показывает себя лучше классических решений. Это выбор для тяжёлых ЧПУ, портальных конструкций, прессов, координатных столов и любого другого оборудования, где важно сочетание жёсткости, надёжности и плавности движения.
Технология, рассчитанная на индустриальную механику
В основе конструкции RG — роликовая циркуляционная система с четырёхрядным расположением. Каждый ролик контактирует с рельсом под определённым углом, равномерно распределяя нагрузку в нескольких направлениях. Такая архитектура позволяет эффективно гасить вибрации, не допускать микролюфта и продлевать срок службы всей линейной системы.
Каретки RG отличаются:
- Увеличенной площадью контакта между роликом и рельсом;
- Существенно более высокой жёсткостью (до 2-х раз по сравнению с шариковыми);
- Устойчивостью к моментным нагрузкам и деформациям;
- Плавным, предсказуемым ходом даже под перегрузкой;
- Возможностью работы в тяжёлых условиях и при вибрациях.
Это система, которая не «плывёт» со временем и не боится сложных условий эксплуатации.

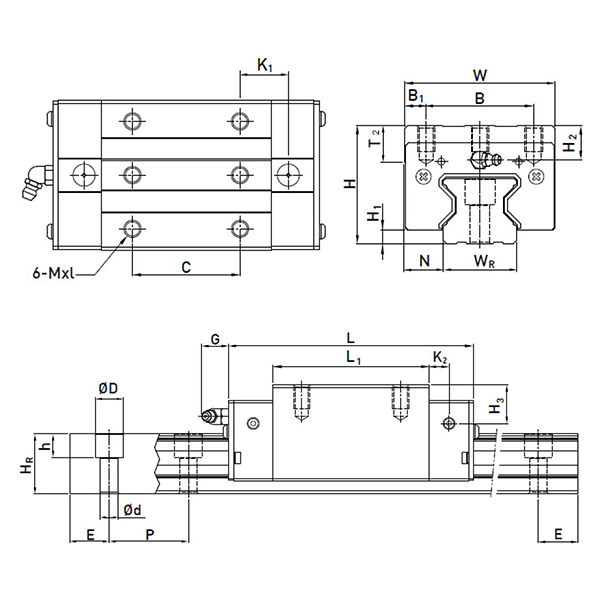

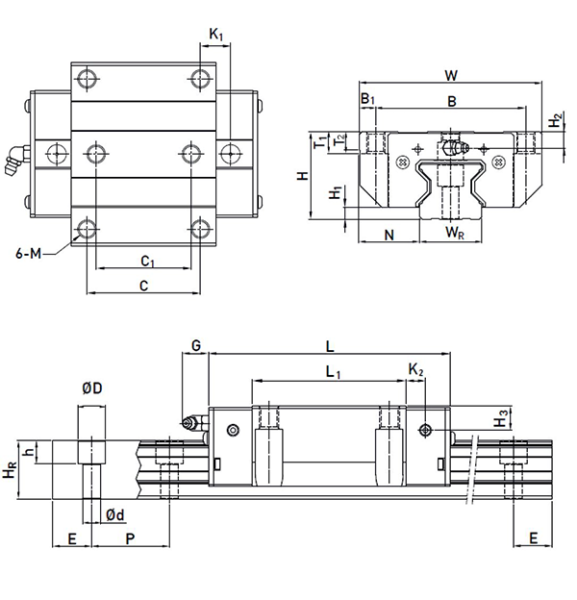

Типоразмеры и исполнение
Линейка кареток RG включает размеры от RG15 до RG55, с различными вариантами длины и конфигурации:
- CA — стандартная;
- HA — удлинённая (большая жёсткость и нагрузочная способность);
- SA — укороченная;
- RA — узкая модификация.
Каждая каретка может быть укомплектована:
- Уплотнениями (торцевыми и нижними);
- Сальниками, центральными маслёнками;
- Системой преднатяга (ZF / Z1 / Z0).
Сборка с направляющей по вашему размеру и нужному количеству кареток доступна на складе АО «Техникс».
Где применяются каретки RG
Каретки RG разрабатывались как универсальное решение для тяжёлых промышленных задач. На практике они находят применение в:
- Металлообрабатывающих и фрезерных станках с высокой осевой нагрузкой;
- Пресс-формующих линиях и сборочных установках;
- Портальных платформах с разнонаправленным моментом;
- Машинах для лазерной и плазменной резки;
- Линиях точного позиционирования в машиностроении, авиа- и судостроении.
Если каретка EG — это сбалансированное решение, то RG — это «мускулы» среди линейных направляющих.
Почему выбирают АО «Техникс»
АО «Техникс» — надёжный поставщик промышленных комплектующих. Мы поставляем линейные каретки RG, проверенные на соответствие геометрическим и нагрузочным характеристикам. С нами удобно, потому что:
- Мы знаем механику — и поможем рассчитать нагрузку, выбрать преднатяг, тип рельса и конфигурацию сборки;
- Работаем напрямую — без посредников, с точным контролем размеров и чистоты обработки;
- Поддерживаем склад — каретки популярных размеров RG15–RG30 есть в наличии;
- Комплектуем полностью — от рельса с торцевыми отверстиями до монтажных болтов.
Ваша система перемещения не подведёт — потому что вы выбрали правильную основу.
