О товаре
RGW30CCZAP TECHNIX — роликовая линейная каретка фланцевого типа с широкой базой, разработанная для профильных направляющих шириной 30 мм. Модель относится к грузоподъёмной серии RG и используется в компактных системах линейного перемещения, где требуется высокая жёсткость, надёжность опоры и точная работа под тяжёлой нагрузкой.
Каретка RGW30CCZAP оптимальна для задач, где важно сохранить небольшие габариты узла при сохранении роликовой схемы качения и широкого корпуса, обеспечивающего устойчивость под нагрузкой и стабильность перемещения по направляющей.

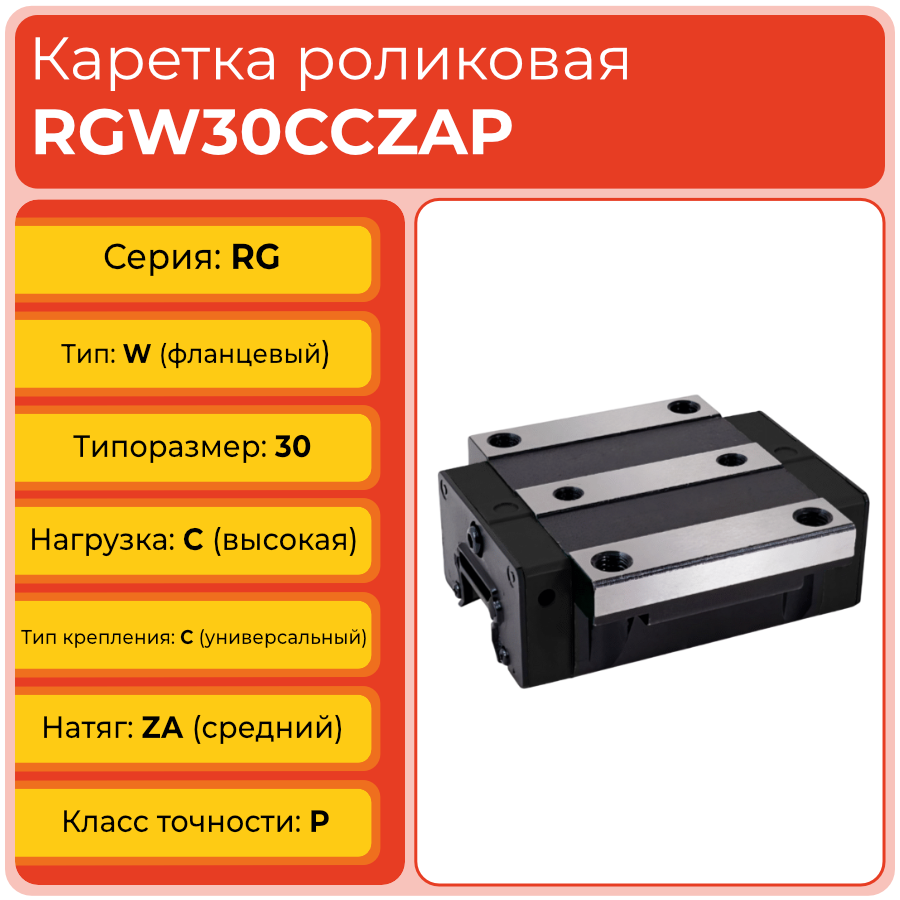

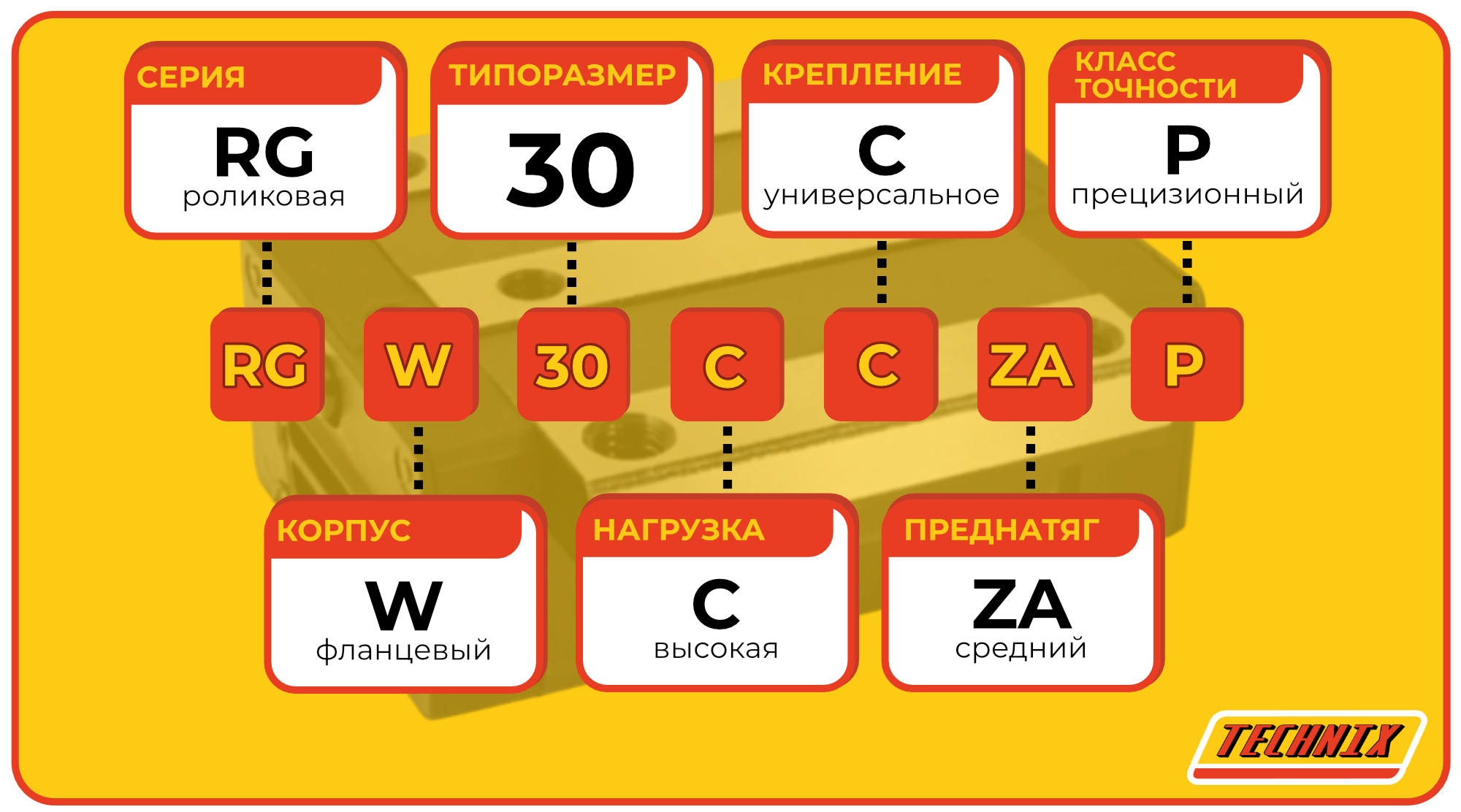

Расшифровка артикула
Маркировка RGW30CCZAP позволяет по буквенно-цифровому коду определить серию, тип базы, ширину рельса, категорию нагрузки, тип крепления, преднатяг и класс точности. Это облегчает подбор каретки для новых систем и при замене узлов линейного перемещения на направляющих шириной 30 мм.
- RG — роликовая серия грузоподъёмных кареток.
- W — широкая база фланцевого типа.
- 30 — ширина профильной направляющей 30 мм.
- C — исполнение под тяжёлую нагрузку.
- C — универсальное крепление, удобное для различных компоновок.
- ZA — средний преднатяг, повышающий жёсткость и уменьшающий люфт.
- P — прецизионная точность для ответственных промышленных задач.
В практическом применении RGW30CCZAP TECHNIX — это компактная роликовая фланцевая каретка для рельса 30 мм с широким корпусом, тяжёлым исполнением по нагрузке, универсальным креплением, преднатягом ZA и точностью P, ориентированная на точные и надёжные системы линейного перемещения.
Примечание:
Компактное исполнение CC делает каретку удобной для конструкций, где требуется тяжёлая роликовая опора при небольшой ширине направляющей и ограниченном монтажном пространстве по длине.
Конструкция и устройство

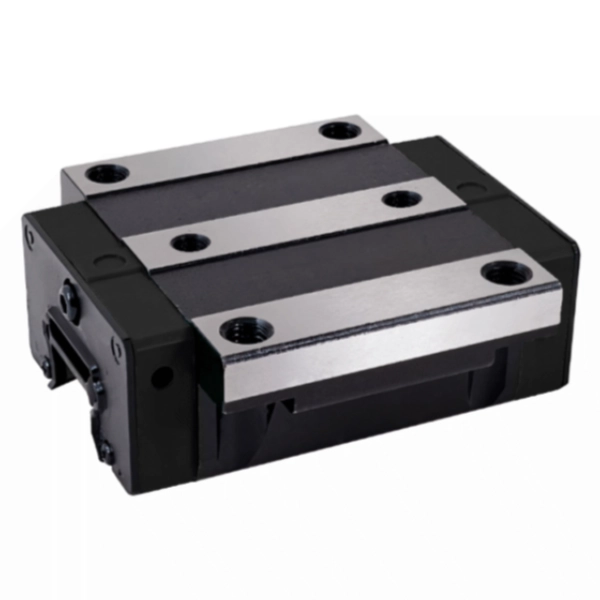

Каретка RGW30CCZAP TECHNIX представляет собой фланцевый роликовый блок для направляющих 30 мм, обеспечивающий линейное перемещение с повышенной несущей способностью и стабильной геометрией хода. Конструкция сочетает широкую базу, роликовую схему качения и компактную длину корпуса, что удобно для небольших промышленных агрегатов.
- Корпус с обработанными дорожками качения для роликовых тел, рассчитанных на повышенную статическую и динамическую нагрузку.
- Роликовая система рециркуляции, обеспечивающая высокий уровень жёсткости узла.
- Широкий фланец, позволяющий надёжно фиксировать каретку на опорной плите или подвижной платформе.
- Универсальное крепление (тип C) для гибкого применения в разных схемах монтажа.
- Уплотнения, защищающие внутреннюю часть каретки от попадания пыли, стружки и мелких загрязнений.
- Система подачи смазки для поддержания плавного хода и снижения износа при длительной эксплуатации.
Конструктивная особенность:
Роликовая каретка типоразмера 30 особенно актуальна там, где классические шариковые решения уже не обеспечивают требуемую жёсткость при росте нагрузки, а переход на роликовую схему позволяет повысить устойчивость узла без значительного увеличения габаритов.

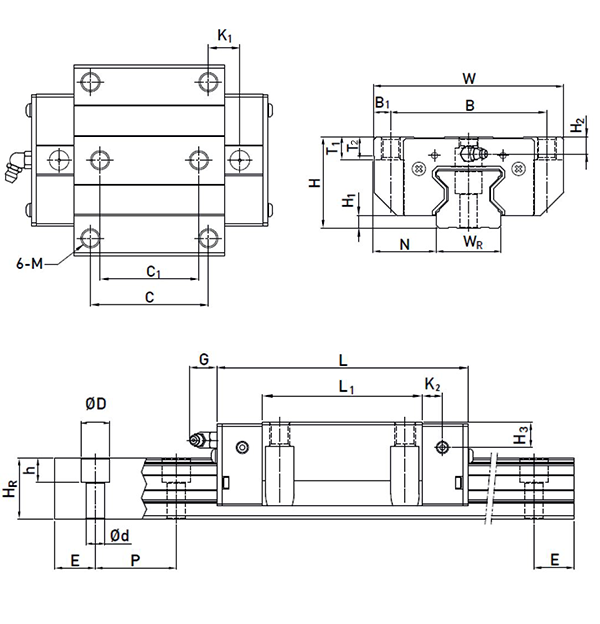

Размерный ряд серии RGW 30
Для направляющих шириной 30 мм серия RGW 30 включает каретки с широкой базой, различающиеся длиной корпуса при одинаковой высоте и ширине. Это позволяет выбирать исполнение под доступное монтажное пространство и требования к опорной длине.
Пояснение:
Исполнение CC короче по длине, чем HC, поэтому его выбирают в тех случаях, когда конструкция требует тяжёлую каретку на направляющей 30 мм, но длина опорного блока должна оставаться минимально возможной.

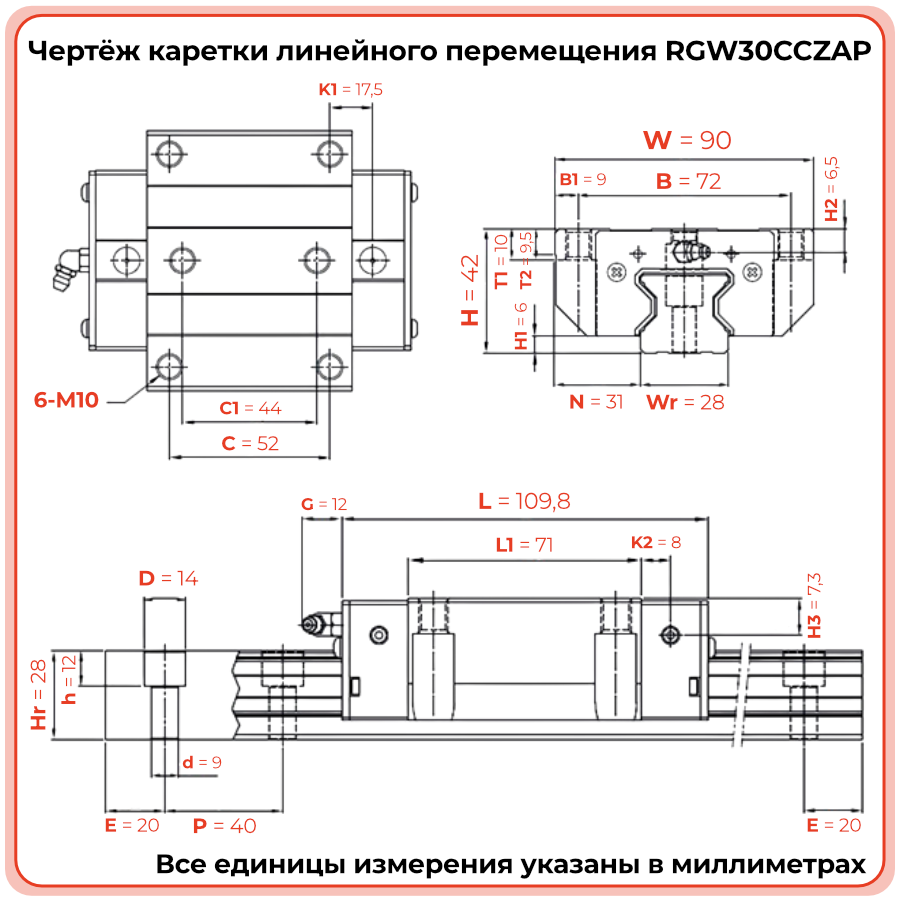

Технические параметры и условия эксплуатации
RGW30CCZAP TECHNIX рассчитана на тяжёлую эксплуатацию в составе компактных линейных систем, где требуется точное и жёсткое перемещение по направляющей 30 мм. Исполнение с преднатягом и прецизионной точностью делает каретку пригодной для задач, где важны повторяемость траектории и минимальный люфт.
- Длина — 113,9 мм.
- Высота — 48 мм.
- Ширина — 90 мм.
- Межцентровое расстояние крепления — 52 мм.
- Роликовая схема обеспечивает повышенную жёсткость и грузоподъёмность при небольшом типоразмере.
- Преднатяг ZA уменьшает люфт и улучшает устойчивость к вибрациям и динамическим нагрузкам.
- Класс точности P подходит для прецизионных промышленных механизмов и координатных узлов.
Условия эксплуатации:
Для сохранения ресурса и точности работы каретки необходимо соблюдать требования к чистоте направляющей, использовать подходящую смазку, контролировать состояние крепежа и избегать превышения допустимых нагрузок для конкретного линейного узла.
Применяемость
Каретка RGW30CCZAP TECHNIX применяется в компактных промышленных системах линейного перемещения, где необходима тяжёлая роликовая опора при небольшом типоразмере направляющей. Модель востребована там, где требуется сочетание точности, жёсткости и надёжности при ограниченных габаритах узла.
- Компактные станки с ЧПУ и малогабаритные обрабатывающие модули.
- Автоматизированные технологические линии и позиционные устройства.
- Портальные и координатные системы небольшого типоразмера.
- Специальное оборудование, где важны точность перемещения и устойчивость к нагрузкам при малой ширине рельса.
- Проекты модернизации систем на базе направляющих 30 мм.
Практический акцент:
Переход на каретку RGW30CCZAP оправдан в тех случаях, когда необходимо повысить жёсткость и ресурс линейного узла, не выходя за рамки существующего типоразмера направляющей и компоновочных ограничений.
Аналоги
Для каретки RGW30CCZAP TECHNIX существуют аналоги у других производителей, что облегчает подбор замены и сопоставление решений при проектировании и модернизации линейных систем. Ниже приведены примеры артикулов, близких по типоразмеру и назначению.
При переходе на аналог необходимо проверить присоединительные размеры, длину корпуса, требования к преднатягу и классу точности, чтобы сохранить исходные характеристики линейного узла без дополнительной переработки конструкции.
FAQ
- Как устанавливать каретку RGW30CCZAP на направляющую 30 мм?
Направляющую очищают, каретку аккуратно надевают на рельс, выравнивают по опорной поверхности и фиксируют крепежом, соблюдая последовательность затяжки и контролируя отсутствие перекоса. - Можно ли заменить каретку другого бренда на RGW30CCZAP без изменения узла?
Замена возможна при совпадении типоразмера рельса, монтажных размеров, схемы крепления и требований по нагрузке и точности; перед установкой рекомендуется проверить геометрию узла и характеристики существующей системы. - Чем RGW30CCZAP отличается от RGW30HCZAP?
Исполнение CC компактнее по длине, тогда как HC имеет увеличенную опорную длину и используется в более нагруженных системах, где требуется дополнительная площадь контакта по оси. - Какой ориентировочный срок службы каретки RGW30CCZAP?
Ресурс зависит от уровня нагрузки, режима работы, качества смазки, состояния направляющей и чистоты рабочей среды; при соблюдении рекомендаций каретка рассчитана на длительную эксплуатацию без заметного снижения точности. - Нужно ли регулировать преднатяг ZA при монтаже каретки?
Преднатяг задаётся производителем и не требует регулировки пользователем; важно обеспечить ровную опорную поверхность, корректную затяжку крепежа и регулярное обслуживание линейной системы.
Рекомендация по обслуживанию:
Для стабильной работы системы с каретками типоразмера 30 мм рекомендуется регулярно проверять плавность хода, состояние уплотнений, наличие смазки и отсутствие загрязнений на рабочей поверхности направляющей.
