О товаре

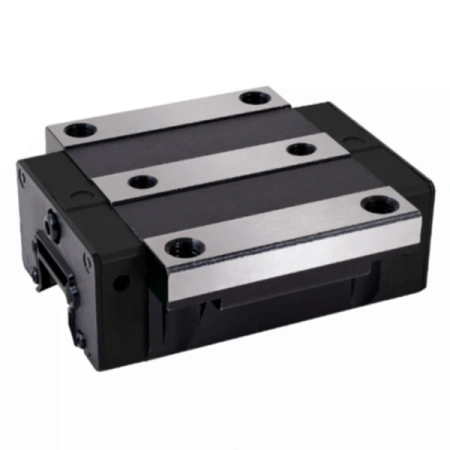

RGW45HCZAP TECHNIX — роликовая линейная каретка с широкой фланцевой базой для направляющих шириной 45 мм, разработанная для тяжёлых и сверхтяжёлых промышленных применений. Блок относится к серии RG и используется как опорный элемент системы линейного перемещения, обеспечивая высокую жёсткость, устойчивость к перегрузкам и точность хода под значительной нагрузкой.
Благодаря роликовому типу тел качения, усиленному корпусу и фланцевому исполнению RGW45HCZAP применяют на осях станков, портальных модулей и автоматизированных линий, где на каретку приходится существенная масса подвижных узлов и требуется надёжная линейная опора.

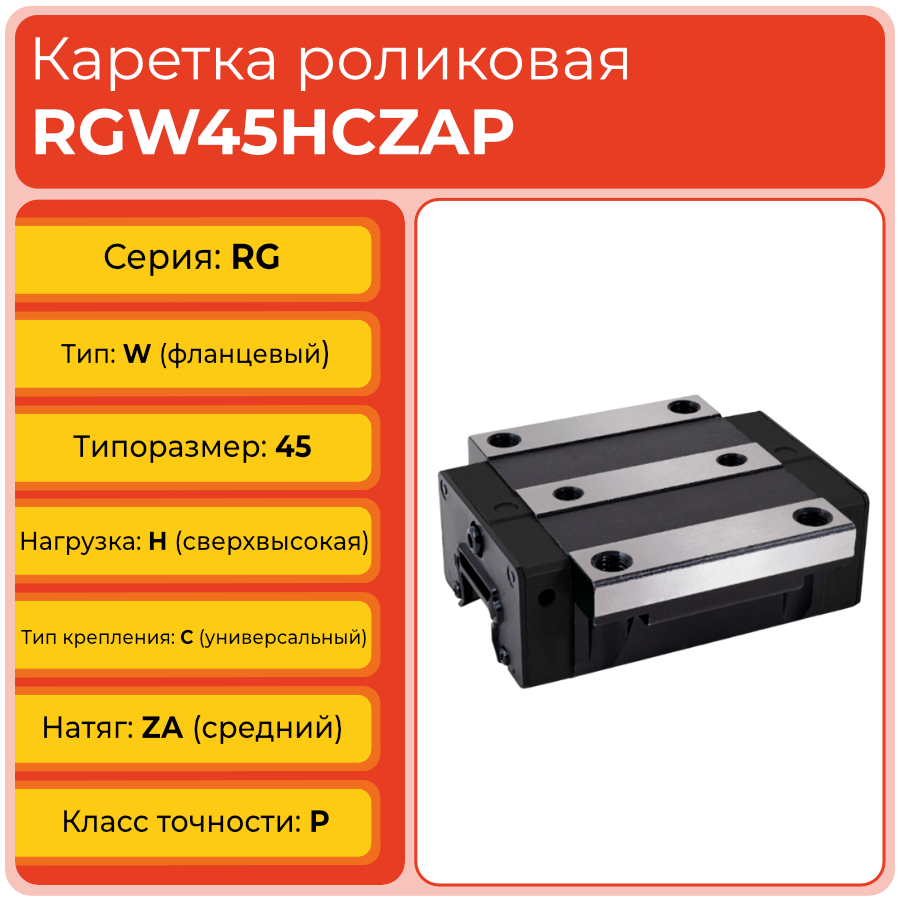

Расшифровка артикула
Код RGW45HCZAP содержит информацию о серии, типе базы, типоразмере направляющей, нагрузочной категории, способе крепления, преднатяге и классе точности. Это облегчает подбор каретки для конкретной системы линейного перемещения и сопоставление её с аналогами других брендов.
- RG — роликовая серия линейных направляющих повышенной жёсткости.
- W — широкая база, фланцевое исполнение каретки.
- 45 — ширина профильной направляющей 45 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- C — универсальное крепление, допускающее разные схемы фиксации.
- ZA — средний преднатяг, обеспечивающий жёсткость и устойчивость к вибрации.
- P — прецизионный класс точности для ответственных промышленных узлов.
Обозначение RGW45HCZAP TECHNIX описывает роликовую фланцевую каретку для рельса 45 мм, рассчитанную на тяжёлую нагрузку, с универсальным креплением, преднатягом ZA и точностью P, что делает её подходящей для жёстких и точных систем линейного перемещения.
Примечание:
При выборе каретки по артикулу важно дополнительно уточнять типоразмер направляющей, длину и ширину корпуса, а также схему крепления, чтобы обеспечить полную совместимость с конструкцией линейного узла.
Конструкция и устройство
Каретка RGW45HCZAP TECHNIX выполнена в виде фланцевого роликового блока для установки на профильные рельсы шириной 45 мм. Конструкция ориентирована на работу в тяжёлых условиях, где линейная опора должна выдерживать комбинированные нагрузки и сохранять точность перемещения.
- Прочный корпус с обработанными дорожками качения для роликовых элементов.
- Роликовая система рециркуляции, обеспечивающая линейный контакт и высокую жёсткость узла.
- Широкий фланец с монтажными отверстиями, равномерно распределяющий нагрузку на опорную плоскость.
- Универсальное крепление (тип C) позволяет применять каретку в различных компоновках оборудования.
- Уплотнения и защитные элементы снижают влияние стружки, пыли и технологических загрязнений.
- Смазочные точки или каналы поддерживают стабильность работы каретки при длительной эксплуатации.
Конструктивный акцент:
Роликовая схема особенно эффективна там, где линейный узел подвергается высоким радиальным и моментным нагрузкам, а требования к жёсткости и повторяемости перемещений выше, чем может обеспечить шариковая каретка.

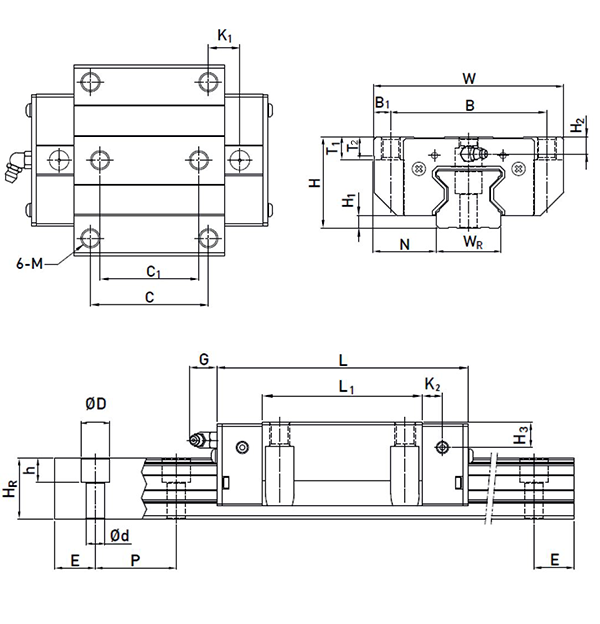

Размерный ряд серии RGW 45
Для направляющих шириной 45 мм серия RGW 45 включает фланцевые роликовые каретки с широкой базой, отличающиеся по длине корпуса и исполнению по нагрузке. Ниже приведены основные геометрические параметры кареток данного типоразмера, что помогает подобрать блок под нужную конфигурацию узла.
Пояснение:
Исполнение HC отличается увеличенной длиной корпуса по сравнению с CC, что даёт дополнительную опорную площадь и повышает устойчивость линейного узла при работе под более высокими нагрузками.

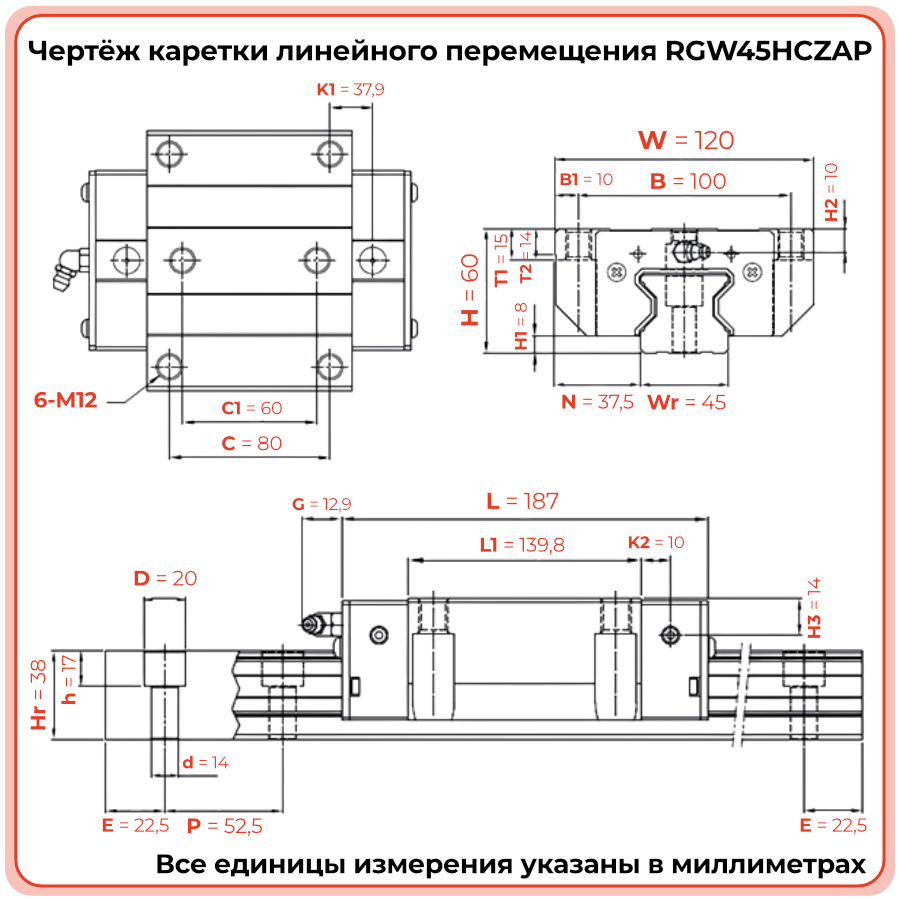

Технические параметры и условия эксплуатации
RGW45HCZAP TECHNIX относится к роликовым фланцевым кареткам для тяжёлых режимов работы и обеспечивает высокую жёсткость линейного узла при перемещении по направляющей 45 мм. Средний преднатяг и прецизионный класс точности позволяют применять её в системах с повышенными требованиями к точности и стабильности хода.
- Длина — 187 мм.
- Высота — 60 мм.
- Ширина — 120 мм.
- Межцентровое расстояние крепления — 80 мм.
- Роликовая схема качения обеспечивает высокую грузоподъёмность и жёсткость.
- Преднатяг ZA снижает люфт и повышает устойчивость к вибрации.
- Класс точности P делает каретку пригодной для прецизионных промышленных комплексов и координатных систем.
Эксплуатационные условия:
Для реализации ресурса каретки рекомендуется корректный монтаж, применение подходящих смазочных материалов, защита рабочей зоны от загрязнений и соблюдение расчётных нагрузок для конкретной системы линейного перемещения.
Применяемость
Каретка RGW45HCZAP TECHNIX используется в системах линейного перемещения оборудования, где на опорный блок приходится значительная нагрузка и требуется стабильность перемещения при многократных циклах работы. Модель подходит для задач, где важно сочетание жёсткости, точности и долговечности линейного узла.
- Станки с ЧПУ и обрабатывающие центры.
- Портальные системы и координатные модули средней и высокой нагрузки.
- Автоматизированные производственные линии.
- Специальное оборудование, где линейное перемещение сопровождается высокими моментными нагрузками.
- Проекты модернизации систем на базе направляющих шириной 45 мм.
Практический акцент:
Модель особенно востребована там, где требуется повысить жёсткость и надёжность существующих линейных систем, перейдя от шариковых кареток к роликовым без серьёзных изменений компоновки оборудования.
Аналоги
Для упрощения выбора и интеграции в существующие системы линейного перемещения каретка RGW45HCZAP TECHNIX имеет аналоги у других производителей, сопоставимые по типоразмеру и функционалу. Это позволяет оптимизировать состав узла, сохраняя или улучшая эксплуатационные характеристики.
При переходе на аналоги рекомендуется сверять присоединительные размеры, преднатяг и класс точности, чтобы сохранить исходные характеристики линейной системы и избежать необходимости переработки конструкции.
FAQ
-
Как правильно установить каретку RGW45HCZAP на направляющую 45 мм?
Перед монтажом направляющую очищают, каретку аккуратно надевают на рельс, выравнивают по опорной поверхности и фиксируют крепежом, соблюдая рекомендованный момент и последовательность затяжки, чтобы исключить перекос. -
Можно ли заменить существующую каретку другого бренда на RGW45HCZAP?
Замена возможна при совпадении типоразмера рельса, посадочных размеров и схемы крепления; перед установкой следует проверить геометрию и соответствие по нагрузке и требуемой точности. -
Чем исполнение RGW45HCZAP отличается от RGW45CCZAP?
Модель HC имеет увеличенную длину корпуса и рассчитана на более тяжёлые режимы работы, тогда как CC применяется в менее нагруженных узлах и более компактных линейных модулях. -
Каков ожидаемый срок службы каретки RGW45HCZAP?
Ресурс зависит от величины нагрузки, скорости перемещения, условий окружающей среды и качества обслуживания; при соблюдении регламента смазки и корректной эксплуатации каретка рассчитана на длительную работу без заметного снижения точности. -
Нужно ли регулировать преднатяг ZA при установке каретки?
Преднатяг ZA задаётся производителем и не требует корректировки пользователем; при монтаже важно обеспечить ровную опорную поверхность, правильную затяжку крепежа и регулярное обслуживание узла.
Рекомендация по обслуживанию:
Для поддержания стабильной работы линейной системы с каретками типоразмера 45 мм следует регулярно контролировать состояние направляющих и крепёжных элементов, обновлять смазку и своевременно реагировать на признаки износа или изменения плавности хода.
