О товаре

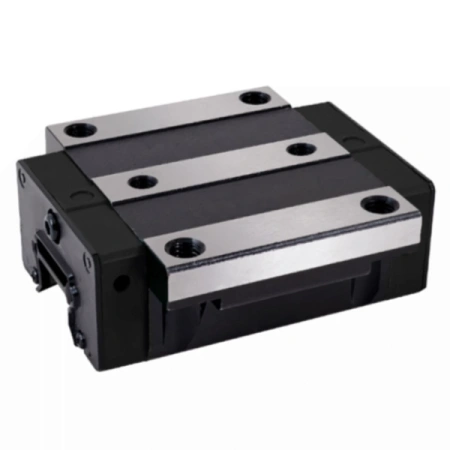

RGW45CCZAP TECHNIX — роликовая линейная каретка фланцевого типа с широкой базой для направляющих шириной 45 мм. Модель рассчитана на тяжёлую нагрузку и применяется в узлах линейного перемещения, где необходима надёжная опора, высокая жёсткость и стабильный ход при длительной промышленной эксплуатации.
Благодаря компактному исполнению CC и роликовой конструкции RGW45CCZAP хорошо подходит для станочного и производственного оборудования, где требуется сочетание высокой несущей способности с умеренной длиной корпуса каретки.

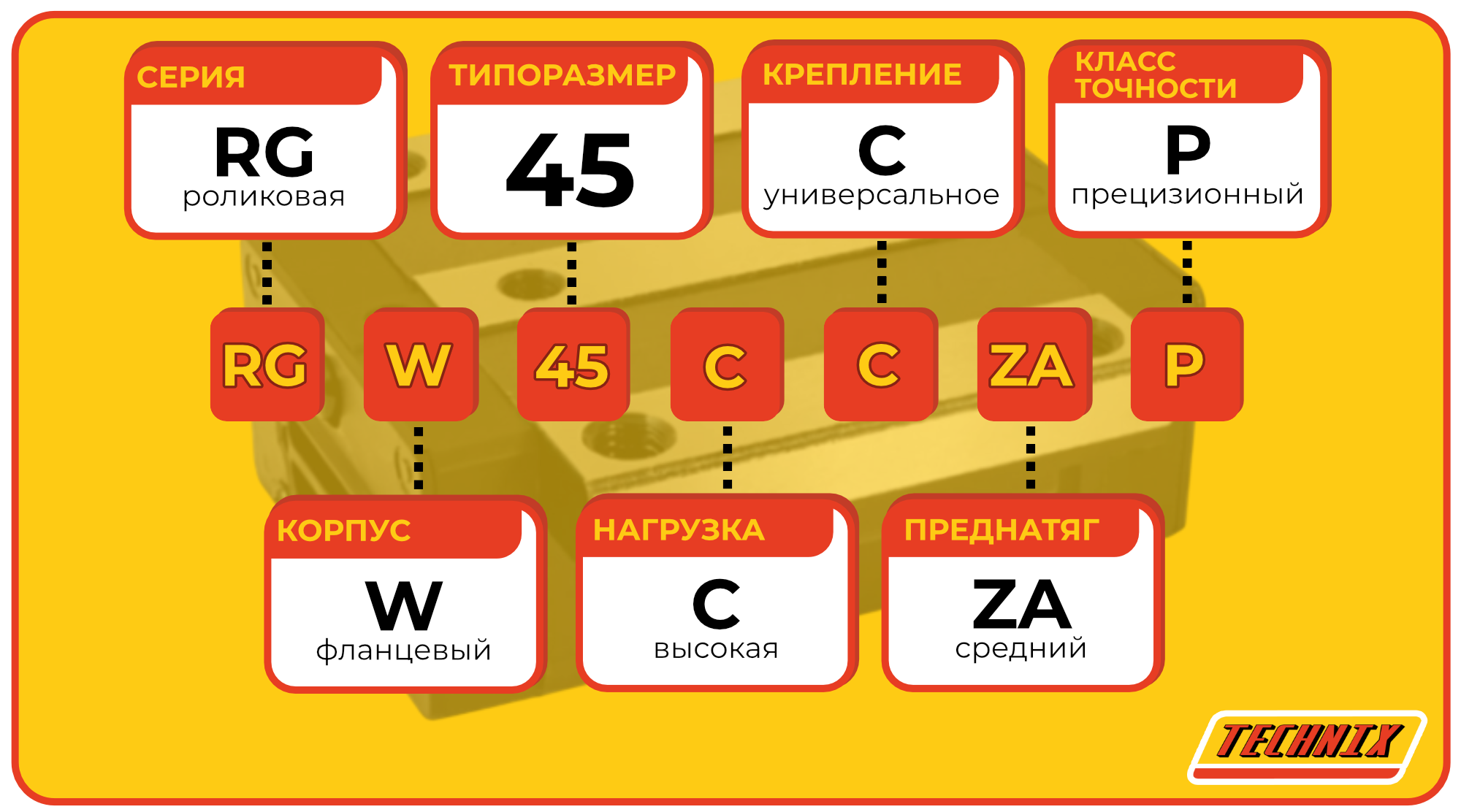

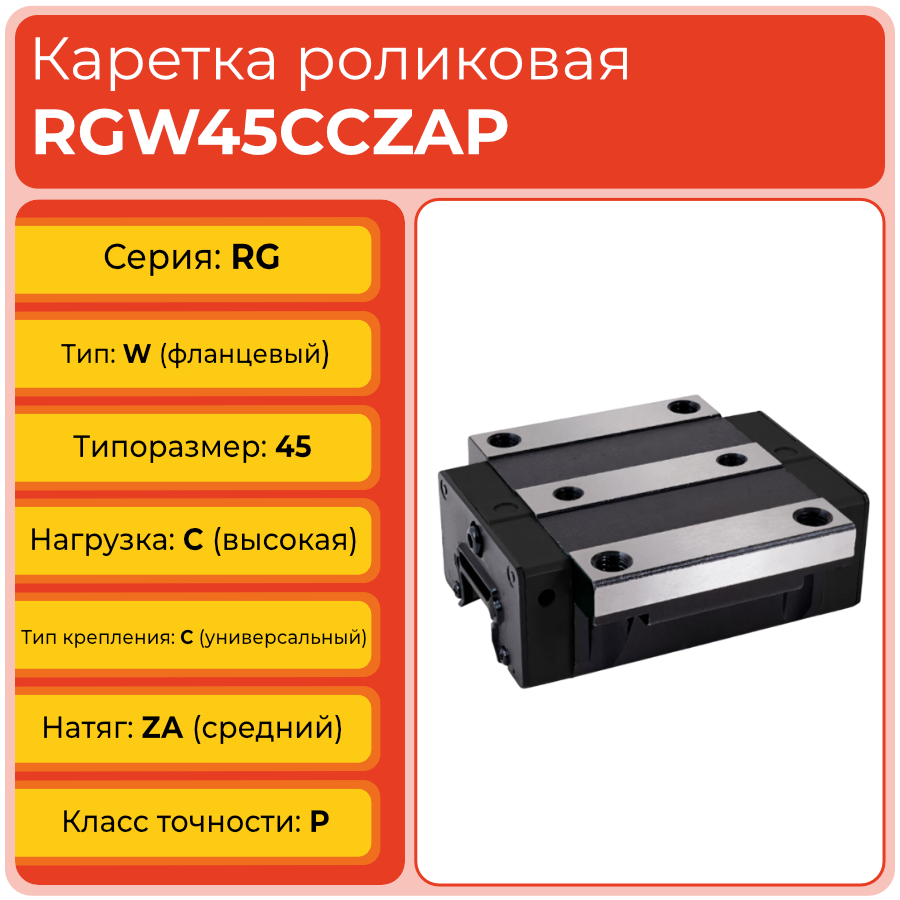

Расшифровка артикула
Артикул RGW45CCZAP отражает тип серии, исполнение базы, размер рельса, категорию нагрузки, тип крепления, уровень преднатяга и класс точности. По маркировке можно быстро определить назначение каретки и сопоставить её с требованиями конкретной линейной системы.
- RG — роликовая серия линейных направляющих.
- W — широкая база, фланцевое исполнение каретки.
- 45 — ширина рельса 45 мм.
- C — исполнение под тяжёлую нагрузку.
- C — универсальное крепление.
- ZA — средний преднатяг, повышающий жёсткость и снижающий люфт.
- P — прецизионный класс точности.
В результате RGW45CCZAP TECHNIX — это роликовая фланцевая каретка для рельса 45 мм с широкой базой, тяжёлым исполнением по нагрузке, универсальным креплением, преднатягом ZA и точностью P, предназначенная для ответственных промышленных узлов линейного перемещения.
Примечание:
При выборе каретки по артикулу необходимо сверять монтажные размеры и типоразмер направляющей, чтобы обеспечить полную совместимость с конструкцией линейного узла и сохранить заявленные характеристики по нагрузке и точности.
Конструкция и устройство
Каретка RGW45CCZAP TECHNIX представляет собой фланцевый роликовый блок для профильных рельсовых направляющих 45 мм, ориентированный на тяжёлую эксплуатацию. Конструкция обеспечивает жёсткий контакт, устойчивость к комбинированным нагрузкам и компактную длину корпуса по сравнению с удлинёнными версиями.
- Корпус с высокоточной обработкой дорожек качения для роликовых элементов.
- Роликовая система рециркуляции для повышения грузоподъёмности и жёсткости линейного узла.
- Фланцевая широкая база, обеспечивающая устойчивую фиксацию на опорной плите.
- Универсальное крепление (тип C) для использования в различных компоновках оборудования.
- Уплотнения и защитные элементы, снижающие влияние загрязнений производственной среды.
- Система смазки, поддерживающая плавность хода и сниженный износ при длительной работе.
Конструктивная особенность:
Исполнение CC удобно там, где требуется тяжёлонагруженная роликовая каретка с высокой жёсткостью, но при этом габарит по длине должен оставаться ограниченным из-за особенностей компоновки машины.
Размерный ряд серии RGW 45
В серии RGW 45 для направляющих 45 мм представлены фланцевые роликовые каретки с широкой базой, различающиеся длиной корпуса при одинаковой ширине и высоте. Это позволяет подобрать блок под доступное монтажное пространство и требуемую опорную длину.
Пояснение:
Исполнение CC отличается от HC меньшей длиной корпуса, поэтому его выбирают, когда нужна тяжёлая роликовая каретка типоразмера 45 при ограничении по монтажной длине линейного узла.

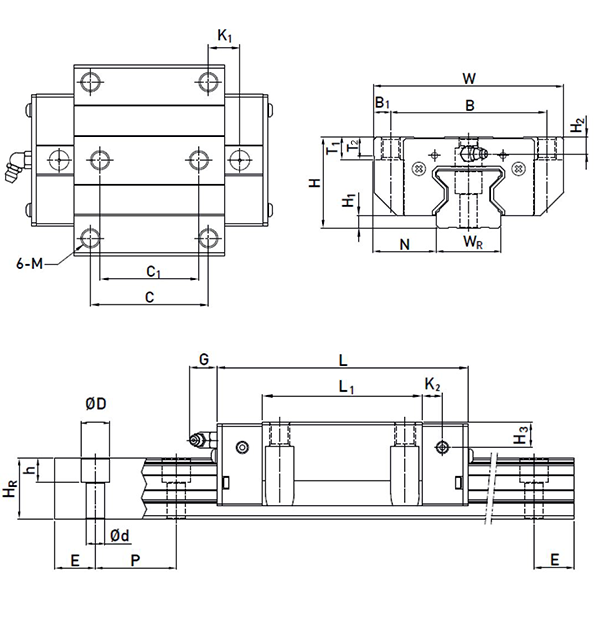

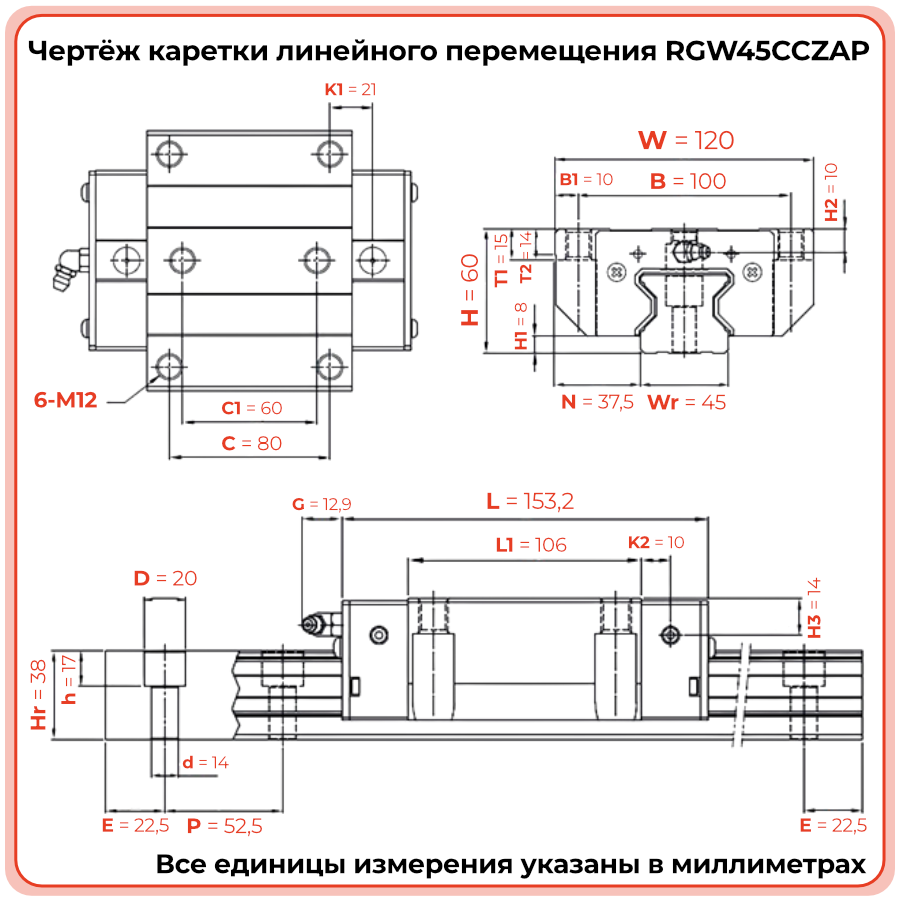

Технические параметры и условия эксплуатации
RGW45CCZAP TECHNIX предназначена для тяжёлых режимов работы в составе линейных систем, где требуется точное, жёсткое и плавное перемещение по направляющей 45 мм. Каретка подходит для использования в оборудовании, где нагрузки значительны, но при этом габариты узла по длине ограничены.
- Длина — 153,2 мм.
- Высота — 60 мм.
- Ширина — 120 мм.
- Межцентровое расстояние крепления — 80 мм.
- Роликовая схема повышает жёсткость и грузоподъёмность линейного узла.
- Преднатяг ZA обеспечивает минимальный люфт и устойчивость к вибрациям.
- Класс точности P делает каретку пригодной для прецизионных промышленных задач.
Условия эксплуатации:
Для сохранения ресурса и точности работы каретки важно соблюдать регламент смазки, поддерживать чистоту направляющей, следить за состоянием крепежа и не превышать расчётные нагрузки для конкретной линейной системы.
Применяемость
Каретка RGW45CCZAP TECHNIX используется в оборудовании, где требуется тяжёлонагруженный линейный узел с компактной длиной опоры и высокой жёсткостью. Модель подходит для систем, где важно сохранить точность позиционирования и устойчивость к эксплуатационным нагрузкам при ограничениях по габаритам.
- Станки с ЧПУ и металлообрабатывающие комплексы.
- Портальные модули и координатные системы средней и тяжёлой нагрузки.
- Автоматизированные производственные линии и технологические установки.
- Специализированное оборудование, где линейное перемещение сопровождается высокими моментными нагрузками.
- Проекты модернизации направляющих систем на базе рельсов 45 мм.
Практический акцент:
Исполнение CC удобно использовать там, где удлинённая каретка HC не требуется по условиям компоновки, а компактный роликовый блок позволяет сохранить жёсткость и облегчить размещение узла в конструкции.
Аналоги
Для каретки RGW45CCZAP TECHNIX доступны аналоги у других производителей, что упрощает подбор заменяемых компонентов и позволяет интегрировать блок в существующие линейные системы. Ниже приведены примеры артикулов, сопоставимых по типоразмеру и назначению.
При замене на аналог рекомендуется предварительно сверить длину, ширину, высоту каретки и межцентровое расстояние крепления, чтобы сохранить штатную геометрию линейного узла и его эксплуатационные характеристики.
FAQ
-
Как устанавливать каретку RGW45CCZAP на направляющую 45 мм?
Направляющую очищают, каретку аккуратно надевают на рельс, выравнивают по посадочной поверхности и фиксируют крепежом, соблюдая последовательность затяжки и контролируя отсутствие перекоса. -
Можно ли заменить существующую каретку на RGW45CCZAP без переработки узла?
Замена возможна при совпадении типоразмера рельса, монтажных размеров, схемы крепления и требований по точности; перед установкой следует проверить геометрию узла и рабочие нагрузки. -
Чем RGW45CCZAP отличается от RGW45HCZAP?
Исполнение CC короче по длине, тогда как HC имеет увеличенную опорную длину и чаще используется в более нагруженных системах, где требуется дополнительная площадь контакта. -
Какой ориентировочный срок службы каретки RGW45CCZAP?
Ресурс зависит от режима нагрузки, качества смазки, чистоты рабочей зоны и корректности монтажа; при соблюдении рекомендаций производитель предполагает длительную промышленную эксплуатацию без заметной потери точности. -
Нужно ли регулировать преднатяг ZA при установке?
Преднатяг ZA задаётся производителем и не требует настройки пользователем; важно обеспечить ровную опорную поверхность, правильную затяжку крепежа и соблюдать регламент обслуживания линейного узла.
Рекомендация по обслуживанию:
Для поддержания стабильной работы системы с каретками типоразмера 45 мм стоит регулярно контролировать плавность хода, состояние уплотнений и наличие смазки, своевременно устраняя загрязнения и признаки износа.
