О товаре

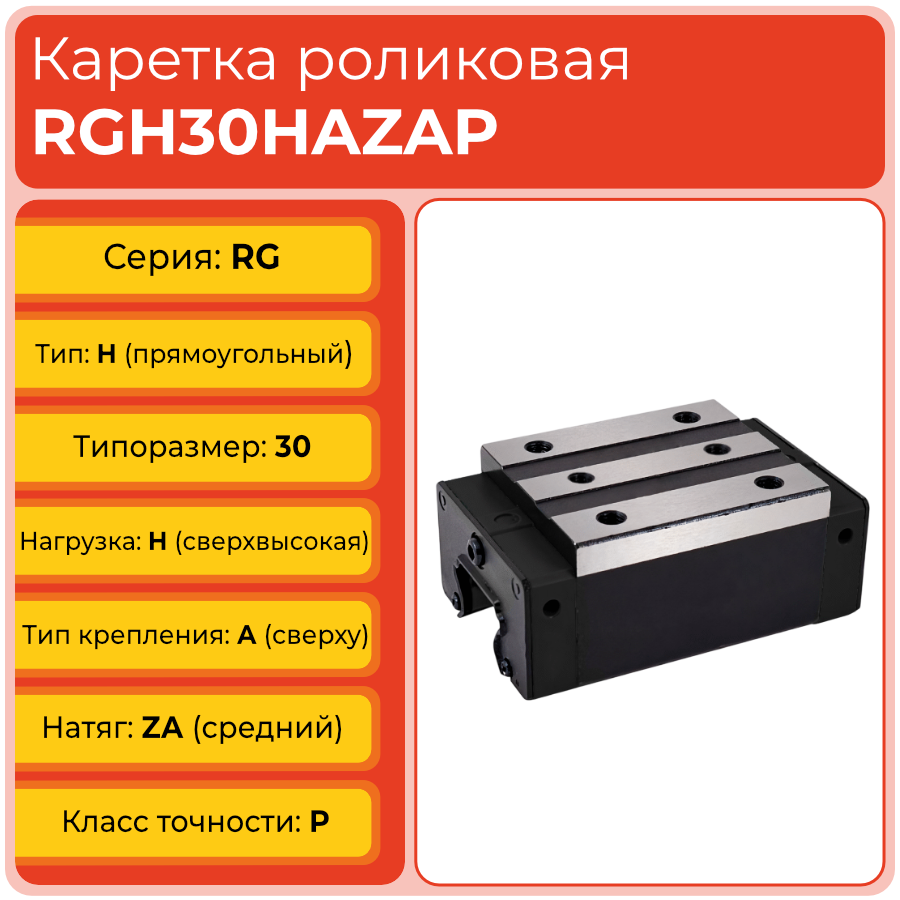

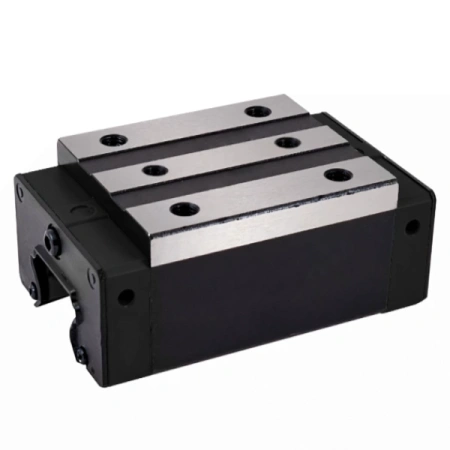

Линейная каретка RGH30HAZAP TECHNIX — роликовый опорный блок серии RG для профильных направляющих шириной 30 мм, предназначенный для работы в режимах сверхтяжёлой нагрузки и повышенных требований к жёсткости. Высокий корпус, роликовые дорожки качения и прецизионный класс точности P обеспечивают устойчивое позиционирование оси при больших усилиях и динамических нагрузках.
RGH30HAZAP сочетает роликовую серию RG с высоким исполнением корпуса H и нагрузочной группой H, что позволяет воспринимать значительные силы и моменты на рельсе шириной 30 мм. Средний преднатяг ZA формирует плотный контакт роликов с дорожками качения, уменьшая люфт и колебания, а прецизионная точность P ориентирует каретку на применение в высокоточных станках, портальных комплексах и силовых координатных столах.
Стоит обратить внимание
RGH30HAZAP относится к безфланцевым кареткам с верхним креплением: такой формат удобен при создании компактных, но жёстких линейных узлов, где важен доступ к крепежу и сохранение ширины блока на уровне типоразмера направляющей.

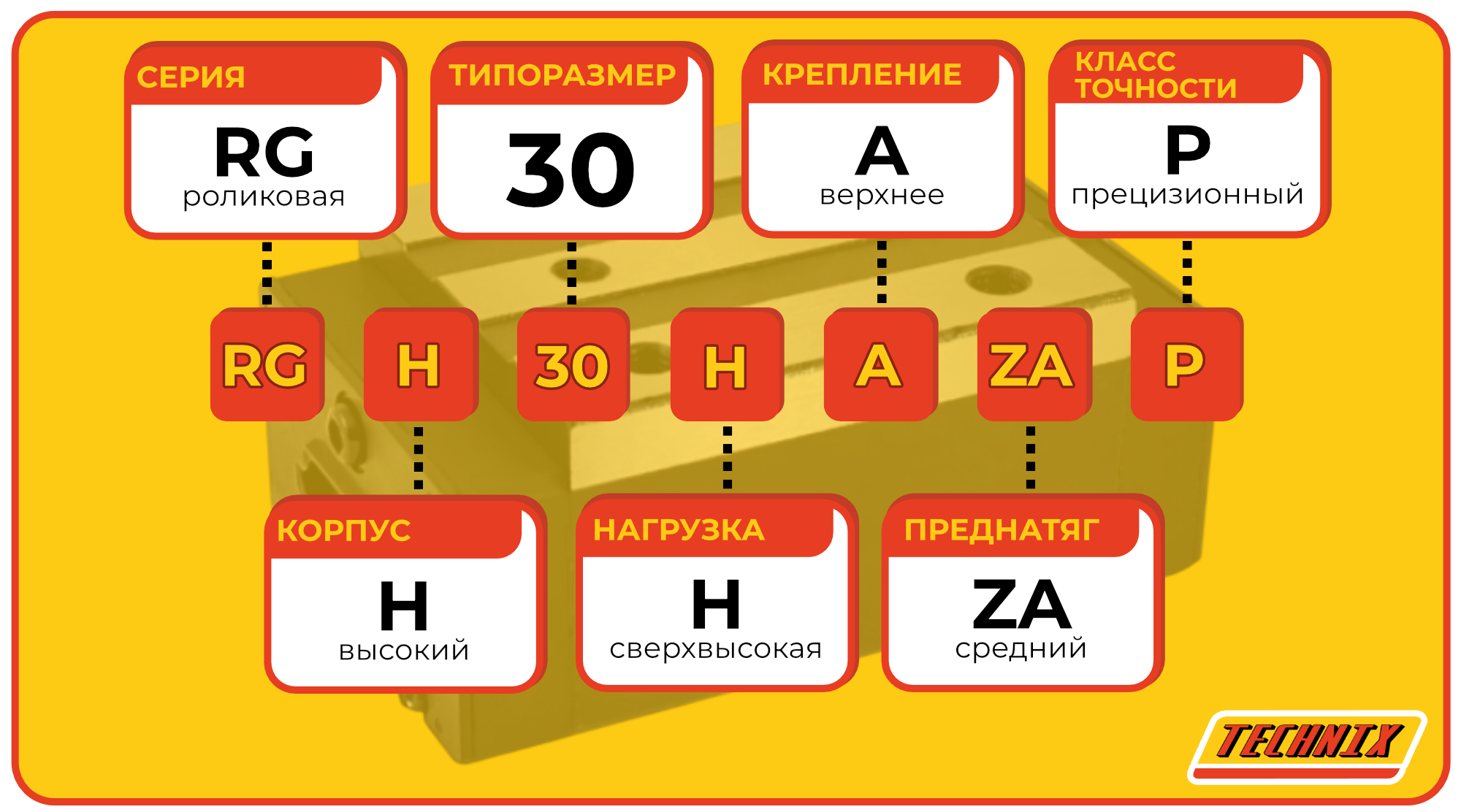

Расшифровка артикула
Обозначение RGH30HAZAP позволяет по буквенно‑цифровой схеме понять конструкцию каретки, тип нагрузки и класс точности без обращения к каталогу. Маркировка последовательно отражает серию, высоту корпуса, ширину рельса, нагрузочную группу, способ крепления, преднатяг и точность.
- RG — роликовая серия линейных направляющих повышенной жёсткости.
- H — высокая каретка с увеличенным корпусом.
- 30 — ширина направляющей 30 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- A — крепление сверху к монтажной плите.
- ZA — средний преднатяг для жёсткого и устойчивого хода.
- P — прецизионная точность для высокоточных промышленных узлов.
Полное обозначение RGH30HAZAP TECHNIX говорит о том, что каретка спроектирована для тяжёлых режимов работы, где востребованы роликовая схема RG, высокий корпус H, нагрузочная группа H, верхнее крепление A, преднатяг ZA и прецизионный класс P. Это упрощает подбор совместимых направляющих и оценку пригодности модели для конкретной оси.
Стоит обратить внимание
При кросс‑подборе важно учитывать наличие индекса P: для узлов, чувствительных к геометрии и точности позиционирования, замена на исполнение с менее строгим классом может оказаться некорректной.
Конструкция и устройство
Каретка RGH30HAZAP TECHNIX представляет собой высокий роликовый блок для рельсовых направляющих серии RG шириной 30 мм. Внутри корпуса размещены дорожки качения с роликами, формирующими линейный контакт и обеспечивающими повышенную жёсткость по сравнению с шариковыми системами, а исполнение по нагрузке H и преднатяг ZA снижают деформации под действием сил и моментов. Верхнее крепление A позволяет надёжно фиксировать каретку на силовой плите, сохраняя доступ к крепежу и удобство сборки.
- Высокий прямоугольный корпус, рассчитанный на тяжёлые режимы работы.
- Роликовые тела качения по схеме RG для экстремальной жёсткости и грузоподъёмности.
- Дорожки качения с линейным контактом и минимальным люфтом при правильном монтаже.
- Крепление сверху через резьбовые отверстия корпуса для интеграции в силовые плиты.
- Смазочные каналы, рассчитанные на регулярное обслуживание без снятия каретки с направляющей.
Стоит обратить внимание
Роликовая конструкция требует повышенного внимания к качеству базовых поверхностей: нарушения плоскостности и параллельности приводят к неравномерному распределению нагрузок между рядами роликов и ускоренному износу.
Размерный ряд серии RG H (типоразмер 30)
Ниже представлена таблица основных исполнений роликовых кареток серии RG с высоким корпусом для направляющих шириной 30 мм. Текущий товар выделен.
Стоит обратить внимание
RGH30HAZAP занимает позицию усиленного по высоте и нагрузке исполнения в ряду 30‑го типоразмера: при выборе модификации полезно сопоставить требования по моментным нагрузкам и допустимым прогибам с более компактными вариантами корпуса.
Технические параметры и условия эксплуатации

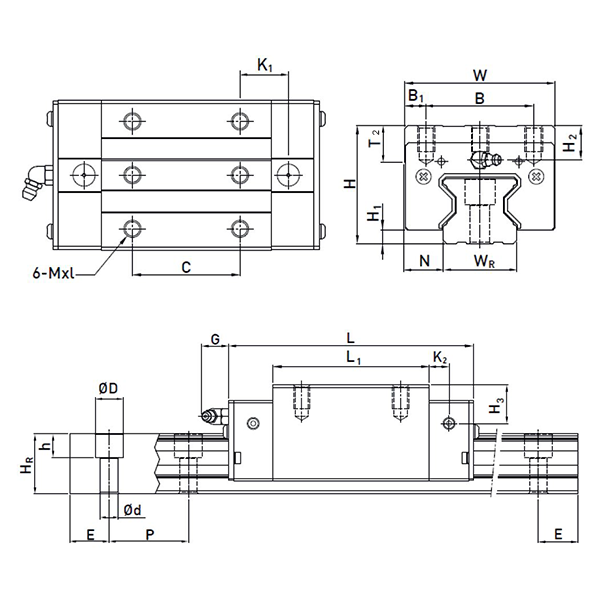

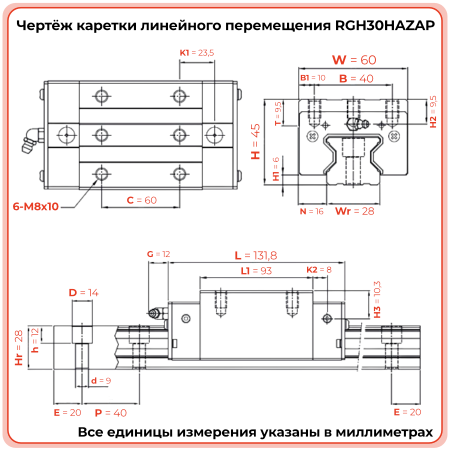

Каретка RGH30HAZAP TECHNIX рассчитана на работу по направляющей RG шириной 30 мм с повышенной динамической и статической нагрузкой. Длина каретки составляет 131,8 мм, ширина — 60 мм, высота — 45 мм; межцентровое расстояние крепления — 60 мм, глубина отверстий под крепёж — 12 мм, крепление выполняется сверху через резьбовые отверстия. Роликовая схема качения обеспечивает высокие значения допускаемых нагрузок и моментных усилий, а средний преднатяг ZA уменьшает люфт и делает ход более стабильным при прецизионном классе точности P.
- Серия: RG, роликовые линейные направляющие для тяжёлых режимов.
- Тип корпуса: H, высокий прямоугольный блок.
- Ширина направляющей: 30 мм.
- Габариты каретки: длина 131,8 мм; ширина 60,0 мм; высота 45,0 мм.
- Нагрузка: H, исполнение для сверхтяжёлых режимов.
- Преднатяг: ZA, средний.
- Межцентровое расстояние крепления: 60,0 мм.
- Глубина отверстия крепежного винта: 12,0 мм.
- Тип крепления: A, сверху к монтажной плите.
- Условия эксплуатации: точная обработка базовых поверхностей, параллельность рельсов, регулярная смазка, соблюдение ограничений по нагрузкам и моментам, отсутствие ударных и абразивных воздействий в зоне качения.
Стоит обратить внимание
Для обеспечения заявленных характеристик по моментным нагрузкам рекомендуется использовать несколько кареток на рельс и правильно выбирать расстояние между ними; это снижает локальные напряжения и повышает ресурс узла.
Применяемость
Каретка RGH30HAZAP TECHNIX используется в линейных системах, где шариковые решения уже недостаточны по жёсткости и запасу по нагрузке. Модель подходит для осей станков с ЧПУ, портальных комплексов, силовых координатных столов, испытательных стендов и автоматизированных линий, работающих с существенными массами и значительными моментными нагрузками. Роликовая серия RG и прецизионный класс P позволяют применять каретку в узлах, чувствительных к геометрии и точности позиционирования.
- Тяжёлые и средние оси металлорежущих станков с ЧПУ.
- Портальные системы и координатные столы для обработки крупногабаритных деталей.
- Автоматизированные производственные линии с высокой цикличностью и нагрузкой.
- Испытательные и измерительные стенды, требующие минимальных прогибов и устойчивости к вибрациям.
- Линейные узлы, где стандартные HG‑каретки не обеспечивают нужный запас по жёсткости и ресурсу.
Стоит обратить внимание
При проектировании узла на типоразмере 30 важно учитывать как массу подвижных частей, так и требуемые ускорения: RGH30HAZAP обеспечивает жёсткость и ресурс для тяжёлых режимов, но требует корректного расчёта схемы установки и опорной конструкции.
Аналоги
Линейная каретка RGH30HAZAP TECHNIX относится к стандартному типоразмеру роликовых направляющих RG и может сопоставляться с решениями других производителей при совпадении геометрии, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для первичного кросс‑подбора.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналоги важно сверять не только типоразмер и серию, но и величину преднатяга и класс точности: несоответствие этих параметров может привести к изменению жёсткости, точности и ресурса системы линейного перемещения.
Часто задаваемые вопросы
-
Чем RGH30HAZAP отличается от шариковой каретки типоразмера 30?
Роликовая серия RG обеспечивает более высокую жёсткость и грузоподъёмность по сравнению с шариковыми HG‑решениями, что особенно важно при применении на силовых координатных столах и портальных системах с большими моментами. -
Можно ли заменить RGH30HAZAP на исполнение с другим преднатягом?
Замена возможна при сохранении серии и геометрии, но изменение преднатяга влияет на люфт и сопротивление движению. При меньшем преднатяге ход становится менее жёстким, при большем возрастает нагрузка на базовые поверхности и требования к точности монтажа. -
Какие требования к монтажу каретки RGH30HAZAP?
Необходимы ровные базовые поверхности, параллельность рельсов, равномерная затяжка крепежа и контроль плавности хода по всей длине направляющей. Перекосы и загрязнения приводят к локальным перегрузкам роликов и сокращению ресурса узла. -
Как оценить необходимость замены каретки?
О необходимости замены говорят увеличение люфта, появление шума и вибраций, рывки при перемещении, ухудшение точности позиционирования и следы износа на дорожках качения. При диагностике следует учитывать также состояние рельса и смазки. -
Для каких задач целесообразно выбирать RGH30HAZAP?
Модель рациональна для тяжёлых и средних осей станков, портальных комплексов и испытательных стендов, где недопустимы прогибы, требуется строгий контроль геометрии и длительный ресурс при высоких нагрузках.
Стоит обратить внимание
Регулярное обслуживание, контроль состояния кареток и направляющих, а также соблюдение рекомендаций по смазке и нагруженности помогают сохранить заявленные характеристики и снизить риск незапланированных остановок оборудования.
