О товаре

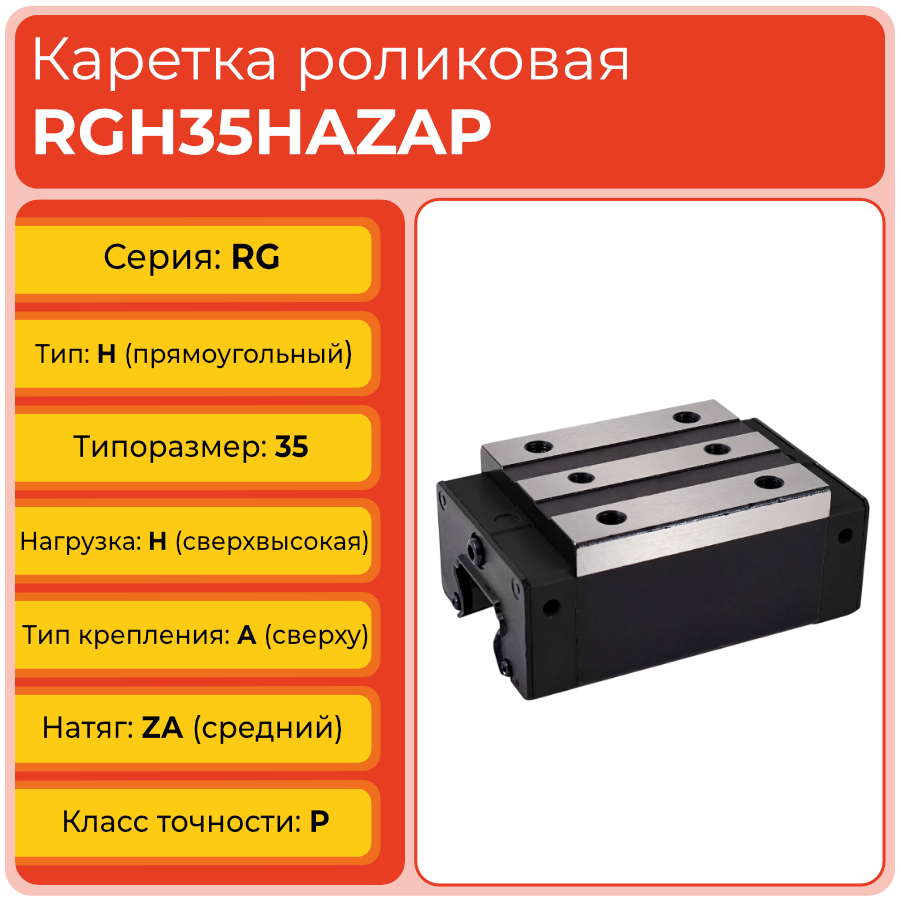

Линейная каретка RGH35HAZAP TECHNIX — роликовый опорный блок серии RG для профильных направляющих шириной 35 мм, рассчитанный на сверхтяжёлые нагрузки и максимальную жёсткость линейного узла. Высокий корпус, роликовые дорожки качения и прецизионный класс точности P делают эту каретку подходящей для осей станков и портальных систем, где допустимые прогибы и люфты минимальны.
RGH35HAZAP сочетает серию RG с высоким исполнением корпуса H и нагрузочной группой H, обеспечивая устойчивую работу под большими силами и моментами. Ширина направляющей 35 мм позволяет применять каретку в узлах среднего и крупного форм‑фактора, а средний преднатяг ZA оптимизирует контакт роликов с дорожками качения, обеспечивая стабильный ход и повторяемое позиционирование при прецизионном уровне точности P.
Стоит обратить внимание
RGH35HAZAP относится к безфланцевым роликовым кареткам с креплением сверху: такой формат удобен при проектировании жёстких силовых плит и координатных столов, где важно сохранить компактную ширину блока и свободную зону крепежа.
Расшифровка артикула

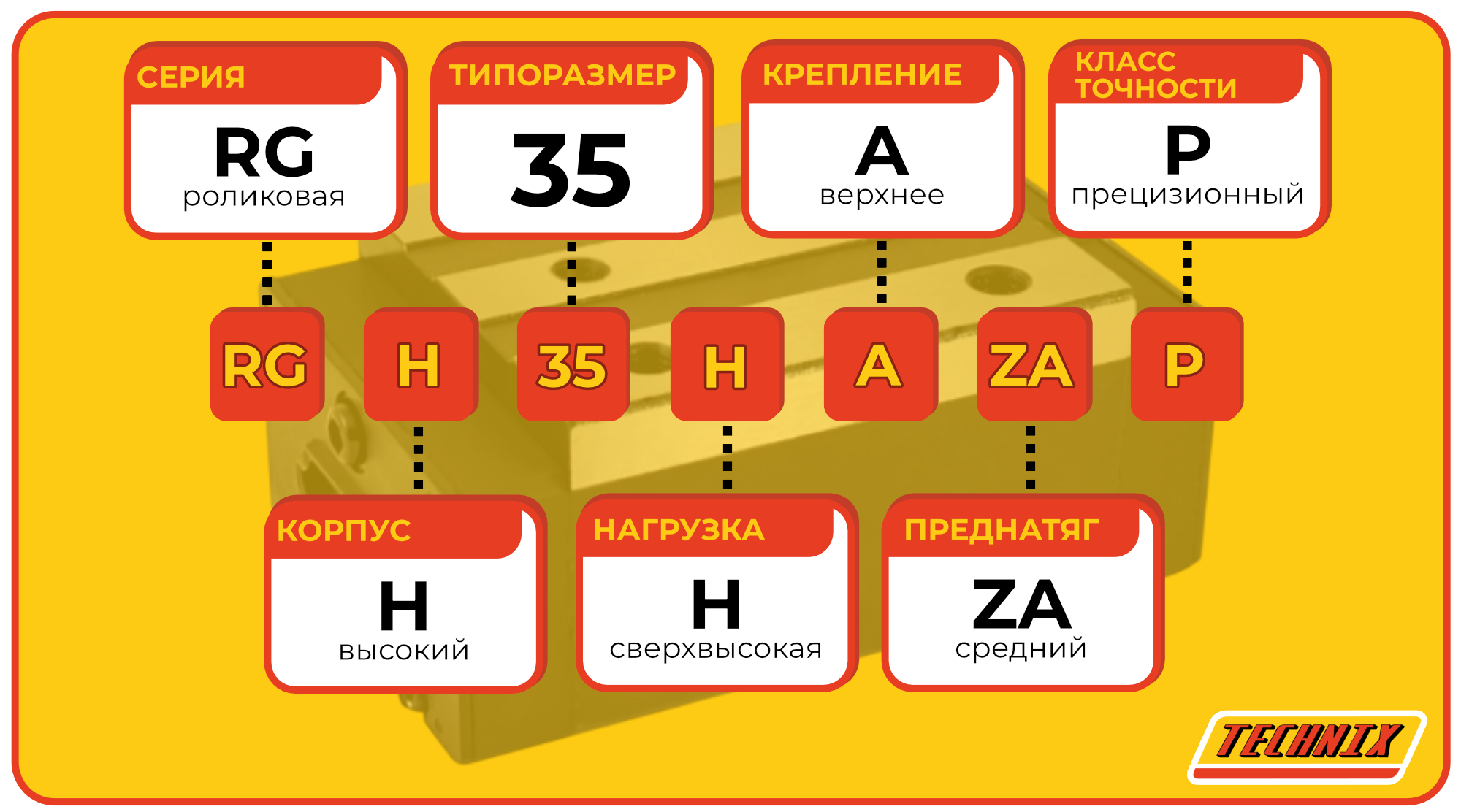

Обозначение RGH35HAZAP описывает конструкцию, тип нагрузки и точность каретки, позволяя быстро оценить её пригодность для конкретной оси. По буквенно‑цифровой схеме можно определить серию, высоту корпуса, ширину рельса, нагрузочную группу, способ крепления, уровень преднатяга и класс точности без обращения к дополнительным таблицам.
- RG — роликовая серия линейных направляющих повышенной жёсткости.
- H — высокая каретка, увеличенный корпус для работы с крупными нагрузками.
- 35 — ширина направляющей 35 мм.
- H — исполнение для сверхтяжёлой нагрузки.
- A — крепление каретки сверху к монтажной плите.
- ZA — средний преднатяг для жёсткого и устойчивого хода.
- P — прецизионная точность для высокоточных промышленных систем.
Полное обозначение RGH35HAZAP TECHNIX показывает, что каретка предназначена для тяжёлых режимов работы, где важно сочетание роликовой схемы RG, высокой нагрузки H, верхнего крепления A, преднатяга ZA и прецизионного класса P. Это облегчает подбор совместимых рельсов и оценку возможностей узла по нагрузкам и точности.
Стоит обратить внимание
Индекс P в маркировке важен при кросс‑подборе: замена на варианты без прецизионной точности допустима не во всех узлах, особенно на осях, где требуется минимальный разброс по высоте и ширине базовых поверхностей.
Конструкция и устройство

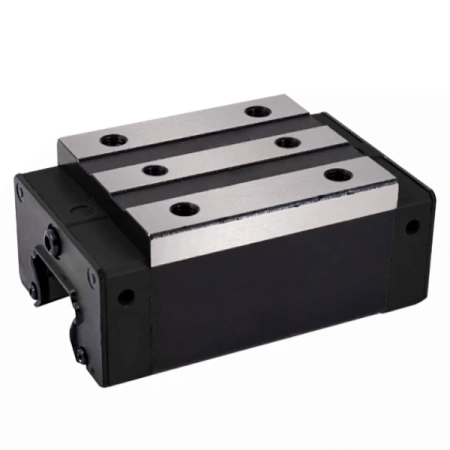

Каретка RGH35HAZAP TECHNIX представляет собой высокий роликовый блок для рельсовых направляющих серии RG шириной 35 мм. Внутри корпуса расположены дорожки качения с роликами, работающими по линейному контакту, что повышает жёсткость и снижает деформации под нагрузкой, а усиленное исполнение по нагрузке H позволяет воспринимать значительные силы и моменты без потери геометрии. Верхнее крепление A и продуманная схема резьбовых отверстий обеспечивают надёжную фиксацию каретки на силовой плите.
- Высокий прямоугольный корпус из закалённой стали для тяжёлых режимов работы.
- Роликовые тела качения по схеме RG для экстремальной жёсткости и грузоподъёмности.
- Дорожки качения с линейным контактом, минимизирующим люфт и прогибы.
- Крепление сверху через резьбовые отверстия корпуса, удобное для силовых плит и столов.
- Смазочные каналы, позволяющие поддерживать необходимый уровень смазки без демонтажа каретки.
Стоит обратить внимание
Роликовая конструкция менее терпима к перекосам, чем шариковая: при проектировании узла важно обеспечить высокую точность обработки базовых поверхностей, чтобы все ряды роликов работали равномерно.
Размерный ряд серии RG H (типоразмер 35)
Ниже представлена таблица роликовых кареток серии RG с высоким корпусом для направляющих шириной 35 мм. Текущий товар выделен.
Стоит обратить внимание
RGH35HAZAP относится к наиболее тяжёлому исполнению по высоте и нагрузке в этом типоразмере: более низкие варианты корпуса целесообразно использовать лишь там, где требования по моментам и прогибам ниже.
Технические параметры и условия эксплуатации

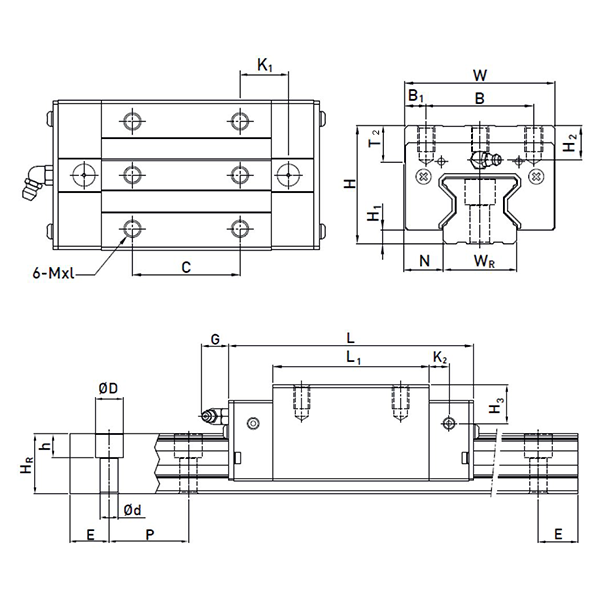

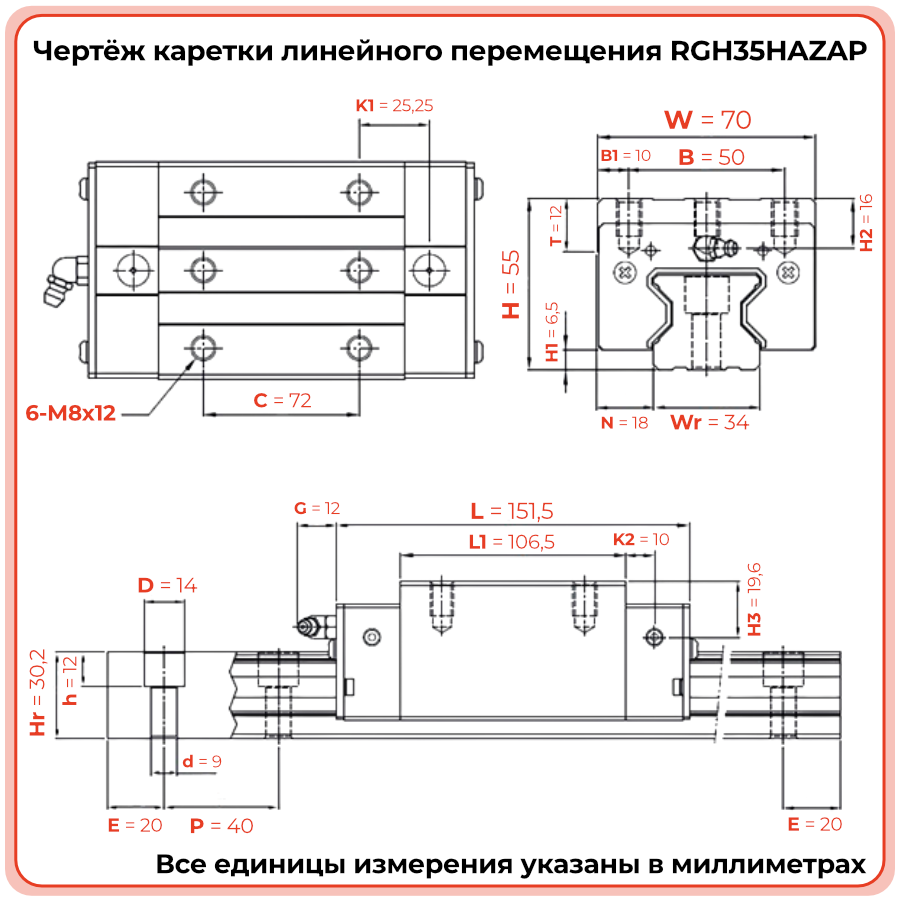

Каретка RGH35HAZAP TECHNIX рассчитана на работу по направляющей RG шириной 35 мм с повышенной динамической и статической нагрузкой. Длина каретки составляет 151,5 мм, ширина — 70 мм, высота — 55 мм; межцентровое расстояние крепления — 72 мм, глубина отверстий под крепёж — 12 мм, крепление осуществляется сверху через резьбовые отверстия. Средний преднатяг ZA обеспечивает плотный контакт роликов с дорожками, уменьшая люфт и улучшая устойчивость к вибрациям, а прецизионная точность P поддерживает жёсткие требования к отклонениям по высоте и ширине базовых поверхностей.
- Серия: RG, роликовые направляющие повышенной жёсткости.
- Тип корпуса: H, высокий прямоугольный блок.
- Ширина направляющей: 35 мм.
- Габариты каретки: длина 151,5 мм; ширина 70,0 мм; высота 55,0 мм.
- Нагрузка: H, исполнение для сверхтяжёлых режимов.
- Преднатяг: ZA, средний уровень.
- Межцентровое расстояние крепления: 72,0 мм.
- Глубина отверстия крепежного винта: 12,0 мм.
- Тип крепления: A, сверху к монтажной плите.
- Условия эксплуатации: точный монтаж без перекосов, регулярная смазка, соблюдение ограничений по нагрузкам и моментам, чистая рабочая зона без абразивных загрязнений и ударных воздействий.
Стоит обратить внимание
Для реализации возможностей каретки по моментным нагрузкам рекомендуется использовать схемы установки нескольких блоков на рельс и обеспечивать достаточную жёсткость несущих конструкций, чтобы снизить деформации вне зоны направляющих.
Применяемость
Каретка RGH35HAZAP TECHNIX применяется в тяжёлых системах линейного перемещения, где важна высокая жёсткость, большая грузоподъёмность и прецизионная точность. Модель ориентирована на оси станков с ЧПУ, силовые координатные столы, портальные комплексы, испытательные стенды и автоматизированные линии, работающие с крупногабаритными заготовками и значительными моментными нагрузками. Роликовая серия RG позволяет уменьшить габарит узла при сохранении требуемого запаса по нагрузке по сравнению с шариковыми решениями.
- Линейные оси металлорежущих и токарно‑фрезерных станков с ЧПУ.
- Портальные системы и координатные столы для обработки крупногабаритных деталей.
- Автоматизированные линии с непрерывной цикличной работой и высокими нагрузками.
- Испытательные и измерительные стенды, требующие стабильной геометрии и минимальных прогибов.
- Узлы линейного перемещения, где стандартные шариковые каретки уже недостаточны по жёсткости и ресурсу.
Стоит обратить внимание
При выборе типоразмера 35 стоит учитывать вес подвижных частей и требуемые ускорения: RGH35HAZAP хорошо подходит для тяжёлых и средних осей, тогда как для очень компактных систем целесообразно рассматривать меньшие типоразмеры.
Аналоги
Линейная каретка RGH35HAZAP TECHNIX относится к распространённому типоразмеру роликовых направляющих RG, поэтому для неё возможен кросс‑подбор с аналогами других производителей при совпадении геометрии, нагрузок, преднатяга и класса точности. Ниже приведены ориентировочные аналоги для первичной оценки совместимости.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Стоит обратить внимание
При переходе на аналоги важно учитывать не только геометрию, но и величину преднатяга и класс точности: несоответствие этих параметров может заметно изменить жёсткость, плавность хода и ресурс узла.
Часто задаваемые вопросы
-
Чем RGH35HAZAP отличается от шариковых кареток аналогичного типоразмера?
Роликовая серия RG обеспечивает более высокую жёсткость и грузоподъёмность, чем шариковые HG‑решения, что особенно заметно при работе с крупными силами резания, тяжёлыми столами и высокими моментами. -
Можно ли заменить RGH35HAZAP на исполнение с другим преднатягом?
Замена возможна при сохранении серии RG и геометрии, однако изменение преднатяга влияет на люфт и сопротивление движению. При меньшем преднатяге ход будет легче, но жёсткость снизится, при большем — возрастут требования к жёсткости конструкции станка и точности монтажа. -
Какие требования к монтажу каретки RGH35HAZAP?
Требуются ровные базовые поверхности, точная параллельность рельсов, равномерная затяжка крепежа и контроль плавности хода по всей длине направляющей. Перекосы и загрязнения приводят к локальным перегрузкам роликов и сокращению ресурса. -
Как оценить необходимость замены каретки?
На необходимость замены указывают увеличение люфта, шум и вибрации, рывки при перемещении, ухудшение точности позиционирования и следы износа на дорожках качения. При проверке важно оценивать также состояние рельса и смазки. -
Для каких задач особенно целесообразно выбирать RGH35HAZAP?
Модель рациональна для тяжёлых осей станков, портальных комплексов и силовых координатных столов, где недопустимы прогибы, важно выдерживать строгие допуски по геометрии и требуется длительный ресурс при высоких нагрузках.
Стоит обратить внимание
Регулярное обслуживание, контроль состояния кареток и рельсов, а также соблюдение рекомендаций по смазке и нагрузкам позволяют поддерживать заявленный ресурс и снижать риск незапланированных остановок оборудования.
