О товаре
Линейная каретка RGH65CAZAP TECHNIX — роликовая каретка серии RG для профильных направляющих шириной 65 мм, предназначенная для работы с тяжёлыми нагрузками при прецизионной точности позиционирования. Усиленный высокий корпус, исполнение по тяжёлой нагрузке C, верхнее крепление A и средний преднатяг ZA делают эту каретку базовым элементом мощных линейных осей крупного оборудования, где требуется высокий запас по жёсткости и ресурсу без перехода на исполнение сверхтяжёлой нагрузки.
В отличие от модели RGH65HAZAP, ориентированной на экстремально высокие нагрузки, RGH65CAZAP представляет собой рациональный выбор для тяжёлых режимов работы при типоразмере 65, когда нагрузки и моменты велики, но не достигают предельных значений для серии. Это позволяет оптимизировать стоимость узла, сохраняя все преимущества роликовой серии RG по жёсткости и точности.
Стоит обратить внимание
RGH65CAZAP логично использовать как «рабочий» вариант для тяжёлых осей на направляющих 65 мм, а исполнение RGH65HAZAP оставлять для узлов, где расчётные нагрузки и моменты приближаются к максимально допустимым для типоразмера.
Расшифровка артикула

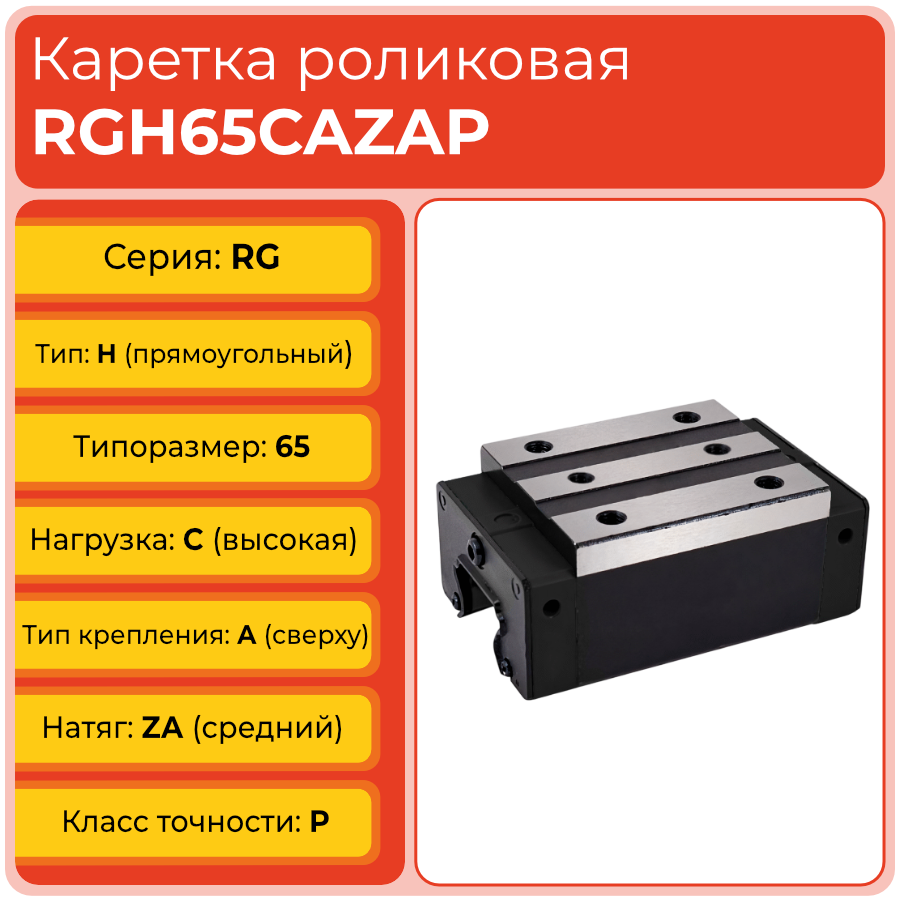

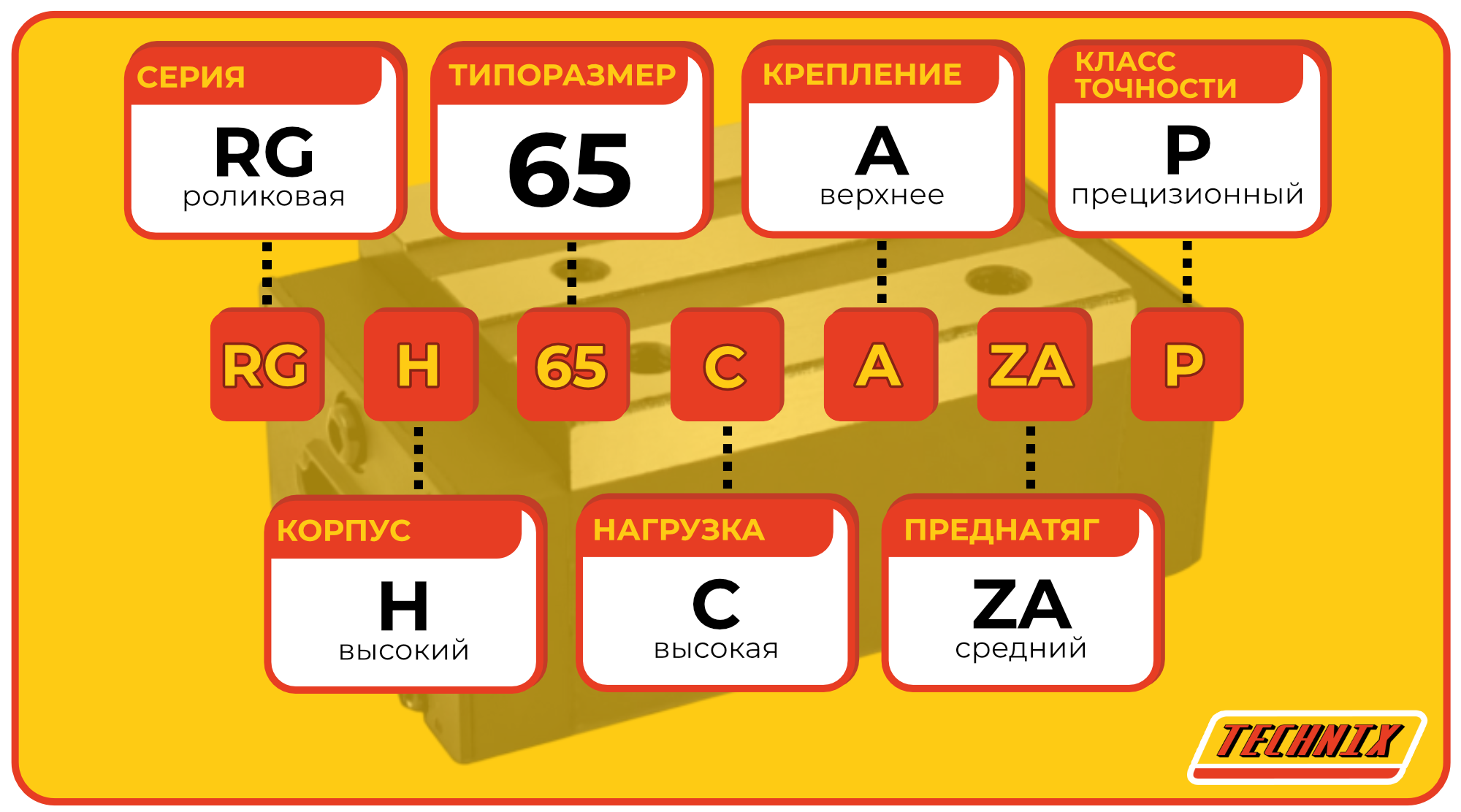

Обозначение RGH65CAZAP отражает серию, тип корпуса, типоразмер и ширину направляющей, уровень нагрузки, способ крепления, преднатяг и класс точности каретки. Расшифровка артикула позволяет быстро оценить эксплуатационные возможности модели и корректно сопоставить её с аналогами других производителей.
- RG — роликовая серия линейных направляющих и кареток повышенной жёсткости.
- H — высокая прямоугольная бесфланцевая каретка.
- 65 — ширина профильной направляющей 65 мм и типоразмер каретки.
- C — исполнение по нагрузке: тяжёлая нагрузка.
- A — крепление сверху через резьбовые отверстия в монтажной площадке.
- ZA — средний преднатяг, обеспечивающий жёсткий контакт с рельсом и минимальные люфты.
- P — прецизионный класс точности.
Полное обозначение: RGH65CAZAP. Сочетание типоразмера 65, исполнений C, A, ZA и P ориентирует каретку на тяжёлые режимы работы в крупногабаритных узлах, где требуются высокая жёсткость и точность, но запас по нагрузке сверхтяжёлого исполнения H не является обязательным.
Стоит обратить внимание
Логика обозначения повторяет структуру кодов кареток HIWIN серии RG, что упрощает переход на аналоги TECHNIX и кросс‑подбор моделей в проектах и при модернизации оборудования.
Конструкция и устройство

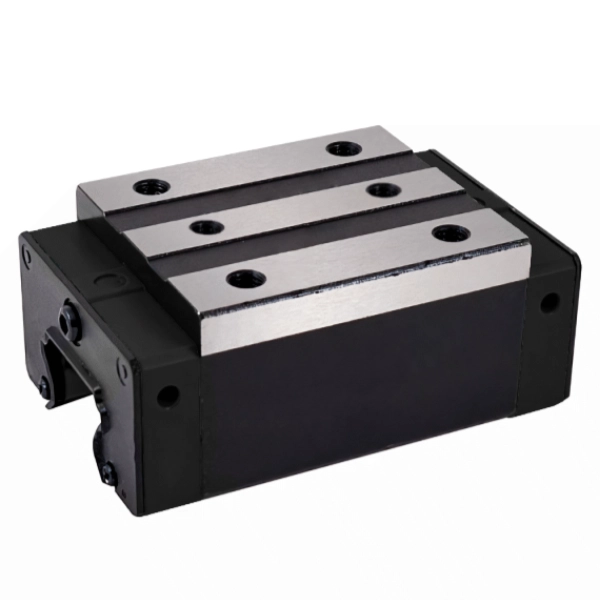

Каретка RGH65CAZAP TECHNIX представляет собой роликовый опорный блок для профильных направляющих серии RG типоразмера 65, выполненный в виде высокого прямоугольного бесфланцевого корпуса с верхним креплением. Внутри корпуса размещена роликовая система качения, обеспечивающая линейный контакт по дорожкам рельса, благодаря чему достигается высокая жёсткость и способность воспринимать тяжёлые нагрузки и значительные изгибающие и крутящие моменты.
- Высокий корпус H из закалённой стали для работы в тяжёлых режимах эксплуатации.
- Роликовая система качения серии RG с линейным контактом по рельсу.
- Исполнение по нагрузке C, рассчитанное на тяжёлые эксплуатационные нагрузки.
- Верхнее крепление A через резьбовые отверстия на монтажной площадке каретки.
- Средний преднатяг ZA для минимизации люфта и повышения устойчивости к вибрациям.
- Прецизионный класс точности P для точных систем позиционирования крупного формата.
- Смазочные каналы и посадочные места под маслёнки для обслуживания при интенсивных режимах работы.
Стоит обратить внимание
При типоразмере 65 и исполнении по тяжёлой нагрузке C требования к качеству базовых поверхностей и параллельности направляющих остаются высокими: корректная геометрия узла напрямую влияет на ресурс каретки и сохранение прецизионной точности.
Размерный ряд серии RG H
Ниже приведён размерный ряд роликовых кареток TECHNIX серии RG с высоким прямоугольным корпусом H. Текущий товар выделен.
Стоит обратить внимание
Для типоразмера 65 доступны каретки тяжёлой нагрузки (RGH65CAZAP) и сверхтяжёлой нагрузки (RGH65HAZAP). Это позволяет выбирать исполнение с требуемым запасом прочности при неизменной ширине направляющей.
Технические параметры и эксплуатация

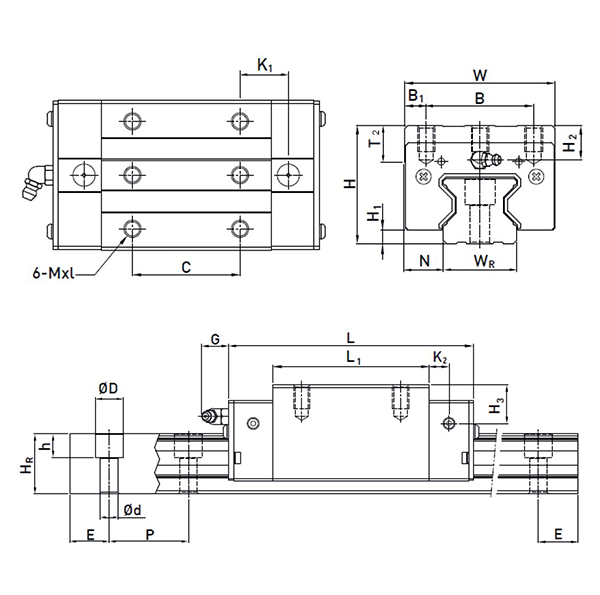

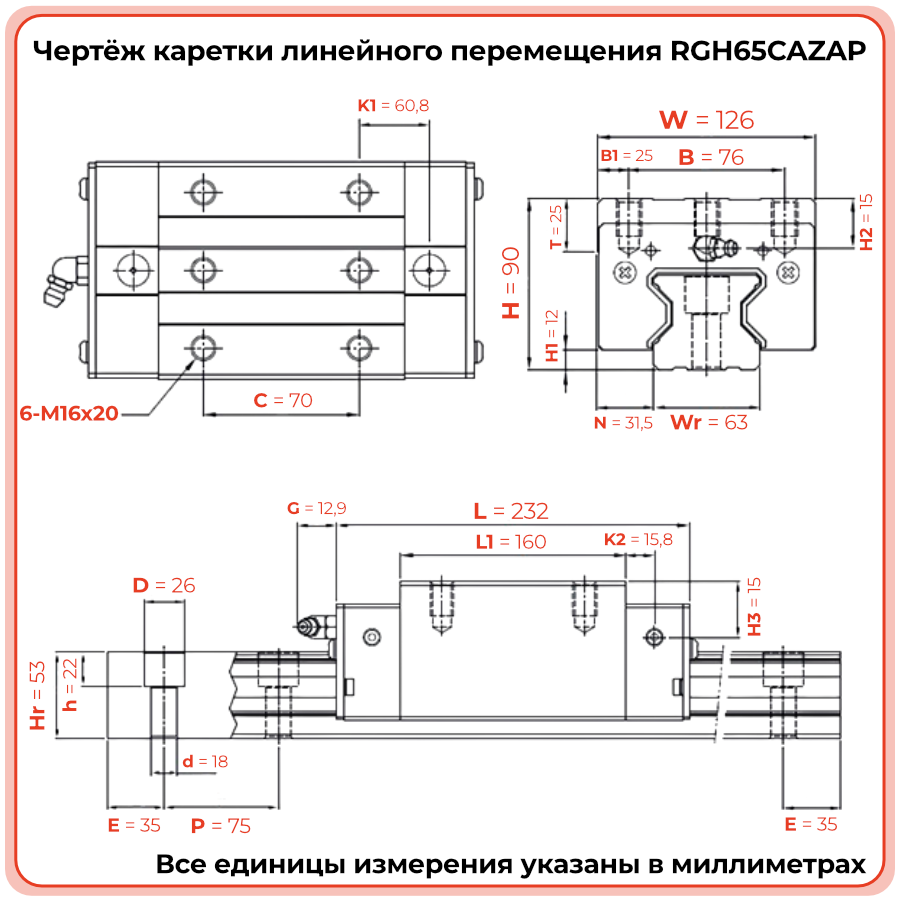

Линейная каретка RGH65CAZAP TECHNIX рассчитана на работу по профильной направляющей шириной 65 мм в составе тяжёлых линейных осей. Габаритные размеры каретки: длина 232 мм, ширина 126 мм, высота 90 мм, межцентровое расстояние крепления 70,0 мм; глубина отверстия крепёжного винта 20–25 мм (в зависимости от используемого крепежа). Средний преднатяг ZA и класс точности P обеспечивают жёсткий контакт с рельсом и минимальные люфты при реверсивном движении под нагрузкой.
- Серия: RG, роликовая.
- Тип корпуса: H, высокий прямоугольный, бесфланцевый.
- Типоразмер направляющей: 65 мм.
- Габариты каретки: длина 232 мм; ширина 126 мм; высота 90 мм.
- Тип нагрузки: C, тяжёлая.
- Тип крепления: A, сверху.
- Преднатяг: ZA, средний.
- Класс точности: P, прецизионный.
- Зазор от низа каретки до низа рельс (в сборе): 15 мм.
- Длина монтажной площадки: 144 мм.
- Выступ маслёнки: 12,9 мм.
- Расстояние от внешнего края каретки до внешнего края рельс (в сборе): 31,5 мм.
- Размер резьбы на монтажной площадке: M16.
- Расстояние от верха до центра крепёжного отверстия маслёнки (с торца/сбоку): 15 мм.
Для обеспечения ресурса каретки в тяжёлых режимах необходимо регулярно обновлять смазку, поддерживать чистоту направляющих, контролировать моменты затяжки крепежа и периодически проверять геометрию базовых поверхностей. В ответственных узлах рекомендуется применять централизованные системы смазки и регламентную диагностику линейного узла.
Стоит обратить внимание
При расчёте ресурса узла с каретками типоразмера 65 важно учитывать не только статические нагрузки, но и динамику (ускорения, торможения, цикличность). Для тяжёлой нагрузки C соблюдение регламента обслуживания зачастую столь же важно, как и первичный расчёт по прочности.
Применяемость
Каретка RGH65CAZAP TECHNIX применяется в линейных механизмах, где при ширине направляющей 65 мм требуется сочетание высокой жёсткости, тяжёлой нагрузки и прецизионной точности. Модель подходит для силовых осей крупного оборудования, тяжёлых столов, портальных систем и модулей перемещения, работающих с массивными объектами.
- Портальные и продольные оси тяжёлых обрабатывающих центров и станков.
- Тяжёлые столы и платформы с большим вылетом и значительными моментами нагрузки.
- Силовые модули и манипуляторы, работающие с крупными заготовками и сборочными узлами.
- Автоматизированные линии и агрегаты, где при больших массах необходима точность перемещения.
- Ответственные узлы, для которых важна стабильность геометрии и повторяемость позиционирования на больших длинах хода.
Стоит обратить внимание
Если расчётные нагрузки и моменты приближаются к предельным значениям для типоразмера 65, целесообразно рассматривать исполнение RGH65HAZAP. RGH65CAZAP оптимален для тяжёлых, но не экстремальных режимов эксплуатации.
Аналоги
Линейная каретка RGH65CAZAP TECHNIX соответствует по обозначению и функционалу кареткам HIWIN серии RG типоразмера 65 с исполнением тяжёлой нагрузки и может использоваться как аналог при модернизации и ремонте оборудования. Также возможен подбор функционально близких решений ROUST WORLD при условии проверки геометрии, преднатяга и класса точности.
Стоит обратить внимание
При кросс‑замене на аналоги других брендов всегда рекомендуется выполнять пробную сборку узла, проверку высоты, ширины, баз крепления и оценку фактического преднатяга, особенно в тяжёлых и ответственных приложениях.
FAQ
- Как монтировать каретку RGH65CAZAP на направляющую RG?
Очистите базовые поверхности, установите направляющую и проверьте её прямолинейность. Аккуратно надвиньте каретку на рельс, затем зафиксируйте на опорной плите через верхние резьбовые отверстия, соблюдая рекомендованный момент затяжки и контролируя отсутствие перекосов. - Чем RGH65CAZAP отличается от RGH65HAZAP?
RGH65CAZAP рассчитана на тяжёлую нагрузку, а RGH65HAZAP — на сверхтяжёлую. При одинаковой ширине рельса 65 мм исполнение H даёт больший запас по грузоподъёмности и моментной жёсткости, но требует соответствия реальным нагрузкам. - Можно ли заменить каретку HIWIN RG на RGH65CAZAP TECHNIX без переработки узла?
При совпадении серии, типоразмера и геометрии возможна прямая замена. Перед установкой рекомендуется сверить размеры, допуски, преднатяг и провести пробную сборку с контролем параметров системы. - Какие требования к обслуживанию каретки RGH65CAZAP?
Необходимо регулярно обновлять смазку, следить за чистотой направляющих, контролировать затяжку крепежа и избегать ударных нагрузок. В тяжёлых режимах предпочтительна централизованная система смазки и регламентная диагностика. - Каков ресурс каретки при корректной эксплуатации?
Срок службы зависит от нагрузок, моментов, скорости и качества обслуживания. При правильном монтаже, соблюдении допусков и регламента смазки каретка RGH65CAZAP обеспечивает длительную стабильную работу без заметного ухудшения точности и жёсткости узла.
